Bimetalový termostat: Princíp, konštrukcia a využitie

Bimetalový termostat predstavuje základný prvok v oblasti teplotnej regulácie a ochrany elektrických zariadení. Jeho hlavnou úlohou je snímanie a ovládanie teploty v procese, kde je žiaduca automatická regulácia alebo bezpečnostné vypnutie pri prekročení nastavenej hodnoty. Tento typ termostatu sa stal veľmi rozšíreným, najmä pre svoju jednoduchosť, spoľahlivosť a nenáročnosť na údržbu.

Význam bimetalových termostatov je obzvlášť zreteľný v každodennom živote. Nachádzame ich v domácich spotrebičoch ako sú žehličky, kávovary, ohrievače vody či chladničky. Ich prítomnosť však nie je obmedzená len na domácnosť - sú dôležitou súčasťou aj v automobilovom priemysle, výrobnom sektore alebo v zdravotníckych prístrojoch.

Jedným z dôvodov, prečo sa bimetalové termostaty používajú tak často, je ich robustnosť a schopnosť pracovať dlhodobo a spoľahlivo aj v náročných podmienkach. Navyše, ich výroba nie je finančne náročná, čo prispieva k ich širokému využitiu v rôznych cenových kategóriách zariadení. Ich univerzálnosť a efektivita zabezpečujú, že aj napriek vývoju moderných elektronických termostatov zostávajú bimetalové riešenia dôveryhodnou voľbou v mnohých aplikáciách.

Princíp fungovania

Základom bimetalového termostatu je tzv. bimetalový pásik, čo je dvojica kovov s rozdielnou tepelnou rozťažnosťou, navzájom pevne spojených. Pri zmene teploty sa jeden kov roztiahne viac ako druhý, čo spôsobí ohyb celého pásika. Tento ohyb následne mechanicky ovláda elektrický obvod.

Hlavné kroky fungovania bimetalového termostatu:

• Zohriatie bimetalu: Pri náraste teploty sa bimetalový pásik ohýba v smere kovu s väčšou rozťažnosťou.
• Prerušenie/spojenie obvodu: Vďaka ohybu sa mechanicky rozpojí alebo spojí elektrický kontakt, čím sa zariadenie vypne alebo zapne.
• Ochladenie: Ak teplota klesne, bimetal sa vráti do pôvodného tvaru a kontakt sa obnoví/opäť preruší.
• Opakovateľnosť: Tento cyklus sa môže opakovať mnohokrát bez výrazného opotrebenia.

Táto jednoduchosť umožňuje bimetalovým termostatom rýchle a spoľahlivé reagovanie na zmeny teploty bez potreby zložitého nastavenia alebo napájania. Okrem toho sa často používajú aj ako bezpečnostný prvok v elektrospotrebičoch na ochranu pred prehriatím.

Jednou z výhod je aj možnosť kalibrácie - zakrivenie pásika a typ použitých kovov určujú teplotu, pri ktorej dôjde k sepnutiu alebo rozpojeniu kontaktu. To umožňuje výrobu termostatov pre rôzne teplotné rozsahy podľa potrieb konkrétnej aplikácie.

Typy bimetalových termostatov

Na trhu existuje viacero typov bimetalových termostatov, ktoré sa líšia konštrukciou, spôsobom montáže či špecifickými vlastnosťami. Medzi najčastejšie patrí niekoľko základných kategórií:

• Diskové bimetalové termostaty: Kompaktné a často používané v domácich spotrebičoch. Ich bimetalový element má tvar disku.
• Pásikové bimetalové termostaty: Využívajú dlhší bimetalový pásik, vhodné sú najmä do starších zariadení alebo tam, kde je potrebný väčší zdvih.
• Trubkové bimetalové termostaty: Používajú zakrivený bimetalový pásik vo vnútri kovovej trubky na presnejšiu reguláciu teploty.
• Regulovateľné bimetalové termostaty: Umožňujú manuálne nastaviť teplotu spínania podľa potreby užívateľa.

Každý typ má svoje špecifiká z hľadiska veľkosti, montáže, citlivosti alebo dĺžky životnosti. Výber správneho typu závisí od konkrétnej aplikácie, požadovanej presnosti alebo prevádzkových podmienok. Niektoré typy sú vhodné aj do extrémnych podmienok, napríklad do mrazničiek alebo automobilového priemyslu, kde musia odolávať výkyvom teplôt a vibráciám.

Vďaka širokej ponuke a možnosti prispôsobenia sú bimetalové termostaty dostupné pre rôzne odvetvia priemyslu aj pre domáce použitie, čo len podčiarkuje ich univerzálnosť.

Technologická konštrukcia a zloženie

Konštrukcia bimetalového termostatu je navrhnutá s dôrazom na jednoduchosť, spoľahlivosť a dlhú životnosť. Základ tvoria dva pásiky kovov s odlišnými koeficientmi tepelnej rozťažnosti - najčastejšie ide o kombináciu ocele a mosadze alebo železa a niklu. Tieto pásiky sú pevne navzájom zvarené alebo spojené, čím vzniká tzv. bimetalový element.

Samotný bimetalový element je zvyčajne uložený v ochrannom puzdre, ktoré bráni poškodeniu, prenikaniu prachu alebo vlhkosti. V prípade diskových termostatov je tento element zlisovaný do tvaru disku, pri pásikových je natiahnutý a pripevnený na mechanizmus aktivujúci kontakt.

K bimetalovému pásiku je pripojený elektrický kontakt, ktorý sa v dôsledku ohybu spája alebo rozpojuje podľa aktuálnej teploty. Celý mechanizmus je často doplnený o pružiny alebo šróby, ktoré umožňujú jemné nastavenie alebo kalibráciu spínacej teploty.

Jednoduchá technológia výroby umožňuje vyrábať tieto termostaty vo veľkých sériách za nízke náklady, pričom zároveň zabezpečuje ich spoľahlivú prevádzku v širokom rozsahu teplôt a podmienok.

Využitie bimetalových termostatov

Bimetalové termostaty nachádzajú svoje využitie v mnohých oblastiach, od domácich spotrebičov cez automobilový priemysel až po špeciálne priemyselné aplikácie. Ich hlavnou úlohou je zabezpečiť automatickú reguláciu alebo ochranu pred nadmernou teplotou.

V domácich spotrebičoch sa bimetalové termostaty využívajú na vypínanie a zapínanie ohrevov podľa aktuálnej teploty. V oblasti vykurovania a chladenia slúžia ako bezpečnostný prvok, ktorý bráni prehriatiu alebo zamrznutiu zariadenia.

V automobiloch je ich úlohou napríklad regulovať teplotu vo vyhrievaných sedadlách alebo aktivovať ventilátor chladiča motora. V priemysle chránia elektrické motory pred prehriatím alebo slúžia ako spínače vykurovacích telies.

Ich univerzálnosť a spoľahlivosť zabezpečujú, že sa bimetalové termostaty využívajú aj v špecializovaných oblastiach, kde je potrebná presná a rýchla reakcia na zmeny teploty.

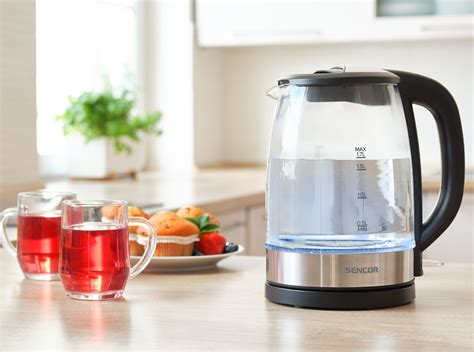

Príkladom použitia v rýchlovarnej kanvici je vypnutie ohrevu po dosiahnutí bodu varu, čím sa zabráni prehriatiu a potenciálnemu požiaru. Termostat sa zvyčajne nachádza v blízkosti vykurovacieho telesa. Keď sa voda v kanvici zohreje, zahreje sa aj bimetalový pás a začne sa ohýbať, čím sa preruší elektrický obvod.

Výhody a nevýhody

Bimetalové termostaty si získali popularitu najmä vďaka svojej robustnosti a nenáročnosti na údržbu. Ich najväčšou výhodou je jednoduchosť konštrukcie, ktorá zabezpečuje spoľahlivú funkciu aj v náročných podmienkach. Navyše, ich výroba nie je finančne náročná, čo ich robí dostupnými pre široké spektrum aplikácií.

Okrem nízkej ceny je veľkou výhodou aj široký rozsah použiteľných teplôt a možnosť opakovaného použitia bez výrazného opotrebenia. Bimetalové termostaty nevyžadujú externé napájanie a fungujú čisto na princípe fyzikálnych vlastností kovov.

Nevýhodou môže byť nižšia presnosť v porovnaní s modernými elektronickými termostatmi, najmä v aplikáciách, kde je potrebná veľmi presná regulácia teploty. Ďalším limitom je pomalšia reakčná doba pri veľkých zmenách teploty alebo opotrebenie mechanických častí pri veľmi častom spínaní.

Pri výbere je preto vhodné zvážiť, či požadovaná aplikácia vyžaduje extrémnu presnosť, alebo bude postačovať robustné a jednoduché riešenie, ktoré bimetalové termostaty ponúkajú.

Porovnanie s inými typmi termostatov

V porovnaní s inými typmi termostatov, ako sú elektronické, plynové alebo kapilárne, majú bimetalové termostaty svoje špecifické miesto. Ich hlavnou výhodou je jednoduchosť konštrukcie, nízke výrobné náklady a spoľahlivá prevádzka bez potreby napájania.

Elektronické termostaty ponúkajú vyššiu presnosť a možnosť programovania, čo je výhodné najmä v inteligentných domácnostiach alebo priemyselných procesoch s presnými požiadavkami. Ich slabinou je však závislosť na napájaní a vyššia cena.

Plynové a kapilárne termostaty majú svoje využitie v špecifických aplikáciách, napríklad pri regulácii teploty v kotloch alebo chladiacich zariadeniach. Bimetalový termostat funguje na základe rozdielnej tepelnej rozťažnosti dvoch spojených kovov. Áno, v závislosti od požiadaviek aplikácie môžete zvážiť použitie elektronického alebo kapilárneho termostatu pre vyššiu presnosť alebo špecifické funkcie.

Bimetalový termostat je typ spínača, ktorý sa buď otvára alebo zatvára zmenou teploty. V bimetalovom termostate sú navzájom spojené dva rozdielne kovy. Keď sa ohrievajú alebo ochladzujú, rozdiely v rýchlosti ich rozťahovania spôsobujú ohýbanie alebo deformáciu kusu kovu. Toto mechanické pôsobenie sa používa na ovládanie spínacích kontaktov.

Bimetalové termostaty sa nachádzajú v širokej škále tvarov, veľkostí a teplotných rozsahov. Niekoľko bežných aplikácií sa nachádza pri regulácii tepla v elektrických žehličkách, automatických hriankovačoch, elektrických ohrievačoch vody, sušičkách bielizne a zariadeniach na ochranu motora.

Pri testovaní termostatu je nevyhnutné poznať teplotu, pri ktorej by sa mal spínač aktivovať, a tiež vedieť, či by ste si mali prečítať, že spínač je zatvorený alebo otvorený, keď naň umiestnite svoj VOM. Špecifikácie nájdete v servisných manuáloch, ale v prípade termostatov s pevnou teplotou bude bod teploty zvyčajne vyrazený na tele termostatu.

Typy termostatov v kanviciach:

• Bimetalové termostaty: Zabezpečujú vypnutie kanvice po dosiahnutí bodu varu.
• Termostaty s reguláciou teploty: Pokročilejšie termostaty, ktoré umožňujú nastaviť rôzne teploty, napríklad na varenie čaju alebo kávy.

Bimetalové termostaty sú osvedčeným riešením pre automatickú reguláciu teploty v mnohých oblastiach. Vďaka jednoduchej konštrukcii, spoľahlivosti a priaznivej cene zostávajú neoddeliteľnou súčasťou elektrospotrebičov, vykurovacích systémov či priemyselných zariadení. Hoci v niektorých aplikáciách ustupujú moderným elektronickým riešeniam, aj naďalej predstavujú efektívny, bezpečný a cenovo dostupný spôsob teplotnej ochrany a regulácie.
