Termoelektrický pohon je kľúčovým prvkom pri riadení prevádzky vykurovacích systémov, ktorý umožňuje precíznu reguláciu teploty v miestnostiach. Jeho integrácia do systémov podlahového vykurovania nielen zvyšuje ich ekonomickú efektívnosť, ale aj užívateľský komfort. Inštalácia týchto pohonov zefektívňuje vykurovanie vášho domova a zabezpečuje optimálnu tepelnú pohodu, čo sa prejaví v reálnych úsporách energie a zodpovednom prístupe k životnému prostrediu.
Výhodou termoelektrických pohonov je aj ich relatívna jednoduchosť inštalácie, čo ich robí základným prvkom moderných systémov riadenia podlahového vykurovania. Okrem nastavovania a ovládania teploty v jednotlivých miestnostiach umožňujú aj diaľkové ovládanie kúrenia. Pre zabezpečenie automatizovaného systému podlahového vykurovania a presnej regulácie teploty je nevyhnutná ich inštalácia.
Princíp fungovania termoelektrického pohonu
Princíp fungovania termoelektrického pohonu je založený na jeho schopnosti otvárať alebo zatvárať ventily na vykurovacích rozdeľovačoch. Pohon reaguje na signál vyslaný centrálnou jednotkou, ktorý prostredníctvom relé prenáša napätie a tým aktivuje alebo deaktivuje pohon. V prípade potreby vykurovania, keď snímač izbovej teploty zaznamená pokles teploty pod nastavenú hodnotu, vyšle signál do centrálnej jednotky. Tá následne pošle signál relé, ktoré otvorí ventil a umožní prívod vykurovacieho média do systému. Ak teplota v miestnosti prekročí naprogramovanú hodnotu, relé sa vypne, napätie v pohone zanikne, ventil sa uzavrie a prívod vykurovacieho média sa preruší.
Pri výbere termoelektrického pohonu je dôležité zohľadniť jeho kompatibilitu s ventilom. Pohony dostupné na trhu sú zvyčajne prispôsobené na závit M28 alebo M30. Ďalšími dôležitými parametrami sú podporované napätie, čas otvorenia a beznapäťový stav. Doplnkové funkcie, ako napríklad indikátor polohy ventilu, môžu byť tiež užitočné pre monitorovanie stavu zariadenia.
Termoelektrické pohony môžu byť normálne otvorené (NO) alebo normálne zatvorené (NC). Modely ponúkané na trhu sú spravidla normálne zatvorené.
Inštalácia termoelektrického pohonu
Termoelektrické pohony sa montujú priamo na rozdeľovač podlahového vykurovania. Inštalácia spočíva v nasadení matice pohonu na závit ventilu alebo rozdeľovača a následnom správnom elektrickom pripojení podľa pokynov výrobcu a schémy zapojenia. Pri skrutkovaní pohonu je dôležité použiť iba silu ruky a vyhnúť sa použitiu nástrojov, ktoré by mohli zariadenie poškodiť.
Elektrotermické pohony pre podlahové chladenie
Podlahové chladenie sa stáva čoraz populárnejším riešením v moderných domácnostiach, najmä v oblastiach s vysokými teplotami. Elektrotermické pohony sú efektívnym prostriedkom na reguláciu teploty a zabezpečenie komfortu vo vnútorných priestoroch aj pri chladení. Systém podlahového chladenia využíva chladenie podlahy na reguláciu teploty v miestnosti, pričom elektrotermické pohony hrajú kľúčovú úlohu v tomto procese.
Výhody elektrotermických pohonov pre podlahové chladenie
- Účinnosť: Elektrotermické pohony sú známe vysokou účinnosťou, umožňujú udržiavať stabilnú teplotu s nižšou spotrebou energie v porovnaní s tradičnými systémami.
- Komfort: Podobne ako pri podlahovom vykurovaní, aj pri chladení zabezpečujú rovnomerné rozloženie teploty v miestnosti, čím eliminujú vznik nepríjemných teplotných rozdielov.
- Estetika: Keďže sú pohony integrované pod podlahou, nenarušujú dizajn interiéru a neobmedzujú možnosti umiestnenia nábytku.
Nevýhody elektrotermických pohonov
- Počiatočné náklady: Inštalácia elektrotermických systémov môže byť nákladnejšia v porovnaní s tradičnými metódami.
- Reakčný čas: Elektrotermické pohony môžu mať dlhší čas na dosiahnutie požadovanej teploty, čo môže byť nevhodné pre aplikácie vyžadujúce rýchle zmeny teploty.
Moderné riešenia a technológie v oblasti elektrotermických pohonov
Na trhu sú dostupné rôzne moderné riešenia, ktoré zvyšujú efektivitu a komfort elektrotermických pohonov. Medzi ne patria:
- Inteligentné termostaty: Umožňujú presnú reguláciu teploty a časovania chladenia, čo vedie k vyššej energetickej úspore.
- Integrácia s obnoviteľnými zdrojmi energie: Elektrotermické pohony môžu byť kombinované so solárnymi panelmi alebo inými obnoviteľnými zdrojmi, čím sa znižujú prevádzkové náklady a zvyšuje udržateľnosť.
- Pokročilé materiály: Nové materiály, ako napríklad tepelne vodivé polyméry, zlepšujú efektivitu prenosu tepla.
Elektrické podlahové kúrenie: Alternatíva k podlahovému vykurovaniu
Elektrické podlahové kúrenie predstavuje lokálny vykurovací systém, kde sa elektrická energia premieňa na teplo priamo v vykurovanej miestnosti. Tento proces je vysoko účinný s minimálnymi stratami energie. Systém je ekologický, nevyžaduje komín, sklad paliva ani priestor pre kotolňu. Rozvod elektrickej energie je jednoduchší a investične lacnejší v porovnaní s inými teplonosnými médiami.
Systémy elektrického podlahového kúrenia môžu slúžiť ako primárny zdroj tepla alebo ako doplnkové vykurovanie na temperovanie podlahy. Sú vhodné pre novostavby aj rekonštrukcie, pričom je možné vykurovať celú plochu podlahy alebo len jej časti. Vzhľadom na absenciu rizika zamrznutia sú ideálne aj pre príležitostne vykurované priestory.
História elektrického vykurovania na Slovensku
História elektrického vykurovania na Slovensku siaha do 30. rokov 20. storočia, kedy bolo elektrické vykurovanie rozšírené len v malom počte rodinných domov. Po druhej svetovej vojne bolo jeho využívanie obmedzené kvôli nedostatku elektrickej energie. Rozvoj nastal v 60. rokoch s podporou akumulačných odberov a zavedením zvýhodnenej tarify. Po ropnej kríze v roku 1973 a nárastu cien palív sa elektrické vykurovanie stalo atraktívnejšou alternatívou, najmä s rastúcim podielom jadrových elektrární vo výrobe elektrickej energie. Prudký rozvoj nastal v 90. rokoch, keď sa v dôsledku rastúcich cien plynných palív vytvorila výhodná sadzba pre priame elektrické ohrevné vykurovanie. Tento nárast však priniesol aj problémy s kapacitou elektrických sietí. Od konca 90. rokov bol zaznamenaný mierny pokles záujmu spôsobený rastom cien elektrickej energie. V súčasnosti elektrické vykurovanie na Slovensku predstavuje približne 4 % z celkového využívania vykurovacích systémov.
Konštrukcia podlahovej vykurovacej plochy pre elektrické systémy
Konštrukcia podlahovej vykurovacej plochy pri elektrických systémoch závisí od zvoleného pracovného režimu: akumulačný, polo-akumulačný alebo priamo-vyhrievací. Každý režim má špecifické požiadavky na hrúbku akumulačnej vrstvy, hĺbku uloženia vykurovacích prvkov, kvalitu tepelnej izolácie a typ podlahovej krytiny.
Akumulačný režim
Charakterizovaný najmasívnejšou podlahovou konštrukciou s akumulačnou doskou z betónu s hrúbkou 90 až 150 mm. Vykurovacie prvky sú uložené v spodnej tretine betónovej vrstvy. Kvalitná tepelná izolácia (50 až 60 mm) pod vykurovacou plochou minimalizuje tepelné úniky smerom nadol.
Polo-akumulačný režim
Vyznačuje sa menšou hrúbkou akumulačnej vrstvy (60 až 90 mm) a uložením vykurovacích káblov približne do polovice tejto vrstvy. Rozložený čas nabíjania s možnosťou dobitia umožňuje menšiu hrúbku akumulačnej vrstvy. Tepelnoizolačná vrstva má obdobnú konštrukciu ako pri akumulačnom režime.
Priamo-vyhrievací režim
Nevyžaduje uskladňovanie tepla, keďže odber elektrickej energie prebieha počas celého pracovného cyklu. Betónová vrstva s hrúbkou maximálne 50 mm slúži len na uloženie vykurovacích prvkov, ktoré môžu byť umiestnené tesne pod nášľapnou vrstvou pre vyššiu dynamiku systému. Rovina uloženia vykurovacích káblov je čo najbližšie k povrchu podlahy. Inštalovaný príkon zdroja tepla sa pohybuje v rozpätí 80 až 140 W/m².
Vykurovacie prvky pre elektrické podlahové kúrenie
Pre optimálnu funkciu elektrického podlahového kúrenia je dôležitý správny návrh skladby vrstiev nad a pod rovinou uloženia vykurovacích káblov, ich hrúbka a tepelná vodivosť. Tieto faktory ovplyvňujú povrchovú teplotu prvkov a je potrebné zabezpečiť, aby sa neprekročila maximálna hodnota stanovená výrobcom, aby sa predišlo prehrievaniu a degradácii izolačných obalov.
Vykurovacie káble
Vykurovacie káble premieňajú elektrickú energiu na tepelnú. Odporové jadrá môžu mať kruhový prierez alebo tvar plochého pásika a sú zhotovené z kovových zliatin medi s prísadou niklu, mangánu alebo chrómu. Vyrábajú sa s priemermi 0,1 až 4 mm a tepelným výkonom od 5 do 70 W/m. Káble s jedným alebo dvoma jadrami a s dvojitým izolačným obalom, prípadne s ochranným opletením, sa používajú na veľkoplošné vykurovanie interiérov a exteriérov (ochrana pred námrazami). Priemerná povrchová teplota kábla pri prevádzke by nemala presiahnuť 80 °C.
Samoregulačné vodiče
Tieto vodiče pozostávajú z dvoch paralelných medených laniek s teplotne závislým odporovým prvkom medzi nimi. Ich základnou funkciou je izolácia vodiča a odvod tepla. Vyznačujú sa dobrými elektroizolačnými vlastnosťami, vysokou tepelnou odolnosťou a vodivosťou.
Vykurovacie rohože
Skladajú sa z nosného tkaniva, ku ktorému je prichytený vykurovací kábel s priemerom maximálne 3 mm. Celková hrúbka rohože je približne 2,5 až 3,5 mm. Vyrábajú sa v štandardnej šírke 0,5 m a dĺžkach od 1 do 20 m, s plošným výkonom od 100 do 160 W/m². Rohože sú určené predovšetkým na vykurovanie interiérov a vďaka malej hrúbke sú vhodné aj pri renovácii podláh. Výrazne skracujú čas montáže.

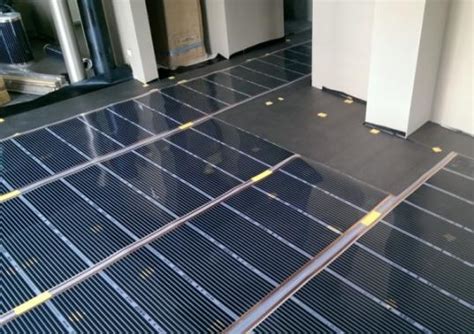

Vykurovacie fólie
Sú tvorené dvoma laminovanými polyesterovými fóliami s vrstvou homogenizovaného grafitu medzi nimi. Vyrábajú sa s plošnými výkonmi 150 a 200 W/m² pre inštaláciu do betónu, 60 W/m² pre drevené podlahy a 80 W/m² pre laminátové podlahy. Celková hrúbka fólie je približne 0,4 mm.
Spôsoby inštalácie elektrického podlahového kúrenia
Existujú dva základné spôsoby inštalácie elektrického podlahového kúrenia: suchý spôsob a mokrý spôsob.
Suchý spôsob
Pri suchom spôsobe sú vykurovacie rúrky umiestnené do izolačnej vrstvy pod podlahovou krytinou. Rúrky sú oddelené od poteru špeciálnou fóliou a kovovou lamelou, ktorá zlepšuje rozvod tepla. Tento spôsob je vhodný pre aplikácie s nízkou výškou podlahy, napríklad pri rekonštrukciách, alebo kde postačuje nižší výkon vykurovania (do 50 W/m²). Teplota vody sa pohybuje v rozmedzí 40 až 70 °C.

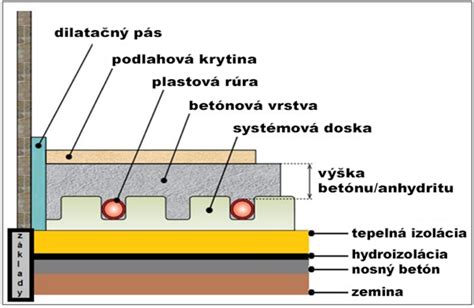

Mokrý spôsob
Pri mokrom spôsobe sú vykurovacie rúrky zaliate priamo v betónovej mazanine nad vrstvou tepelnej a zvukovej izolácie. Tento systém je ideálny pre vyššie tepelné výkony nad 50 W/m². Teplota vykurovacej vody je zvyčajne 35 až 55 °C. Tento spôsob zabezpečuje rovnomernú distribúciu tepla po celej ploche podlahy.

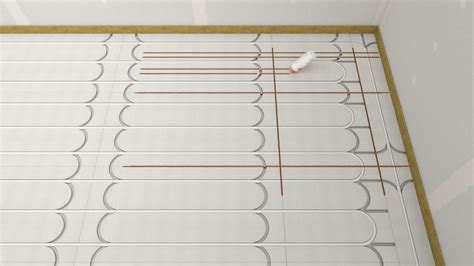

Typy kladenia vykurovacích rúrok
Pri návrhu podlahového vykurovania sa používajú rôzne spôsoby kladenia vykurovacích rúrok, ktoré ovplyvňujú distribúciu tepla:
- Meander: Rúrky sú usporiadané do tvaru písmena „S“. Teplota vody klesá od okrajov miestnosti smerom dovnútra, čo zabezpečuje rovnomerné rozloženie tepla.
- Špirála (plošná špirála): Rúrky sú usporiadané do špirálovitého tvaru, čo zaručuje rovnomernú povrchovú teplotu po celej ploche podlahy.
- Bifilárne kladenie: Dve rúry sú kladené vedľa seba, čo umožňuje lepšie vyrovnanie povrchovej teploty. Často sa využíva pri meandrovom usporiadaní.
Príprava podkladu a inštalácia
Pred inštaláciou podlahového vykurovania je nevyhnutné zabezpečiť rovný, čistý podklad bez nečistôt. Následne sa kladú izolačné vrstvy po celej ploche miestnosti a po obvode sa inštalujú dilatačné pásy.
Pri inštalácii vykurovacích prvkov sa kladú podľa vopred vypracovaných plánov. Vykurovacie prvky (káble, rohože, fólie) sa kladú len do voľných, nezastavaných plôch. Dôležité je zabezpečiť bezproblémový odvod tepla z povrchu vykurovacích prvkov, aby sa predišlo ich prehrievaniu a skráteniu životnosti.
Pri mokrom spôsobe inštalácie sa vykurovacie prvky zvyčajne fixujú k podkladu pomocou inštalačných pásov alebo oceľovej siete, aby sa zabezvzdal predpísaný vzájomný rozstup káblov a predišlo sa ich poškodeniu pri betonáži.
Regulácia a prevádzka podlahového vykurovania

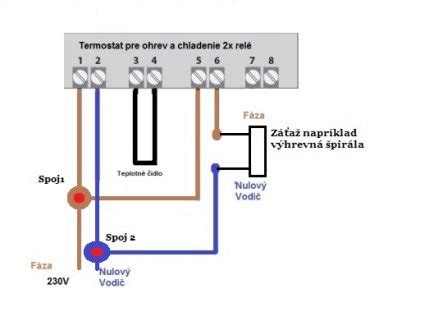

Pre správnu funkciu podlahového vykurovania je kľúčová regulácia teploty pomocou termostatov s priestorovými snímačmi teploty. Tieto by mali byť umiestnené tak, aby ich funkciu neovplyvňovali nežiaduce faktory ako prievan alebo priame slnečné žiarenie. Vykurovacie prvky musia byť pevne pripojené cez regulátor.
Podlahové vykurovanie je nízkoteplotný systém, kde teplota vykurovacej vody zvyčajne dosahuje 35-45 °C. Vďaka tomu je možné použiť obnoviteľné zdroje energie, ako sú tepelné čerpadlá alebo kondenzačné kotly, ktoré sú energeticky efektívnejšie a ekologickejšie. V porovnaní s radiátormi, ktoré pracujú s vyššou teplotou vody (cca 65-75 °C), môže podlahové vykurovanie ušetriť až 15 % energie na vykurovaní.
Pri plnení nového vykurovacieho systému je nutné použiť upravenú, demineralizovanú vodu a aplikovať biocídny prípravok na zamedzenie rastu mikroorganizmov. Systémy podlahového vykurovania a chladenia sú často servisované spolu so zdrojom vykurovania, pričom servisný technik kontroluje kvalitu vykurovacej vody.
