Elektrické vykurovanie dreveného trámového stropu: Možnosti a realizácia

Stropné vykurovanie predstavuje obľúbený spôsob ohrevu priestorov, najmä tam, kde je podlaha značne pokrytá nábytkom. V tomto kontexte sa ako efektívne riešenie ukazuje použitie stropnej fólie Ecofilm C, ktorá je primárne určená pre sadrokartónové konštrukcie (SDK). Podobne ako stropné sálavé infrapanely, aj tieto fólie rovnomerne prehrievajú sadrokartónové dosky, čím sa dosahuje efekt sálavého tepla. Princíp fungovania je totožný s panelmi ECOSUN, avšak celý systém pracuje s nižšími teplotami, ktoré sú rozložené na väčšej ploche.

Keďže pri stropnej konštrukcii nie sú obmedzenia vyššou teplotou ako pri podlahovom vykurovaní, fólie Ecofilm C sa vyrábajú vo výkonoch 140 W/m² a 200 W/m². Šírka fólií (500 a 400 mm) je prispôsobená rastru SDK konštrukcií. Pre nízkoenergetické domy (NED), pasívne domy a drevostavby sú dostupné aj verzie so zníženým príkonom 100 W/m².

Konštrukcia dreveného stropu pre vyššiu nosnosť a úsporu

Pri rekonštrukcii starých chát či podkrovných skladových priestorov, kde je situácia odlišná od bežných obytných budov, sa pre drevený pochôdzny strop zvolila konštrukcia zameraná na nízke vstupné náklady. Podľa statika musí takýto strop uniesť záťaž presahujúcu 100 kg/m². Na dosiahnutie tejto požiadavky sa v súčasných stavbách na drevené nosné hrady skrutkujú hrubšie dosky OSB (22 - 24 mm).

V tomto konkrétnom prípade sa však pre nižšiu cenu rozhodlo najprv pripevniť na stropné hrady strešné laty s rozmermi 50 × 40 mm. Následne boli objednané naimpregnované dosky z masívneho dreva s hrúbkou 22 mm, ktorých cena v prepočte predstavovala 2,99 €/m². Pre porovnanie, OSB doska rovnakej hrúbky stála 8,40 €/m². Hoci OSB dosky vďaka svojmu veľkému formátu lepšie rozkladajú záťaž, po započítaní ceny strešných lát bola celková priemerná cena za klasické dosky (8,54 €/m²) takmer rovnaká ako pri použití samotných 22 mm OSB dosiek. Rozdiel však spočíval v premostení 80 cm medzier medzi hranolmi, spevnení stropu a možnosti jeho väčšieho zaťaženia, ako aj v celkovej hrúbke podlahy 34 mm (o 12 mm viac). Keďže klasické dosky sa vysúšajú a existovalo riziko prepadávania nečistôt cez strop, uprednostnil sa prvý variant.

Celková cena za vybudovanie podkrovného stropu sa tak pohybovala do 15 €/m².

Impregnácia dreva a jej realizácia

Pri stavbách z dreva je nevyhnutné myslieť na impregnáciu. Predpokladaná cena za profesionálnu impregnáciu pri cene 5 €/m³ by predstavovala približne 250 €. Vzhľadom na túto sumu sa rozhodlo pre vlastnú realizáciu impregnácie. Na tento účel bolo potrebné zakúpiť moridlo v hodnote 150 €.

Drevo bolo dôkladne impregnované štetcom, čo poskytlo lepšie pokrytie v porovnaní so striekaním, ktoré navyše spôsobovalo straty materiálu. Práca si vyžiadala značné množstvo času. Na impregnáciu podlahových dosiek sa tiež pôvodne plánovalo použiť vlastné sily, pričom bolo potrebné natrieť takmer 500 m². Po prepočte nákladov na samotné moridlo však bolo zrejmé, že by to bolo drahšie ako objednanie tejto služby. Preto sa ďalšie laty a dosky dali už naimpregnovať.

Konštrukcia oceľového nosníka pre podporu drevených prvkov

Pre zabezpečenie dostatočnej nosnosti boli použité nosníky vyrobené zo šiestich 6-metrových profilov v tvare U. Aby sa predišlo nadmernému zaťaženiu jednotlivých profilov, bolo kľúčové zabezpečiť ich rovnakú výšku. Oceľové profily boli osadené do pripravených výsekov na stene stavby a na železobetónový stĺp, čím bola ukončená jedna strana nosníka. Rovnaký postup bol aplikovaný aj na druhú stranu.

Obe strany nosníka boli osadené oproti sebe s medzerou 7 cm. Následne boli previazané kusmi pásoviny s rozmermi 250 × 50 × 5 mm, ktoré boli privarené na horné strany profilov vo vzdialenosti približne 80 cm.

Ukladanie a upevňovanie stropných prvkov

Stropné hrady boli voľne ukladané na vyrovnávací betón vo vzdialenosti 80 cm. V múre bolo záhlavie každej hrady obalené asfaltovým pásom a zo strán oddelené polystyrénom hrubým 20 mm. Tento polystyrén bol položený aj na hornú stranu hrady. V častiach bez múrov boli nosné hrady (krajné), ktoré mali niesť budúce stropné hrady (uložené naprieč), osadené do stĺpov na zabetónované závitové tyče s priemerom 14 mm. Rozmery nosnej hrady boli v prístrešku 180 × 150 × 7 000 mm a nad terasou 180 × 150 × 4 000 mm.

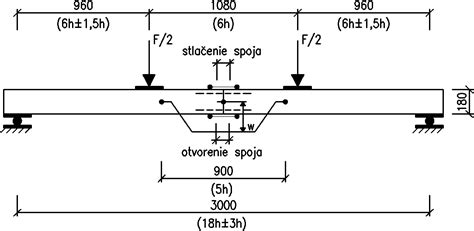

V miestach spájania hradov na stĺpoch boli ich záhlavia čapované a osadené na závitovú tyč. Po uložení stropných hradov nasledovalo skrutkovanie dosiek. Dosky boli skrutkované na každú druhú strešnú latu v "cikcakovom" vzore (striedavo na hornú a dolnú stranu dosky), aby sa minimalizovalo ich krútenie. Dosky boli ukladané s odstupom približne 2 cm od krajov steny, aby sa zabránilo prípadnému nasatiu vlhkosti.

Vyrovnávací betón a oceľový nosník

Pre možnosť uloženia oceľového nosníka a drevených hradov bolo nevyhnutné zhotoviť spodný obvodový veniec, známy ako vyrovnávací betón. V najširšej časti stavby bude v strede múru umiestnený oceľový nosník, pre ktorý bolo pripravené sedlo na oboch stranách. Nosné stĺpy boli zadebnené do výšky sedla.

Je dôležité, aby nosník nebol pevne prichytený (maximálne na jednej strane), aby mohol voľne dilatovať. Nosník sa skladá zo 6 metrov dlhých oceľových U-profilov, pričom každý váži približne 120 kg, čo umožňovalo ich ručné osadenie. Časti nosníka boli zvrchu zvarené pásovinou s rozmermi 50 × 5 mm každých 80 cm.

Impregnácia hradov a ich osadenie

Pred uložením boli hrady dôkladne impregnované proti škodcom, hnilobe a plesniam štetcom pre lepší účinok roztoku. Na dobetónované stĺpy prístreška boli na závitové tyče osadené nosné hrady, ktorých výška bola v rovine s vyrovnávacím betónom.

Elektrické vykurovanie pod drevenými podlahami

Viacvrstvové drevené podlahy inštalované plávajúcim spôsobom sú dnes bežným štandardom. Drevo ako tepelný izolant však historicky obmedzovalo použitie elektrických vykurovacích systémov pod drevenými podlahami. Tento problém bol úspešne vyriešený spoluprácou spoločností Kronospan a Fenix Trading s.r.o., ktorá sa zameriava na výrobu elektrických vykurovacích systémov. Vďaka originálnej konštrukcii vykurovacej fólie a patentovanej konštrukcii podlahy Unique® dochádza k premene elektrickej energie na tepelnú bez strát. Umiestnenie v podlahe eliminuje nežiaduce tepelné rozdiely a vírenie vzduchu.

Izolácia dreveného trámového stropu podľa legislatívy

Podľa zákona o energetickej hospodárnosti budov je pri kúpe starého domu povinné do dvoch rokov od odovzdania nehnuteľnosti zaizolovať strop najvyššieho podlažia. Pri izolácii dreveného trámového stropu je kľúčové dôkladné plánovanie a starostlivé vykonanie práce, ideálne s pomocou odbornej firmy.

Materiály na izoláciu dreveného trámového stropu

Drevený trámový strop musí spĺňať požiadavky na tepelnú a zvukovú izoláciu. Na dosiahnutie optimálnych výsledkov je k dispozícii viacero overených konštrukcií:

• Izolačné dosky so systémovými lištami: Slúžia na tlakovo odolnú izoláciu podlahy pod podlahovými doskami.
• Podlahové izolačné dosky pre vysoké prevádzkové zaťaženie: Vyznačujú sa mimoriadne hrubými izolačnými vrstvami.
• Izolačné dosky proti kročajovému hluku: Pokladajú sa na podlahy s poterom.
• Suchý podsyp: Ideálny pre nerovné konštrukcie podlahy na drevenom trámovom strope.

Do dreveného trámového stropu je možné zabudovať aj materiály ako betón alebo hlinené tehly. V kombinácii s pružnými drevovláknitými doskami sa tým zlepší zvuková izolácia a dosiahne vyšší komfort pri chôdzi.

Drevovláknité izolačné dosky pre efektívnu izoláciu

Drevené trámové stropy je možné efektívne izolovať pomocou drevovláknitých izolačných dosiek, ktoré sa používajú ako izolačná vrstva pod takmer všetky typy podláh. Tlakovo odolné drevovláknité dosky sú vhodné aj na izoláciu krovov a stien v drevostavbách, najmä tam, kde je obmedzená výška krokiev. Tieto dosky poskytujú vynikajúce izolačné vlastnosti.

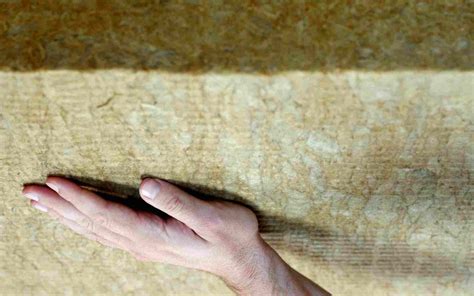

Flexibilné drevovláknité izolačné dosky

Flexibilné drevovláknité izolačné dosky vynikajú dobrými izolačnými a tepelnoakumulačnými vlastnosťami, čím prispievajú k správnej klíme v dome. Sú šetrné k pokožke a jednoducho sa spracúvajú. Tieto dosky sú extrémne zaťažiteľné a poskytujú optimálnu kročajovú izoláciu vo všetkých oblastiach použitia, či už ide o hydraulicky tuhnúci poter, suchý podlahový systém, podkladové drevotrieskové dosky, tehlový podlahový systém alebo drevené podlahy.

Suchý podsyp pre vyrovnanie výškových rozdielov

Výškové rozdiely v drevenom trámovom strope možno efektívne vyrovnať pomocou suchého podsypu, napríklad produktov z expandovaného ílu ako liapor. Tento materiál zlepšuje zvukovú izoláciu a pružnosť podlahy a je možné ho aplikovať na všetky podklady, na ktoré sa následne ukladajú ďalšie podkladové vrstvy a systémy suchej podlahy.

Tipy na izoláciu dreveného trámového stropu

Dobre izolovaný drevený trámový strop nielenže zabraňuje úniku tepla, ale aj účinne pohlcuje zvuk. Predstavujeme tri varianty izolácie:

• Variant č. 1: Na podlahové dosky na drevenom trámovom strope sa položí tvrdá drevovláknitá doska s hrúbkou 3,2 mm, na ňu 5 cm hrubé betónové dlaždice a následne tlakovo odolné 40 mm drevovláknité izolačné dosky so systémovými lištami. Poslednou vrstvou je podlahová konštrukcia (napr. 21 mm dosky).
• Variant č. 2: Existujúce podlahové dosky sa zakryjú tvrdou drevovláknitou doskou s hrúbkou 3,2 mm. Na ňu sa uloží izolácia z tlakovo odolných podlahových izolačných dosiek s hrúbkou 40 mm. Poslednou vrstvou je samotná podlaha.
• Variant č. 3: Izolačná vrstva sa vkladá priamo medzi stropné trámy. Tento variant si však môže vyžadovať úpravu parapetov pod oknami a skrátenie dverí.

Ak strop vášho domu ešte nie je zateplený, je najvyšší čas to napraviť. Drevené stropy sú často duté, pričom tieto dutiny možno efektívne využiť na dodatočnú izoláciu.

Fúkaná izolácia ako elegantné riešenie

Pri použití fúkanej izolácie nie je potrebné vypratávať celú povalu ani rozoberať celý strop. Duté drevené stropy, ktoré sú na našom území tradičné, môžu byť jednoduché alebo viacvrstvové, historické aj nové. Dutiny v stropoch boli v minulosti vyplňované rôznymi materiálmi ako plevy, slama, zvyšky z kukurice či stavebný odpad, ktoré však strop zbytočne zaťažovali a neposkytovali dostatočnú izoláciu. Ani škvára, často používaná v 70. rokoch, nebola efektívnym izolantom.

Fúkaná izolácia predstavuje elegantné riešenie, ktoré nevyžaduje vypratávanie povaly ani rozoberanie stropu. Aplikácia je rýchla, overená časom a nevzniká pri nej neporiadok. Hadice sa jednoducho zastrčia do priestoru medzi trámami a izolácia vyplní dutinu bez medzier a jednoliato. Týmto spôsobom sa zvyšuje kvalita bývania, šetria náklady na kúrenie a zároveň sa nemusí v dome nič prestavovať. Navyše nedochádza k dodatočnému preťažovaniu stropu, čím sa nezhoršuje jeho statika.

Pri výbere materiálu na fúkanú izoláciu do dutých drevených stropov, ktoré nebudú v budúcnosti otvárané, je dôležité použiť len tie najkvalitnejšie suroviny. Investícia do kvalitnej izolácie sa v tomto prípade naozaj oplatí, pretože opravy zľahnutej izolácie by boli nákladné a opätovné otváranie stropu nepríjemné.

Sanácia a rekonštrukcia drevených trámových stropov

Pri sanácii budov s drevenými trámovými stropmi je nevyhnutné najprv overiť stav konštrukcie a zohľadniť zaťaženie stropu. V prípade potreby je potrebné strop opraviť (napr. zoskrutkovať uvoľnené palubovky) a zabezpečiť, aby sa podklad neprehýbal alebo nepružil.

Na zabezpečenie celoplošného kladenia podlahových prvkov je nutné podklad vyrovnať vyrovnávacím podsypom. Pre zvukovú sanáciu sa všeobecne používajú systémy s malou výškou a relatívne malou plošnou hmotnosťou.

Podlahová voština a jej inštalácia

Podlahová voština sa kladie celoplošne na nosnú časť stropu. Vďaka postranným prečnievajúcim papierovým pásikom sa zabezpečí pozdĺžne a priečne prekrytie. Zrezanie sa realizuje nožom na rezanie kobercov. Na optimálnu zvukovú izoláciu musí podlahová voština doliehať priamo na nosnú časť stropu. Rozvody široké maximálne do 10 cm sa môžu zrezať a zasypať do podlahovej voštiny.

Voštiny sa následne vyplnia voštinovým zásypom, pričom sa začína od dverí a postupuje sa opatrne cez už vyplnené voštiny. Voštinový zásyp sa zarovná pomocou oceľovej sťahovacej laty tak, aby vznikol rovný podklad na kladenie sadrovláknitých podlahových prvkov. Pri výškovom dorovnaní do 3 mm sa môže použiť presypanie voštinového zásypu. Ak toto dorovnanie nie je dostatočné, ďalšie vyrovnanie sa realizuje pomocou vyrovnávacieho podsypu.

Na zhutnenie voštinového zásypu s hrúbkou 60 mm sa odporúča použiť elektrické vŕtacie kladivo s vypnutou funkciou vŕtania.

Výber izolačných materiálov a podlahových prvkov

Na drevených trámových stropoch sa z izolačno-technických dôvodov neodporúča používať dosky z penového polystyrénu. Vhodnejšie sú drevovláknité dosky alebo dosky s minerálnou izoláciou. Na voštinový zásyp by sa preto z dôvodu izolácie krokového hluku mali klásť podlahové prvky - sadrovláknité dosky s vrstvou drevovláknitej alebo minerálnej izolácie.

Postup kladenia sadrovláknitých podlahových prvkov

Podlahové prvky sa kladú zľava doprava so vzájomným previazaním škár; krížové škáry nie sú prípustné. Pri kladení prvého radu sa odreže prečnievajúca polodrážka na priečnej a pozdĺžnej strane dosky, aby priliehala k stene. Pri kladení druhej a ďalších dosiek sa odreže len polodrážka na pozdĺžnej strane. Posledná doska v rade sa odreže na požadovaný rozmer.

Zvyšok odrezanej časti dosky z konca jedného radu môže slúžiť ako začiatočný prvok ďalšieho radu, pričom musí mať dĺžku minimálne 200 mm. Polodrážky sa zlepia podlahovým lepidlom s orientačnou spotrebou 40 až 50 g/m² (jedna fľaša na 20 až 25 m² kladenej plochy).

Podlahové prvky sa musia v priebehu desiatich minút vzájomne zoskrutkovať alebo zosponkovať, aby sa zabránilo vypeneniu lepidla a nadvihnutiu prvku. Maximálne vzdialenosti spojovacích prostriedkov sú 15 cm (cementovláknité dosky pri použití skrutiek a sponiek alebo sadrovláknité podlahové prvky pri použití sponiek) až 20 cm (sadrovláknité podlahové prvky pri použití rýchlorezných skrutiek).

Po vytvrdnutí podlahového lepidla (približne po 24 hodinách) sa jeho vytečené zvyšky odstránia škrabkou, špachtľou alebo dlátom. V priebehu kladenia sú podlahové prvky pochôdzne, avšak je potrebné sa pohybovať opatrne.

1. Overenie rovinnosti podkladu: Pred kladením sadrovláknitých podlahových prvkov je potrebné overiť stav existujúcej konštrukcie a zhodnotiť zaťaženie stropu.
2. Okrajový izolačný pás: Na zamedzenie zvukových mostov sa na zvislé steny položia okrajové izolačné pásky, ktoré musia oddeliť podlahový prvok od obvodových stien.
3. Kladenie podlahovej voštiny: S kladením voštiny sa začína od kúta miestnosti a pokračuje sa v smere zľava doprava.
4. Celoplošné uloženie: Podlahová voština sa kladie na nosnú časť stropu celoplošne s dodržaním priebežných škár. Zrezanie voštiny na potrebný rozmer sa realizuje pomocou noža na rezanie kobercov.
5. Voštinový zásyp: Uložené podlahové voštiny sa následne vyplnia voštinovým zásypom.
6. Zarovnanie zásypu: Voštinový zásyp sa zarovná pomocou oceľovej sťahovacej laty na hornú hranu voštiny, aby vznikol rovný podklad na kladenie sadrovláknitých podlahových prvkov.
7. Zrezanie prvej dosky: Na prvej doske sa na priečnej a pozdĺžnej strane odreže prečnievajúca polodrážka, ideálne pomocou ručnej okružnej píly.
8. Uloženie prvej dosky: Prvá doska sa položí do zadného ľavého kúta, alebo sa dosky kladú pozdĺž najdlhšej steny.
9. Nanesenie lepidla: Na polodrážku prvého podlahového prvku sa nanesie podlahové lepidlo v dvoch pruhoch s priemerom 5 mm.
10. Zlepenie dosiek: Na druhej doske prvého radu sa odreže len prečnievajúca polodrážka na pozdĺžnej strane; prečnievajúca polodrážka na priečnej strane sa uloží do nanesenej vrstvy lepidla na prvej doske.
11. Zoskrutkovanie dosiek: Na zabezpečenie počiatočného prítlaku sa podlahový prvok nechá pôsobiť vlastnou váhou a následne sa dosky v mieste zlepenia polodrážok spoja skrutkami alebo rozpernými sponkami.
12. Celoplošné uloženie dosiek: Ďalší rad dosiek sa začína odrezaným zvyškom poslednej dosky prvého radu (min. dĺžka 200 mm) s rovnakým odsadením škáry. Pri kladení treba zabrániť prenosu nerovností steny na podlahové prvky.
13. Odstránenie vytečeného lepidla: Po vytvrdnutí podlahového lepidla (cca 24 hodín) sa jeho vytečené zvyšky odstránia škrabkou, špachtľou alebo dlátom.
14. Podlahová krytina: Podlahové prvky majú z výroby základný náter, avšak vo väčšine prípadov je pred kladením finálnej podlahoviny potrebné realizovať ďalší náter.

Dôležité aspekty pri rekonštrukcii dreveného trámového stropu

Pri rekonštrukcii podlahy na drevenom trámovom strope je potrebné zohľadniť množstvo požiadaviek. Drevené stropy majú na našom území dlhú tradíciu, pričom ich konštrukcie sa vyvíjali od 11. storočia. Pred plánovanou rekonštrukciou by realizačná firma mala s investorom prediskutovať:

• Účel využitia priestoru: Určenie limitných hodnôt úžitkového zaťaženia na základe plánovaného využitia (napr. knižnica, akvárium).

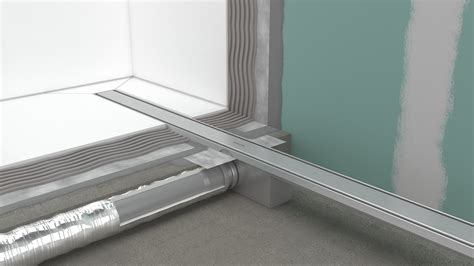

• Inštalácia podlahového vpustu: Požiadavka na bezbariérovú sprchu alebo bežné kúpeľne ovplyvňuje výber materiálov (sadrovláknité vs. cementovláknité prvky).
• Typ podlahovej krytiny: Možnosť kladenia veľkoformátovej dlažby alebo tenkovrstvového marmolea si vyžaduje prispôsobenie skladby podlahy.
• Typ vykurovania: Preferencia teplovodného alebo elektrického vykurovania.

Pri výbere nového trámového stropu je dôležité hľadať ideálne riešenie, ktoré kombinuje spoľahlivosť, systémovosť a dobrý pomer cena/výkon. Rešpektovanie odporúčaní výrobcov je kľúčové, aby sa predišlo nákladným rekonštrukciám vŕzgajúcich, praskajúcich alebo dunivých podláh.

Optimálna skladba stropu z akustického hľadiska

Z akustického hľadiska sa odporúča striedať vrstvy s rozdielnou objemovou hmotnosťou (ťažké a ľahké), aby sa pohltili všetky zvukové vlny prechádzajúce cez konštrukciu. Na trámovom strope by sa malo začať s ťažkou vrstvou položenou priamo na záklop (napr. podlahová voština alebo sadrovláknité dosky s hrúbkou 15 mm s priťažením 36 kg), ktorá pohltí nežiaduce chvenie od krokového hluku.

Na ňu sa môže položiť mäkká vrstva v podobe dosky s poréznou alebo vláknitou štruktúrou (minerálna, flísová alebo drevovláknitá izolácia), ktorá je rovnako zvukovopohltivá. Hrúbku a objemovú hmotnosť tejto vrstvy je odporúčané konzultovať s odborníkmi, pretože neplatí pravidlo, že čím mäkšia a hrubšia izolácia, tým lepšie vlastnosti podlahy.

Na krokovú izoláciu by mala prísť roznášacia vrstva v podobe pevnej dosky, ktorá je zároveň ohybovo mäkká a neodráža zvuk späť do miestnosti. Používajú sa sadrovláknité podlahové prvky - z výroby zlepené a zosponkované dve dosky s hrúbkou 10 alebo 12,5 mm.
