Elektrické podlahové vykurovanie: Spojenie komfortu a efektivity

Podlahové vykurovanie si získava čoraz väčšiu obľubu, a to nie bezdôvodne. Rovnomerne rozvádza teplo, zvyšuje komfort bývania a zároveň prispieva k energetickej úspornosti, čo je dnes pri výbere vykurovacieho systému kľúčové. Elektrické podlahové vykurovanie predstavuje moderné a efektívne riešenie na zabezpečenie príjemnej teploty v domácnosti. Tento systém umožňuje rovnomerne rozložiť teplo po celej ploche miestnosti, čím zvyšuje komfort bývania a zároveň ponúka estetické výhody vďaka absencii viditeľných radiátorov.

Typy elektrického podlahového vykurovania

Hoci existujú dva hlavné typy podlahového vykurovania - elektrické a teplovodné, v tejto sekcii sa zameriame na elektrické systémy. Teplovodné systémy, kde cirkuluje teplá voda potrubiami pod podlahou, sa zvyčajne kombinujú s kotlami alebo tepelnými čerpadlami pre vyššiu energetickú efektivitu.

Elektrické podlahové vykurovanie využíva elektrické káble alebo vykurovacie rohože umiestnené pod podlahou, ktoré generujú teplo priamo z elektrickej energie. Elektrické systémy sa vyznačujú jednoduchšou inštaláciou a presnou reguláciou teploty, čo ich robí ideálnymi pre menšie miestnosti alebo rekonštrukcie.

• Vykurovacie rohože: Často sa používajú vo vlhkých miestnostiach, ako sú kúpeľne a toalety, kde sa zvyčajne kladie dlažba. Príkladom sú rohože s výkonom až 200 W na meter štvorcový.

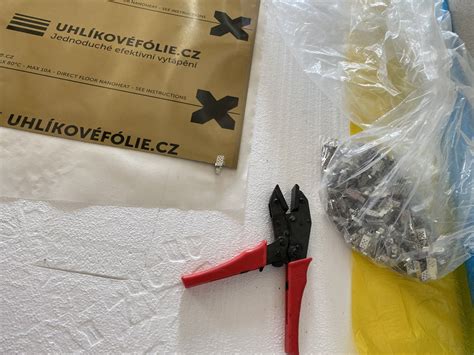

• Vykurovacie fólie: Ak sa namiesto dlažby kladú laminátové alebo parketové podlahy, volí sa metóda vykurovacích fólií. Pri nich by však výkon nemal prekročiť hranicu 150 wattov na meter štvorcový.

Vykurovacie rohože a vykurovacie fólie sú mimoriadne tenké - ich celková výška sa v skutočnosti pohybuje v milimetroch. Pri celej konštrukcii však treba počítať s celkovou výškou približne päť centimetrov alebo viac, pretože vždy existuje možnosť, že bude potrebné inštalovať ďalšie podlahové dosky.

Komponenty a regulácia

Moderné systémy elektrického podlahového vykurovania si vyžadujú precíznu reguláciu teploty a termostatické ovládanie. Tieto prvky zabezpečujú nielen optimálny tepelný komfort, ale aj efektívne využitie energie.

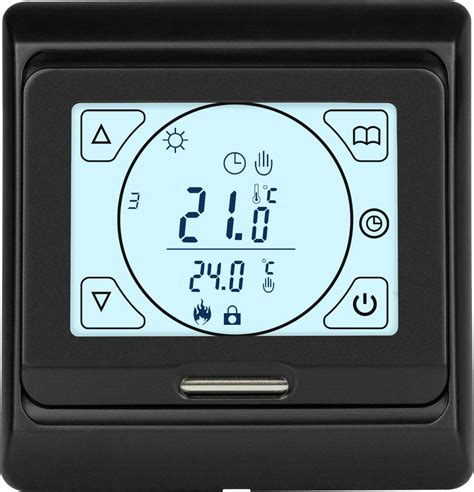

• Termostat: Umožňuje presné nastavenie teploty v miestnosti, čím eliminuje nežiaduce výkyvy a vytvára stabilné, príjemné prostredie. Digitálne termostaty posúvajú reguláciu teploty na vyššiu úroveň, čím zvyšujú komfort a šetria energiu.
• Zónová regulácia: Jednou z najväčších výhod moderných riešení je zónová regulácia, ktorá umožňuje individuálne nastavenie teploty v každej miestnosti. Obývačka môže byť príjemne vyhriata, zatiaľ čo v spálni si udržíte chladnejšiu klímu pre kvalitný spánok.
• Snímač teploty: Regulačný prvok je namontovaný na stene a pripojený k snímaču teploty v podlahe. Snímač teploty výrazne ovplyvňuje fázy vykurovania a zahrievania, ako aj presnosť teploty. Preto je jeho umiestnenie mimoriadne dôležité.

Inštalácia elektrického podlahového vykurovania krok za krokom

Inštalácia elektrického podlahového vykurovania si vyžaduje starostlivé plánovanie a technické znalosti. Odporúča sa, aby práce vykonávali kvalifikovaní odborníci, avšak pre lepšie pochopenie procesu uvádzame podrobný prehľad krokov:

1. Plánovanie a príprava

Správna príprava na inštaláciu elektrického podlahového vykurovania je kľúčová pre jeho efektívnu prevádzku a dlhú životnosť. Pri plánovaní je potrebné zvážiť viacero faktorov, ako sú typ podlahy, úroveň izolácie, veľkosť miestnosti a špecifické požiadavky vykurovacieho systému. Na zabezpečenie úspešnej inštalácie je potrebné vopred splniť niekoľko požiadaviek, predovšetkým ohľadom miestnosti a stavu jej podlahy. Podlaha musí byť rovná, odolná proti krúteniu a predovšetkým tepelne izolovaná. Ak nie je, elektrické podlahové vykurovanie bude musieť použiť väčší výkon, čo spôsobí vyššie náklady. V najhoršom prípade výkon vykurovania už nebude stačiť na pokrytie tepelnej záťaže a dosiahnutie požadovanej teploty. Najmä v miestnostiach nachádzajúcich sa nad nevykurovaným suterénom môže byť potrebná inštalácia oddeľovacích a tepelných panelov.

Pri inštalácii elektrických rozvodov je potrebné správne rozhodnúť, koľko vykurovacích okruhov bude vytvorených. Každý okruh by mal mať svoj istič v rozvodnej skrini. Dotiahnite vedenie ku krabiciam termostatov a nainštalujte chráničku od termostatu po podlahu. Reguláciu celého domu jedným termostatom sa neodporúča, keďže to môže znížiť komfort a úsporu energie, a navyše je potrebné myslieť na prúdovú kapacitu jedného termostatu.

2. Príprava povrchu a izolácia

Prvým a kľúčovým krokom je príprava podkladu. Je potrebné odstrániť existujúcu podlahu a dôkladne skontrolovať stav podkladu. Podlaha musí byť čistá, suchá a dokonale vyrovnaná. Nerovnosti a nepravidelnosti je potrebné odstrániť, prípadne použiť samonivelačnú maltu na vytvorenie pevného a rovného základu.

Na pripravený povrch sa umiestni vrstva tepelnej izolácie, zvyčajne z expandovaného polystyrénu (EPS) alebo polyetylénu. Izolácia má za úlohu zabraňovať úniku tepla do podložia, čím zvyšuje efektivitu systému a znižuje energetické náklady. Je dôležité, aby izolácia pokrývala celý povrch bez medzier. Podlahové kúrenie treba klásť na zateplený podklad, napríklad na podlahový polystyrén pokrytý separačnou fóliou.

3. Inštalácia vykurovacích káblov alebo rohoží

Na pripravený a izolovaný podklad sa umiestňujú elektrické vykurovacie káble alebo špeciálne vykurovacie rohože. Tieto káble/rohože generujú teplo priamo z elektrického prúdu. Je nevyhnutné káble alebo rohože bezpečne upevniť pomocou klipov alebo špeciálnych podpier, aby sa počas inštalácie finálnej podlahy nepohybovali.

Je dôležité dodržiavať stanovené rozostupy medzi vykurovacími pásmi (nie väčšie ako rozostup káblov na rohoži a nie menšie, aby sa predišlo prehriatiu) a zabezpečiť, aby sa vykurovacie pásy navzájom neprekrývali ani nedotýkali.

Dôležité pokyny pri pokládke vykurovacích prvkov:

• Vykurovacia rohož sa nesmie skracovať ani predlžovať a nesmie byť namáhaná v oblasti studenej spojky (spojenie vykurovacieho a prívodného kábla).
• Pri pokládke je ideálne, ak je vykurovací kábel smerom nahor a lepiaca strana smerom k podlahe pre lepšiu fixáciu. Pri nedostatočnej priľnavosti je možné použiť sponky, stavebné lepidlo alebo lepidlo z tavnej pištole na fixáciu cez sklenenú tkaninu. Nikdy sa nesmie fixovať samotný kábel!
• V podlahe zostane výhrevná časť kábla a fabricky zhotovená spojka medzi studenou a vykurovacou časťou kábla. Čierna časť slúži iba na privedenie elektriny do vykurovacej červenej časti. Koncovka by mala vyjsť na konci poslednej slučky.
• Pre väčšie projekty si zožeňte vhodný hriadeľ na odvíjanie kábla.

4. Umiestnenie teplotného senzora

Je potrebné vytvoriť drážku pre inštalačnú trubicu na teplotný senzor. Koniec trubice by mal byť starostlivo utesnený a zavedený do vykurovacej plochy. Snímač sa bude inštalovať až neskôr, po zaliatí poterom. Utesnený koniec sa upevní k podlahe v strede medzi dvoma káblami.

5. Predinštalačné meranie odporu

Pred samotnou pokládkou vykurovacej rohože je dôležité zmerať jej ohmický odpor. Hodnota by mala zodpovedať hodnote uvedenej na štítku rohože s odchýlkou -5 až +10 %.

6. Elektrické pripojenie

Po inštalácii vykurovacích prvkov sa pripoja k termostatu a elektrickej sieti. Termostat bude regulovať teplotu systému. Je dôležité zabezpečiť správne zapojenie a žiadne chybné spoje. Každý okruh vykurovania musí byť zabezpečený nadprúdovou ochranou (istič typu B) a prúdovým chráničom s rozdielovým prúdom I = 30 mA.

7. Testovanie vykurovacieho systému

Pred zakrytím systému finálnou podlahou je nevyhnutné vykonať funkčné testy. V prípade elektrických systémov sa overuje odpor káblov a správne fungovanie termostatu. Meranie odporu je potrebné vykonať pred montážou, počas nej a po jej dokončení.

8. Zaliatie poterom alebo pokládka podlahy

Po úspešnom testovaní sa vykurovacie káble alebo rohože zalejú vrstvou poteru alebo sa priamo položí finálna podlahová krytina.

• Inštalácia pod poter (betón alebo anhydrit): Využívajú sa akumulačné vlastnosti poteru, ktorý dlhšie sála teplo. Proces si treba naplánovať vopred, ideálne už vo fáze projektovania. Fólia by sa mala inštalovať tesne pred liatím poteru. Poter je dôležité dôkladne utesniť lepiacou páskou, aby nezatiel pod fóliu. Pri výbere poteru sa zvažuje betónový poter (lepšie akumuluje teplo) alebo anhydritový poter (rýchlejší nábeh, vyššia cena). Anhydridový poter je tekutá zmes na báze sadrového spojiva, ktorá sa rozlieva na pripravenú podkladovú vrstvu. Má však jednu nevýhodu - agresívne pôsobí na kovy, preto nesmie prísť do styku s neošetrenou oceľovou výstužou ani hliníkom. Pri inštalácii do poteru nie ste obmedzovaní výberom podlahovej krytiny.
• Inštalácia pod plávajúcu podlahu: Fólie sa ukladajú až po dokončení všetkých ostatných prác na nehnuteľnosti, pred samotnou pokládkou podlahy. Tento spôsob umožňuje postupné vykurovanie po jednotlivých miestnostiach a rýchlejšie nahriatie, avšak aj rýchlejšie vychladnutie. Pri tomto type montáže môžete na fólie inštalovať laminátovú, drevenú a kompozitnú SPC podlahu i vinyl.

V závislosti od podlahovej krytiny je elektrický systém podlahového vykurovania zabezpečený pružným lepidlom na dlaždice alebo je uzavretý v nivelačnej hmote. V oboch prípadoch je dôležité, aby bola vyrovnávacia hmota čo najviac vzduchotesná, inak sa môže znížiť vykurovací výkon.

9. Inštalácia konečnej podlahovej krytiny

Posledným krokom je inštalácia finálnej podlahovej krytiny, ako je dlažba, kameň, laminát alebo vinyl. Elektrické podlahové kúrenie umožňuje použiť akúkoľvek podlahu, či laminát, alebo kachličky. Je dôležité vybrať materiály, ktoré sú kompatibilné so systémami podlahového vykurovania a dobre vedú teplo. Pri pokládke dlažby je potrebná maximálna opatrnosť, aby nedošlo k poškodeniu vykurovacích prvkov.

Vykurovacie fólie sú vhodné pod všetky uvedené typy podlahových krytín, vrátane parkiet, plávajúcej podlahy z dreva či plastu, dlažby a vinylu.

10. Spustenie systému

Po úplnom vytvrdnutí poteru a inštalácii podlahovej krytiny je možné systém spustiť. Odporúča sa postupné zvyšovanie teploty, najmä počas prvých dní, aby sa materiály prispôsobili teplu bez rizika prasknutia.

Výhody elektrického podlahového vykurovania

• Energetická účinnosť: Rovnomerné rozloženie tepla od podlahy smerom nahor znižuje potrebu energie na udržanie konštantnej teploty.
• Komfort: Rovnomerné teplo bez prievanu a náhlych zmien teploty zaručuje príjemný pocit tepla.
• Estetika a úspora priestoru: Absencia viditeľných radiátorov poskytuje väčšiu voľnosť pri zariaďovaní interiéru.
• Flexibilita: Možnosť inštalácie do rôznych typov podláh a priestorov, vrátane menších alebo nepravidelných.
• Rýchla reakcia a nízka údržba: Systém rýchlo reaguje na zmeny nastavenia termostatu a nevyžaduje rozsiahlu údržbu.
• Kompatibilita s obnoviteľnými zdrojmi: Vhodné pre kombináciu s modernými vykurovacími systémami ako tepelné čerpadlá.

Efektivita a náklady

Elektrické podlahové vykurovanie je napájané elektrickou energiou. Na jednej strane to má výhodu, že miestnosť sa veľmi rýchlo zohreje. Na druhej strane je vykurovanie elektrickou energiou výrazne drahšie ako vykurovanie inými palivami. Na zabezpečenie hospodárnej inštalácie a prevádzky je dôležité dbať nielen na konštrukčné požiadavky, ale aj na uvedomelé používanie vykurovacieho systému. Neexistuje všeobecná odpoveď na otázku, koľko elektrickej energie spotrebuje systém, pretože spotreba závisí okrem veľkosti miestnosti aj od času prevádzky.

Napríklad, elektrické podlahové vykurovanie jedného menšieho bytu s plochou okolo 80 m2 vyjde aj s prácou a materiálom okolo 2 100 eur. Materiálové náklady na 9 m2 môžu byť napríklad:

• Vykurovací kábel Deviflex (10T/920 W/90 m) na 9 m2: cca 220 € (cena závisí od dĺžky kábla, približne 18 €/m2)
• Teplo roznášajúca fólia: cca 30 €

Odborná inštalácia a údržba

Pri inštalácii elektrického podlahového vykurovania sú nevyhnutné odborné znalosti a starostlivé pracovné postupy. Hoci sú na trhu k dispozícii samoinštalačné súpravy, dôrazne sa neodporúčajú, aby sa neohrozila bezpečnosť a hospodárnosť vykurovacieho systému. Po inštalácii sa totiž k systému podlahového vykurovania už nedá ľahko dostať na drobné opravné práce. Preto je inštaláciu najlepšie zveriť odbornému partnerovi, ktorý zabezpečí správne vykonanie prác.

Pred inštaláciou potrebuje odborný montážny partner konkrétne informácie o príslušných miestnostiach vrátane toho, ako budú zariadené. Len tak sa dá určiť presná dĺžka vykurovacích rohoží. Ak sú vykurovacie rohože príliš dlhé, nemožno ich len tak skrátiť. Ak sú príliš krátke, môže to znížiť tepelný komfort. Okrem dĺžky zohráva dôležitú úlohu aj počet potrebných komponentov. Všetky tieto údaje zhotoviteľ zadá do takzvanej dispozičnej schémy.

Pravidelná starostlivosť o podlahové vykurovanie je nevyhnutná pre jeho dlhodobú spoľahlivosť a efektívnu prevádzku. Kľúčovým krokom je nielen kontrola a čistenie jednotlivých komponentov, ale aj odvzdušnenie okruhov. Vzduchové bubliny môžu narušiť plynulý prietok vody (ak sú v systéme), znížiť účinnosť vykurovania a zvýšiť spotrebu energie. Nezabúdajte ani na preventívne kontroly. Opotrebovanie alebo nesprávne nastavenie systému môžu viesť k poruchám, ktoré sa časom zhoršujú. Pravidelná údržba pomáha predchádzať vážnejším problémom a predlžuje životnosť celého vykurovacieho systému.

Technické špecifikácie vykurovacích káblov

Vodiče dvojžilových káblov sú z odporových zliatin. Silnú a odolnú izoláciu tvorí sieťovaný polyetylén (XLPE). Tienenie so 100 % pokrytím hliníkovou fóliou s príložným vodičom je z pocínovanej medi. Typické prevádzkové napätie je 220 - 240 V, s výkonom 10 W/m a minimálnou teplotou pri inštalácii −5 ˚C. Studený koniec je kábel s dĺžkou 2,3 m s medenými vodičmi 3 × 1,5 mm2 alebo 3 × 2,5 mm2.
