Termostat chladiaceho systému vozidla: Neviditeľný strážca optimálnej teploty

Termostat je kľúčovou súčasťou chladiaceho systému vozidla, ktorá zabezpečuje udržiavanie motora v optimálnom prevádzkovom teplotnom rozsahu. Je to automatické zariadenie na reguláciu teploty, ktoré ovláda prietok chladiacej kvapaliny v okruhu motora.

Princíp fungovania voskového termostatu

Princíp fungovania väčšiny termostatov, známych ako voskové termostaty, je založený na zmršťovaní a rozpínaní špeciálnej voskovej náplne (rafinovaného parafínu) v tele snímania teploty.

• Studený motor: Keď je teplota chladiacej kvapaliny nižšia ako špecifikovaná hodnota (zvyčajne pod 70 °C), rafinovaný parafín v tele snímania teploty termostatu je tuhý. Ventil termostatu pôsobením pružiny uzavrie kanál medzi motorom a chladičom. Chladiaca kvapalina sa v tomto stave vracia do motora cez vodné čerpadlo na malý obeh v motore.
• Zahrievanie motora: Keď teplota chladiacej kvapaliny dosiahne špecifikovanú hodnotu (napríklad okolo 70 °C), parafín sa začne topiť a postupne sa stáva tekutým. Jeho objem sa zväčší a gumová hadica sa stlačí, aby sa zmrštila.
• Optimálna pracovná teplota: Keď sa gumová hadička zmrští, tlačná tyč sa tlačí nahor a tlačná tyč tlačí nadol, aby sa otvoril ventil. Týmto spôsobom, keď motor dosiahne svoju optimálnu pracovnú teplotu (často okolo 90 °C), termostat je úplne otvorený. Chladiaca kvapalina potom prúdi cez chladič a ventil termostatu, a potom cez čerpadlo späť do motora počas hlavného cyklu (veľkého obehu).

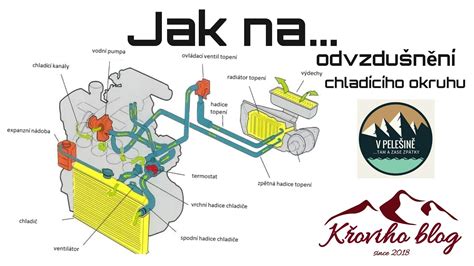

Chladiace okruhy regulované termostatom

Väčšina automobilov disponuje dvoma chladiacimi okruhmi, ktoré termostat precízne reguluje:

• Malý chladiaci okruh (malý obeh): Keď je motor studený alebo prevádzková teplota motora nízka (pod 70 °C), termostat je zatvorený alebo čiastočne zatvorený. Chladiaca kvapalina cirkuluje len v rámci motora a radiátora kúrenia (ktorý ohrieva interiér vozidla), pričom obchádza hlavný chladič motora. Tento obeh bez chladenia chladičom prispieva k rýchlejšiemu zohriatiu motora na optimálnu prevádzkovú teplotu.
• Veľký chladiaci okruh (veľký obeh): Keď motor dosiahne optimálnu prevádzkovú teplotu (nad 80 °C), termostat sa automaticky otvorí a umožní chladiacej kvapaline prúdiť aj cez hlavný chladič. Kvapalina prechádzajúca chladičom je ochladzovaná prúdiacim vzduchom a následne sa vracia k čerpadlu a späť do motora. Tento okruh zabezpečuje efektívne odvádzanie prebytočného tepla a zabraňuje prehrievaniu motora.

Keď je prevádzková teplota motora medzi 70 °C a 80 °C, súčasne existuje veľká aj malá cirkulácia, to znamená, že časť chladiacej vody vykonáva veľkú cirkuláciu, zatiaľ čo druhá časť chladiacej vody vykonáva malú cirkuláciu.

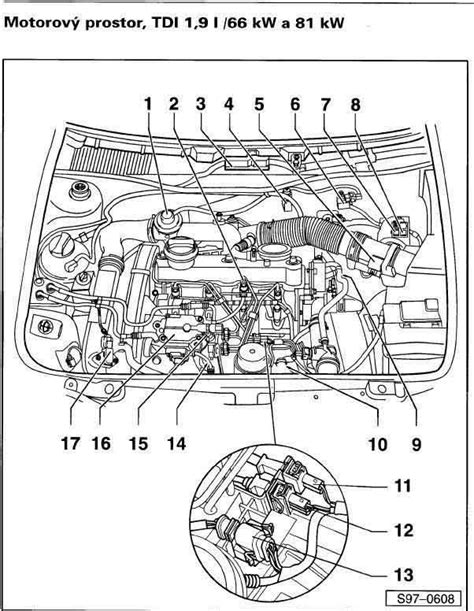

Lokalizácia termostatu vo vozidle

Termostat sa vo väčšine automobilov nachádza na jednom z dvoch miest:

• Na konci hornej chladiacej hadice: Často je umiestnený tam, kde horná chladiaca hadica vychádza z chladiča a pripája sa k bloku motora.
• V termostatovom puzdre: Niekedy je termostat ukrytý v špeciálnom puzdre, ktoré je pripevnené k bloku motora, často v blízkosti vodného čerpadla.

Pre presné určenie polohy termostatu vo vašom konkrétnom vozidle je najlepšie nahliadnuť do servisného manuálu vozidla.

Dôležitosť optimálnej prevádzkovej teploty

Udržiavanie motora v optimálnej prevádzkovej teplote (zvyčajne medzi 75 a 105 °C) je kľúčové pre jeho dlhú životnosť a efektívnu prevádzku. Motor, ktorý nepracuje vo svojej ideálnej teplote, vykazuje vyššiu spotrebu pohonných hmôt, zvýšenú hlučnosť a samozrejme zvýšené opotrebenie všetkých komponentov agregátu.

Chladenie je nevyhnutné na ochranu častí motora, ako sú piesty, valce, hlava valcov a turbodúchadlo, ktoré nemôžu teplo priamo odovzdať chladiacej kvapaline alebo chladiacemu vzduchu. Pri plnom zaťažení motora sa chladením musí odviesť 20-30% tepla, ktoré sa uvoľňuje pri spaľovaní. U zážihových motorov chladenie tiež znižuje sklon k detonačnému spaľovaniu.

Typy termostatov: Mechanické vs. Elektronické

Okrem tradičných mechanických voskových termostatov, ktoré sú riadené princípom tepelnej rozťažnosti a kontrakcie parafínu, existujú aj pokročilejšie elektronicky riadené termostaty (alebo cievkové ventily).

Elektronické termostaty poskytujú oveľa presnejšiu kontrolu teploty motora, čo umožňuje optimalizovať jeho prevádzku v širšom teplotnom rozsahu. Vďaka elektronickému riadeniu môže termostat rýchlejšie reagovať na zmeny teploty, čím sa zvyšuje efektivita paliva a znižujú emisie škodlivých látok. Tieto moderné systémy predlžujú životnosť motora a umožňujú jeho prácu v optimalizovanom teplotnom rozsahu.

Príznaky a následky poruchy termostatu

Nesprávna funkcia termostatu môže viesť k vážnym problémom s motorom. Najčastejšie poruchy sú:

• Zablokovanie v zatvorenej polohe: V tomto prípade chladiaca kvapalina nemôže prúdiť cez chladič, čo vedie k rýchlemu prehrievaniu motora. Toto je pre motor najnebezpečnejšia situácia, ktorá môže spôsobiť jeho zadretie a drahé opravy. Ukazovateľ teploty sa posunie do červenej oblasti, môže sa objaviť dym spod kapoty. Sprievodným príznakom zablokovaného termostatu je studený chladič aj po dosiahnutí teploty 90°C.
• Zablokovanie v otvorenej polohe: Motor sa nedokáže dostatočne zohriať na optimálnu prevádzkovú teplotu. To síce nie je tak deštruktívne ako prehrievanie, ale má negatívne dôsledky na efektivitu motora, čo vedie k nadmernej spotrebe paliva. V zime, ak nie je termostat zatvorený, teplota vody sa bude zvyšovať pomaly, najmä v zime, keď je teplota vody ešte 10-20 minút v nízkoteplotnej zóne.
• Skoré otváranie: Zapríčiňuje pomalé a nesprávne zohrievanie motora a neudržanie jeho optimálnej pracovnej teploty.
• Neskoré otváranie: Prehrieva chladiacu kvapalinu a tá môže vyvrieť.

Ďalšie príznaky poruchy termostatu môžu zahŕňať:

• Nadmerná spotreba paliva, najmä pri vykurovaní interiéru.
• Nefunkčné alebo nedostatočne teplé kúrenie v aute, keďže horúca chladiaca kvapalina nepreteká cez radiátor kúrenia tak, ako by mala.
• Kolísanie teploty chladiacej kvapaliny, ktoré sa môže prejaviť na ukazovateli teploty.
• Rozsvietenie varovnej kontrolky motora alebo kontrolky vysokej teploty chladiacej kvapaliny.

Porucha termostatu tiež negatívne ovplyvňuje činnosť filtra pevných častíc (DPF). Pri nedostatočne zohriatom motore sa nespúšťa jeho regenerácia, čo môže viesť k jeho upchatiu a nutnosti nákladnej výmeny.

Ako skontrolovať funkčnosť termostatu?

Existuje niekoľko spôsobov, ako overiť, či termostat funguje správne:

1. Metóda merania teploty hadice: Po naštartovaní studeného motora je potrebné sledovať teplotu hornej hadice chladiča, ktorá je spojená s termostatom. Ak je hadica po určitom čase prevádzky motora stále studená, znamená to, že termostat je pravdepodobne zatvorený a systém funguje správne. Ak sa hadica začne zahrievať, je to znak, že sa termostat otvára. Ak horné a spodné vodovodné potrubie majú veľký teplotný rozdiel, je zistená porucha termostatu. Ak nie je rozdiel teplôt, je istá porucha termostatu.
2. Test ponorením do vody: Demontovaný termostat je možné otestovať ponorením do nádoby s vodou. Vložte ho do studenej vody - mal by byť zatvorený. Potom vodu zahrievajte a sledujte teplotu teplomerom. Keď dosiahne teplotu približne 90 °C, termostat by sa mal začať otvárať.
3. Použitie infračerveného teplomera: Pomocou infračerveného teplomera zameraného na kryt termostatu je možné testovať zmeny vstupnej a výstupnej teploty vody. Motor sa naštartuje a zvýši sa vstupná teplota vody. Keď sa čas sondy zatvorí, aby sa vyjadrilo na 70 stupňov, výstupná teplota testu teploty vody sa náhle zvýši. V tomto čase by teplota v tabuľke teploty vody mala byť vyššia ako 80 stupňov, čo znamená, že termostat je zapnutý a funguje normálne. Ak sa teplota nezmení, termostat nefunguje správne a je potrebné ho vymeniť.
4. Servisný manuál a diagnostika: V prípade pochybností je vždy najlepšie konzultovať servisný manuál vášho vozidla alebo sa obrátiť na odborníkov. Moderné vozidlá môžu mať elektronicky riadené termostaty, ktorých funkčnosť sa dá overiť pomocou diagnostického prístroja.

Výmena a cena opravy

Ak sa zistí porucha termostatu, jeho výmena je nevyhnutná. Náklady na výmenu sú zvyčajne pomerne nízke, čo robí z tejto opravy dostupnú záležitosť. Cena samotného dielu sa pohybuje v stovkách korún, pričom cena práce v servise sa môže pohybovať od 20 do 70 eur, v závislosti od zložitosti úkonu a cenníka konkrétneho servisu.

Pri výmene je dôležité:

• Vypustiť časť chladiacej kvapaliny.
• Odstrániť starý termostat a dôkladne vyčistiť jeho sedlo.
• Nainštalovať nový diel s novým tesnením.
• Nezabudnúť na správne namontovanie termostatu v smere prúdenia chladiacej kvapaliny.
• Doplniť čerstvú chladiacu kvapalinu.

Je dôležité zvoliť termostat, ktorý je kompatibilný s vaším vozidlom a spĺňa špecifické požiadavky vášho motorového systému. Jedná sa o opravu, ktorú zvládne skúsený vodič.

Chladiace systémy moderných motorov

Moderné motory sú svojimi konštruktérmi paradoxne odsúdené na neustálu prácu na hranici prehriatia. Dôvodom je snaha o vyššiu účinnosť a zníženie emisií, čo si vyžaduje vyššie prevádzkové teploty. Zvyčajne ide o rozpätie 75 až 105 stupňov Celzia pre takmer všetky konštrukcie motorov, vznetové, benzínové a aj tie spaľujúce plyny. To je dobré pre obchodníkov, ktorí rok čo rok hlásia, že ich autá sú o niečo rýchlejšie a „čistejšie“.

V oveľa jednoduchších motoroch, aké používal napríklad Opel a VW, sa motory celkom pravidelne zahrievajú na 115-120 stupňov. Od takýchto teplôt už nie je ďaleko k „skutočnému“ prehrievaniu, pretože chladiace systémy sú neustále pod tlakom a pracujú na hranici svojich možností.

V niektorých prípadoch môže dochádzať k lokálnemu zvýšeniu teploty časti motora nad konštrukčné maximum. Väčšina vozidiel s riadeným chladiacim systémom, ktoré majú viac ako tri roky, je viac-menej náchylná na takýto defekt. Neprofesionál si zároveň len ťažko všimne odchýlky v chode motora. Rozdiel medzi požadovanou a skutočnou prevádzkovou teplotou je medzitým až 30-40 stupňov.

Tieto problémy sú vlastné moderným európskym automobilom, ktoré sa v záujme šetrnosti k životnému prostrediu a hospodárnosti „povinní“ zahriať na 120 - 130 stupňov pri voľnobehu. V krajných prípadoch môže, najmä pri autách, ktoré veľmi veľa času trávia v dopravných zápchach a následne na plný plyn jazdia diaľnicou, nastať problém so spaľovaním, poklesom tlaku oleja, poškodením piestov a odštiepením vložiek valcov na „celohliníkových“ motoroch.

Ak v takejto chvíli zastavíte motor, potom sa s najväčšou pravdepodobnosťou dá vyhnúť vážnym problémom. Najlepšie je jednoducho auto odstaviť a nechať niekoľko hodín chladnúť a až potom riešiť, čo ďalej. Najpodstatnejšie je nespraviť žiadny nerozvážny krok, predovšetkým nesmiete do rozpáleného motora nalievať vodu a tak sa ho snažiť schladiť. Je nanajvýš nerozumné otvárať otvor nádržky s chladiacou kvapalinou, pretože môže vytrysknúť a popáliť vás. Ak by ste do rozhorúčeného motora nalievali chladnú alebo aj vlažnú vodu, riskujete v krajnom prípade aj prasknutie bloku motora a poškodenie jeho ďalších komponentov, ktoré môžeme považovať už za smrť motora.

Ďalšie komponenty chladiaceho systému

Termostat úzko spolupracuje s ďalšími dôležitými komponentmi chladiaceho systému, ktoré je potrebné pravidelne kontrolovať:

• Chladič: Premiestňuje horúcu chladiacu kvapalinu cez svoje kovové rebrá, chladí ju a prečerpáva späť do bloku motora. Ak je upchaný, pre vyčistenie sa používajú chemické prípravky. Netesnosti je možné opraviť spájkovaním alebo použitím tesniaceho prostriedku.
• Vodná pumpa: Pumpuje chladiacu kvapalinu okolo motora. Je konštruovaná ako rotačné odstredivé radiálne čerpadlo, poháňané obvykle klinovým remeňom od kľukového hriadeľa.
• Chladiaca kvapalina: V súčasnosti sa do chladičov používa nemrznúca zmes na báze glykolu, riedená destilovanou vodou. Uzavreté chladiace systémy zabraňujú veľkým stratám odparovaním.
• Ventilátor: Zabezpečuje prúdenie vzduchu cez chladič. Pohon ventilátora môže byť pevný (stále poháňaný remeňom) alebo variabilný (podľa rýchlosti jazdy a prevádzkového stavu motora). Nedostatočný prívod vzduchu k chladiču môžu spôsobovať rôzne ozdoby alebo prídavné komponenty.
• Tepelný spínač a snímač teploty: Môže byť použitý spolu s teplomerom alebo samostatne na monitorovanie teploty.
• Chladenie s priečnym prúdením: Umožňuje rôzne zóny pre nízku a vysokú teplotu kvapaliny.
• Podtlakové chladenie: Ventilátor je umiestnený na výstupe z chladiaceho plášťa.
• Ejektorové (vysávačové) chladenie: Nemá ventilátor, výfukové potrubie ústí do ejektora, kde výfukové plyny strhávajú vzduch z chladiaceho plášťa.
