Výber stýkača pre elektrické kúrenie v dome

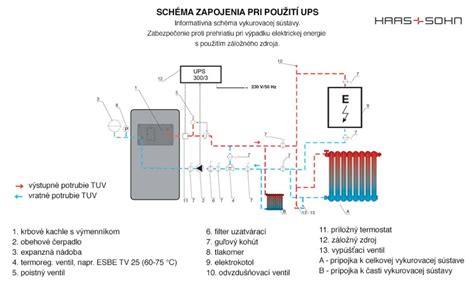

V súčasnej dobe sa elektrická energia čoraz viac odporúča ako rozumná alternatíva k fosílnym palivám, najmä z hľadiska rastúcich cien plynu. Vykurovanie elektrinou ponúka všestranné riešenia a stáva sa čoraz aktuálnejším. Elektrický prúd sa vyznačuje svojou veľmi vysokou pohotovosťou a dostupnosťou. Kľúčovú úlohu pri fungovaní elektrického vykurovania, najmä pri spínaní väčších záťaží, zohrávajú stýkače. Tento článok je vhodný pre pokročilých domácich majstrov, údržbárov a projektovo zameraných zákazníkov, ktorí riešia spínanie motorov, bojlerov alebo technologických celkov v domových inštaláciách.

Čo je to stýkač a prečo ho potrebujete?

Stýkače sú elektromagnetické spínače, ktoré vám umožnia ovládať malým prúdom spotrebiče či zariadenia s veľkým výkonom. Sú určené na časté spínanie väčších prúdov, ako sú napríklad vykurovanie, osvetlenie v dlhých chodbách či priemyselných halách alebo rôzne stroje. Majú výkonové kontakty a často sa montujú na DIN lištu.

Kľúčové parametre stýkačov

Typy kontaktov a menovitý prúd

Stýkač môže mať rôzny počet a druhy kontaktov. Delia sa na hlavné kontakty, ktoré ovládajú spotrebič a znesú maximálne zaťaženie, a pomocné kontakty, ktoré slúžia napríklad na aktiváciu svetelných kontroliek. Menovitý prúd je dôležitý pre správne dimenzovanie stýkača. Menovitý prúd stýkača musí byť vyšší ako prúd bojlera alebo kúrenia a zohľadňuje sa aj kategória použitia.

• AC-1: Táto kategória sa používa pre odporovú záťaž, kde je prúdová záťaž konštantná, napríklad pri vykurovacích telesách.
• AC-3: Táto kategória sa vzťahuje na spínanie asynchrónnych motorov, kde dochádza k vyšším nábehovým prúdom a oblúku pri vypínaní, čo znižuje zaťažiteľnosť kontaktov.

Ovládacie napätie cievky

Ovládacie napätie je napätie elektromagnetickej cievky stýkača, ktoré slúži na jej ovládanie. Cievka je časť stýkača, ktorá pri napájaní vytvorí magnetické pole a pritiahne kontakty. Napätie cievky musí zodpovedať riadiacemu obvodu (napr. 230 V AC, 24 V DC). Dôležité upozornenie: Napätie cievky (napr. 230 V AC, 24 V AC/DC) vždy skontrolujte v katalógu alebo na tele prístroja.

Montáž a prevedenie

Väčšinu stýkačov môžete namontovať na DIN lištu podobne ako ističe. Často sa používajú modulárne stýkače na DIN lištu s cievkou 230 V AC. Ich modulárne prevedenie zaisťuje jednoduchú inštaláciu do rozvádzačov.

Príklad: Modulárny stýkač ETI R 25-40

Expertný verdikt: Stýkač ETI R 25-40 je spoľahlivým prvkom pre spínanie odporových záťaží v domových inštaláciách. So 4 spínacími kontaktmi (4x NO) a tichým chodom je ideálny pre ovládanie trojfázových spotrebičov alebo viacerých okruhov súčasne.

Kľúčové vlastnosti

• 4x spínací kontakt (NO): V kľudovom stave sú rozopnuté, po privedení napätia na cievku zopnú.
• Ovládacia cievka 230 V AC: Štandardné ovládanie pre domové inštalácie (napr. HDO signálom).
• Záťaž do 25 A: Vhodné pre vykurovacie telesá do výkonu cca 16 kW (3-fázovo, AC-1).
• Modulárne prevedenie: Montáž na DIN lištu, šírka 2 moduly.

Praktické použitie

• Spínanie elektrických kotlov, bojlerov a priamovýhrevných konvektorov.
• Ovládanie osvetlenia väčších priestorov (chodby, haly).
• Blokovanie spotrebičov v čase vysokej tarify (HDO).

Výhody v praxi

• Vizuálna indikácia: Terčík na čele prístroja signalizuje stav zopnutia.
• Nízka hlučnosť: Vhodný aj do bytových rozvodníc, kvalitné stýkače ETI R sú navrhnuté pre tichý chod.

Technické parametre

Ako správne vybrať stýkač - dôležité aspekty

Na čo si dať pozor pri výbere

Na telese stýkača alebo relé nájdete zvyčajne niekoľko údajov. Pre správny výber je dôležité overiť nasledovné:

• Overte ovládacie napätie: Napríklad, model ETI R 25-40 má cievku na 230 V AC. Ak máte ovládanie 24 V, tento model nebude fungovať.
• Typ a konfigurácia kontaktov: Kontakty sú 4x NO (spínacie). Ak potrebujete rozpínacie (NC) pre prioritné relé, hľadajte model R 25-04 alebo R 25-22. Číslovanie ako "40" znamená 4 spínacie (NO) a 0 rozpínacích (NC) kontaktov.
• Prúdová zaťažiteľnosť: Prúd 25 A je udávaný pre odporovú záťaž (AC-1). Pre motory (AC-3) je zaťažiteľnosť nižšia (cca 2,2 - 4 kW).

Najčastejšie chyby

• Použitie inštalačného stýkača pre časté spínanie motorov: Vedie k rýchlemu opotrebeniu kontaktov.
• Poddimenzovanie pri trvalom zaťažení: Odporúča sa nechať rezervu aspoň 20%.

Overenie kompatibility pred objednávkou

• Skontrolujte napätie cievky v projekte (svorky A1, A2) - musí byť 230 V.
• Spočítajte počet potrebných spínaných fáz (model ETI R 25-40 má 4 póly, zvládne 3 fázy + N).
• Overte miesto v rozvádzači - potrebujete voľné 2 moduly (cca 35-36 mm).

Kedy je ETI R 25-40 správna voľba

• Ak potrebujete ticho spínať elektrické kúrenie alebo bojler.
• Ak hľadáte kvalitný európsky výrobok (ETI) s dlhou životnosťou.

Kedy zvoliť iné riešenie

• Pre spínanie veľkých asynchrónnych motorov (cirkulárky, ťažké stroje) zvoľte priemyselný stýkač (napr. séria CEM), ktoré sú lepšie dimenzované na zvládanie vysokých nábehových prúdov a oblúka.

Inštalácia a zapojenie stýkača

Montáž na DIN lištu

Inštalácia modulárneho stýkača ETI R 25-40 prebieha na DIN lištu (TH35). Pri montáži viacerých kusov vedľa seba sa odporúča použiť dištančný prvok (vložku) pre lepší odvod tepla, najmä pri plnom zaťažení.

Zapojenie ovládacej cievky (A1/A2)

Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) - zvyčajne cez ovládací prvok (termostat, spínač) - a na svorku A2 sa pripojí neutrálny vodič (N). Ovládacie svorky A1/A2 sú zvyčajne umiestnené tak, aby boli ľahko prístupné pre zapojenie ovládania. Keďže ide o striedavé napätie, funkčnosť nezávisí od polarity, z dôvodu prehľadnosti a bezpečnosti sa však odporúča dodržať toto zapojenie.

Ochrana obvodu

Istič dimenzujte podľa pripojenej záťaže a vedenia, maximálne však do 25 A (menovitý prúd stýkača). Bežne sa používa 16 A alebo 20 A istič charakteristiky B (pre odporovú záťaž). Pri trojfázových motoroch sa odporúča kombinácia istič + stýkač + nadprúdové relé alebo motorový spúšťač.

Často kladené otázky o stýkačoch (FAQ)

• Ako zapojiť cievku?
  Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) - zvyčajne cez ovládací prvok (termostat, spínač) - a na svorku A2 sa pripojí neutrálny vodič (N).
• Môžem použiť tento stýkač na spínanie LED svetiel?
  Áno, ale pozor na nábehové prúdy. Pri väčšom počte LED svietidiel odporúčame skontrolovať maximálne zaťaženie pre kapacitnú záťaž, prípadne použiť stýkač určený pre LED (so špeciálnymi kontaktmi).
• Bude stýkač bzučať?
  Kvalitné stýkače ETI R sú navrhnuté pre tichý chod. Jemný brum je pri AC cievkach normálny, ale nemal by byť rušivý. Ak stýkač výrazne vrčí, môže byť znečistené jadro cievky alebo uvoľnený.
• Čo znamená označenie "40" v type stýkača (napr. R 25-40)?
  Prvá číslica (4) udáva počet spínacích (NO - Normally Open) kontaktov. Druhá číslica (0) udáva počet rozpínacích (NC - Normally Closed) kontaktov. Teda 40 = 4x spínací kontakt.
• Je možné stýkač ovládať ručne?
  Štandardný model R 25-40 nemá páčku na manuálne ovládanie. Ovláda sa len elektricky. Ak potrebujete ručné ovládanie (napr. pre servis), hľadajte verziu s označením "R 25-40-M".
• Aký istič použiť pred stýkač?
  Istič dimenzujte podľa pripojenej záťaže a vedenia, maximálne však do 25 A (Menovitý prúd stýkača). Bežne sa používa 16 A alebo 20 A istič charakteristiky B (pre odporovú záťaž).
• Môžem ho použiť na 3-fázový motor?
  Áno, ale len pre menšie výkony (cca do 4 kW). Pre väčšie motory sú určené motorové stýkače (séria CEM), ktoré lepšie znášajú oblúk pri vypínaní indukčnej záťaže.
