Elektrické kotly predstavujú moderné a účinné riešenie pre vykurovanie rôznych typov priestorov. Vďaka svojej vysokej účinnosti sú vhodné aj pre vykurovanie veľkých plôch. Medzi najekonomickejšie typy patria elektródové kotly.
Všetky elektrické kotly sú štandardne vybavené regulačným systémom na presnú kontrolu teploty a stabilizátorom, ktorý ich chráni pred prepätím, na ktoré sú tieto zariadenia často citlivé. Pri výpočte vhodného elektrického kotla je dôležité zohľadniť aj potenciálne zaťaženie elektrickej siete, ktoré môže presiahnuť bežné normy.
Čo je to elektrický kotol?
Elektrický kotol je špecializované zariadenie navrhnuté na efektívne vykurovanie priestorov s využitím elektrickej energie ako primárneho zdroja. V porovnaní so zariadeniami využívajúcimi iné druhy palív (kvapalné, tuhé, plynové) ponúka elektrický kotol rad výhod, vrátane vyššej bezpečnosti a jednoduchšej prevádzky.
Napriek rôznorodosti modelov a princípov fungovania je základná konštrukcia elektrických kotlov podobná. Kľúčovým prvkom je vykurovacie teleso umiestnené vo výmenníku tepla, ktorý je zodpovedný za ohrev vykurovacej kvapaliny. V prípade poruchy výmenníka tepla nie je možné zabezpečiť efektívne vykurovanie.
Zoznam kľúčových komponentov elektrického kotla:
- Elektronická riadiaca jednotka: Zodpovedá za reguláciu teploty automatickým zapínaním a vypínaním zariadenia.
- Obehové čerpadlo: Zabezpečuje stabilný pohyb vykurovacej kvapaliny v systéme, vytvára potrebný tlak a podporuje efektívnu výmenu tepla.
- Expanzná nádoba: Nie všetky kotly sú ňou vybavené, v takom prípade je potrebné ju dokúpiť a nainštalovať do vykurovacieho okruhu.
- Filtre: Slúžia na čistenie a odstraňovanie nečistôt z vody.
- Poistné ventily: Chránia systém pred nežiaducimi prevádzkovými odchýlkami.
- Bezpečnostný ventil: Pripojený k spätnému potrubiu, vypúšťa vodu pri prekročení povolenej hodnoty tlaku.
- Tlakomer: Monitoruje tlak kvapaliny a plynov v kotle a potrubí.
- Tepelný spínač: Automaticky vypne zariadenie v prípade prehriatia, pripojený k tepelnému snímaču.
- Automatický vzduchový ventil: Uvoľňuje vzduch z nádrže pri pretlaku.
Typy elektrických kotlov
Elektrické kotly sa delia do troch hlavných typov na základe princípu činnosti vykurovacieho telesa:
1. Elektrické vykurovacie články (odporové kotly)
Princíp ich činnosti je založený na jednoduchom elektrickom ohreve vykurovacích telies (špirál), ktoré odovzdávajú teplo vykurovacej kvapaline, najčastejšie vode.
2. Indukčné kotly
Fungujú na princípe elektromagnetickej indukcie. Vykurovacím telesom je cievka, cez ktorú prechádza elektrický prúd. Vytvorené elektromagnetické pole ohrieva vodu cirkulujúcu v potrubí vo vnútri cievky.
3. Iónové (elektródové) kotly
Využívajú elektródy umiestnené priamo vo vykurovacej kvapaline. Striedavý prúd prechádzajúci medzi elektródami spôsobuje ohrev kvapaliny. Pri tomto type kotlov je nevyhnutná kontrola elektrickej vodivosti kvapaliny a prevencia javov elektrolýzy, ktoré by mohli poškodiť zariadenie. Použitá kvapalina nie je vhodná na domáce použitie.
Elektrické kotly sú známe svojou odolnosťou voči výpadkom elektrickej energie, pričom niektoré modely dokážu bez problémov fungovať aj po dlhších prerušeniach dodávky prúdu. Medzi ich nevýhody patrí potreba použitia napájacích káblov s dostatočným prierezom.
Výkon elektrických vykurovacích kotlov
Elektrické kotly ponúkajú široký rozsah výkonov, ktoré je možné stupňovito regulovať. Bežné výkonové rozsahy sú od 4 do 18 kW a od 22 do 60 kW.
- Kotly s výkonom 4-8 kW zvyčajne disponujú dvoma spínacími stupňami.
- Kotly s výkonom 8-18 kW majú tri spínacie stupne.
- Kotly s výkonom 22-60 kW môžu mať tri alebo štyri spínacie stupne.
Postupné prepínanie výkonu umožňuje efektívnu integráciu s vonkajšou teplotou, čo vedie k úspore elektrickej energie a zníženiu nákladov na vykurovanie. Elektrické kotly navyše nevyžadujú prevádzkové náklady spojené s nákupom a dodávkou paliva ani špeciálne priestory na jeho skladovanie a údržbu.
EPLAN Tutorial on how our Smart Wiring can help you save over 50% of your manufacturing time
Postupy inštalácie a pripojenia
Správne pripojenie elektrického kotla k vykurovaciemu systému je kľúčové pre jeho bezporuchovú prevádzku a vysokú účinnosť. Kotol by mal byť inštalovaný na stenu pokrytú nehorľavým materiálom, ideálne v nebytovej zóne, hoci kuchyňa je tiež možnou alternatívou.
Je nevyhnutné zabezpečiť priestor pre prípadný únik vody, ktorý by mohol spôsobiť skrat alebo požiar. Dodržiavanie bezpečnostných noriem je pri inštalácii elektrického kotla zásadné.
Bezpečnostné vzdialenosti pri inštalácii:
- Najmenej 5 cm od stien.
- Najmenej 70 cm voľného priestoru vpredu.
- Najmenej 80 cm voľného priestoru zhora.
- Najmenej 50 cm voľného priestoru zdola.
Kotly s výkonom do 3,5 kW je možné pripojiť k bežnej elektrickej zásuvke. Kotly s výkonom 3,5-7 kW sa pripájajú priamo k elektrickému panelu pomocou špeciálneho kábla a môžu byť napájané z 220 V. Kotly s výkonom 7 kW a viac sú napájané výhradne z 380 V.
Použitie samostatného kábla nie je len požiadavkou výrobcu, ale aj bezpečnostným opatrením, ktoré obmedzuje maximálny prúd na výstupe na 16 A.

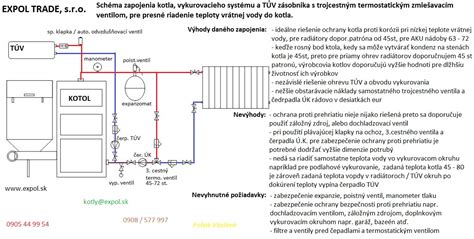

Možnosti schémy pripojenia:
Existujú rôzne schémy pripojenia, vrátane pripojenia k vykurovacím radiátorom alebo kaskádovej inštalácie pre vykurovanie veľkých plôch. Pri kaskádovej prevádzke sa svorky riadiacej jednotky jedného kotla prepájajú so svorkami ovládaného kotla. Ak systém riadi izbový regulátor, jeho kontakty sa pripájajú na svorky hlavného zariadenia.
Potrubie vykurovacieho zariadenia:
Potrubie môže byť realizované priamou alebo zmiešanou (miešanou) schémou. Priama schéma umožňuje reguláciu teploty pomocou horáka, zatiaľ čo zmiešaná schéma využíva zmiešavací ventil so servopohonom. Pri inštalácii sa osadí kolektorový kotol, ku ktorému sa pripojí potrubie požadovaného priemeru. Na vstupe sa inštaluje trojcestný zmiešavací ventil pre reguláciu teploty. Na spätnom potrubí sa umiestni obehové čerpadlo a riadiaca jednotka. Po naplnení systému chladiacou kvapalinou sa skontroluje funkčnosť.
Profesionálne prevedené potrubie môže znížiť potrebu automatizačného systému a tým aj náklady. Odporúča sa, aby potrubie elektrického kotla realizoval odborník, prípadne s použitím predmontovaných distribučných jednotiek.
Funkcie pripojenia:
Inštalácia elektrického kotla nie je zložitá, no dodržiavanie odporúčaní je dôležité. Správne potrubie umožňuje umiestnenie kotla kdekoľvek v dome s efektívnou prevádzkou. Elektrické kotly sú vhodné pre rôzne cirkulačné systémy. Prívodné potrubie by malo byť umiestnené v najnižšom bode vykurovacieho systému pre lepší ohrev radiátorov.
Je nevyhnutné správne uzemniť kotol. Použitie nulovej fázy je vylúčené, pretože automatizácia by to vyhodnotila ako skrat.
Elektrické kotly a podlahové vykurovanie vs. radiátory
Elektrické kotly sú obzvlášť efektívne v kombinácii s podlahovým vykurovaním, ktoré vyžaduje nižšiu teplotu vykurovacej vody (približne 28-35 °C). V takýchto podmienkach pracujú úsporne. Radiátory naopak vyžadujú vyššiu teplotu (minimálne 45 °C, staršie typy až 50-60 °C), čo zvyšuje spotrebu elektrickej energie.
Relatívne prijateľnou alternatívou pre radiátory je ich použitie v nových, kvalitne zateplených domoch, kde môžu slúžiť ako doplnok k podlahovému vykurovaniu. V energeticky úsporných novostavbách sa ročné náklady na vykurovanie elektrickým kotlom pohybujú v rozmedzí 700-1200 € (pri cenách elektriny z prvej polovice roka 2024), pričom závisia od úrovne zateplenia, typu systému (podlahové vs. zmiešané) a požadovanej vnútornej teploty.
Elektrické kotly sú bezúdržbové, s nízkymi obstarávacími nákladmi (500-900 € pre domy 100-200 m²) a jednoduchou inštaláciou. Nevyžadujú pravidelné servisné prehliadky a vďaka kompaktným rozmerom je možné ich nainštalovať prakticky kdekoľvek.
Vhodnou možnosťou je aj kombinácia s fotovoltaickými panelmi, kde prebytočná energia môže byť využitá na prevádzku kotla. Elektrický kotol môže byť integrovaný do existujúceho vykurovacieho systému, napríklad v jednej kotolni s plynovým kotlom.
Situácie, kedy je elektrický kotol výhodný:
- Staré vykurovacie inštalácie (otvorený systém): V tomto prípade môže elektrický kotol zvýšiť bezpečnosť systému. Pre staré alebo nezmodernizované inštalácie je však ekonomická návratnosť otázna.
- Príliš rozsiahly systém s nedostatočným tlakom: Ak obeh závisí od vnútorného čerpadla kotla a dochádza k nedostatku tlaku, je možné použiť elektrický kotol s doskovým výmenníkom na skrátenie obehu alebo rozdelenie systému. Pri výbere výmenníka sa odporúča riadiť sa plochou domu (cca 0,25-0,30 m² na každých 100 m² domu).
Elektródové kotly môžu vyžadovať občasné pridávanie soli do systému, čo eliminuje potrebu doskového výmenníka.
Kombinácia s inými zdrojmi tepla
Elektrické kotly sa dajú použiť nielen ako primárny, ale aj ako doplnkový zdroj tepla. V chladných obdobiach, keď hlavný zdroj tepla nedokáže zabezpečiť požadovanú teplotu, môže elektrický kotol doplniť vykurovanie. Populárnou kombináciou je napríklad elektrický kotol s krbovými kachľami, kde drevo ako lacné palivo vyžaduje obsluhu, zatiaľ čo elektrický kotol poskytuje bezobslužnú a programovateľnú prevádzku.
Elektrické kotly sú tiež vhodné ako doplnok k moderným technológiám ako tepelné čerpadlá alebo solárne kolektory.
Výhody a nevýhody elektrických kotlov
Výhody:
- Vysoká účinnosť a ekologická prevádzka: Moderné elektrokotly sú považované za ekologické zdroje tepla s čistou prevádzkou.
- Jednoduchá inštalácia a obsluha: Nevyžadujú zložité pripojenie, skladovanie paliva ani komín.
- Nízke obstarávacie náklady: V porovnaní s inými zdrojmi tepla sú cenovo dostupnejšie.
- Tichá prevádzka a kompaktné rozmery: Možno ich nainštalovať prakticky kdekoľvek.
- Bezúdržbovosť: Nevyžadujú pravidelné servisné prehliadky.
- Okamžitý výkon a presná regulácia teploty.
- Možnosť diaľkového ovládania.
Nevýhody:
- Cena elektrickej energie: Hoci sa situácia mení, cena elektriny môže byť stále vyššia v porovnaní s inými palivami.
- Potreba dostatočného elektrického pripojenia: Najmä pri vyšších výkonech.
- Závislosť na elektrickej sieti.
