Vysoká pec je základným agregátom na výrobu surového železa a predstavuje prvé zariadenie v procese spracovania železnej rudy na železo. História jej stavby siaha hlboko do minulosti, pričom najstaršie známe vysoké pece sa objavili v Číne už v 1. storočí pred Kr. Artefakty z liateho železa z Číny sú datované dokonca do 5. storočia pred Kr., čo naznačuje možnosť skoršieho pôvodu stavby týchto pecí.
Rané vysoké pece mali hlinené steny a na výtok sa používali minerály obsahujúce fosfor. Prvé známe vysoké pece na západe boli postavené vo Švédsku v období medzi rokmi 1150 a 1350.

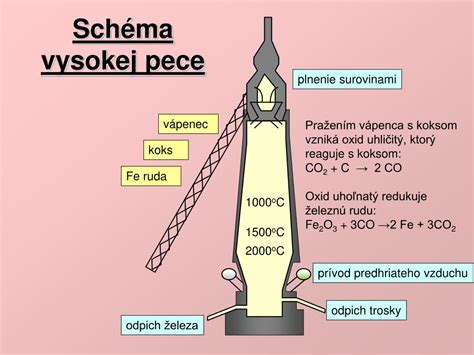

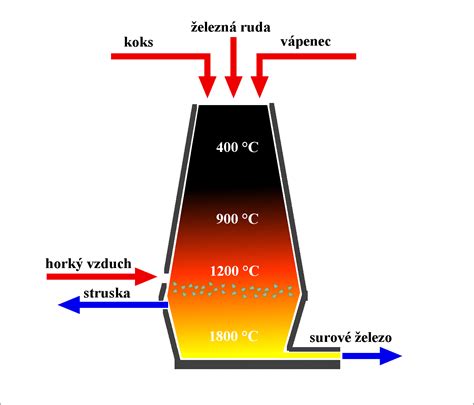

Konštrukcia a princíp fungovania vysokej pece
Zhora sa do kychty (alebo presnejšie sadzobne) sype koks, železná ruda, vápenec a iné látky. Cieľom je dosiahnuť zloženie taveniny, ktoré je eutektické, čo znamená, že sa ľahšie taví. Na dosiahnutie eutektického bodu, alebo ledeburitového bodu, musí podiel uhlíka dosiahnuť 4,3 %.
V spodnej časti pece sa nachádza tavná zóna, kde tekuté železo pláva na povrchu trosky vďaka svojej nižšej mernej hmotnosti. Nad tavnou zónou je umiestnené ohnisko alebo zarážka, do ktorej sa fúka predhriaty vzduch (vietor) s teplotou približne 700 °C. Priestor medzi kychtou a zarážkou sa nazýva rozpor. Spodná časť vysokej pece sa označuje ako nistej a úplne na dne je umiestnené dno pece.
Vsádzkové suroviny do vysokej pece musia mať požadovanú zrnitosť, aby umožnili prúdenie redukčného plynu medzi nimi. Vysoká pec pracuje nepretržite, často aj 10 rokov, po čom nasleduje generálna oprava a modernizácia technológie.
Palivo a prívod vzduchu
Palivo vo vysokej peci slúži primárne na výrobu tepla potrebného pre hutnícky proces, teda na redukciu rudy a tavenie surového železa a prísad. Historicky najstarším palivom s nízkym obsahom síry, ktoré spĺňalo tieto požiadavky, bolo drevné uhlie. Neskôr sa jeho náhradou stal hutnícky koks.
Obyčajné uhlie nie je vhodné, pretože pri určitých teplotách mäkne, speká sa a bráni priechodu plynov vysokou pecou. Taktiež nedosahuje tak vysoké teploty ako koks. Do vysokej pece sa privádza predohriaty vzduch, aby palivo efektívne horelo a dosahovali sa potrebné teploty. Na výrobu jednej tony surového železa je v priemere potrebných 3000 m³ vzduchu.
Cowperove ohrievače (Cowperoch)
Vzduch sa pred vpustením do pece ohrieva v špeciálnych zariadeniach nazývaných Cowperove ohrievače. Tieto sú valcovité nádoby z oceľového plechu, vnútorne vymurované žiaruvzdorným materiálom, s priemerom 6 až 8 metrov a výškou 30 až 40 metrov.
Do spaľovacej komory Cowperovho ohrievača sa najprv potrubím privádza vysokopecný (kychtový) plyn, ktorý sa tesne pred vstupom do ohrievača mieša so vzduchom a následne spaľuje. Toto vykurovacie obdobie trvá 2 až 5 hodín. Po dosiahnutí teploty muriva 900 až 1000 °C sa prívod plynu zastaví a opačným smerom sa vháňa studený vzduch, ktorý sa ohrieva pre vysokú pec. Každá vysoká pec je vybavená tromi až štyrmi (minimálne dvoma) Cowperovými ohrievačmi, ktoré pracujú striedavo.
Chladenie vysokej pece
Efektívne chladenie je nevyhnutné pre správne fungovanie a dlhodobú prevádzku vysokej pece. Bez adekvátneho chladenia by došlo k prehriatiu a poškodeniu zariadenia, čo by mohlo viesť k vážnym finančným stratám.
Tradičné metódy chladenia
Najčastejšie sa vysoká pec chladí pomocou vody. Na plášti pece sú namontované tzv. chladnice - bloky s integrovanými rúrkami, cez ktoré cirkuluje voda. Tieto chladnice, ktoré môžu byť vyrobené z medi alebo iných materiálov, efektívne ochladzujú okolie.
V niektorých prípadoch sa na chladenie využíva aj vzduch, avšak jeho účinnosť je nižšia v porovnaní s vodou.
Moderné technológie chladenia
S rozvojom technológií prebehla revolúcia aj v metódach chladenia vysokých pecí. Medzi najvýznamnejšie inovácie patria:
- Chladenie pomocou recyklovaných zdrojov: Nové prístupy zahŕňajú využitie recyklovanej vody a tepla, čím sa znižuje spotreba zdrojov a náklady na energiu.
- Inteligentné chladenie: Implementácia senzorov a automatizácie umožňuje presnejšie riadenie teploty a chladenia, čo vedie k vyššej efektivite.
Výhody modernizácie chladenia
Moderné technológie chladenia prinášajú viaceré výhody:
- Zvýšenie efektivity: Nové metódy zvyšujú celkovú efektivitu procesu tavenia a znižujú energetickú náročnosť.
- Ekologické prínosy: Znížením spotreby vody a energie sa redukuje aj ekologický dopad výroby.
Výzvy a obmedzenia
Napriek mnohým výhodám existujú aj určité výzvy:
- Počiatočné náklady: Investície do nových technológií môžu byť vysoké.
- Potrebné odborné zručnosti: Prechod na nové technológie vyžaduje adekvátne školenie zamestnancov.
Budúcnosť chladenia vo vysokých peciach
Budúcnosť chladenia vysokých pecí sa zdá byť sľubná, s neustálym pokrokom v oblasti technológií a inovácií. Očakáva sa ďalší vývoj technológií chladenia so zameraním na:
- Udržateľnosť: Dôraz na udržateľné a ekologické praxe bude kľúčový.
- Digitalizácia a automatizácia: Využitie digitálnych technológií a automatizácie bude nevyhnutné pre optimalizáciu procesov.
História a význam vysokých pecí na Slovensku
Vysoké pece zohrávajú významnú úlohu v histórii slovenského hutníctva. Prvá vysoká pec na Slovensku a zároveň v Uhorsku bola postavená pri Dobšinej v roku 1680. Na rozdiel od starších pecí umožňovala spracúvať aj menej kvalitnú železnú rudu, siderity.
Koncom 18. a začiatkom 19. storočia sa železiarsky priemysel rozvíjal aj v doline Slanej. V Gemerskom regióne vznikali železiarske spoločnosti ako Muránska únia (1808) a Rimavská koalícia (1811). V roku 1852 vznikla Rimavsko-muránska železiarska spoločnosť.
Vysoká pec v obci Sirk, časť Červeňany, v okrese Revúca je cennou technickou pamiatkou. Pôvodne bola súčasťou rozsiahleho železiarskeho komplexu a svedčí o vyspelej technike hutníctva v regióne.
Vysoké pece na Slovensku dokumentujú vyspelú techniku hutníctva a sú súčasťou kultúrneho a technického fondu krajiny. V Slovenskom technickom múzeu v Košiciach sa nachádza expozícia venovaná metalurgii v 19. a 20. storočí.
Priemyselné chladiče a ich využitie
Priemyselný chladič je kľúčovým zariadením v mnohých priemyselných procesoch, zabezpečujúcim konštantnú teplotu, prietok a tlak. Jeho hlavnou funkciou je odvádzanie tepla zo systému a jeho prenos na iné miesto, čím predchádza prehrievaniu strojov a zariadení.
Ako funguje priemyselný chladič?
Princíp fungovania spočíva v cirkulácii chladiva. V výparníku chladivo absorbuje teplo z vody, ktorá potom cirkuluje do chladeného zariadenia. Zahriata voda sa vracia do chladiča, kde sa opäť ochladí. Kompresor stláča paru z výparníka, ktorá sa v kondenzátore ochladí a skondenzuje na kvapalinu. Po prechode cez škrtiaci prvok sa cyklus opakuje.
Klasifikácia priemyselných chladičov
Priemyselné chladiče sa delia podľa:
- Metódy odvádzania tepla: vzduchom chladené a vodou chladené.
- Typu kompresora: piestové, špirálové, skrutkové, odstredivé.
- Výstupnej teploty vody: izbová teplota, nízka teplota, ultra nízka teplota.
- Chladiacej kapacity: malé, stredné, veľké.
Aplikácie priemyselných chladičov
Priemyselné chladiče nachádzajú uplatnenie vo viac ako 100 odvetviach, vrátane:
- Laserový priemysel
- Chemický priemysel
- Strojársky priemysel
- Automobilový priemysel
- Elektronika
- Potravinárstvo
- Zdravotníctvo
- Textilná tlač a farbiarstvo
Spoločnosti ako TEYU S&A Chiller sa špecializujú na chladiče pre laserové aplikácie, CNC stroje, vákuové pumpy a iné zariadenia vyžadujúce presné chladenie.
Bezpečnostné opatrenia a údržba
Pri používaní priemyselných chladičov je dôležité dodržiavať bezpečnostné opatrenia, ako napríklad:
- Prevádzkovanie v odporúčanom rozsahu teploty a vlhkosti prostredia.
- Používanie čistej alebo destilovanej vody.
- Zabezpečenie stabilného napájania.
- Pravidelná údržba, čistenie filtrov a výmena cirkulujúcej vody.
Letná údržba zahŕňa udržiavanie optimálnej okolitej teploty, čistenie kondenzátora a filtrov, zabezpečenie dostatočného prúdenia vzduchu. Zimná údržba môže vyžadovať použitie nemrznúcej zmesi v oblastiach s teplotami pod bodom mrazu.
Bežné poruchy a riešenia
Medzi bežné problémy patria:
- Nesprávny model chladiča
- Nesprávna prevádzka
- Zanedbanie údržby
- Nesprávne nastavenie termostatu
- Problémy so spustením (napájanie, poistky, poškodený panel)
- Porucha čerpadla alebo kompresora
- Zanesené cievky kondenzátora
- Alarm vysokého tlaku (spôsobený upchatým filtrom, kondenzátorom, nadmerným množstvom chladiva alebo vzduchom v systéme)
Pre riešenie mnohých z týchto problémov je často potrebné kontaktovať odborníka.
