Vykurovanie predstavuje zvyčajne najvyššiu položku na účtoch domácností, ale aj komerčných či kancelárskych budov. Digitálne termostaty zabezpečujú automatickú reguláciu vykurovacieho systému na základe niekoľkých dôležitých faktorov. Ekvitermický regulátor je ďalším prvkom automatizácie, ktorý ešte viac zvyšuje tepelný komfort v interiéroch a znižuje náklady na vykurovanie.
Jednoducho povedané, ekvitermický regulátor optimalizuje prevádzku vykurovacej sústavy na základe aktuálnej vonkajšej teploty. Ak vonkajšia teplota klesne, ekvitermický regulátor zvýši teplotu vykurovacej vody, čím zabezpečí stabilnú teplotu v miestnosti. A naopak, ak sa výrazne oteplí, ekvitermický regulátor zníži výkon vykurovania, aby sa interiér zbytočne neprekuroval.
Ekvitermický regulátor teda komunikuje so zdrojom lokálneho vykurovania - najčastejšie s tepelným výmenníkom alebo kotlom. Senzory ekvitermického regulátora odovzdávajú riadiacej jednotke informácie o aktuálne nameraných teplotách. Softvér tieto dáta následne vyhodnotí na základe tzv. ekvitermickej krivky. Pre prevádzku ekvitermického regulátora teda nie je nevyhnutné merať teplotu v interiéri, pretože túto veličinu si softvér vie vypočítať sám na základe vložených dát o budove a tepelných stratách.
Čo je ekvitermická krivka?

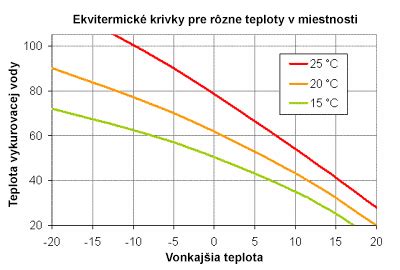

Ekvitermická krivka je vyjadrením graficky dynamického vzájomného pôsobenia teploty vonkajšieho prostredia, ktorá má priamy vplyv na teplotu vo vykurovanej miestnosti. Ide o graficky a číselne znázornený výpočet ideálneho nastavenia ekvitermickej regulácie vykurovacieho systému, aby bol čo najviac efektívny. V technickom žargóne sa nazýva aj vykurovacia charakteristika.
Opisuje vzťah medzi vonkajšou teplotou a teplotou prietoku. To znamená, že ak sa zmení vonkajšia teplota, má to priamy vplyv na teplotu prietoku. Teplota prietoku je teplota vykurovacej vody, ktorá prúdi zo zdroja tepla do radiátora alebo do plošného vykurovacieho systému.
Faktory ovplyvňujúce ekvitermickú krivku
Do výpočtu ideálnej ekvitermickej krivky vstupuje niekoľko dôležitých aspektov, pričom výsledkom môže byť nie jedna, ale viacero ekvitermických kriviek. Do výpočtu ekvitermickej krivky sa započítavajú:
- Prípadné tepelné straty objektu.
- Teplotné vlastnosti prostredia, respektíve objektu v danom prostredí.
- Žiadaná teplota každej miestnosti v konkrétnych obdobiach.
- Vstupná a výstupná teplota vody vo vykurovacej sústave.
- Parametre ochladenia vody, jej priemerná teplota a množstvo pretekajúcej vykurovacej vody.
- Tepelno-technické vlastnosti vykurovacieho prvku, ktorý prináša teplo do miestnosti.
Rozhodujúcim faktorom, ktorému sa prispôsobujú ostatné krivky s cieľom dosiahnuť želaný efekt vykurovania, je vonkajšia teplota prostredia v bezprostrednej blízkosti vykurovaného objektu.
Ako funguje ekvitermická regulácia
Ekvitermická regulácia vykurovania má za úlohu riadenie teploty vody vo vykurovacom systéme, pričom funguje v závislosti od vonkajšej teploty prostredia. Keď je zaznamenaný pokles vonkajšej teploty, akčný člen regulácie zvýši teplotu vody vo vykurovacej sústave. Ekvitermická regulácia upravuje výkon vykurovania podľa aktuálnych vonkajších teplôt.
Dôvody na využitie ekvitermickej regulácie sú zrejmé - dosiahne sa tým väčší tepelný komfort z dôvodu zamedzenia kolísania teploty v miestnosti a úspora energie, pretože nie je potrebné zdroj tepla prevádzkovať na maximálnu teplotu (zdroj tepla podáva iba taký výkon, ktorý postačuje na ohriatie vzduchu v miestnosti na požadovanú teplotu v závislosti od vonkajšej teploty).
Nastavenie vykurovacej krivky
Nastavenie vykurovacej krivky sa vykonáva len pri vykurovacích systémoch s reguláciou s kompenzáciou počasia. Pri týchto systémoch slúži vonkajšia teplota ako regulačná veličina, na ktorej zmeny reaguje teplota prietoku. Zjednodušene povedané: čím nižšia je vonkajšia teplota, tým vyššia je teplota prietoku.
Okrem vonkajšej teploty sa pri nastavovaní vykurovacej krivky musí zohľadniť aj nastavená teplota alebo nastavená teplota v miestnosti. Ide o stanovenú požadovanú teplotu v miestnostiach.
Premenné pri nastavovaní vykurovacej krivky
Na nastavenie vykurovacej krivky majú majitelia systému k dispozícii dve kľúčové premenné:
- Sklon (Steigung): Zdroj tepla používa sklon na určenie toho, ako prudko musí zmeniť teplotu prietoku pri zmene vonkajšej teploty. Sklon môže byť veľmi strmý alebo veľmi plochý. Závisí to okrem iného od požadovanej teploty v miestnosti a od energetického stavu budovy. Ak vykurovaný dom stráca málo tepla vďaka dobrej izolácii, postačuje plochá krivka.
- Úroveň (Niveau/Höhe): Zatiaľ čo sklon ovplyvňuje správanie vykurovacej krivky, úroveň umožňuje rovnomernú korekciu teploty prúdenia smerom nahor alebo nadol. Konkrétne to znamená, že ak sú miestnosti chladnejšie, ako chcete, úroveň vykurovacej krivky sa musí zvýšiť. Ak máte zdroj tepla s reguláciou s kompenzáciou počasia od spoločnosti Viessmann, môžete v niekoľkých krokoch nastaviť vykurovaciu krivku, a tým ovplyvniť vykurovacie vlastnosti kotla.
Výrobné nastavenie je často 1,4 pre sklon a 0 pre úroveň. Na grafe sa zreteľne zobrazí zmena vykurovacej krivky po zmene hodnoty pre sklon alebo úroveň.
Vysvetlenie kompenzačnej krivky Mitsubishi Ecodan
Optimalizáciou vykurovacej krivky môžu majitelia systémov zabezpečiť, aby ich zdroj tepla produkoval len toľko tepla, koľko je potrebné na dosiahnutie požadovanej teploty v miestnosti. Okrem zvýšenia komfortu (už žiadna prílišná zima alebo prílišná horúčava), ktoré to prináša, sú tu predovšetkým finančné výhody. Vďaka nižšej spotrebe energie vo forme paliva sa dlhodobo znižujú náklady na vykurovanie.
Pri veľmi plochej vykurovacej krivke pracuje vykurovací systém s nízkou výstupnou teplotou a šetrí energiu. V prípade, ak je táto krivka nastavená nesprávne, môže to spôsobiť nedostatočné alebo nadmerné zásobovanie teplom.
Zo sklonu vykurovacej krivky sa kotol dozvedá, do akej miery sa má výstupná teplota meniť v závislosti od vonkajšej teploty. Ak sú tepelné straty cez plášť budovy veľké, musí byť výkon kotla pri klesajúcich vonkajších teplotách podstatne vyšší. Naopak, keď je budova dobre izolovaná, vplyv vonkajšej teploty na tepelné straty klesá. Aj keď je vonku ľadová zima, stačí nízka výstupná teplota.
Pomocou výšky krivky možno principiálne prispôsobiť výkon vykurovacieho systému. Ak vykurovacie telesá vydávajú počas celého roku veľa tepla, možno vykurovaciu krivku posunúť smerom nadol. Ak je naopak vždy trochu chladno, mala by sa krivka korigovať smerom nahor.
Pretože každý dom reaguje na vonkajšie podmienky inak, mali by si majitelia domov zabezpečiť nastavenie vykurovacej krivky. Pretože vykurovacia krivka sa po výmene kotla nachádza spravidla v továrenskom nastavení. Správne hodnoty možno zistiť spravidla len formou takzvaného postupu pokus - omyl.
Aby sa spotrebovalo podľa možnosti čo najmenej nákladov na vykurovanie, mala by byť vykurovacia krivka podľa možnosti plochá a nízka. Pretože toto nastavenie zabezpečuje nízke výstupné teploty, nižší výkon kotla a úspornú prevádzku. Najlepšie to funguje, keď je vonku skutočne chladno.
Ak chcú majitelia nastaviť vykurovaciu krivku, nemali by už meniť termostaty vykurovacích telies. To by mohlo skresliť výsledok a viesť k nesprávnemu nastaveniu vykurovacej krivky. Okrem toho je dôležité sledovať aj teploty.
Po vykonaní všetkých príprav možno pristúpiť k nastaveniu vykurovacej krivky. Pri tomto nastavovaní by mali majitelia domov meniť vždy len jednu hodnotu, a aj to len mierne. Začať možno napríklad so sklonom. Po nastavení trochu plochšieho sklonu nasleduje fáza pozorovania. Ak je v dome ešte stále dostatočne teplo, možno túto hodnotu ešte ďalej korigovať smerom nadol. Keď už teplota v miestnostiach nedosahuje požadovanú hodnotu, znamená to, že nastavená hodnota je už nižšia ako optimálna hodnota.
Ak po energetickej sanácii dôjde k zvýšeniu tepelnej izolácie, požiadavky na vykurovací systém sa zmenia a vykurovaciu krivku treba znovu nastaviť.
Výhody a nevýhody ekvitermickej regulácie
Snáď jedinou nevýhodou ekvitermickej regulácie je nutnosť odbornej inštalácie senzorov a nastavenia ekvitermickej krivky. Pre návrh optimálnej sady odporúčame konzultáciu s odborníkmi, ktorí vám tiež odporučia najvhodnejšie umiestnenie ekvitermických senzorov a nastavia ekvitermickú krivku pre konkrétnu budovu či miestnosť.
Výhody ekvitermickej regulácie sú:
- Väčší tepelný komfort: Zamedzenie kolísania teploty v miestnosti.
- Úspora energie: Zdroj tepla podáva len potrebný výkon, čím sa znižujú prevádzkové náklady.
Univerzálnosť a kompatibilita
Ekvitermické regulátory sú veľmi univerzálne zariadenia a možno ich využiť v rodinných domoch aj väčších verejných a komerčných budovách či v bytových domoch. Tieto zariadenia môžu regulovať vykurovanie aj ohrev TUV a vedia komunikovať so všetkými druhmi lokálneho vykurovania. Sú teda vhodné pre vykurovacie telesá aj podlahové vykurovanie, všetky druhy kotlov, solárne vykurovanie, tepelné čerpadlá alebo tepelné výmenníky.
Ekvitermickú reguláciu možno dokonca využiť aj v diaľkovo vykurovaných bytových domoch, v tomto prípade je však nutná súčinnosť všetkých vlastníkov jednotiek.
Na čo si dať pozor pri výbere
Pri výbere konkrétneho modelu ekvitermického regulátora nezabudnite skontrolovať kompatibilitu s vaším kotlom a vykurovaním. V prvom rade pri výbere zohľadnite:
- Účel použitia regulátora (lokálne alebo diaľkové vykurovanie).
- Možnosť využitia aj pre reguláciu ohrevu TUV.
- Každý ekvitermický regulátor má rôzny rozsah meraných teplôt, pri výbere preto zohľadnite aj najnižšiu nameranú vonkajšiu teplotu v danej lokalite.
Niektoré ekvitermické regulátory disponujú možnosťou diaľkového ovládania cez internet. Ak teda napríklad výrazne klesne vonkajšia teplota, ale vy nie ste doma, môžete cez internet jednoducho zmeniť nastavenie vykurovania.
V ponuke nájdete ekvitermické regulátory pre domáce použitie aj zložité zariadenia pre výmenníkové stanice, a to vrátane všetkého potrebného príslušenstva pre snímanie teploty a inštaláciu. Vyberte si ekvitermickú reguláciu vykurovacieho systému od renomovaných výrobcov a v prípade otázok nás neváhajte kontaktovať.
Predtým, ako by ste nastavovali vykurovaciu krivku, oplatí sa vykonať hydraulické vyváženie. Pri hydraulickom vyregulovaní si odborník vezme pod lupu celý vykurovací systém. Zistí spotrebu tepla v každej miestnosti a na túto spotrebu nastaví všetky vykurovacie plochy. Redukujú sa tak tlakové straty v potrubnej sieti a znížia náklady za elektrickú energiu z distribučnej siete.
Ak chcú spotrebitelia nastaviť vykurovaciu krivku, môže si toto nastavovanie za určitých okolností vyžiadať aj niekoľko dní. Ak je v dome neustále chladno, môže byť príčinou príliš nízka vykurovacia krivka. Pomôcť môže jej postupné zvyšovanie. Ak teploty v miestnostiach nestúpajú dostatočne len na jeseň a na jar, odporúča sa nadvihnúť výšku a trochu zmenšiť sklon.
Šetrenie nákladov nemusí byť vždy spojené s drahými opravami. Prvé výsledky možno dosiahnuť už vtedy, keď majitelia domov nastavia vykurovaciu krivku.
