V oblasti vykurovacích systémov zohrávajú dymovody kľúčovú úlohu pri bezpečnom a efektívnom odvádzaní spalín. Pre moderné kondenzačné kotly sú štandardom systémy s priemerom 80/125 mm, ktoré zabezpečujú optimálny odvod spalín a zároveň prívod spaľovacieho vzduchu. Tento článok sa zameriava na špecifické aspekty dymovodov pre kondenzačné kotly s týmto rozmerom, s dôrazom na materiály, konštrukciu a praktické aspekty ich použitia.
Typy dymovodov a ich použitie
Existujú rôzne typy dymovodov určených pre rôzne druhy kotlov. Pre turbo kotly (kotly s núteným odťahom spalín) sa často používa hliníkový materiál, ktorý je odolný voči prípadnému kondenzátu. Tieto systémy môžu byť súosé (koaxiálne) s priemerom ø60/100 mm alebo ø80/125 mm, kde spaliny prúdia vnútornou rúrkou a spaľovací vzduch je nasávaný vonkajšou rúrkou. Alternatívou je samostatné sanie vzduchu a výduch spalín.
Pre kondenzačné kotly, ktoré pracujú pri nižších teplotách spalín (do 120 °C), je preferovaným materiálom polypropylén (PP). Tento materiál je vysoko odolný voči kyslému kondenzátu, ktorý vzniká pri kondenzačnom procese, a zároveň je dobre tvarovateľný pre jednotlivé komponenty systému. Aj v tomto prípade sa stretávame so súosými systémami ø60/100 mm alebo ø80/125 mm, ktoré zabezpečujú prívod vzduchu a odvod spalín v jednom potrubí. Pre vonkajšie použitie existujú špeciálne súosé dymovody ø80/125 mm s vnútornou polypropylénovou rúrkou a vonkajšou nerezovou rúrkou.
Okrem plastových materiálov sa pre niektoré aplikácie, najmä pri starších systémoch alebo pri viditeľnom napojení na komín, môžu používať aj smaltové alebo plechové dymovody. Pri plánovanom zastavanom dymovode sa odporúča použiť antikor s hrúbkou minimálne 1 mm, ktorý odoláva teplotám až do 1000 °C.
Špecifikácie dymovodov 80/125 mm pre kondenzačné kotly

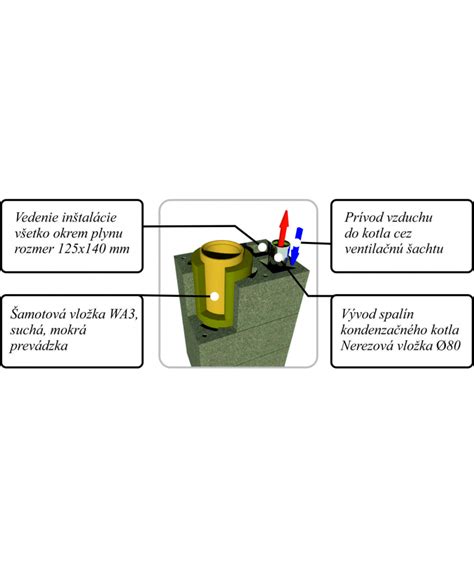

Dymovody s priemerom 80/125 mm sú štandardom pre mnohé moderné kondenzačné kotly. Tento rozmer zabezpečuje dostatočný prietok spalín a vzduchu. Vnútorná rúrka s priemerom 80 mm slúži na odvod spalín, zatiaľ čo vonkajšia rúrka s priemerom 125 mm umožňuje nasávanie spaľovacieho vzduchu z okolia alebo z exteriéru.
Princíp nasávania vzduchu:
- Nasávanie z priestoru: Vhodné pre kotly inštalované vo väčších miestnostiach s dostatočnou ventiláciou (napr. pivnica s otvoreným oknom alebo vetračkou).
- Nasávanie z exteriéru: Zabezpečuje prívod čerstvého vzduchu priamo z vonkajšieho prostredia prostredníctvom dvojitého dymovodu 80/125 mm.
Kompletné sady dymovodov a ich výhody
Na trhu sú dostupné kompletné sady dymovodov, ktoré zjednodušujú inštaláciu a zabezpečujú kompatibilitu s konkrétnymi značkami kotlov. Tieto sady často obsahujú:
- Koleno (napr. 45° alebo 90°)
- Predĺženia s rôznou dĺžkou
- Ukončovacie prvky
- Adaptér na meranie spalín
- Montážny materiál
Použitie kompletnej sady často eliminuje potrebu dokupovať ďalšie komponenty a zaručuje správne fungovanie systému. Napríklad, kompletný vodorovný dymovod pre kondenzačné kotly Junkers alebo Buderus obsahuje všetko potrebné pre inštaláciu cez stenu.
Príklady sád pre konkrétne značky kotlov:
- Protherm S25KZ: Horizontálna zostava cez stenu s priemerom 80/125 mm, ideálna pre plynové kotly Protherm. Zabezpečuje bezpečný odvod spalín a prívod čerstvého vzduchu. Obsahuje rúrku výfuku, rúrku sania, koleno, spony a ružice.
- Súosá rúrka Protherm T25K-1000 DN80/125: Predĺženie s dĺžkou 1 meter pre odvod spalín z kondenzačných kotlov Protherm. Kombinuje odvod spalín a prívod vzduchu v jednom systéme, vyrobená z odolného plastu.
Pri výbere sady je dôležité overiť kompatibilitu s konkrétnym modelom kotla (napr. Protherm Panther Condens, Tiger Condens, Puma Condens, Gepard Condens, Medveď Condens, Lev 25 KKZ90, Lev Heliotwin).
Zásady správneho používania dymovodov
Pri inštalácii a prevádzke dymovodov je potrebné dodržiavať nasledujúce zásady:
- Účel použitia: Dymovod je určený výhradne na vedenie spalín a spaľovacieho vzduchu. Nesmie sa používať na iné účely.
- Maximálna dĺžka: Dĺžka dymovodu medzi kotlom a vyústením nesmie prekročiť hodnotu udávanú v tzv. ekvivalentných metroch (Em) pre daný spotrebič.
- Umiestnenie vyústenia: Miesto na vyústenie dymovodu do voľného priestoru musí spĺňať požiadavky príslušných zákonov a vyhlášok.
- Pripojenie do spoločného komína: Dymovody je možné zaústiť aj do spoločných komínov alebo špeciálnych stavebných kanálov.
- Priemer potrubia: Priemer dymovodu by mal zodpovedať vývodu kotla a priemeru sopúchu komína. Zmeny priemeru dymovodu sú zakázané, okrem redukcie na prípojné otvory.
- Smerovanie: Odporúča sa zapojenie "po vode", kde zúžené hrdlo smeruje ku kotlu.
- Klapka v dymovode: Dymovod s klapkou (ak nie je integrovaná v kotle) je vrelo odporúčaný na reguláciu ťahu komína.
- Materiál: Výber materiálu závisí od typu inštalácie (vnútorná/vonkajšia, viditeľná/skrytá). Pre kondenzačné kotly sú vhodné materiály odolné voči kyslému kondenzátu, ako polypropylén.
Normy a odporúčania:
- Dĺžka rúry ku kachliam by nemala presiahnuť tri metre a zároveň by nemala byť dlhšia ako pätina účinnej výšky komína (meranej od sopúchu po vrchol).
- Dymovody pre turbo kotly sú certifikované podľa STN - EN 1856-1:2003.
