Ako funguje vodné chladenie počítača a sprievodca jeho výberom

V súčasnej dobe sa čoraz častejšie stretávame s počítačmi, ktoré sú chladené vodným chladením. Tento typ chladenia kráča ruka v ruke s pretaktovaním (overclockingom), ktoré násobne zvyšuje požiadavky na chladenie jednotlivých komponentov počítača. Vysoký chladiaci výkon vodného chladenia sa diametrálne líši od ostatných typov chladenia, ako napríklad chladenie vzduchom, a prináša oveľa lepší výkon pri pretaktovaní komponentov.

Prehrievanie komponentov môže viesť k zníženiu výkonu a skráteniu životnosti hardvéru. Efektívne chladenie je kľúčové pre hráčov, ktorí chcú vyťažiť maximum z grafických kariet a procesorov. Vodné chladenie predstavuje efektívny spôsob, ako udržiavať nízke teploty komponentov počítača, či už ide o procesor (CPU) alebo grafickú kartu (GPU), a predĺžiť jeho životnosť. Na rozdiel od tradičného vzduchového chladenia, vodné chladenie využíva kvapalinu na odvádzanie tepla, čo umožňuje dosiahnuť lepšie chladenie a vyšší výkon pri nižšej hlučnosti.

Princíp fungovania vodného chladenia

Vodné chladenie funguje na základe fyzikálnych princípov prenosu tepla. Bežný popis práce vodného chladenia je nasledujúci: vodné bloky odoberajú teplo z komponentov a odovzdávajú ho vode. Vodná pumpa v okruhu ženie ohriatu vodu do radiátora, kde sa voda následne ochladí a putuje ďalej do expanznej nádoby. Tento proces sa neustále dookola opakuje. Teplo z komponentov, ako je CPU alebo GPU, je absorbované vodným blokom, ktorý je v priamom kontakte s povrchom čipu. Následne je teplo prenášané chladivom (zvyčajne destilovaná voda alebo špeciálna chladiaca kvapalina) cez hadice do radiátora. V radiátore je teplo odvádzané do okolitého vzduchu pomocou ventilátorov. Tento cyklus sa neustále opakuje, čím sa zabezpečuje stabilná a nízka teplota komponentov.

Typy vodného chladenia

Na trhu existujú dva hlavné typy vodného chladenia:

1. All-in-One (AIO) systémy

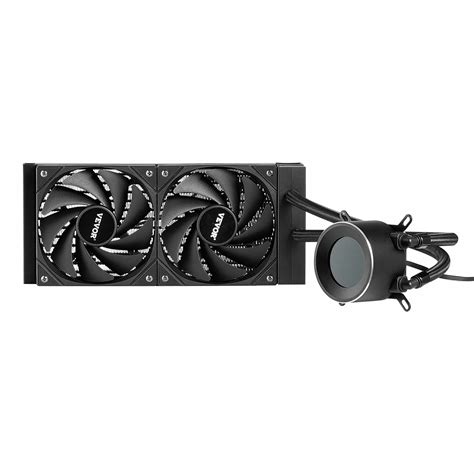

All-in-One (AIO) systémy sú hotové, uzavreté súpravy, ktoré sa ľahko montujú a nevyžadujú údržbu. Pre väčšinu ľudí sú AIO jasnou voľbou, pretože predstavujú jednoduchšie riešenie v porovnaní so stavbou vlastného okruhu.

Príklady AIO chladičov:

• ProGaming GLACIER VIEW 240 Black
• ARCTIC Liquid Freezer III Pro 360 ARGB
• Cooler Master MasterLiquid 240 MLW-D24M-A20PW-R1
• NZXT Kraken Elite 240 RGB RL-KR24E-B1
• Deepcool LE240 V2 R-LE240-BKAMMC-G-2
• Asus TUF Gaming LC II 360 ARGB
• NZXT Kraken 240 RL-KN240-B1
• Asus ROG Ryuo IV SLC 360 ARGB
• Endorfy Navis F240

2. Custom Loop (na mieru stavané okruhy)

Custom loop je riešenie pre fanatikov a nadšencov, ktorí si stavajú vodný okruh sami z jednotlivých komponentov. Tento typ chladenia ponúka maximálnu flexibilitu a potenciál pre najvyšší chladiaci výkon, ale zároveň vyžaduje podstatne viac znalostí, času a finančných prostriedkov.

Kľúčové komponenty vodného chladiaceho systému

Pri stavbe vlastného vodného okruhu sa stretnete s nasledujúcimi komponentmi, pričom každý zohráva dôležitú úlohu:

Vodné bloky

Vodné bloky slúžia na odvod stratového tepla z procesora a ďalších zdrojov produkujúcich teplo. Odoberajú teplo z komponentov a odovzdávajú ho vode. Odporúčajú sa bloky s medenou základňou pre najlepší prenos tepla. Všeobecne možno neodporučiť bloky vyrobené z hliníka, okrem prípadu, keď je celý vodný okruh z hliníka a bez medených súčastí.

• CPU bloky: Medzi kvalitné bloky na CPU s perfektným pomerom cena / výkon patria napríklad EK Water block EK-Supremacy MX s medenou základňou. Špičkové vodné bloky sú Watercool Heatkiller IV, EK Water Blocks EK-Supremacy EVO, Aqua Computer Kryos XT HighFlow a Koolance CPU-380.
• GPU bloky: Pri blokoch na grafickú kartu sa musíme rozhodnúť, či chceme tzv. Full cover blok, tzn. blok chladiaci jadro grafickej karty, jej pamäte a napäťové regulátory, alebo či postačí blok len na jadro. Full cover bloky sú pre grafickú kartu lepšie, ale tiež sú podstatne drahším riešením. Navyše sú kompatibilné väčšinou len s jedným modelom grafických kariet.

Fitinky (Fittings)

Voľba fitiniek je dôležitá pre správne pripojenie komponentov okruhu. V Európe existujú dve normy fitiniek, respektíve závitov. Väčšina kvalitných výrobcov používa 1/4" závity, pretože príliš neobmedzujú prietok vody v okruhu. Existujú tiež polovičné 1/8" závity, ktoré používajú skôr ázijskí výrobcovia ako Thermaltake alebo Zalman. Vhodné je použiť typ s prevlečnou maticou.

Hadičky

Výber hadíc je dôležitý krok. Hadice sa vyrábajú v rôznych veľkostiach, napríklad od 8/6mm cez 10/8mm, 11/8mm až napríklad po 19/13mm. Prvé číslo určuje vonkajší priemer hadice, druhé číslo určuje vnútorný priemer hadice. Najlacnejším variantom je použitie klasických PVC (polyvinylchlorid) hadíc, ovšem daňou za nízku cenu je tvrdosť, a teda je celkom problém urobiť v PC skrini oblúky tak, ako je potreba. Oplatí sa investovať a kúpiť hadice lepšie (napr. Tygon), ktoré sa krásne tvarujú a zalomia sa až v extrémnych prípadoch. Ich nevýhodou je obstarávacia cena a fakt, že časom strácajú svoju priezračnosť a môžu aj šednúť. Najlepšímí hadicami sú aktuálne modely výrobcu Primochill - Primochill Advanced hadice, prípadne kvalitné EPDM EK Water Blocks EK-Tube ZMT hadice.

Čerpadlá (Pumpy)

Čerpadlá sú srdcom vodného okruhu a zabezpečujú nepretržitú cirkuláciu chladiva v systéme. Medzi užívateľmi sú najviac obľúbené čerpadlá Laing, ktoré sa líšia výkonom aj cenou.

• Laing DDC pumpy: Môžu sa pochváliť malými rozmermi, prevádzkou na 12V, veľkou výtlačnou výškou, skvelým prietokom a veľkou tvrdosťou. Odporúča sa ich kombinovať s niektorým z alternatívnych TOPov (v plexi alebo acetal verzii), s ktorým má potom pumpa lepšie prevádzkové vlastnosti a je tichšia. Rovnako v prípade Laing DDC Plus pumpy (18W verzia) sa odporúča pumpu, respektíve jej telo, chladiť špeciálnym kovovým obalom, ktorý slúži ako chladič.
• Laing D5 pumpy: Patria medzi najkvalitnejšie s extra nízkou možnosťou poruchy, skvelým výkonom, možnosťou plynulej regulácie na zadnej strane tela pumpy. Netrpia prehrievaním elektroniky ako v prípade DDC verzií Laing. Pri kúpe Laing D5 je nutné zakúpiť TOP, bez ktorého pumpa nefunguje.

Expanzné nádoby

Expanzné nádoby slúžia na doplnenie chladiacej kvapaliny a odvzdušnenie okruhu, zároveň riadia objem vzduchu a kvapaliny v systéme. Predávajú sa v rôznych prevedeniach. Najčastejšie predávaným typom sú expanzné nádoby klasického valcového typu. Následne sú tiež populárne expanzné nádoby do 5,25" pozícií, pričom podľa modelu zaberajú maximálne 2x 5,25" pozície. Samozrejme existujú rôzne iné mikro expanzné nádoby, vhodné do špeciálnych projektov. Obľúbenou značkou expanzných nádob sú EK Water Blocks EK-RES vo veľkostiach 100, 150, 250 a 400 mm. Najmenšie sa hodia skôr k okruhom so slabším čerpadlom. Pre silnejšie čerpadlá sa odporúča expanzná nádoba s väčšou dĺžkou, s ktorou je zavodňovanie príjemnejšie. Veľkosť 250 mm je univerzálna a hodí sa pre všetky pumpy.

Radiátory

Radiátory slúžia na odvod tepla z chladiacej kvapaliny do okolitého vzduchu. Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi. Ak vlastníme výkonné čerpadlo, môžeme zapojiť do okruhu väčšie množstvo radiátorov a výkon znásobiť. Ideálnymi radiátormi sú dnes výrobky firmy Alphacool s názvami ST30, XT45 a UT60. Jednotlivé verzie sa líšia hrúbkou radiátora a vyrábajú sa pre 120mm, 140mm, alebo aj 180mm ventilátory.

• Pasívne radiátory: Pri pasívnych radiátoroch sa teplo odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla sú spravidla veľké, ťažké a nemožno s nimi dosiahnuť žiadnych zázračných teplôt, ak vlastníte PC s vyšším výkonom. Pokiaľ ale preferujete úplné ticho, je to dobrá voľba. Posledné modely pasívnych radiátorov kombinujú možnosť inštalovať v prípade potreby aj ventilátory.
• Aktívne radiátory: U radiátorov aktívnych používame väčšinou ventilátory o rozmere 120x120 mm, alebo 140x140 mm, ktoré sú v súčasnej dobe najviac rozšírené a pri relatívne nízkych otáčkach produkujú dostatočné množstvo vzduchu postačujúce na prefúknutie lamiel radiátora. Na našom trhu sa môžeme stretnúť s radiátormi vyrobenými pre jeden až deväť ventilátorov, bežne sa používajú radiátory pre jeden až tri ventilátory. Štandardné 27 mm hrubé radiátory sú bežné, ale 38 mm radiátory nielenže zlepšujú odvod tepla, ale tiež pojmú viac tekutiny, čo môže prispieť k lepšej tepelnej zotrvačnosti.

Chladiaca kvapalina

Súčasťou vodného okruhu je aj samotná kvapalina. Dnes je najlepšie používať už vopred namiešané náplne, ktoré obsahujú okrem špičkovo filtrovanej resp. destilovanej vody aj všetky potrebné inhibítory na ochranu vodného okruhu pred riasami a koróziou. Tieto náplne sa predávajú s obsahom 1L až 5L. Prevedenia kvapalín sú rôzne od bežných, transparentných a farebných variácií. V ponuke sú aj špeciálne nepriehľadné pastelové typy, ako aj špeciálne typy určené výhradne do okruhov určených na prezentáciu a kratší čas. Do niektorých typov predpripravených kvapalín je možné dolievať farebné zložky, t.j. farbu na dosiahnutie požadovanej farby.

Údržba vodného okruhu

Vodný okruh je potrebné zavodniť, odvzdušniť a čas od času dolievať kvapalinu (podľa typu okruhu približne raz za štvrť roka) a tiež najlepšie približne raz za rok až dva ju vymeniť (opäť podľa typu okruhu a použitých komponentov a kvapaliny). Z dlhodobého hľadiska si vodné chladenie vyžaduje viac servisnej pozornosti.

Vodné chladenie grafických kariet (GPU)

Vodné chladenie je obzvlášť výhodné pre výkonné grafické karty s vysokou spotrebou energie (TDP), ako sú napríklad modely RTX 4090, RTX 5080 alebo RTX 5090, ktoré môžu prekračovať 400W TDP. Tieto karty generujú značné množstvo tepla, ktoré môže byť pre tradičné vzduchové chladenie náročné efektívne rozptýliť.

Kompatibilita s grafickou kartou

Pred kúpou vodného chladenia pre GPU je kľúčové overiť jeho kompatibilitu s konkrétnym modelom grafickej karty. Každý chladiaci blok je navrhnutý pre určité modely od výrobcov NVIDIA a AMD. Referenčné karty, vyrábané priamo týmito spoločnosťami, zvyčajne ponúkajú lepšiu dostupnosť kompatibilných vodných blokov. Karty s vlastnými PCB (Printed Circuit Board) od rôznych výrobcov môžu vyžadovať špecifické chladenie, ktoré nemusí byť univerzálne dostupné.

Dôležité je tiež skontrolovať rozmery chladiaceho systému a dostupný priestor vo vašej PC skrini, pretože niektoré rozsiahle chladiace systémy nemusia pasovať do menších skriniek. Overte si aj montážne body, aby vodný blok obsahoval potrebné prvky pre vašu grafickú kartu.

Typy vodného chladenia pre GPU

Existujú dve hlavné možnosti na vodné chladenie grafickej karty:

• AIO (All-In-One) systémy: Sú ideálnou voľbou pre začiatočníkov alebo používateľov, ktorí preferujú jednoduchú inštaláciu bez nutnosti riešiť komplexnú montáž vlastného okruhu. Tieto systémy sú predplnené chladivom a obsahujú pumpu, radiátor aj ventilátory v jednom balení. Príklady takýchto systémov zahŕňajú NZXT Kraken G12 alebo Corsair Hydro X Series. Ich hlavné výhody spočívajú v jednoduchej inštalácii, nižšej cene a minimálnej údržbe. Nevýhodou je menej flexibilný dizajn a potenciálne nižší chladiaci výkon v porovnaní s custom loop systémami.
• Custom loop chladiace systémy: Sú určené pre pokročilých používateľov, ktorí požadujú maximálnu prispôsobiteľnosť a najvyšší možný chladiaci výkon. Tieto systémy pozostávajú z individuálnych komponentov: vodného bloku, čerpadla, expanznej nádobky, radiátora a hadíc alebo trubíc. Výhodou je možnosť chladiť viacero komponentov naraz (CPU aj GPU) a dosiahnuť špičkový chladiaci výkon. Nevýhodou sú vyššie počiatočné náklady a zložitejšia montáž, ktorá vyžaduje technické znalosti.

Radiátory a ventilátory pre GPU chladenie

Radiátory sú zodpovedné za efektívne odvádzanie tepla z chladiva do vzduchu. Štandardné rozmery radiátorov zahŕňajú 120 mm, 240 mm a 360 mm. Vo všeobecnosti platí, že väčší radiátor alebo použitie viacerých radiátorov zabezpečí lepší chladiaci výkon. Pri výbere je potrebné zohľadniť priestor v PC skrini.

Porovnanie radiátorov podľa veľkosti:

Ventilátory sú kľúčové pre prúdenie vzduchu cez rebrá radiátora. Vyššia rýchlosť otáčok (RPM) znamená lepší chladiaci výkon, ale aj vyššiu hlučnosť. Kvalitnejšie ventilátory s pokročilými ložiskami zabezpečujú tichší chod aj pri vyšších otáčkach a dlhšiu životnosť. Dôležitým parametrom je aj prúd vzduchu (CFM), ktorý udáva objem vzduchu prechádzajúci ventilátorom za minútu.

Porovnanie vzduchového a vodného chladenia

Pri výbere chladenia sa často stretávame s dilemou: vzduch alebo voda? Obe riešenia majú svoje výhody a nevýhody. V dnešnej dobe sa čoraz častejšie stretávame s počítačmi, ktoré sú chladené vodným chladením, no klasické vzduchové chladenie je stále spoľahlivá alternatíva.

Vzduchové chladenie

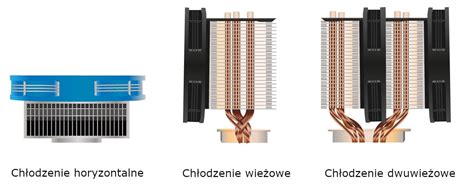

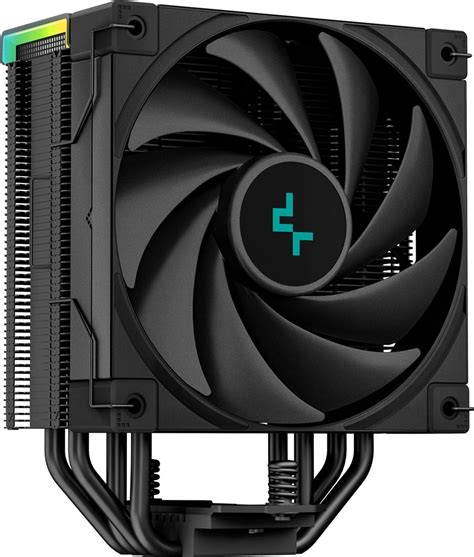

Klasické vzduchové chladenie je geniálne jednoduché. Teplo z procesora je pomocou tepelných trubíc prenášané do rebier chladiča, kde ho ochladzujú ventilátory. Hlavnou výhodou je jeho spoľahlivosť a jednoduchosť. Vzduchový chladič prakticky nemá ako zlyhať, okrem prípadných porúch ventilátorov, ktoré sa dajú vymeniť.

• Výhody: Spoľahlivosť, jednoduchosť inštalácie, nižšia cena základných modelov.
• Nevýhody: Väčšie rozmery na základnej doske, potenciálne problémy s RAM a usporiadaním káblov, obmedzený chladiaci výkon pri extrémnych teplotách a pretaktovaní.

Vodné chladenie

Vodné chladenie je komplexnejšie, ale ponúka vyšší chladiaci výkon a často aj tichšiu prevádzku. Vďaka väčším radiátorom dokážu ventilátory chladiť pri nižších otáčkach, čo znamená menej hluku. Vodné chladenie tiež poskytuje lepšiu tepelnú zotrvačnosť vďaka väčšej tepelnej kapacite vody.

• Výhody: Vyšší chladiaci výkon, tichšia prevádzka (pri správnom nastavení), lepší vzhľad, vyšší potenciál pre pretaktovanie, menšie rozmery na základnej doske (len vodný blok). Podstatne lepšie chladenie, ktoré môže znížiť teplotu GPU až o 50 °C v porovnaní so štandardným vzduchovým chladičom. Nižšie teploty umožňujú grafickej karte automaticky sa taktovať na vyšších frekvenciách, čo vedie k lepšiemu výkonu v hrách a aplikáciách.
• Nevýhody: Vyššia cena, komplexnejšia inštalácia, potenciálne riziko úniku kvapaliny, nutnosť pravidelnej údržby (dopĺňanie kvapaliny, kontrola tesnenia).

Cenové porovnanie

Ceny sa líšia v závislosti od typu a kvality. Počiatočné investícia do kvalitného vodného chladenia je pomerne vysoká. Základné vzduchové chladiče kúpite už od pár stoviek korún. Výkonné vzduchové chladiče stoja okolo 2-3 tisíc korún. AIO chladiče začínajú od približne 2000 korún až po 5-6 tisíc korún za prémiové kusy. Custom loop riešenie pre fanatikov si vyžiada minimálne 15 000 korún a viac. Investícia do vodného chladenia na grafickú kartu býva vyššia v porovnaní so vzduchovými chladičmi. AIO systémy sa pohybujú v cenovom rozmedzí približne 100 - 250 €, zatiaľ čo custom loop systémy môžu stáť 300 € a viac, v závislosti od zvolených komponentov a ich kvality.

Výkon

Všeobecne platí, že veľký vzduchový chladič dokáže konkurovať menšiemu AIO. 240mm AIO chladič nie je automaticky lepší ako kvalitný vzduchový chladič za polovičnú cenu. Naopak, veľký 360mm AIO už vzduchové chladenie prevyšuje. Custom vodné okruhy s dostatočne dimenzovanými radiátormi a výkonnými pumpami ponúkajú najvyšší chladiaci potenciál. Vodný chladič obvykle ponúka vyšší chladiaci výkon, najmä pri použití veľkých radiátorov, a tiež rovnomernejšiu prevádzku ventilátorov vďaka tepelnej zotrvačnosti vody. Voda má väčšiu tepelnú kapacitu ako vzduch, takže dokáže lepšie vyrovnávať špičky zaťaženia.

Hlučnosť a pohodlie

Vodné chladenie je často tichšie, pretože väčšie radiátory umožňujú nižšie otáčky ventilátorov. Vzduchové chladiče sú jednoduchšie na nastavenie. Pri AIO je niekedy potrebné doladiť krivky ventilátorov a pumpy pre optimálnu hlučnosť.

Inštalácia a kompatibilita

Vzduchové chladiče vyhrávajú v jednoduchosti inštalácie. AIO systémy zaberajú na základnej doske len malý vodný blok, ale je potrebné nájsť vhodné miesto pre radiátor. Vzduchové chladenie zaberá viac miesta na základnej doske, čo môže spôsobiť problémy s presahovaním až k slotom RAM a usporiadaniu káblov.

Spoľahlivosť a údržba

Vzduchové chladenie jasne víťazí v spoľahlivosti vďaka absencii pumpy, ktorá je najčastejšou poruchovou časťou AIO. Vzduchový chladič prakticky nemá ako zlyhať. Ventilátory sa občas rozbijú, ale to sa stáva aj pri AIO. Vodné chladenie má viac komponentov, ktoré sa môžu pokaziť. Z dlhodobého hľadiska si vodné chladenie vyžaduje viac servisnej pozornosti.

Vzhľad

Vodné chladenie, najmä AIO systémy, pôsobí modernejšie a high-tech. Mnohé vodné bloky majú dizajnové prvky ako RGB osvetlenie alebo displeje, ktoré dodávajú počítaču vizuálny šmrnc. Počítače s vodným chladením sú vizuálne atraktívne a dodávajú zostave moderný vzhľad. Vzduchové chladiče vyzerajú prakticky, niektoré sú pekné, ale väčšinou to sú jednoducho kovové svietiace vecičky.

Pre koho je vodné chladenie vhodné?

Voľba závisí od vašich potrieb a priorít:

• Pre začiatočníkov a tých, ktorí chcú spoľahlivosť a jednoduchosť: Kvalitný vzduchový chladič.
• Pre tých, ktorí preferujú tichší chod, lepší vzhľad a majú obmedzený priestor na základnej doske: AIO vodné chladenie.
• Pre nadšencov a tých, ktorí chcú maximálny výkon a sú ochotní investovať čas a peniaze do údržby: Custom vodný okruh.

Pri výbere chladenia zvážte kompatibilitu s vašou skriňou a základnou doskou, ako aj hlučnosť a prietok vzduchu. Vodné chladenie je výbornou investíciou pre používateľov, ktorí požadujú maximálny výkon, tichú prevádzku a atraktívny vzhľad svojho počítača, najmä pri vysokom zaťažení.
