Výmenník tepla predstavuje kľúčový prvok moderných vykurovacích a chladiacich systémov, ktorého hlavnou funkciou je efektívny prenos tepelnej energie medzi dvoma alebo viacerými kvapalinami s rôznymi teplotami. Vďaka svojej univerzálnosti nachádza uplatnenie v širokom spektre odvetví, od stavebníctva a priemyslu až po systémy ústredného vykurovania a chladenia.
Fungovanie výmenníkov tepla je založené na základných fyzikálnych princípoch, ako sú konvekcia a vedenie tepla. V praxi tento proces spočíva v tom, že horúca voda z kotla alebo tepelného čerpadla prúdi jedným okruhom výmenníka a odovzdáva svoje teplo chladnejšej vode obiehajúcej v druhom okruhu. Základom efektívneho prenosu tepla je tepelné vedenie - schopnosť materiálov prenášať tepelnú energiu. Na zvýšenie efektivity sa pri konštrukcii výmenníkov optimalizuje plocha výmeny tepla. Konvekcia, teda prenos tepla prostredníctvom pohybu kvapalín, je ďalším dôležitým mechanizmom.
Účinnosť výmenníka tepla ovplyvňuje niekoľko faktorov, vrátane veľkosti výmennej plochy, teplotného rozdielu medzi médiami a ich prietoku. Čím väčší je teplotný rozdiel, tým efektívnejšia je výmena tepla. Preto sú výmenníky navrhované s ohľadom na špecifické požiadavky danej inštalácie, aby sa zabezpečili optimálne prevádzkové podmienky.
Výmenníky tepla zohrávajú kľúčovú úlohu v systémoch vyžadujúcich efektívnu výmenu tepelnej energie, čo priamo prispieva k zníženiu prevádzkových nákladov a zvýšeniu energetickej účinnosti budov. Moderné technológie umožňujú dosiahnuť ešte vyšší výkon a úspory energie, čo otvára cestu k novým inovatívnym aplikáciám.
Typy výmenníkov tepla
Výmenníky tepla sa vyskytujú v mnohých variantoch, od kompaktných modelov používaných v domácich spotrebičoch až po pokročilé priemyselné riešenia. V závislosti od účelu použitia a konštrukcie rozlišujeme niekoľko základných typov:
Doskové výmenníky tepla
Doskový výmenník tepla sa skladá z tenkých, vrstvených dosiek, cez ktoré prúdia médiá. Vďaka veľkej ploche výmeny tepla a kompaktnej konštrukcii sú ideálne tam, kde je potrebná vysoká účinnosť pri obmedzenom priestore. Dosky sú zvyčajne vyrobené z kvalitnej nehrdzavejúcej ocele (napr. AISI 316L), ktorá zabezpečuje dlhú životnosť a odolnosť voči korózii. Doskový výmenník tepla je výkonným riešením, pretože má veľkú výmennú plochu vo vzťahu k svojmu objemu.
Existujú dva hlavné typy doskových výmenníkov tepla: rámové (rozoberateľné) a spájkované. Doskové typy sa ďalej delia na druhy podľa tvaru vlnenia dosiek: s vlnitou doštičkou z rybiej kosti, s vodorovnou a rovnou vlnitou doskou a doštičky v tvare gombíka. V prípade rozoberateľných výmenníkov sa namiesto spájky používajú gumové tesnenia. Zvýšením počtu dosiek možno navýšiť výkon výmenníka. Zároveň však platí, že účinnejšie výmenníky majú vyššie tlakové straty.
Plášťovo-rúrkové výmenníky tepla
Plášťovo-rúrkový výmenník tepla sa skladá z valcového plášťa a sústavy rúr, cez ktoré prúdia médiá. Jeho robustná konštrukcia zaručuje odolnosť voči vysokým tlakom a teplotám, čo z neho robí nenahraditeľné riešenie v chemickom a energetickom priemysle.
Špirálové výmenníky tepla
Špirálový výmenník tepla sa vyznačuje špirálovou konštrukciou, ktorá minimalizuje energetické straty a zabezpečuje rovnomerný prietok médií.
Zemné výmenníky tepla
Zemný výmenník tepla využíva stabilnú teplotu pôdy na predohrev alebo predchladenie vzduchu a vody, čím prispieva k energetickej efektívnosti budovy.
Význam výmenníkov tepla v bytových domoch
Väčšina bytových domov na Slovensku využíva centralizovaný systém dodávky tepla. Existujú však aj systémy s decentralizovanou výrobou tepla pre ohrev teplej vody a vykurovanie, napríklad v podobe domových odovzdávacích staníc tepla. Ešte vyššiu úroveň samostatnosti dosahujú odberatelia cez bytové výmenníkové stanice, inštalované pre samostatné bytové jednotky.
Tradičné systémy založené na centrálnom zdroji tepla, kde sa teplo distribúciou cez rozvodné potrubia dostáva do bytov, často prinášajú značné tepelné straty v závislosti od dĺžky horizontálnych aj vertikálnych rozvodov. Ďalšie straty a zvyšovanie nákladov na teplo vyplývajú aj z nerovnomerného rozloženia teploty medzi bytmi.
Výmenníkové stanice, vrátane bytových výmenníkových staníc, eliminujú väčšinu týchto strát. Zároveň ponúkajú väčšiu flexibilitu a individuálnu reguláciu teploty v domácnosti. Znižujú tiež náklady na údržbu systému a zvyšujú jeho životnosť.
Výhody decentralizovaných systémov s výmenníkmi
- Okamžitá príprava teplej vody: Bytová výmenníková stanica umožňuje prípravu teplej vody podľa okamžitej potreby, čím sa výrazne znižujú straty v porovnaní s centralizovanou dodávkou tepla. Tým sa eliminuje riziko tvorby nebezpečných baktérií v dôsledku stojacej vody v rozvodoch.
- Individuálna regulácia teploty: Poskytuje flexibilnejšiu reguláciu teploty v každej domácnosti.
- Presnejšia fakturácia: Umožňuje presnejšie rozpočítavanie nákladov na teplo.
- Zníženie tepelných strát: Minimalizuje straty vznikajúce pri distribúcii tepla na dlhé vzdialenosti.
Animation of Canal Syphon - A Hydraulic Structure
Funkcia výmenníkov tepla v rôznych aplikáciách
Výmenníky tepla sú nevyhnutným prvkom inštalácií využívajúcich moderné zdroje energie, ako sú kondenzačné kotly alebo tepelné čerpadlá.
- Kondenzačné kotly: Prítomnosť výmenníka v kondenzačných kotloch umožňuje získavanie tepla zo spalín, čo výrazne zvyšuje účinnosť zariadenia.
- Tepelné čerpadlá: Vo výmenníkoch tepla v tepelných čerpadlách dochádza k prenosu tepelnej energie zo spodného zdroja (vzduch, pôda, voda) do vykurovacieho systému. Výmenníky sa používajú na rozdelenie hydraulického systému na dva obvody (napr. glykolový a vodný), čo eliminuje potrebu použitia glykolu v celej inštalácii a chráni tepelné čerpadlo (monoblok) pred zamrznutím. Toto riešenie výrazne znižuje náklady a zlepšuje hydraulické pomery.
- Solárne systémy: V solárnych systémoch je dôležité maximálne využitie slnečnej energie prostredníctvom výmenníkov tepla.
- Geotermálne inštalácie: V geotermálnych systémoch zohrávajú kľúčovú úlohu pri efektívnom riadení tepla pochádzajúceho zo zeme.
- Systémy s viacerými zdrojmi energie: Výmenníky tepla umožňujú optimálne riadenie tepelnej energie v systémoch kombinujúcich rôzne vykurovacie technológie, napríklad plynové kotly a solárne inštalácie.
Výmenníky tepla nachádzajú uplatnenie aj pri prenose tepla medzi kvapalinami (napr. v priemyselných aplikáciách), kvapalinou a plynom, plynom a plynom, alebo pri zmene fázy (vo výparníkoch a kondenzátoroch).
Údržba a čistenie výmenníkov tepla
Pravidelná údržba a správna prevádzka výmenníkov tepla sú kľúčové pre ich dlhú životnosť a efektívnu činnosť. Zanedbanie týchto činností vedie k poklesu výkonu a zvýšeniu prevádzkových nákladov.
Prečo je údržba dôležitá?
Počas prevádzky sa na teplovýmenných plochách výmenníkov tepla postupne usadzujú minerálne a organické látky, ktoré sa nachádzajú v každej vode, ako aj iné nečistoty. Tieto usadeniny (vodný kameň, kal, hrdza) zvyšujú tepelný odpor a obmedzujú účinnosť výmeny tepla. V dôsledku toho zariadenie spotrebúva viac energie, čo vedie k zvýšeniu prevádzkových nákladov. Okrem zníženia prestupových vlastností sa zhoršujú aj hydraulické pomery, čo vplýva na prevádzku celých systémov. Usadeniny môžu tiež urýchliť koróziu a viesť k poškodeniu výmenníka.
Metódy čistenia
Existuje niekoľko metód čistenia výmenníkov tepla:
- Mechanické čistenie: Používa sa pri rozoberateľných výmenníkoch, kde sa jednotlivé dosky čistia mechanicky.
- Hydrodynamické umývanie: Využíva silný prúd vody, často s prídavkom odstraňovača vodného kameňa. Voda pod vysokým tlakom dosahuje aj ťažko dostupné miesta.
- Chemické čistenie: Používajú sa špeciálne čistiace prostriedky (napr. na báze kyseliny citrónovej, dusičnej, mravčej alebo fosforečnej), ktoré rozpúšťajú usadeniny. Je dôležité použiť prostriedky šetrné k materiálom výmenníka a tesneniam. Po chemickom čistení je nevyhnutné dôkladné prepláchnutie čistou vodou.
- Termické čistenie: Patentovaná technológia využívajúca pyrolitické pece, ktorá umožňuje mimoriadne dôkladné vyčistenie aj z ťažko dostupných miest.
Pri čistení je dôležité zohľadniť typ výmenníka (napr. spájkovaný výmenník nie je možné rozobrať bez poškodenia) a typ znečistenia.
Frekvencia čistenia
Frekvencia čistenia závisí od intenzity používania výmenníka a kvality vody. Odporúča sa aspoň raz za dva roky. V systémoch ústredného kúrenia je častejšia frekvencia (raz ročne) odporúčaná, minimálne raz za jeden a pol roka v systémoch úžitkovej vody. Pri intenzívnej prevádzke alebo zaznamenaní poklesu výkonnosti môže byť potrebné častejšie čistenie.
Výber vhodného čistiaceho prostriedku
Pri výbere čistiaceho prostriedku je kľúčové vyhnúť sa látkam, ktoré by mohli poškodiť výmenník, tesnenia alebo iné súčasti. Pre materiály ako nehrdzavejúca oceľ AISI 316L sa často používajú kyselina dusičná alebo mravčia, ktoré sa po vyčistení samovoľne pasivujú. V prípade potreby možno použiť aj špecializované čistiace roztoky, vrátane neutralizačných. Niektoré prostriedky nie sú vhodné pre medenou spájkované výmenníky.
Špecifické aplikácie a riešenia
Výmenníky tepla pre kachle na drevo
Výmenníky tepla pre kachle na drevo slúžia na obnovenie teploty spalín. Odoberajú zvyškové teplo zo spalín odchádzajúcich z dymovodu a odovzdávajú ho do vykurovaného priestoru, čím zvyšujú účinnosť vykurovania a znižujú náklady. Pri ich výbere je dôležité zmerať teplotu spalín (minimálne 150 °C) a zohľadniť priemer dymovodu.

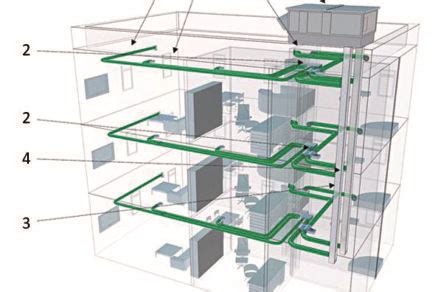

Rekuperácia tepla z kanalizácie a odpadového vzduchu
Inovatívne technológie sa zameriavajú na zachytávanie tepla z odpadovej vody a odpadového vzduchu, ktoré inak unikajú z budov. Systémy založené na princípe tepelného čerpadla, s primárnym okruhom v kanalizačnom kolektore, môžu zabezpečiť značnú časť dodávky teplej vody a vykurovania, čím výrazne zvyšujú efektivitu a znižujú náklady.
Čistenie výmenníka tepla v karavane
Výmenníky tepla v karavanoch a obytných autách umožňujú efektívne ohrievanie teplej vody. Z hygienických dôvodov je nevyhnutné dbať na ich sterilnosť. Pravidelné čistenie, napríklad pomocou kyseliny citrónovej (s následným dôkladným prepláchnutím), pomáha udržiavať ich vysokú účinnosť, hygienickú bezpečnosť a predchádza nákladným poruchám.
Výpočty a návrh výmenníkov tepla
Pri návrhu výmenníka tepla je nevyhnutné poznať niekoľko parametrov, ako sú požadovaný tepelný výkon, prietoky médií, vstupná a výstupná teplota. Na základe týchto údajov a fyzikálnych zákonov sa vypočítava potrebná výmenná plocha. Kľúčovými konceptmi sú stredný logaritmický rozdiel teplôt (LMTD) a počet prenosových jednotiek (NTU), ktoré vyjadrujú náročnosť prenosu tepla.
Tlakové straty (Δp) priamo závisia od veľkosti výmenníka tepla a nepriamo od šmykového napätia, ktoré je mierou turbulencie vo výmenníku. Nesprávne navrhnuté potrubie môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník. Na dosiahnutie optimálnych výsledkov sa odporúča vyžiadať si odborný výpočet pre konkrétny projekt.
