Regulácia obehového čerpadla pomocou termostatu je kľúčovým prvkom pre efektívne a úsporné fungovanie vykurovacích systémov. Termostaty pre čerpadlá slúžia na nastavenie teploty, ktorá je najčastejšie snímaná na kotlovom potrubí, a podľa nameranej hodnoty obehové čerpadlo zapnú alebo vypnú. Toto riešenie nachádza uplatnenie najmä pri nahrievaní zásobníka, akumulačnej nádoby alebo pri ochrane kotlového okruhu.
Termostaty pre čerpadlá sú dostupné v rôznych vyhotoveniach. Najjednoduchšie je klasický príložný termostat, ktorý funguje na princípe bimetalu, ktorý zopne kontakt, najčastejšie fázu čerpadla. Digitálne termostaty ponúkajú pokročilejšie možnosti nastavenia a presnejšiu reguláciu.
Princíp fungovania a použitie príložného termostatu
Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel vo vykurovacích systémoch. Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu.
Na rozdiel od izbových termostatov, ktoré merajú teplotu vzduchu v miestnosti a riadia celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme. Najčastejšie sa pripevňuje priamo na potrubie kotla, radiátora alebo inej časti vykurovacieho systému a sníma teplotu jeho povrchu alebo prietokovej vody.
Pomocou termostatu možno ovládať obehové čerpadlo tak, aby voda vo vykurovacom systéme cirkulovala pri požadovanej teplote. Je to praktické príslušenstvo, ktoré vám pomôže nastaviť ideálnu teplotu vody v potrubí vykurovacieho systému. Tento typ termostatu môžete napríklad použiť ako termostat na kotol - pripevňuje sa priamo na potrubie kotla alebo radiátora a sníma teplotu jeho povrchu.
Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou. Jeho použitie je obzvlášť relevantné v systémoch s plynovým alebo uhoľným kotlom, ktorý nie je vybavený samostatnou jednotkou na ovládanie čerpadla.
Kľúčové vlastnosti a parametre príložných termostatov
Príložné termostaty sa líšia svojimi technickými parametrami a funkciami. Pri výbere je dôležité zohľadniť:
- Rozsah riadenia teploty: Typicky sa pohybuje od 0 do 90 °C, čo pokrýva bežné prevádzkové teploty vykurovacích systémov.
- Hysteréza: Je to rozdiel teplôt, pri ktorom sa termostat prepína medzi stavmi zapnuté/vypnuté. Bežná hodnota je 5 °C.
- Maximálny prúd: Udáva maximálne zaťaženie, ktoré môže termostat spínať (napr. 5A striedavý).
- Napájacie napätie: Väčšina termostatov pracuje na sieťové napätie 230V striedavé.
- Dĺžka príložného čidla: Štandardne býva 1,5 metra, ale je možné získať aj dlhšie snímače.
Špeciálne funkcie
Niektoré modely príložných termostatov ponúkajú dodatočné funkcie:
- Funkcia Antistop: Chráni čerpadlo pred zatuhnutím alebo zanesením počas nečinnosti (napr. mimo vykurovaciu sezónu). Vstavaný procesor pravidelne spúšťa čerpadlo na krátky čas, aby sa udržalo v prevádzkyschopnom stave. Pre túto funkciu je potrebné, aby bol prístroj počas neprevádzkovej sezóny zapnutý.
- Dve LED diódy: Indikujú stav prístroja. Zelená LED dióda signalizuje automatický režim (zapínanie/vypínanie čerpadla podľa teploty), zatiaľ čo súčasne svietiaca zelená a červená LED dióda indikujú nezávislý režim, kedy čerpadlo beží nepretržite.
Upozornenie: Príložné čidlo nie je určené na ponorenie do kvapalín ani na pripojenie k odvodu spalín.
Použitie v rôznych vykurovacích systémoch
Príložné termostaty sú univerzálnym riešením pre rôzne typy kotlov a vykurovacích systémov:
- Systémy s plynovým alebo uhoľným kotlom: Zabezpečujú cirkuláciu vody, keď kotol nie je vybavený vlastnou riadiacou jednotkou čerpadla.
- Systémy s kotlom na ohrev vody: Pri tomto použití je dôležité nastaviť teplotu na prístroji nižšiu, než je teplota snímaná tepelným čidlom.
- Ochrana kotlového okruhu: Zamedzuje zrážaniu vody na povrchu kotla pri ohreve (tzv. "potenie kotla"). Teplota nastavená na termostate by mala byť vyššia ako teplota rosného bodu v miestnosti.
- Nahrievanie zásobníka alebo akumulačnej nádoby: Umožňuje efektívne riadenie procesu ohrevu.
Príklady konkrétnych produktov a ich vlastnosti
Na trhu je dostupných viacero typov príložných termostatov, ktoré sa líšia svojimi funkciami a konštrukčným vyhotovením:
Mechanické termostaty
- Salus AT10F: Mechanický príložný termostat s externým kapilárovým čidlom. Je vhodný pre nastavenie teploty v rozsahu 30 - 90 °C a obsahuje poistku proti nežiaducemu nastaveniu.
- Salus AT10: Jednoduchý mechanický príložný termostat, vhodný na ovládanie obehového čerpadla.
Elektronické a digitálne termostaty
- Termostat TC 1100A: Elektronický termostat s príložným čidlom a funkciou Antystop. Rozsah riadenia teploty je 0-90 °C, hysteréza 5 °C.
- Computherm WPR-100 GD / GE: Digitálne príložné termostaty, ktoré sa montujú na potrubie a zisťujú teplotu média bez nutnosti zásahu do potrubia.
- Siemens RAK-TW.1200B-H: Príložný obmedzovací termostat určený pre vykurovanie a VZT.
Pri výbere je často kladený dôraz na jednoduchosť inštalácie a intuitívne ovládanie. Niektoré termostaty sú napájané batériami, iné zo siete.
Riešenie špecifických problémov
Príložné termostaty môžu byť súčasťou riešení pre rôzne situácie:
- Regulácia vykurovania v podkroví: Pri problémoch s vyregulovaním teploty v rôznych častiach domu (napr. prízemie a podkrovie) sa môžu použiť dva nezávislé bezdrôtové termostaty.
- Ovládanie trojcestného ventilu: Existujú regulátory určené na riadenie trojcestných ventilov v spojení s izbovým termostatom, ktoré neumožňujú zmiešavanie vody, ale len jej uzatváranie/otváranie.
- Kontrola teploty kotla na pevné palivo: Pre monitorovanie teploty kotla, bojlera a dymovej rúry je možné použiť viacero čidiel, prípadne bezdrôtové systémy s displejom.
Termostat příložný TC AT10
Praktické zapojenie obehového čerpadla k termostatu
Pri zapájaní digitálneho termostatu na obehové čerpadlo je dôležité dodržiavať pokyny výrobcu a bezpečnostné predpisy. Vo všeobecnosti sa postupuje nasledovne:
Príprava na pripojenie
Pred akýmkoľvek zásahom do elektroinštalácie je nevyhnutné odpojiť napájanie. Zabezpečte prístup k rozvádzaču a k miestu inštalácie obehového čerpadla.
Zapojenie termostatu

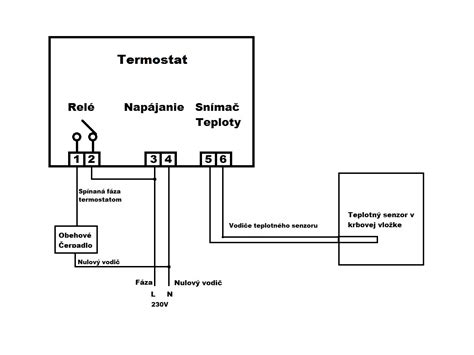

Digitálny termostat sa zvyčajne pripája do obvodu napájania obehového čerpadla. Existujú dva základné spôsoby pripojenia:
- Priame pripojenie: Fázový vodič (L) z rozvádzača sa pripojí na svorku 1 termostatu. Na svorku 2 sa pripojí fázový vodič, ktorý pôjde k obehovému čerpadlu. Svorka 3 slúži na pripojenie druhého fázového vodiča, ktorý zopne čerpadlo pri poklese teploty (alebo podľa nastavenia).
- Pripojenie cez relé/stykač: Ak je výkon čerpadla vyšší ako maximálne zaťaženie termostatu, je potrebné použiť stykač. Termostat potom spína cievku stykača a stykač samotné čerpadlo.
Nulový vodič (N) a ochranný uzemňovací vodič (PE) sa pripájajú priamo k obehovému čerpadlu a k rozvádzaču podľa schémy.

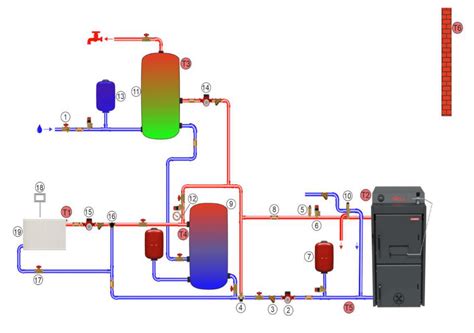

Umiestnenie teplotného čidla
Teplotné čidlo termostatu sa najčastejšie umiestňuje na potrubie kotla alebo na spätné potrubie pred kotlom. Je dôležité, aby bolo čidlo v dobrom kontakte s potrubím a presne snímalo teplotu vody.
Pri zapájaní je potrebné dbať na správne pripojenie všetkých vodičov podľa farebného kódovania a označenia svoriek na termostate a čerpadle.
Princíp fungovania digitálneho termostatu
Digitálny termostat funguje na základe merania teploty pomocou integrovaného alebo externého čidla. Po dosiahnutí nastavenej teploty (alebo po poklese pod nastavenú hodnotu, v závislosti od nastavenia) termostat vyšle signál na pripojené obehové čerpadlo, čím ho zapne alebo vypne.
Nastavenie termostatu:
- Cieľová teplota (SET): Nastavte požadovanú teplotu, pri ktorej sa má aktivovať alebo deaktivovať čerpadlo.
- Mód fungovania (H/C): Nastavte, či má termostat pracovať v režime ohrevu (H) alebo chladenia (C). Pre obehové čerpadlo vo vykurovacom systéme sa používa režim ohrevu (H).
- Hysterézia (d): Tento parameter určuje teplotný rozdiel, pri ktorom sa termostat prepne. Napríklad, ak nastavíte hysteréziu 10 °C a cieľovú teplotu 75 °C, čerpadlo sa zapne pri dosiahnutí 75 °C a vypne až po poklese teploty na 65 °C. Tým sa zabráni častému spínaniu a vypínaniu.
- Kalibrácia (CA): Umožňuje doladiť presnosť merania teploty, čo môže byť užitočné, ak ste predlžovali teplotný senzor.
Príklad nastavenia pre zapnutie čerpadla pri dosiahnutí 75 °C a vypnutie pri 65 °C:
- Stlačte tlačidlo SET a nastavte cieľovú teplotu na 75 °C.
- Stlačte tlačidlo SET na 2-3 sekundy, aby ste sa dostali do menu nastavení. Nastavte mód na H (ohrev).
- Nastavte hysteréziu (d) na 10 °C.
Po nastavení sa všetky zmeny uložia automaticky po niekoľkých sekundách nečinnosti, alebo po opätovnom stlačení tlačidla SET.
Ako zapojiť digitálny termostat na obehové čerpadlo - postup
Proces pripojenia obehového čerpadla k vykurovaciemu systému pomocou digitálneho termostatu pozostáva z niekoľkých etáp.
1. Výber umiestnenia a príprava
Výber lokality: Miesto inštalácie termostatu a čidla sa vyberá na základe nasledujúcich úvah:
- Zabezpečený pohodlný prístup k systému ústredného kúrenia a jeho potrubiu.
- Čidlo sa umiestňuje na potrubie kotla alebo spätné potrubie.
- Pri zapájaní sa postupuje podľa návodu k konkrétnemu typu termostatu a obehového čerpadla.
Vypúšťanie chladiacej kvapaliny: Pred inštaláciou je často potrebné vypustiť chladiacu kvapalinu zo systému. Postupujte podľa návodu k vášmu vykurovaciemu systému.
2. Inštalácia a pripojenie
Montáž čidla: Teplotné čidlo sa pripevní na potrubie pomocou objímky alebo sa vloží do jímky v potrubí.
Elektrické pripojenie:
- Odpojte napájanie!
- Trojžilový kábel sa pretiahne z rozvádzača k termostatu a k obehovému čerpadlu.
- Fázový vodič (L) sa pripojí na svorku 1 termostatu.
- Na svorku 2 termostatu sa pripojí vodič, ktorý pôjde k obehovému čerpadlu (spínaný kontakt).
- Na svorku 3 sa pripojí druhý vodič, ktorý zopne čerpadlo pri poklese teploty (ak je takáto funkcia potrebná).
- Nulový vodič (N) a ochranný uzemňovací vodič (PE) sa pripájajú priamo k obehovému čerpadlu a k rozvádzaču.
- V rozvádzači sa kábel pripája na diferenciálny istič a príslušné svorky.
Dôležité: Pri montáži a inštalácii káblového zväzku musí byť rotor čerpadla vždy umiestnený horizontálne a skupina svoriek pre elektrické pripojenie - na vrchu alebo na boku.
3. Plnenie a kontrola systému
Po pripojení termostatu a obehového čerpadla je potrebné systém znovu naplniť chladiacou kvapalinou a odvzdušniť.
Kontrola systému:
- Skontrolujte tesnosť všetkých spojov.
- Zapnite napájanie a overte funkčnosť termostatu podľa nastavených parametrov.
- Sledujte, či sa obehové čerpadlo spína a vypína v správnych intervaloch a pri správnych teplotách.
Otvorenie centrálnej skrutky: Pred každým spustením obehového čerpadla je potrebné zo zariadenia uvoľniť vzduch otočením centrálnej skrutky proti smeru hodinových ručičiek. Ak sa tak nestane, obehové zariadenie sa rýchlo opotrebuje.
Špecifické riešenia a poradenstvo
V praxi sa môžete stretnúť s rôznymi špecifickými požiadavkami a problémami:
- Ovládanie viacerých čerpadiel: Ak potrebujete ovládať viacero čerpadiel nezávisle, je nutné použiť zodpovedajúci počet termostatov alebo špecializované riadiace jednotky.
- Kontrola teploty kotla na pevné palivo: Na monitorovanie teploty kotla, bojlera a dymovej rúry je možné použiť viacero čidiel a digitálnych termostatov s displejom, prípadne bezdrôtové systémy.
- Regulácia trojcestného ventilu: Existujú regulátory určené na riadenie trojcestných ventilov v spojení s izbovým termostatom, ktoré neumožňujú zmiešavanie vody, ale len jej uzatváranie/otváranie.
- Ochrana proti zamrznutiu a kavitácii: Správne umiestnenie čerpadla a použitie rôznych armatúr (napr. zmiešavacie ventily) pomáha predchádzať problémom ako kondenzácia v kotle alebo poškodenie výmenníka.
V prípade nejasností alebo špecifických požiadaviek je vždy odporúčané konzultovať zapojenie s odborníkom alebo sa dôkladne riadiť návodom k vášmu konkrétnemu zariadeniu.
