V moderných budovách, či už ide o novostavby alebo zateplené rekonštrukcie, sa pojem rekuperácia spomína čoraz častejšie. Dôvodom je snaha o získanie energetického certifikátu triedy A1 potrebného ku kolaudácii a minimalizácia tepelných strát. Rekuperácia je zariadenie určené na vetranie budovy bez nutnosti otvárania okien, pričom výrazne znižuje tepelné straty a zabezpečuje neustály prísun čerstvého vzduchu.
Kvalita vzduchu v interiéri je kľúčová pre naše zdravie, posilňuje schopnosť koncentrácie a výkonnosť, ale zlepšuje aj spánok. Vďaka dokonalej vzduchotesnosti moderných stavieb však dochádza k obmedzeniu prirodzenej výmeny vzduchu. To má za následok vysokú vlhkosť v interiéri, ktorá môže viesť k vzniku plesní, najmä v rohoch miestností pri vonkajších stenách, kde dochádza ku kondenzácii. Rovnako sa zvyšuje koncentrácia CO₂, čo vedie k únave, ospalosti a bolestiam hlavy. Rekuperácia eliminuje tieto problémy a zabezpečuje optimálne vnútorné prostredie.
Čo je rekuperácia a prečo je dôležitá?
Rekuperácia vzduchu je proces spätného získavania tepla z odvádzaného vzduchu a jeho odovzdania čerstvému privádzanému vzduchu. Tento proces prebieha v tepelnom výmenníku (rekuperátore), kde sú prúdy vzduchu oddelené, čím sa zabraňuje prenosu pachov a nemôže dôjsť k zmiešaniu prúdu privádzaného a prúdu odvádzaného vzduchu. Účinnosť rekuperácie tepla sa pohybuje medzi 60 % až 95 %, čo môže viesť k úspore nákladov na vykurovanie až o 50 %.
Riadené vetranie s rekuperáciou tepla zabezpečuje potrebnú minimálnu výmenu vzduchu, znižuje náklady na vykurovanie a chráni životné prostredie. Navyše, vďaka integrovaným filtrom, ktoré zachytávajú jemný prach, peľ a nečistoty, je rekuperácia ideálnym riešením pre alergikov a astmatikov, keďže zamedzuje vstup hmyzu a peľu. Zabezpečením optimálnej vlhkosti sa predchádza aj tvorbe plesní.
Typy systémov riadeného vetrania
Pri riadenom mechanickom vetraní sa vo všeobecnosti rozlišuje medzi centrálnymi a decentralizovanými systémami. Oba typy systémov, v závislosti od oblasti ich použitia, majú svoje individuálne výhody. Spoločným menovateľom je ich schopnosť rekuperovať teplo, čím výrazne znižujú potrebu tepla na vetranie.
- Centrálna rekuperácia: Ide o jednu centrálnu jednotku umiestnenú napríklad v podkroví domu, ktorá vďaka sústave potrubí vedených pod stropom odvetráva všetky miestnosti v dome. Toto je najznámejšia forma rekuperácie na Slovensku. Výhodou centrálnej jednotky je komplexnosť, čo znamená „starosť“ len o jedno zariadenie a po realizácii ide o na pohľad takmer neviditeľné, veľmi decentné riešenie. Nevýhodou môže byť vyššia vstupná investícia, nutnosť nájsť a obetovať priestor pre pomerne veľké zariadenie a zásah do stropu v každej miestnosti. Toto riešenie je ideálne pre novostavby a rozsiahle rekonštrukcie. Centrálne vetracie jednotky Viessmann majú aj automatický letný bypass, ktorý obíde výmenník tepla počas teplých letných nocí pre prirodzené chladenie.
- Decentrálna rekuperácia: Je v podstate akési čiastočné vetranie - pre každú miestnosť zvlášť. Jednotky sa inštalujú priamo do vonkajšej steny jednotlivých miestností. Eliminuje sa tým potreba rozsiahlych potrubných rozvodov.
Ako funguje decentrálne vetranie s rekuperáciou?
Decentrálne vetracie systémy s rekuperáciou tepla zabezpečujú cielený a pohodlný prísun čerstvého, filtrovaného vzduchu do jednotlivých miestností a zároveň odvod vydýchaného vzduchu, pričom minimalizujú tepelné straty. Inštalujú sa priamo do obvodových stien jednotlivých miestností.
Výhody decentrálneho vetrania
Decentrálne systémy ponúkajú mnoho výhod, najmä v určitých situáciách:
- Flexibilita: Možnosť rozhodnúť sa pre rekuperáciu len v niektorých miestnostiach (napríklad len v spálňach, kuchyni alebo v kúpeľni, kde je problém s vlhkosťou).
- Postupná inštalácia: Vstupná investícia nemusí byť taká vysoká ako pri centrálnej rekuperácii, pretože jednotky možno inštalovať postupne.
- Jednoduchá inštalácia: Nie sú potrebné potrubné rozvody. Na jednoduchú inštaláciu stačí nástenný difúzor alebo otvor vyvŕtaný cez vonkajšiu stenu príslušnej miestnosti a elektrická prípojka.
- Regulácia: Možnosť regulácie vetrania v rôznych miestnostiach podľa individuálnych potrieb.
- Vhodnosť pre existujúce budovy: Decentrálne systémy sú ideálne na modernizáciu a dodatočnú inštaláciu v už hotových domoch, kde by inštalácia centrálneho systému bola príliš náročná alebo nákladná.
- Nižšie náklady: Vo väčšine prípadov sú decentrálne vetracie jednotky lacnejšie ako centrálne systémy.
Nevýhody decentrálneho vetrania
Aj keď má decentrálne vetranie mnoho výhod, je dôležité zvážiť aj jeho špecifiká:
- Elektrická prípojka pre každú jednotku: Každá jednotlivá vetracia jednotka si vyžaduje vlastnú elektrickú prípojku (napríklad 230 V, ako v prípade Vitovent 200-D, alebo dátový kábel, ako v prípade Vitovent 100-D).
- Starostlivosť o viac zariadení: Vyžaduje sa údržba (čistenie alebo výmena filtrov) viacerých jednotiek.
- Zariadenie priamo v miestnosti: Elektrozariadenie je priamo v miestnosti.
- Potenciálna hlučnosť: Hoci moderné jednotky sú veľmi tiché, citlivejšie osoby môžu pociťovať rušenie hlukom prúdenia vzduchu, najmä v priestoroch na spanie.
- Nižší prietok vzduchu: Decentrálne jednotky vetrajú len jednotlivé miestnosti, a tak majú nižší prietok vzduchu ako centrálne systémy, ktoré sú určené na vetranie celého domu.
Konštrukčné typy decentrálnych vetracích systémov
Decentrálne vetracie systémy s rekuperáciou tepla sa delia v zásade na dve hlavné skupiny:
1. Jednotky s nepretržitou prevádzkou (permanentné ventilátory)
Tieto jednotky sa nazývajú aj permanentné ventilátory. Sú to kompletné vetracie jednotky so zabudovaným krížovým protiprúdovým výmenníkom tepla. Jednotky majú dva ventilátory, ktoré súčasne dopravujú vzduch. Výsledkom sú dva prúdy vzduchu:
- Vonkajší a prívodný prúd: Privádza čerstvý vzduch do miestnosti.
- Odvádzací a výfukový prúd: Odstraňuje vydýchaný vzduch z miestnosti do vonkajšieho prostredia.
Krížový protiprúdový výmenník tepla je umiestnený medzi týmito dvoma prúdmi vzduchu, kde sa teplo z vnútorného vzduchu spätne získava a odovzdáva privádzanému vzduchu. Vďaka integrovaným filtrom a zodpovedajúcej konštrukcii jednotky nemôžu do miestností preniknúť čiastočky nečistôt ani hluk z vonkajšieho prostredia. Permanentné ventilátory môžu privádzať vzduch do jednotlivých miestností a vetrať ich, a môžu sa inštalovať do vonkajšej steny v oblastiach s prívodom vzduchu (obývacia izba, spálňa alebo detská izba) aj v oblastiach s odvodom vzduchu (kuchyňa, kúpeľňa alebo WC).
2. Jednotky s reverznou prevádzkou (push-pull alebo kyvadlové ventilátory)
Existujú aj ďalšie označenia pre decentralizované vetracie systémy v reverznej prevádzke, ako napríklad push-pull jednotky alebo kyvadlové ventilátory. Na rozdiel od svojich náprotivkov s nepretržitou prevádzkou majú kyvadlové ventilátory len jeden ventilátor a jeden tepelný zásobník. Dve neustále komunikujúce jednotky sú zodpovedné za požadovanú rýchlosť výmeny vzduchu. Kým jedna zabezpečuje odstraňovanie vydýchaného vzduchu, druhá zabezpečuje prívod čerstvého vzduchu.
Obe jednotky sú navzájom prepojené prostredníctvom regulátora. Tým sa zabezpečí, že smer otáčania ventilátorov sa približne po 70 sekundách zmení a prúd vzduchu sa tak dopravuje v opačnom smere. Jedna jednotka nasáva teplý vnútorný vzduch cez akumulačné jadro a vyfukuje ho von, zatiaľ čo druhá jednotka nasáva čerstvý vonkajší vzduch a vháňa ho do miestnosti cez predtým ohriate akumulačné jadro. Aj tieto jednotky disponujú filtrami proti nečistotám z vonkajšieho prostredia a chránia pred hlukom z ulice. S dvojicou kyvadlových ventilátorov možno súčasne privádzať a odvádzať vzduch do dvoch prívodných priestorov, ak je medzi týmito dvoma miestnosťami vzduchové prepojenie. Tieto jednotky sa spravidla neinštalujú v oblastiach s odsávaným vzduchom.
Kľúčové komponenty: Výmenníky tepla
Srdcom každého vetracieho systému s rekuperáciou tepla je práve výmenník tepla. V decentrálnych jednotkách sa často stretávame s týmito typmi:
- Krížový protiprúdový výmenník tepla: Prúdy odvádzaného a privádzaného vzduchu sú oddelené polymérovými vrstvami, čo bráni ich miešaniu a umožňuje prenos len tepelnej energie.
- Entalpický výmenník: Je špecifickým typom krížového protiprúdového výmenníka, ktorý dokáže z odvádzaného vzduchu získať nielen teplo, ale aj vlhkosť. Toto je umožnené polopriepustnou membránou, ktorá prepúšťa len vlhkosť a teplo, zatiaľ čo pachy a nečistoty zachytáva. Entalpický výmenník zabraňuje tvorbe kondenzátu a ľahko sa čistí, pričom zabezpečuje optimálnu rekuperáciu tepla a vlhkosti. Špeciálne membrány entalpického výmenníka zabraňujú prenosu plesní a množeniu baktérií, možno ich ľahko vyčistiť prepláchnutím vodou, a tak zabezpečiť vysokú účinnosť rekuperácie i po mnohých rokoch. Vetracie jednotky s entalpickým výmenníkom pracujú bez obmedzení až do -5 °C.
Inštalácia a umiestnenie decentrálnych jednotiek
Decentrálne vetranie sa vyznačuje pomerne jednoduchou inštaláciou. Jednotky sa inštalujú priamo do vonkajšej steny jednotlivých miestností. Na jednoduchú inštaláciu stačí vyvŕtať otvor do obvodovej steny a zabezpečiť elektrickú prípojku (napríklad 230 V). Nie je potrebné inštalovať rozsiahly systém rozvodu vzduchu.
Pre novostavby existujú špeciálne stenové bloky, do ktorých sa dajú vetracie jednotky vložiť už počas výstavby. Pri modernizácii starších budov, kde by bol centrálny systém náročný na realizáciu, sú decentrálne systémy často najvhodnejším riešením. Keďže sa vydýchaný vzduch hromadí v hornej časti miestnosti, mali by sa tam podľa možnosti umiestniť vetracie jednotky.
Špecifické modely decentrálnych jednotiek (príklady)

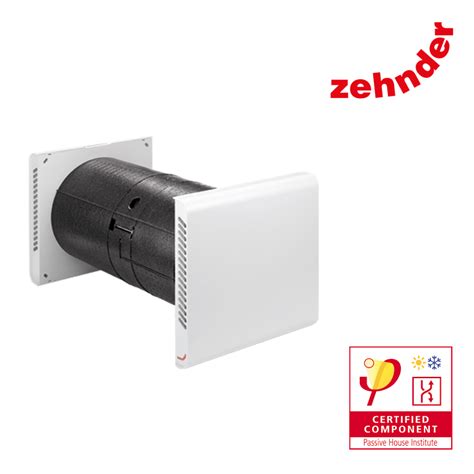

Zehnder ComfoSpot 50
Táto decentralizovaná vetracia jednotka Zehnder ComfoSpot 50 na vetranie jednotlivých miestností alebo malých bytov (do cca 45 m²) potrebuje na inštaláciu iba otvor s priemerom 340 mm vyvŕtaný v stene a elektrický prívod 230 V. Montážna rúrka sa dá ľubovoľne skrátiť pre hrúbky stien od 350 do 600 mm. Do nej sa napevno zasunie teleso jednotky z EPP, v ktorom je umiestnená všetka technika vrátane entalpického výmenníka, ktorý zaisťuje, že nie je nutné riešiť prípadný odvod kondenzátu a jeho spádovanie cez fasádu domu.
Na fasáde, ako aj v obytnom priestore je vidieť iba nenápadný krycí panel s rozmermi 376 × 380 × 50 mm, ktorý sa dá nalakovať a opticky prispôsobiť prostrediu. Vo vnútornom krycom paneli je integrované ovládanie jednotky, pomocou ktorého možno vyberať zo štyroch rýchlostí vetrania alebo jednotku vypnúť. Navyše, na zvýšenie komfortu i účinnosti vetrania možno využiť doplnkové funkcie ovládania pomocou snímačov vlhkosti, VOC a CO₂. Displej upozorňuje na potrebu výmeny filtrov, ktoré si užívateľ bytu môže jednoducho bez náradia vymeniť sám. Iná údržba nie je nutná. Jednotka Zehnder ComfoSpot 50 môže za hodinu vymeniť až 55 m³ vzduchu a pracuje extrémne potichu: v trojmetrovej vzdialenosti predstavuje hladina hluku jednotky pri dodávanom objeme vzduchu 30 m³/h iba cca 25 dB(A). Prevádzkové náklady sú nízke, príkon je cca 5 W pri 2. rýchlosti vetrania.

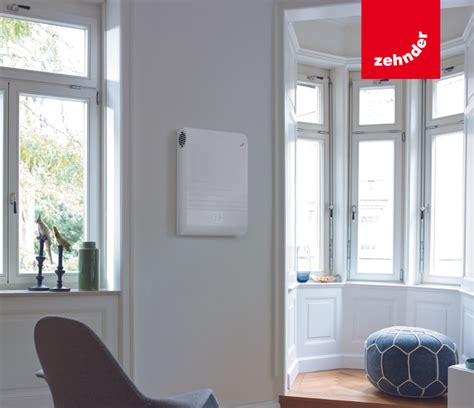

Zehnder ComfoAir 70
Prvotriedna decentralizovaná vetracia jednotka Zehnder ComfoAir 70 s rekuperáciou tepla a vlhkosti trvalo zabezpečuje prísun čerstvého čistého vzduchu pre jednu miestnosť alebo malý dvojizbový byt (do cca 65 m²). Vyžaduje otvor v stene s priemerom 280 mm a hrúbku steny 280 - 600 mm, na prevádzku je potrebný elektrický prívod 230 V.
ComfoAir 70 umožňuje napojenie druhej miestnosti. Plochým potrubím Zehnder flat51 s výškou 51 mm, integrovaným do steny, sa prepojí s kuchyňou, odkiaľ sa nasáva vlhký vydýchaný vzduch. Jednotka má elegantný dizajn a nízku hlučnosť - pri objeme vzduchu 40 m³/h je to iba cca 23 dB(A). Ľahko sa obsluhuje pomocou LED displeja so štyrmi voliteľnými úrovňami vetrania a funkciou vypnutia. Displej upozorňuje na potrebu výmeny filtrov. Veľkoryso dimenzovaný entalpický výmenník zaisťuje využitie až 89 % tepla a 71 % vlhkosti z odvádzaného vzduchu. Jednotka Zehnder ComfoAir 70 môže za hodinu vymeniť až 65 m³/h vzduchu.
Rekuperácia v okne
Možno ste o tom ešte ani nepočuli, no už aj u nás na Slovensku sa dajú zakúpiť okná, ktoré obsahujú akúsi mini rekuperačnú jednotku. Nejde len o „vetráčiky“ v okne. Ide o dômyselné zariadenie riadené automaticky (alebo aj manuálne ak chcete), ktoré odvetrá požadovanú miestnosť a zároveň zachytí prach, peľ a nečistoty a do miestnosti sa dostane len čistý vzduch. Navyše ohriaty odpadovým vzduchom, čím šetrí energie a naše peniaze. Nevýhodou je nutná výmena okien aj s rámom, privedenie elektriky a údržba každého rekuperačného okna zvlášť.
Prevádzkové náklady a údržba
Decentrálne vetracie systémy sú pri modernizácii nákladovo efektívnejšie, pretože nevyžadujú rozsiahly distribučný systém. Vo väčšine prípadov sú decentrálne vetracie jednotky lacnejšie ako centrálny vetrací systém. V porovnaní s centrálnym vetracím systémom je však náročnosť údržby decentrálneho variantu o niečo vyššia, keďže je potrebné kontrolovať a meniť viacero namontovaných filtrov v decentrálnych jednotkách. Filtre vo všetkých vetracích systémoch sú absolútne nevyhnutné pre hygienickú prevádzku a zadržiavajú nečistoty, peľ a iné častice. Mnohé jednotky sú vybavené indikátorom výmeny filtra.
Hladina hluku a komfort
Hoci decentrálne jednotky pracujú ticho, niektorí citlivejší ľudia môžu pociťovať rušenie hlukom prúdenia vzduchu, najmä v priestoroch na spanie. V porovnaní s centrálnymi systémami, ktoré majú komponenty umiestnené mimo obytných priestorov a využívajú tlmiče hluku, je hladina hluku centrálneho vetracieho systému zvyčajne nižšia ako hladina hluku decentrálneho systému. Jej výška však závisí aj od konštrukcie, nastavenia a umiestnenia difúzorov. Všetky vetracie jednotky Viessmann pracujú už od výroby veľmi ticho.
Decentrálne vetranie v praxi: Modernizácia a novostavby
Decentrálne vetracie systémy sa v praxi osvedčili ako najvhodnejšie riešenie pre existujúce budovy, najmä pri modernizácii. Ich pomerne jednoduchá dodatočná inštalácia bez potreby rozsiahlych stavebných úprav ich robí veľmi atraktívnymi. Môžu byť inštalované špeciálne do jednotlivých miestností, kde sa napríklad vyskytol problém s vlhkosťou.
V novostavbách je tiež možné použiť decentralizovaný vetrací systém, najmä pre bytové domy (na vetranie jednotlivých miestností) alebo v starších bytoch. Výber vetracieho systému závisí od mnohých faktorov, vrátane charakteristík budovy, rozsahu modernizácie a individuálnych požiadaviek. Hoci sú jednotky tiché, veľmi citlivé osoby môžu pociťovať rušenie hlukom prúdenia vzduchu, najmä v priestoroch na spanie. Náročnosť plánovania decentralizovaného vetracieho systému je nižšia ako pri centrálnom systéme. Pre efektívnu a tichú prevádzku sú však nevyhnutné odborné znalosti dodávateľa, ktorý pomôže s dimenzovaním systému, optimálnym umiestnením vzduchových difúzorov a výberom vhodného typu jednotky.
Výhody riadeného vetrania pre zdravie a pohodu
Decentrálny systém vetrania prispieva k lepšej kvalite vzduchu a lepšej ochrane budov. Zabezpečuje trvalo dobré vnútorné prostredie. Okrem toho zabraňuje tvorbe plesní a poškodeniu vlhkosťou tým, že odstraňuje vlhkosť. Systémy s rekuperáciou tepla umožňujú aj efektívne využitie tepla. Tým sa na jednej strane šetria náklady majiteľov domov na vykurovanie a na druhej strane sa znižuje zaťaženie životného prostredia. Vetracie jednotky dodávajú do miestnosti čerstvý vzduch, vlhký vydýchaný odvádzajú von - takže už netreba riešiť výmenu vzduchu otváraním okien, pričom dochádza k veľkým energetickým stratám.
Čerstvý vzduch je pre vnútornú klímu budov zásadný: posilňuje schopnosť koncentrácie a výkonnosť, ale zlepšuje aj spánok. Pri využití vetracích jednotiek prebieha výmena vzduchu bez prievanu: nevíri sa pri nej prach a celkovo prospieva zdraviu. Predovšetkým alergici ocenia výkonné filtre v jednotkách, ktoré zachytávajú jemný prach a peľ. Redukciou vyššej vlhkosti sa zabraňuje tvorbe plesní, vznikajúcich pri nedostatočnom vetraní. V letnom období môžeme rekuperačnú jednotku použiť ako prírodnú klimatizáciu, potrebujeme na to zemný kolektor. Ventilátor rekuperačnej jednotky vháňa vzduch zo zemného kolektora do obytných priestorov, priestory sú tak klimatizované s takmer nulovými nákladmi (náklady na elektrickú energiu sú zanedbateľné).
Legislatíva a normy
V Slovenskej republike definujú požiadavky na vnútorné prostredie budov a vetranie rôzne vyhlášky a technické normy, ako napríklad vyhláška MZ SR č. 124/2017 Z. z. a STN EN 16798-1: 2019. Tieto normy stanovujú hygienické požiadavky na mikroklímu a vetranie bytových priestorov. V technických správach projektovej dokumentácie sa často uvádza, že vetranie bude zabezpečené prirodzeným spôsobom, čo je však po zateplení budov a výmene okien nedostatočné. V moderných, energeticky účinných budovách už prirodzené vetranie oknami často nie je dostatočné a jediným technickým riešením je systém riadeného núteného vetrania.
