Decentrálna rekuperácia s keramickým akumulátorom predstavuje moderné a účinné riešenie pre vetranie obytných, kancelárskych či komerčných priestorov s cieľom minimalizovať tepelné straty. Tieto systémy sú navrhnuté tak, aby zabezpečili optimálnu výmenu vzduchu, rekuperáciu tepla a vlhkosti, čím prispievajú k zdravej klíme v interiéri bez potreby rozsiahlych stavebných úprav.
Princíp fungovania decentrálnej rekuperácie
V porovnaní s tradičným vetraním otváraním okien, ktoré vedie k úniku tepla v zime a vnikaniu nečistôt do interiéru počas celého roka, decentrálne rekuperačné jednotky ponúkajú kontrolovaný proces. Tieto systémy obsahujú vzduchové filtre, ktoré čistia privádzaný vzduch pred vstupom do obytného alebo pracovného priestoru. Vďaka tomu sa zamedzuje vnikaniu znečisťujúcich látok, ako je jemný prach, peľ či výfukové plyny.
Princíp fungovania spočíva v striedavom cykle prívodu a odvodu vzduchu. Ventilátor v jednotke zmenou smeru otáčania zabezpečuje nepretržité odsávanie vydýchaného vzduchu z miestnosti a zároveň prívod čerstvého vzduchu z exteriéru. Kľúčovým prvkom je integrovaný keramický výmenník tepla, ktorý počas fázy odsávania akumuluje tepelnú energiu z vydýchaného vzduchu. Následne, počas fázy prívodu čerstvého vzduchu, túto akumulovanú energiu uvoľňuje späť do privádzaného vzduchu, čím dochádza k efektívnemu spätnému získavaniu tepla.
Typický cyklus trvá približne 70 sekúnd, počas ktorých sa strieda fáza odsávania s fázou prívodu čerstvého vzduchu, čím je zabezpečená nepretržitá výmena vzduchu v miestnosti. Účinnosť rekuperácie tepla sa pri týchto systémoch pohybuje až okolo 94 %.
Výhody decentrálnej rekuperácie s keramickým akumulátorom
Decentrálne systémy riadeného vetrania s rekuperáciou tepla ponúkajú oproti centrálnej rekuperácii niekoľko významných výhod, najmä pri rekonštrukciách a v existujúcich budovách.
Energetická účinnosť a úspora
- Vysoká účinnosť rekuperácie tepla: Dosahuje až 94 %, čím výrazne znižuje energetické straty.
- Nízka spotreba energie: Pohybuje sa v rozmedzí 1,5 - 4,7 W, čo radí jednotky do energetickej triedy A.
- Zníženie nákladov na vykurovanie: Využitím tepla z odvádzaného vzduchu sa znižuje potreba dodatočného vykurovania.
Komfort a kvalita vnútorného prostredia
- Tichá prevádzka: Hlučnosť sa pohybuje v rozmedzí 22 - 30 dB, čo je vhodné aj do citlivých prostredí ako spálne či kancelárie.
- Čistý privádzaný vzduch: Vzduchové filtre zachytávajú prach, peľ a iné nečistoty.
- Kontrola vlhkosti: Pomáha predchádzať vzniku plesní v miestnostiach s vysokou vlhkosťou, ako sú kúpeľne či kuchyne.
- Nepretržitá výmena vzduchu: Zabezpečuje stály prísun čerstvého vzduchu bez nutnosti otvárania okien.
Jednoduchá inštalácia a flexibilita
- Minimálne stavebné úpravy: Inštalácia nevyžaduje rozsiahle stavebné práce ani zložitú konštrukciu vzduchových rozvodov.
- Flexibilita inštalácie: Možnosť inštalácie po jednotlivých miestnostiach umožňuje lepšie plánovanie nákladov.
- Kompaktné rozmery: Vyžadujú iba priemer otvoru v obvodovej stene 160 - 180 mm (v závislosti od modelu).
- Ideálne pre rekonštrukcie: Vhodné aj do starších budov, kde je inštalácia centrálneho systému náročná alebo nemožná.
Pokročilé funkcie a ovládanie
Moderné decentrálne rekuperačné jednotky sú často vybavené pokročilými technológiami pre maximálne pohodlie a kontrolu:
- Wi-Fi modul: Umožňuje prepojenie s hlasovými asistentmi (Alexa, Google Home, Amazon Echo) a diaľkové ovládanie prostredníctvom mobilnej aplikácie (napr. Smart Life - Smart Living).
- Mobilná aplikácia: Poskytuje intuitívne nastavenie prevádzkových režimov, monitorovanie kvality vzduchu v reálnom čase a možnosť integrácie s ďalšími smart zariadeniami (senzory vlhkosti, teploty, CO2) pre automatizáciu.
- Diaľkové ovládanie: Štandardná súčasť mnohých modelov pre jednoduché ovládanie základných funkcií.
Stiahnutie a spárovanie mobilnej aplikácie
Údržba a životnosť
Údržba decentrálnych rekuperačných jednotiek je pomerne jednoduchá a zameriava sa predovšetkým na:
- Čistenie filtrov: Odporúča sa vykonávať každé 3 mesiace.
- Výmena filtrov: Filtre by sa mali vymieňať približne každé 2 roky.
- Čistenie keramického výmenníka: V závislosti od typu a odporúčaní výrobcu.
Dodržiavanie týchto pokynov je kľúčové pre zachovanie vysokej účinnosti jednotky a predĺženie jej životnosti. Životnosť systému sa líši podľa typu a výrobcu, ale pravidelnou údržbou ju možno výrazne predĺžiť.
Porovnanie s centrálnou rekuperáciou

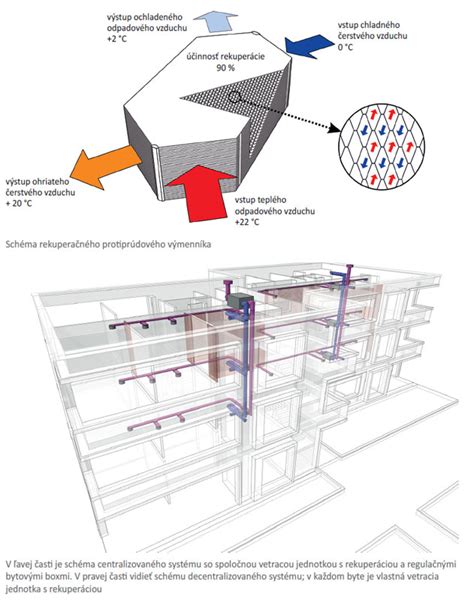

Zatiaľ čo centrálna rekuperácia je integrovaný systém pre celú budovu s jednou centrálnou jednotkou a rozvodmi do viacerých miestností, decentrálna rekuperácia pozostáva z viacerých jednotiek umiestnených priamo v obvodových stenách jednotlivých miestností. Inštalácia centrálnych systémov si často vyžaduje rozsiahle stavebné úpravy a je preto vhodnejšia najmä do novostavieb. Naopak, decentrálne systémy sú ideálne pre energeticky účinnú renováciu existujúcich budov, kde je inštalácia potrubných rozvodov komplikovaná alebo nemožná. Náklady na decentrálny systém sú zvyčajne nižšie ako pri centrálnom systéme, čo umožňuje lepšie rozplánovanie investície.
Je však dôležité poznamenať, že v porovnaní s centrálnou rekuperáciou má lokálna rekuperačná jednotka obvykle nižší celkový výkon.
Technické predpoklady pre inštaláciu
Pre úspešnú inštaláciu decentrálnej rekuperačnej jednotky je potrebné splniť niekoľko technických predpokladov:
- Dostupnosť vonkajšej steny: Každá jednotka potrebuje priamy prístup k exteriéru pre prívod čerstvého a odvod znečisteného vzduchu.
- Možnosť vyvŕtania otvoru v stene: Pre inštaláciu jednotky je nutné vyvŕtať otvor s priemerom zodpovedajúcim konkrétnemu modelu (typicky 160 - 180 mm). Využitie technológie jadrového vŕtania minimalizuje vibrácie a poškodenie steny.
- Elektrická prípojka: Jednotka potrebuje napájanie.
- Dostatok miesta na montáž: Priestor pre umiestnenie jednotky v interiéri aj exteriéri.
V prípade potreby je možné zabezpečiť aj montáž odborníkmi, čo zaručuje najlepšie výsledky a optimálnu funkčnosť systému.
