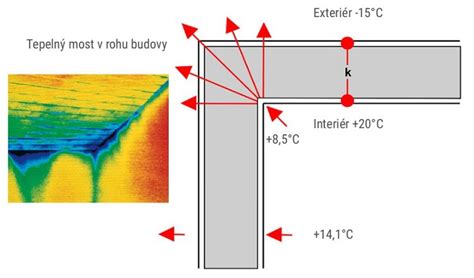

Modernizáciu energetických systémov v existujúcich budovách neustále podnecujú rastúce náklady na energie v oblasti bývania. Modernizácia má za následok aj to, že staršie byty sú natoľko nepriedušné, že v nich nemôže dochádzať k dostatočnej výmene čerstvého vzduchu. Dôsledkom je vysoká vlhkosť v interiéri, ktorá môže viesť k vzniku plesní, najmä v budovách s izolovanými vonkajšími stenami. Obzvlášť rizikové sú rohy miestností pri vonkajších stenách, pretože tu dochádza ku kondenzácii vlhkosti.
Význam a výhody moderných decentralizovaných ventilačných systémov
Decentralizované vetranie s rekuperáciou tepla nielenže zabezpečuje potrebnú minimálnu výmenu vzduchu. Vďaka spätnému získavaniu tepla z odvádzaného vzduchu a jeho odovzdávaniu studenému privádzanému vonkajšiemu vzduchu je potrebné menej energie na vykurovanie. Dosahuje sa až 90-percentná úroveň rekuperácie tepla. Tým sa znižujú náklady na vykurovanie a chráni sa životné prostredie.
Jednoduchosť inštalácie a flexibilita
Jednou zo zvláštností tejto technológie je pomerne jednoduchá inštalácia. Decentralizované vetracie systémy sa môžu špeciálne inštalovať do jednotlivých miestností. Nie je potrebné inštalovať systém rozvodu vzduchu. Na jednoduchú inštaláciu stačí nástenný difúzor alebo otvor vyvŕtaný cez vonkajšiu stenu príslušnej miestnosti a elektrická prípojka. Bytové jednotky môžu byť vybavené niekoľkými jednotkami, ktoré pracujú nezávisle od seba. Možná je aj kombinácia centrálnych a decentralizovaných vetracích systémov.
Typy decentralizovaných vetracích systémov s rekuperáciou tepla
Na vysvetlenie fungovania decentralizovaného mechanického vetrania je potrebné najprv rozlišovať. Decentralizované vetracie systémy s rekuperáciou tepla sa v zásade delia na dve skupiny: jednotky s nepretržitou prevádzkou a jednotky s reverznou prevádzkou. Obidva typy sa môžu ovládať manuálne alebo podľa potreby prostredníctvom snímačov CO₂ alebo vlhkosti.

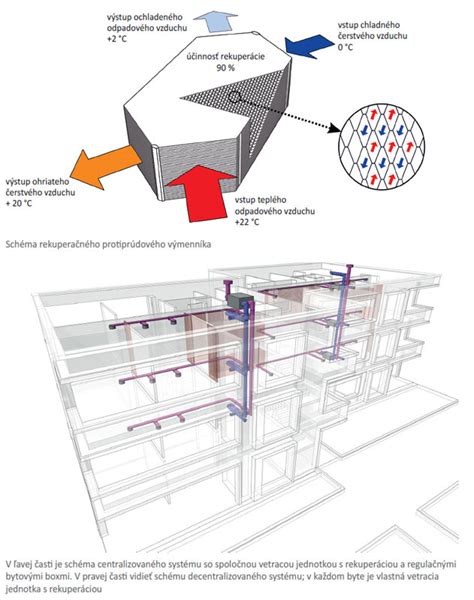

Jednotky s nepretržitou prevádzkou (permanentné ventilátory)
Decentralizované vetracie systémy s nepretržitou prevádzkou sa nazývajú aj permanentné ventilátory. Sú to kompletné vetracie jednotky so zabudovaným krížovým protiprúdovým výmenníkom tepla. Jednotky majú dva ventilátory, ktoré súčasne dopravujú vzduch. Výsledkom sú dva prúdy vzduchu: vonkajší a prívodný prúd vzduchu privádza čerstvý vzduch do miestnosti, zatiaľ čo odvádzací a výfukový prúd vzduchu odstraňuje z miestnosti vydýchaný vzduch do vonkajšieho prostredia. Krížový protiprúdový výmenník tepla je umiestnený medzi týmito dvoma prúdmi vzduchu, kde sa spätne získava teplo z vnútorného vzduchu a odovzdáva sa privádzanému vzduchu. Vďaka integrovaným filtrom a zodpovedajúcej konštrukcii jednotky nemôžu do miestností preniknúť ani čiastočky nečistôt, ani hluk z vonkajšieho prostredia. Trvalé ventilátory môžu privádzať vzduch do jednotlivých miestností a vetrať ich a môžu sa inštalovať do vonkajšej steny v oblastiach s prívodom vzduchu (obývacia izba, spálňa alebo detská izba) aj v oblastiach s odvodom vzduchu (kuchyňa, kúpeľňa alebo WC).
Jednotky s reverznou prevádzkou (push-pull alebo kyvadlové ventilátory)
Existujú aj ďalšie označenia pre decentralizované vetracie systémy v reverznej prevádzke. Nazývajú sa push-pull jednotky alebo kyvadlové ventilátory. Na rozdiel od svojich náprotivkov s nepretržitou prevádzkou majú kyvadlové ventilátory len jeden ventilátor. Dve neustále komunikujúce jednotky sú zodpovedné za požadovanú rýchlosť výmeny vzduchu. Zatiaľ čo jedna zabezpečuje odstraňovanie vydýchaného vzduchu, druhá zabezpečuje prívod čerstvého vzduchu. Obe jednotky sú navzájom prepojené prostredníctvom regulátora, ktorý zabezpečí, že smer otáčania ventilátorov sa približne po 70 sekundách zmení a prúd vzduchu sa tak dopravuje v opačnom smere. Tieto jednotky majú aj filtre proti nečistotám z vonkajšieho prostredia a chránia pred hlukom z cesty. S dvojicou kyvadlových ventilátorov možno súčasne privádzať a odvádzať vzduch do dvoch prívodných priestorov, ak je medzi týmito dvoma miestnosťami vzduchové prepojenie. Tieto jednotky sa spravidla neinštalujú v oblastiach s odsávaným vzduchom.
Voľba a inštalácia decentralizovaného vetracieho systému
Pri modernizácii starších budov je nevyhnutná koncepcia vetrania. Po modernizácii totiž často dosahujú podobné energetické hodnoty ako nové budovy. Decentralizované vetracie systémy sa v praxi osvedčili ako najvhodnejšie riešenie pre existujúce budovy. Pri hľadaní vhodného vetracieho systému je dôležitým faktorom rozsah modernizácie. Veď základná modernizácia dosahuje úplne iné výsledky ako čiastočná modernizácia. V závislosti od charakteristík budovy možno pri modernizácii jadra uvažovať aj o centrálnom vetracom systéme. V novostavbe je možné použiť aj decentralizovaný vetrací systém. Ktorý vetrací systém sa nakoniec hodí pre tú ktorú budovu, závisí od mnohých faktorov.
Špecifiká inštalácie a umiestnenia
Decentralizované mechanické vetranie sa vyznačuje predovšetkým tým, že sa využíva priamo v miestnosti. Každá jednotlivá vetracia jednotka si vyžaduje vlastnú elektrickú prípojku. V závislosti od vetracej jednotky to môže byť prípojka 230 V, ako v prípade niektorých modelov (napr. Vitovent 200-D), alebo dátový kábel (napr. Vitovent 100-D). Keďže jednotky sa inštalujú do vonkajšej steny, majitelia domov musia pri kúpe decentralizovanej mechanickej vetracej jednotky zohľadniť aj typ budovy. Napokon, na použitie v novostavbe existujú špeciálne stenové bloky, do ktorých sa dajú vložiť vetracie jednotky. Keďže sa vydýchaný vzduch hromadí v hornej časti miestnosti, mali by sa tam podľa možnosti umiestniť vetracie jednotky. Hoci sú jednotky tiché, veľmi citlivé osoby môžu pociťovať rušenie hlukom prúdenia vzduchu, najmä v priestoroch na spanie. V porovnaní s centrálnym mechanickým vetraním je náročnosť plánovania decentralizovaného vetracieho systému nižšia. Na efektívnu a tichú prevádzku sú však nevyhnutné odborné znalosti dodávateľa. Skúsený inštalatér rýchlo určí, ako dimenzovať vetrací systém a kde je optimálne umiestnenie vzduchových difúzorov. Pomôže aj s výberom vhodného typu jednotky. Decentralizovaný systém vetrania prispieva k lepšej kvalite vzduchu a lepšej ochrane budov. Náklady naň sa pohybujú v primeraných medziach a vo väčšine prípadov sú decentrálne vetracie jednotky lacnejšie ako centrálny vetrací systém.
Prevádzka a údržba ventilačných systémov (Všeobecný návod)
V návode na obsluhu ventilačných jednotiek a systémov sú stanovené základné požiadavky na používanie zariadenia. Presné dodržiavanie pokynov vám umožňuje zabezpečiť parametre vzduchu v priestoroch stanovených v projekte.
Základné požiadavky a špecifiká
Návod na obsluhu vetrania je vypracovaný pre servisný personál, nezohľadňuje špecifiká podniku. Údržba ventilačných zariadení si vyžaduje kvalifikáciu. Pokyny stanovujú požiadavky na spustenie, nastavenie a použitie ventilačných systémov pre už prevádzkované a uvedené do prevádzky zariadenia. Vetracie jednotky sú potrebné na vytvorenie určitej teploty, vlhkosti a obsahu prachu v súlade s požiadavkami sanitárnych služieb. Pre každú zónu podniku (pracovnú, pomocnú, technickú) sú parametre teploty, rýchlosti vzduchu a vlhkosti stanovené v súlade s pravidlami pre technickú prevádzku ventilačných systémov. Ukazovatele teploty a vlhkosti sú nastavené na základe minimálnej letnej vonkajšej teploty +25 stupňov. V návode na obsluhu zariadenia je potrebné uviesť optimálne hodnoty teploty a vlhkosti pre konkrétny podnik. Množstvo privádzaného vzduchu závisí od objemu haly a určuje sa na základe SNiP 2-33-75 a návodu na obsluhu zariadenia.
Uvedenie do prevádzky a testovanie
Skúšanie, nastavenie a testovanie ventilačných systémov (napr. skladové vetranie) je kritickým krokom. Postup uvádzania do prevádzky a používania zariadenia sa vykonáva: v priestoroch špeciálne pripravených na prijatie; alebo v prevádzkujúcich podnikoch podľa plánovaných preventívnych opatrení.
Kvalitná a neprerušovaná prevádzka ventilačného zariadenia je zaručená prácou vykonanou pred prevzatím zariadenia:
- kontrola, nastavenie a testovanie všetkých inštalovaných zariadení;
- plánované kontroly a prispôsobenie už prevádzkovaného zariadenia;
- prevádzka ventilačných systémov podľa pravidiel s pravidelnými plánovanými opravami.
Nastavovanie a testovanie namontovaných ventilačných systémov vykonáva inštalatér. Niekedy je táto funkcia zverená špecializovaným organizáciám. Uvedenie do prevádzky a uvedenie do prevádzky sa vykonávajú s čiastočným zaťažením hlavného zariadenia alebo v jeho neprítomnosti. To umožňuje vytvárať návrhové zaťaženia ventilačnej jednotky. Včasné čistenie je kľúčom k účinnému vetraniu.
Organizácia riadenia ventilačných systémov
Vo veľkých podnikoch riadi činnosť ventilačného systému hlavný energetický inžinier alebo mechanik:
- až 100 jednotiek obsluhuje technik ventilátora;
- tím vedený inžinierom je najatý na obsluhu 100 - 200 inštalácií;
- ak má podnik viac ako 200 ventilačných jednotiek, je potrebné prijať ventilačnú kanceláriu.
Vedúci sekcií sú zodpovední za prevádzkyschopnosť a integritu zariadení. Podľa pokynov na prevádzku ventilačných systémov je hlavný inžinier zodpovedný za prevádzku zariadenia. Podľa pravidiel pre technickú prevádzku ventilačných systémov je nepretržitá prevádzka zariadenia zabezpečená:
- dostupnosť personálu obsluhujúceho ventilačné jednotky;
- kontrolné merania vzduchu v budove;
- pravidelné testovanie kvality zariadenia;
- včasná oprava zariadenia.
Obsah prevádzkového režimu
Prevádzkový režim ventilačných jednotiek je uvedený v pokynoch. Pri jej zostavovaní sa berú do úvahy špeciálne podmienky v každej vetranej miestnosti. Táto príručka k zariadeniu obsahuje:
- charakteristiky stavu zariadenia;
- teplota a vlhkosť vzduchu v dielňach (miestnostiach);
- informácie o výkone a sile ventilátorov pre každý bod;
- obvod na vypínanie a zapínanie zariadení;
- schopnosť meniť teplotu, vlhkosť a objem privádzaného vzduchu;
- špecifiká obsluhy jednotlivých uzlov;
- plán a postup čistenia filtračných prvkov, ohrievačov a iných komponentov, maximálny povolený odpor proti prúdeniu vzduchu, po dosiahnutí ktorého sa vyžaduje čistenie;
- činnosti v prípade nehôd alebo požiarov;
V návode na použitie ventilačného systému je stanovený postup a harmonogram monitorovania účinnosti zariadenia.
Postup spustenia a zastavenia ventilačných systémov
Prvky vetracích systémov
Postupnosť spustenia napájacieho zariadenia (prívodného)
- Skontrolujte, či je izolovaný ventil nasávania vzduchu zatvorený. V teple musí byť otvorený.
- Tesne zakryte poklopy, dvere a komody potrubia.
- Spustiť samočistiace filtre.
- Obytokový ventil ohrievača vzduchu sa v chladnej sezóne tesne uzavrie a otvorí sa v teplej sezóne.
- Skontrolujte polohu škrtiaceho zariadenia.
- Spustite ohrievače vody a pary.
- Skontrolujte indikátory tlaku a teploty na prívode chladiacej kvapaliny.
- Spustite trysky, ak je k dispozícii postrekovacia komora.
- Otvorte izolovaný ventil.
- Naštartujte motor.
- Regulujte teplotu privádzaného vzduchu pomocou teplomeru umiestneného za ventilátorom.
- V prípade prehriatia pomaly otvorte obtokový ventil ohrievača, znížte teplotu na požadované hodnoty. Ak je teplota nedostatočná, pomaly zatvorte ventil na prívode vzduchu.
- Ak zariadenie poskytuje recirkuláciu, reguluje sa teplota privádzaného vzduchu nasledovne: v prípade prehriatia znížte objem recirkulovaného vzduchu a zvýšte prítok z ulice. Ak je teplota nedostatočná, urobte opak.
- Vlhkosť vzduchu sa neustále sleduje pomocou stacionárnych psychometrov.
Postup spustenia výfukového zariadenia (odvodného)
- Uistite sa, že dvere poklopov vzduchového potrubia a zachytávačov prachu sú starostlivo zatvorené.
- Spustite odlučovače vodného prachu otvorením vodovodného kohútika a ovládajte odtok vody z odlučovačov prachu do odtokového potrubia.
- Skontrolujte, či je škrtiace zariadenie v požadovanej polohe.
- Naštartujte motor.
- Ovládať polohu škrtiacich zariadení umiestnených za sacími jednotkami.
Je potrebné spustiť a zastaviť ventilačné systémy v poradí uvedenom v návode na obsluhu. Všeobecné výmenníkové zariadenia sa zastavia 15 minút po zastavení všetkého vybavenia v obchode. Prvý - napájanie, po vyčerpaní. Podľa návodu na obsluhu vetrania sa generálna vzduchotechnická jednotka spustí 15 minút pred začiatkom pracovnej zmeny. Výfukové jednotky sa spúšťajú najskôr po napájacích jednotkách.
Postup zastavenia výfukového zariadenia
- Vypnite motor.
- Odstavte prívod vody do mokrých odlučovačov prachu.
Vypnutie napájacieho zariadenia
- Vypnite motor.
- Opatrne zatvorte izolovaný ventil.
- Zastavte trysky v komore.
- Vypnite napájanie parných ohrievačov.
Ohrievače vody sa zastavia, iba ak je závod alebo dielňa odstavená na dlhšiu dobu (napríklad opravy). Pri normálnej prevádzke, keď je prítok vypnutý, je potrebné znížiť objem vody dodávanej do ohrievača tak, aby nezamrzol. Vypnite napájanie samočistiacich filtrov. Podľa pravidiel pre prevádzku ventilačných jednotiek sa za prítomnosti vetrania s funkciou vykurovania mimo pracovnej doby prenesú do režimu recirkulácie. Výfukové zariadenie sa zapne 5 minút pred začiatkom práce strojov, ktoré vytvárajú prach a teplo, zastaví sa 5 minút po zastavení. Dvere a poklopy ventilačných komôr musia byť tesne uzavreté. Prenikanie zamestnancov do nich je možné len pri opravách alebo preventívnych prehliadkach. Vonkajšie povrchy motorov, ohrievačov, ventilátorov, komôr a zariadení musia byť udržiavané čisté. Podľa pravidiel je počas prevádzky ventilačného systému potrebné pravidelne sledovať parametre vzduchu v dielňach (miestnostiach) pomocou meracích prístrojov. Modernizáciou technológie alebo prestavbou strojov v dielni sa zmení konfigurácia ventilačného systému. Používanie ventilačných zariadení je dohodnuté s hasičmi. Každá z pracovných ventilačných jednotiek musí mať sériové číslo a písmenové označenie zavedenej vzorky, ktoré sa zaznamenávajú do prevádzkového denníka ventilačného systému. Napríklad: VU-3 - výfuková jednotka 3. Označenie je napísané na ventilačnom potrubí v blízkosti ventilátora alebo na kryte ventilátora.
Prevencia a opravy ventilačných systémov
Dokumentácia a sledovanie
Každá prevádzka má svoju vlastnú vzorku prevádzkového denníka systému priemyselného vetrania. Zadávajú sa doň údaje:
- o poruchách (dátum a čas zistenia);
- o núdzových a plánovaných odstávkach zariadení na opravu v prípade výpadku elektrickej energie alebo chladiacej kvapaliny;
- o odstránení zistených problémov a pravidelnom spustení systému;
- dátumy, časy služby a mená technikov.
Pri každej inštalácii je otvorená karta preventívnych a opravných opatrení a cestovný pas. Údaje o predštartových jazdách, generálnych opravách, modernizácii, rekonštrukcii sa zapisujú do pasu ventilačnej jednotky. Príručka na obsluhu vetrania obsahuje kartu opravy, do ktorej sa zapisuje: dátum začiatku a konca opravy, druh opravy (priemerný, súčasný alebo väčší), krátky popis práce, definícia kvality opravy. V časopise pre prevádzku ventilačných systémov je každý mesiac naplánovaná kontrola a drobné opravy prúdu.
Typy a vykonávanie opráv
Bežnou kontrolou sa zisťuje stav zariadenia, zisťujú sa viditeľné chyby, ktoré sa zaznamenávajú do zoznamu chýb. Pri súčasnej oprave sú zistené závady odstránené, sú vymenené opotrebované mechanizmy, zariadenie je vyčistené a dezinfikované (ak je to potrebné). Pri bežných a stredných opravách nie je zariadenie demontované, všetky postupy sa vykonávajú priamo na mieste. Na konci opravy sa otestuje funkčnosť ventilačného systému, výsledky sa zaznamenajú do prevádzkového denníka. Inžinier vetrania vypracúva plán generálnych opráv. Zariadenie sa demontuje a doručí do dielní na opravu. Na konci opravy je systém odladený a spustený. Všetky výsledky spustenia sa zaznamenávajú do platného prevádzkového denníka vzorky vzduchotechnickej jednotky. Diagnostické vyšetrenia sú naplánované na obdobia vypnutia ventilácie (mimo pracovného času). Ich podmienky sú dohodnuté s vedením podniku a energetickými inžiniermi.
Čistenie a údržba komponentov
V návode na použitie ventilačnej jednotky sú uvedené doby čistenia filtrov, vzduchových potrubí, mriežok, ventilátorov. Pri určovaní načasovania sa berú do úvahy špecifiká podniku. Vnútorné povrchy sa čistia prostredníctvom špeciálne vybavených hermeticky uzavretých poklopov. Ohrievače vzduchu sa čistia pomocou pneumatických jednotiek. Čistenie ventilačných potrubí sa vykonáva podľa schémy:
- ventilátor sa zastaví;
- nádoby na prach sú vyčistené;
- najšpinavšie oblasti sa čistia v smere nasávania.
Ak je priemyselná výroba spojená s uvoľňovaním korozívnych látok, ktoré ničia kovové ventilačné kanály, je potrebné sledovať ich celistvosť a včas ich opraviť.
Znižovanie hluku z ventilačných systémov
Hluk zariadenia (aerodynamický a mechanický) prechádza ventilačnými kanálmi a vytvára úrovne, ktoré prekračujú sanitárne normy.
Zdroje hluku
- Mechanický hluk: Trenie, vŕzganie, klepanie a vibrovanie častí.
- Aerodynamický hluk: Turbulencie vzduchu, tlak vzduchových trysiek.
Opatrenia na elimináciu mechanického hluku
Podľa prevádzkových pokynov pre ventilačné zariadenia existujú opatrenia na elimináciu mechanického hluku:
- úhľadné uloženie náhradných dielov;
- vyvažovanie rotujúcich častí;
- tuhý držiak ventilátora;
- kompetentný výber ložísk a ich inštalácia;
- ak je to možné, použitie klzných ložísk namiesto guľkových ložísk;
- použitie prevodoviek s klinovým remeňom;
- inštalácia ventilátorov, ktorých osou je hriadeľ motora;
- prídavný izolačný plášť pre ventilátor;
- inštalácia ventilátora v špeciálnej miestnosti;
- zvukotesné miestnosti alebo vetracie komory s absorpčnými doskami;
- inštalácia antivibračných podstavcov pre zariadenia.
Opatrenia na zníženie aerodynamického hluku
- Počet otáčok ventilátora klesá.
- Sú nainštalované ventilátory so špeciálnym tvarom lopatiek.
- Na vstupe axiálneho ventilátora sa používa hladký kolektor.
- Vzduchové kanály z vnútornej strany sú lemované absorpčnými doskami.
- Tlmiče výfuku sú inštalované na miestach turbulencie vzduchu.
Aby hluk z činnosti ventilačnej jednotky neprekrýval hluk hlavného zariadenia, mal by byť o 5 a viac decibelov nižší.
Bezpečnostné opatrenia
Bezpečnostným opatreniam je venovaná samostatná kapitola v návode na obsluhu pre všeobecné napájanie a odsávanie. Zariadenie obsluhujú iba osoby, ktoré prešli špeciálnymi pokynmi a majú bezpečnostnú kvalifikáciu III. Informácie o brífingu sú zaznamenané v denníku. Po preštudovaní pravidiel pre prevádzku ventilačných systémov vložili zamestnanci podpis do denníka. Spustenie vetrania sa vykoná až po namontovaní všetkých ochranných krytov a ochranných krytov podľa pokynov.
