Systémy vykurovania, najmä podlahové, si vyžadujú presnú reguláciu prietoku a teploty média na zabezpečenie optimálnej funkčnosti, komfortu a energetickej efektívnosti. V tomto kontexte zohrávajú kľúčovú úlohu vyvažovacie ventily a diferenčné ventily. Tieto komponenty umožňujú správne rozloženie tepla v celom systéme, predchádzajú problémom s prehrievaním alebo nedostatočným ohrevom a prispievajú k úsporám energie.
Princíp fungovania vyvažovacích ventilov
Vyvažovací ventil je špecializované zariadenie alebo typ vodovodnej armatúry navrhnutý na reguláciu prierezu potrubia s cieľom dosiahnuť požadovaný prietok kvapaliny. Je dôležité poznamenať, že tento prietok nie je konštantný a môže sa meniť v závislosti od rozdielov tlakov v systéme. V podstate vyvažovací ventil reguluje lokálny hydraulický odpor. Zväčšenie alebo zmenšenie prierezu ventilom vytvára tento odpor - zmenšenie prierezu zvyšuje odpor a znižuje prietok, zatiaľ čo zväčšenie prierezu odpor znižuje.
V porovnaní s bežnými uzatváracími ventilmi, ako sú guľové kohútiky, vyvažovacie ventily umožňujú plynulejšie a presnejšie nastavenie prietoku. Zatiaľ čo guľový ventil môže slúžiť na hrubé nastavenie, vyvažovací ventil poskytuje jemnejšie doladenie, ktoré je nevyhnutné pre optimálnu funkciu vykurovacích systémov.
Konštrukcia vyvažovacích ventilov

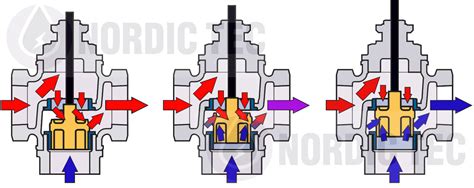

Konštrukcia vyvažovacích ventilov sa môže líšiť. Klasická verzia zvyčajne obsahuje priamy driek a plochú cievku, pričom nastavenie sa vykonáva zmenou prietokovej oblasti medzi cievkou a sedlom. Translačný pohyb cievky je zabezpečený otáčaním rukoväte. Iné modifikácie môžu mať driek umiestnený v uhle k smeru toku chladiacej kvapaliny, s kužeľovitou, radiálnou alebo valcovou cievkou, ktorá môže byť ovládaná servopohonom.
Štandardná konštrukcia vyvažovacieho ventilu zahŕňa:
- Mosadzné telo: S dvoma vnútornými alebo vonkajšími závitovými prípojkami na pripojenie k potrubiu štandardných priemerov.
- Blokovací mechanizmus: Jeho pohyb reguluje stupeň uzatvorenia prietoku tepelného nosiča.
Niektoré vyvažovacie ventily sú navyše vybavené špeciálnymi vstupmi, ktoré umožňujú meranie prietoku pomocou špecializovaných prístrojov, ako je napríklad merací prístroj PFM 3000, ktorý dokáže merať rozdielový tlak, prietok a teplotu.
Typy vyvažovacích ventilov
Vo vykurovacích systémoch sa používajú dva hlavné typy vyvažovacích ventilov:

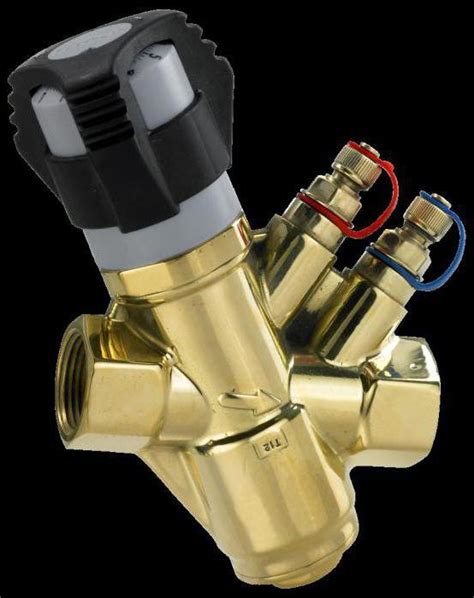

Manuálne vyvažovacie ventily
Tieto ventily majú telo vyrobené z farebných kovov (bronz, mosadz) a obsahujú vyvažovací prvok, ktorého poloha sa nastavuje otáčaním mechanickej rukoväte. Manuálne ventily umožňujú presné nastavenie prietoku, ale vyžadujú si manuálne doladenie.

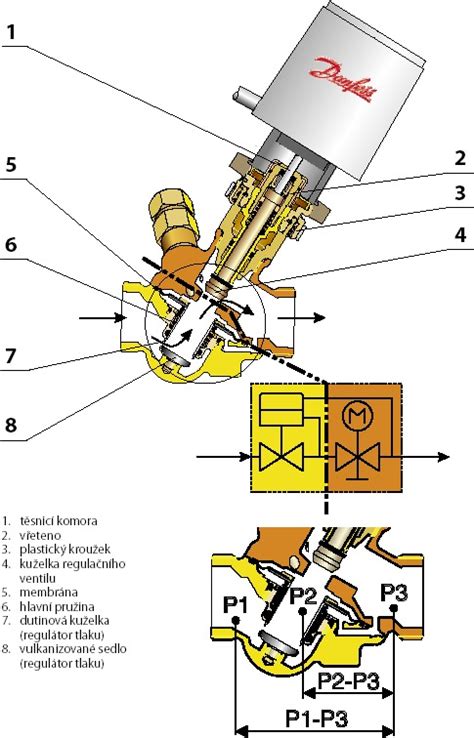

Automatické vyvažovacie ventily
Automatické vyvažovacie ventily sú navrhnuté na udržanie konštantného tlakového rozdielu medzi prívodným a spätným potrubím alebo na zabezpečenie konštantného prietoku. Tieto ventily sú často riadené servopohonom a sú inštalované v pároch na prívodnom a spätnom potrubí. Príkladom sú automatické vyvažovacie ventily série Danfoss ASV.
Princíp fungovania diferenčných ventilov
Diferenčný ventil, často označovaný aj ako poistný ventil alebo ventil na reguláciu diferenčného tlaku, slúži na udržanie konštantného tlakového rozdielu medzi dvoma bodmi v systéme. Tento konštantný rozdiel tlaku zabezpečuje stabilný prietok vo vykurovacích okruhoch, bez ohľadu na zmeny tlaku spôsobené prevádzkou čerpadla alebo zmenami v iných častiach systému. Automatické vyvažovacie ventily často plnia aj funkciu regulácie diferenčného tlaku.
Stabilizácia tlaku pomocou automatického vyvažovacieho ventilu znamená, že sa zabráni nadmernému poklesu tlaku, ktorý by mohol viesť k pretečeniu chladiacej kvapaliny. Tým sa zabezpečí konštantný prietok média, pokiaľ má vykurovací okruh konštantný hydraulický odpor. V prípade dynamicky sa meniaceho hydraulického odporu môže automatický vyvažovací ventil aspoň obmedziť pretečenie okruhu.
DANFOSS Dynamic Valve™ animation
Význam vyvažovacích a diferenčných ventilov v podlahovom vykurovaní
Inštalácia vyvažovacích a diferenčných ventilov vo vykurovacích systémoch, vrátane podlahového vykurovania, prináša niekoľko kľúčových výhod:
- Rovnomerná teplota v priestoroch: Umožňujú presnú reguláciu prietoku chladiacej kvapaliny do jednotlivých vykurovacích telies, čím sa zabezpečí, že všetky radiátory alebo vykurovacie okruhy podlahového vykurovania budú mať rovnakú teplotu.
- Úspora energie: Nastavením prietoku chladiacej kvapaliny podľa účelu prevádzky jednotlivých miestností (napr. nižšia teplota v technických miestnostiach, vyššia v obytných) sa dosahuje značný ekonomický efekt a úspora paliva.
- Zvýšený komfort bývania: Možnosť presnej regulácie teploty v rôznych zónach domu prispieva k celkovému komfortu.
- Efektívna prevádzka v zime: V neprítomnosti majiteľov je možné nastaviť vykurovací systém s minimálnou spotrebou paliva a udržiavaním konštantnej teploty vo všetkých miestnostiach, čo šetrí finančné zdroje.
- Zjednodušenie inštalácie a uvedenia do prevádzky: Automatické vyvažovacie ventily zjednodušujú proces uvedenia systému do prevádzky, pretože vyžadujú iba montáž ventilov.
V kontexte podlahového vykurovania je dôležité zabezpečiť, aby odvod tepla nebol obmedzený, čo by mohlo spôsobiť "horúce miesta" alebo poškodiť podlahu. Vyvažovacie ventily pomáhajú rozložiť teplo rovnomerne po celej ploche.
Inštalácia a prevádzka
Vyvažovací ventil sa inštaluje podľa požiadaviek výrobcu. Ak je na tele ventilu šípka, musí byť namontovaný tak, aby smer šípky zodpovedal smeru prúdenia média. Niektorí výrobcovia však vyrábajú ventily, ktoré je možné inštalovať v ľubovoľnom smere.
Aby sa predišlo zlyhaniu ventilu v dôsledku mechanického poškodenia, pred ventilom sa odporúča nainštalovať filter alebo zachytávač kalu. Pre elimináciu nežiaducej turbulencie by sa ventily mali inštalovať na priame úseky potrubia.
Pri systémoch s automatickými ventilmi sa plnenie systému vykonáva pomocou špeciálnych plniacich armatúr, pričom automatické ventily na prívodnom potrubí sú v tom čase zatvorené.
Nastavenie
Nastavenie vyvažovacieho ventilu sa vykonáva pomocou technickej dokumentácie výrobcu, ktorá často obsahuje tabuľky s indikátormi poklesu tlaku a prietoku, alebo pomocou prietokomeru. Počiatočný výpočet prietoku a prevádzkových parametrov by sa mal vykonať už vo fáze projektovania vykurovacieho systému.
Pre automatickú reguláciu distribúcie tepla sa v systéme inštalujú dva vyvažovacie ventily - na vstupnom okruhu a na spiatočke, ktoré sú vzájomne prepojené. Vyrovnávací efekt systému sa potom uskutoční automaticky po správnom nastavení pri prvom spustení.
Podlahové vykurovanie DEVI
Spoločnosť DEVI ponúka energeticky efektívne riešenia elektrického podlahového vykurovania, ktoré sú v súlade s EcoDesignom a je možné ich použiť ako primárny alebo doplnkový zdroj tepla. Systémy DEVI sa skladajú z vykurovacích telies (kábel, rohož), termostatu so snímačmi teploty a príslušenstva. Funkcia otvoreného okna a nízka spotreba energie v pohotovostnom režime zvyšujú komfort a znižujú náklady.
Elektrické podlahové vykurovanie je efektívny systém, ktorý môže slúžiť ako jediný zdroj tepla v dome. Pri inštalácii je dôležité zabezpečiť, aby odvod tepla nebol obmedzený, napríklad nábytkom priamo na podlahe.
Vykurovacia rohož DEVI má hrúbku len 2,3 mm až 4 mm a inštaluje sa do lepidla na dlaždice, čím významne nepridáva na výške podlahy. Potrebný tepelný výkon sa pohybuje od 40 do 150 W/m², pričom lokálne môže byť výkon až dvojnásobný.
Inštalácia elektrického podlahového vykurovania je často cenovo dostupnejšia ako iné systémy. Bezpečnosť je zabezpečená kvalitnou konštrukciou vykurovacieho kábla a dodržiavaním stavebných noriem. Vykurovací vodič je izolovaný, obklopený uzemneným plášťom a vykurovacia rohož je vodotesná s bezpečnostným plášťom.
