Podlahové vykurovanie predstavuje moderný, ekonomicky úsporný a esteticky nerušivý spôsob vykurovania. Jeho efektivitu je možné ešte zvýšiť kombináciou s nízkoteplotnými zdrojmi tepla, ako sú napríklad tepelné čerpadlá. Prenos tepla sálaním, ktorý podlahové vykurovanie využíva, môže priniesť dodatočné úspory energie v rozsahu 10 % až 13 %. Vykurovací systém využíva vodu s nižšou teplotou v porovnaní s klasickými radiátorovými systémami, pričom prenos tepla do priestoru prebieha prostredníctvom sálania z naakumulovanej vykurovacej dosky.

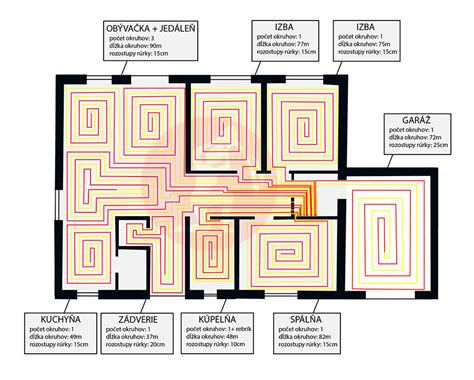

Pre optimálnu inštaláciu podlahového vykurovania je kľúčová správna skladba podlahy, ktorá zabezpečí dostatočnú tepelnú izoláciu a stabilnú betónovú dosku. Typ betónovej mazaniny rovnako ovplyvňuje celkovú výškovú skladbu systému. Pri výbere materiálov sa často stretávame s viacvrstvovými rúrkami ALPEX s hliníkovou vrstvou a plastovými rúrkami FRÄNKISCHE, ktoré sú testované podľa národných a európskych noriem pre extrémne podmienky.
Pri inštaláciách podlahového vykurovania je nevyhnutné dbať na správny výber a použitie zmiešavacích zostáv, ktoré zabezpečujú zodpovedajúcu teplotnú reguláciu vykurovacej vody, najmä v spojení s nízkoteplotnými zdrojmi tepla ako sú tepelné čerpadlá.
Čo je RTL ventil a na čo slúži?
RTL ventil (obmedzovač teploty spiatočky) je špecifické regulačné zariadenie navrhnuté na reguláciu teploty vykurovacej vody v systémoch podlahového vykurovania. Jeho hlavnou funkciou je stabilizovať povrchovú teplotu podlahy obmedzením prietoku vykurovacej vody. Toto je obzvlášť dôležité v systémoch, kde je potrebná presná kontrola teploty, aby sa predišlo prehriatiu podlahy a zabezpečil sa maximálny komfort.
RTL ventil sa používa nielen priamo v podlahovom vykurovaní, ale aj v kombinovaných systémoch podlahového a radiátorového vykurovania, kde slúži na obmedzenie teploty spiatočky. Je vhodný aj na temperovanie menších plôch podlahového vykurovania, typicky do približne 15 m².
Kľúčové vlastnosti a funkcie RTL ventilov
RTL ventily sa dodávajú v rôznych vyhotoveniach, ktoré sa líšia svojimi funkciami a možnosťami nastavenia. Medzi kľúčové vlastnosti patria:
- Verzie s prednastavením a s automatickou reguláciou prietoku (AFC): Umožňujú presné nastavenie požadovaného prietoku vody.
- Robustné telá z korózii odolnej mosadze: Zabezpečujú dlhú životnosť a odolnosť voči korózii.
- Nerezová vretenová tyč s dvojitým O-krúžkovým tesnením: Zabezpečuje spoľahlivé tesnenie a možnosť výmeny vonkajšieho O-krúžku pod tlakom.
- Možnosť blokovania alebo obmedzenia nastavenia: Pomocou špeciálnych klipov je možné nastavenie zablokovať alebo obmedziť.
- Stupňovité alebo presné prednastavenie prietoku: S využitím ventilov V-exact II pre precízne nastavenie.
Funkcie RTL ventilov zahŕňajú:
- Automatickú reguláciu prietoku s ventilmi Eclipse.
- Maximálne obmedzenie teploty spiatočky.
- Možnosť uzatvárania prietoku.
- Presné plynulé (stufenlos) prednastavenie.
Technické parametre RTL ventilov zvyčajne zahŕňajú:
- Pripojovací rozmer: DN 15
- Trieda tlaku: PN 10
- Prietok: 10 - 150 l/h (pre Eclipse ventily), max. menovitý prietok pri 10 kPa: 115 l/h
- Prevádzková teplota: min. 2 °C, max. 120 °C
IVAR.IC-BOX: Kompaktné riešenie pre reguláciu teploty
Produktový rad IVAR.IC-BOX predstavuje kompaktné regulačné prvky určené na reguláciu teploty vykurovacej vody v samostatných okruhoch podlahového vykurovania. Tieto boxy integrujú obmedzovač teploty spiatočky (RTL), ktorý stabilizuje povrchovú teplotu podlahy obmedzením prietoku vykurovacej vody. Všetky funkčné komponenty sú umiestnené v kompaktnej inštalačnej krabici s predným krytom, ktorý môže byť biely alebo chrómovaný.
Varianty IVAR.IC-BOX
- IVAR.IC-BOX s RTL: Základné vyhotovenie s obmedzovačom teploty spiatočky.
- IVAR.IC-BOX s RTL a integrovaným termostatickým ventilom: Vhodný pre inštaláciu termostatickej hlavice, ktorá umožňuje ovládanie izbovej teploty. Tento variant je dostupný aj v prevedení IC-BOX 2, kde termostatická hlavica (M30 x 1,5) nie je súčasťou dodávky. Pre tento model sa odporúča maximálna dĺžka vykurovacej slučky približne 60 m.
- IC-BOX 3: Iba RTL obmedzovač teploty spiatočky.
Dôležité upozornenia pri inštalácii IVAR.IC-BOX:
- Maximálna doporučená dĺžka výhrevného okruhu je 60 m.
- Doporučený spôsob uloženia výhrevného okruhu je špirála.
- Je nutné dodržať smer prúdenia vyznačený na tele armatúry.
- Pred spustením vykurovacieho systému, najmä pri kombinácii podlahového a radiátorového kúrenia, je nevyhnutné celý systém dôkladne vypláchnuť. Odporúča sa ošetrenie výhrevného systému prípravkom GEL.LONG LIFE 100.
Multibox Eclipse: Flexibilná regulácia pre rôzne systémy
Multibox Eclipse je určená pre decentralizovanú reguláciu teploty v jednotlivých miestnostiach alebo pre maximálne obmedzenie teploty vratnej vody pri podlahových vykurovaniach. Vstavaný automatický prietokový regulátor zabezpečuje automatické hydraulické vyváženie, čo zjednodušuje a zrýchľuje uvedenie systému do prevádzky.
Kľúčové vlastnosti Multibox Eclipse:
- Automatické hydraulické vyváženie cez integrovaný prietokový regulátor.
- Jednoduché prispôsobenie prietoku podľa rôznych tepelných záťaží.
- Vyrovnanie pri nesprávnej inštalácii až ±6° na každú stranu.
- Flexibilná montáž do všetkých typov stien s možnosťou vyrovnania hĺbky do 30 mm.
Oblasť použitia Multibox Eclipse:
- Podlahové vykurovanie.
- Stenové vykurovanie.
- Kombinované podlahovo-radiátorové systémy.
Funkcie Multibox Eclipse:
- Multibox Eclipse K: Regulácia teploty jednotlivých miestností, automatické obmedzenie prietoku, uzatváranie, odvzdušnenie.
- Multibox Eclipse K-RTL: Regulácia teploty miestnosti, maximálne obmedzenie vratnej teploty, automatické obmedzenie prietoku, uzatváranie, odvzdušnenie.
- Multibox Eclipse RTL: Maximálne obmedzenie vratnej teploty.
Vďaka flexibilnej konštrukcii dokáže Multibox Eclipse kompenzovať aj mierne nesprávnu inštaláciu a umožňuje montáž do rôznych typov stien s vyrovnaním hĺbky.
Multibox Mini: Kompaktné riešenie pre stiesnené priestory
Multibox Mini je určená pre decentralizovanú reguláciu podlahového vykurovania, stenového vykurovania alebo kombinovaných podlahovo-radiátorových systémov. Jej kompaktné rozmery umožňujú úspornú montáž aj v stiesnených priestoroch.
Kľúčové vlastnosti Multibox Mini:
- Kompaktné rozmery pre úspornú montáž.
- Vyrovnanie pri nesprávnej inštalácii až ±4°.
- Diskrétne uchytenie krycieho panela.
- Flexibilná montáž do všetkých typov stien s hĺbkovým vyrovnaním do 30 mm.
Oblasť použitia Multibox Mini:
- Podlahové vykurovanie.
- Stenové vykurovanie.
- Kombinované podlahovo-radiátorové systémy.
Funkcie Multibox Mini:
- Multibox Mini DX: Individuálna regulácia teploty miestnosti, prednastavenie (V-exact II), uzatváranie, odvzdušnenie.
- Multibox Mini RTL: Maximálne obmedzenie teploty spiatočky.
Podobne ako Multibox Eclipse, aj Multibox Mini dokáže kompenzovať mierne nesprávne osadenie a umožňuje flexibilnú inštaláciu.
Manuální regulace teplovodního podlahového vytápění | Sami Sobě
Ďalšie produkty a príslušenstvo
Na trhu sú dostupné aj ďalšie typy RTL ventilov a príslušenstva, napríklad:
- Priamy ventil Esco s obmedzovačom RTL pre podlahové vykurovanie.
- Basic Omezovač teploty zpátečky s termostatickou hlavicou RTL a priamym termostatickým ventilom.
- RTL ventil v boxe s podomietkovou krabicou v bielej farbe.
- Kazetový regulátor teploty pre podlahové a radiátorové vykurovanie s hlavicou RTL, odvzdušňovačom a rotametrom na reguláciu prietoku (rozsah nastavenia 0-50 °C).
- RTL ventil - rohový, vrátane rohového termostatického ventilu.
- RTL ventil Honeywell v rohovom vyhotovení, ktorý obmedzuje teplotu vratnej vody.
- Ventil podlahového kúrenia RTL s obmedzovačom teploty.
- Ventil Herz RTL s hlavou "MINI".
Pre inštaláciu systémov podlahového vykurovania sú k dispozícii aj rôzne typy potrubí, ako napríklad Pex-AL-Pex potrubie (plastohliníkové potrubia PEX), rozdeľovače podlahového kúrenia, obehové čerpadlá, vykurovacie rohože, vykurovacie fólie a ovládacie panely.
