Správna inštalácia a údržba komínového systému je kľúčová pre bezpečnú a efektívnu prevádzku plynových vykurovacích systémov. V súčasnosti sa na trhu stretávame s rôznymi typmi komínových vložiek, ktoré sú navrhnuté tak, aby spĺňali špecifické požiadavky moderných plynových kotlov, vrátane kondenzačných technológií.
Typy komínových vložiek a ich vlastnosti
Pri výbere komínovej vložky je dôležité zohľadniť typ plynového kotla a jeho prevádzkové parametre, najmä teplotu spalín a tlakovú triedu systému.

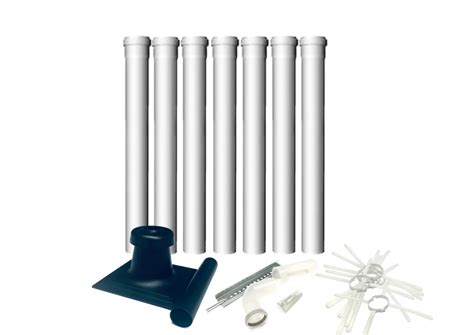

Plastové komínové vložky
Plastové komínové vložky sú výhodné pre odvod spalín z plynových spotrebičov v tlakových triedach N1, N2 (podtlakové komíny) a P1, P2 (pretlakové komíny), pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Tieto vložky sú primárne určené pre teplotnú triedu T 120. Teplota spalín je kontrolovaná riadiacim teplomerom, ktorý v prípade prekročenia stanovenej hranice kotol vypne.
Základným prvkom plastových systémov sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcimi tesneniami, čím je zaručená tesnosť pre tlakovú triedu P1, P2. K základným prvkom patria aj všetky doplnkové prvky pre pripojenie spotrebičov, ohyby, prvky na kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu.
Kondenzát vznikajúci pri prevádzke sa zvyčajne zhromažďuje v kondenzačnej nádrži na dymovode a odvádza sa potrubím do neutralizačného boxu, prípadne do kondenzačnej nádrže v päte komínového prieduchu.

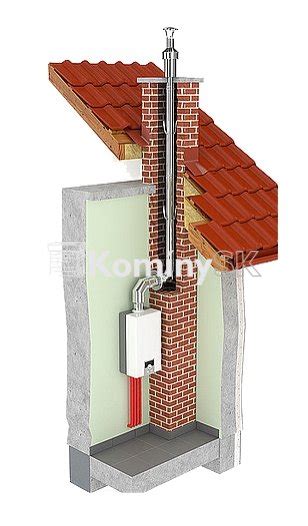

Nerezové komínové vložky
Vyvložkovanie komína nerezovou vložkou je častým riešením pre renováciu starších komínov. Tento postup je obľúbený pre priaznivú cenu a rýchlosť realizácie, ktorej často predchádza frézovanie komína pre vytvorenie dostatočného otvoru. Montáž nerezových vložiek by mala byť zverená profesionálom.
Štandardné plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. Pre tieto systémy, kde nevznikajú vysoké teploty (120 °C až 400 °C) a minimálne množstvo agresívnych splodín, postačuje lacnejší a tenší nerezový systém triedy 1.4404 s hrúbkou 0,5 alebo 0,6 mm. V takýchto prípadoch ide primárne o odvod "pary" z kotla.
Pri pretlakových plynových kotloch, vrátane kondenzačných, je podmienkou montáž nerezového systému s gumovými tesneniami.

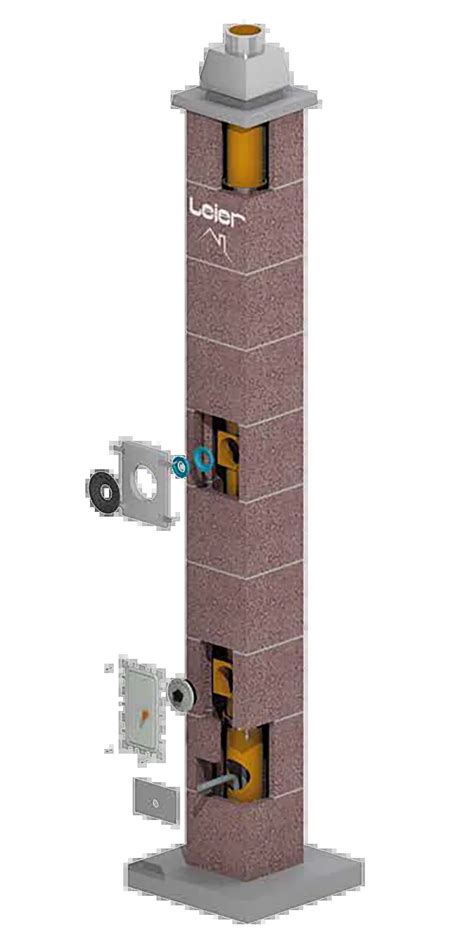

Keramické komínové vložky
Používanie kondenzačných technológií predstavuje pre komínové vložky novú výzvu, keďže musia odolávať nielen horúcim spalinám, ale aj vlhkosti. Pred montážou je nevyhnutné poznať výšku, umiestnenie a orientáciu komínových dvierok, čistiacich a revíznych otvorov, ako aj miesta pripojenia spotrebiča. Je potrebné overiť, či umiestnenie všetkých otvorov zodpovedá normám.
Prefabrikovaná komínová päta sa osádza do maltového lôžka. Tvárnice sa spájajú tenkovrstvovou maltou (3 ks/1 m komína). Tenkovrstvová malta sa nesmie nanášať na integrovanú tepelnú izoláciu ani na otvory na statické zabezpečenie komína. Profilované rúry s dĺžkou 1 330 mm s hrdlovým spojom sa spájajú škárovacím tmelom.
Komín je potrebné približne každé 4 metre výšky zabezpečiť proti vybočeniu, pričom priechod stropnou konštrukciou sa za takéto zabezpečenie považuje. Na bočné zabezpečenie komína v oblasti krovu možno použiť kotviaci prvok. Pre statické zabezpečenie voľne stojacich komínov alebo vyšších nadstrešných častí sa do otvorov v rohoch tvárnic vkladá výstuž a zlieva sa zálievkovou maltou.
Ak sa komín nad strechou ukončuje prefabrikovaným komínovým plášťom z vláknobetónu, osádza sa tento plášť až na oplechovaný komín vymurovaný do požadovanej výšky. Výška oplechovania musí byť minimálne 150 mm.
Neodporúča sa upravovať komínové tvárnice nad strešnou rovinou len omietnutím, nakoľko komínové tvárnice bez povrchovej úpravy môžu spôsobovať vlhnutie komínového telesa.
Na betónovú dosku sa nanesie maltové lôžko, do ktorého sa položí izolácia proti vlhkosti. Na predpripravené miesto s maltovým lôžkom sa položí prefabrikovaná komínová päta. Vzniknutý kondenzát a zrážky treba odviesť z komína do kanalizácie. Hrdlo profilovanej rúry sa očistí od prachu a nečistôt. Na prefabrikovanú komínovú pätu sa osadí adaptér podľa požadovaného priemeru. Do čerstvého lôžka malty sa osadí komínová tvárnica a rovnakým spôsobom aj druhá tvárnica.
Materiály na výrobu komínových potrubí
Materiály používané na výrobu komínového potrubia musia spĺňať základné požiadavky: musia byť vzduchotesné, ohňovzdorné a odolné voči agresívnemu chemickému prostrediu.
Tehla
Tehlové komínové konštrukcie sú považované za zastaranú metódu. Ich nevýhodou je masívna konštrukcia vyžadujúca samostatný základ, čo znamená značné úsilie, čas a finančné náklady. Kvalitné murovanie vyžaduje skúseného remeselníka.
Technické nedostatky zahŕňajú hladké vnútorné steny, ktoré spôsobujú hromadenie sadzí a znižujú ťah. Hygroskopickosť tehly vedie k absorpcii kondenzátu a rýchlemu ničeniu materiálu.
Na riešenie týchto problémov sa vo vnútri tehlovej rúry montuje azbestová alebo oceľová vložka. Pri inštalácii je potrebné dbať na utesnenie spojov. Pri azbestocementovom potrubí kladenie cementovej malty na škáry nestačí; je potrebné použiť hydrofóbne chemicky odolné látky alebo spájanie pomocou zatavených svoriek.
Tepelná izolácia potrubia znižuje tvorbu kondenzácie, ktorá vzniká vďaka vysokej výstupnej teplote moderných vykurovacích kotlov. Pri dobrom prievane sa časť vlhkosti odvádza do potrubia a kvalitná izolácia pomáha odparovať zvyšný kondenzát.
Nehrdzavejúca oceľ
Potravinárska nehrdzavejúca oceľ vyniká jedinečnými úžitkovými vlastnosťami, dlhodobou odolnosťou voči chemikáliám a vyššou životnosťou, hoci s vyššou cenou. Rovnomerná teplota potrubia prispieva k tvorbe malého množstva kondenzátu a jeho rýchlemu odparovaniu, pokiaľ nedochádza k jeho vychladnutiu. Z tohto dôvodu je izolácia dôležitá, najmä pri vonkajších častiach, aby sa predišlo strate ťahu a predĺžila životnosť komína.
Efektívnym dizajnom je materiál "sendvičového" typu s vnútorným ohrievačom z nehorľavej čadičovej vlny. Výhoda sendviča spočíva v nižšej spotrebe izolácie v porovnaní s usporiadaním jednostennej nerezovej konštrukcie.
Požiadavky na inštaláciu dymovodov
Požiadavky na dymové kanály sú obsiahnuté v regulačných dokumentoch a musia sa dodržiavať:
- Spoje musia byť tesnené a odolné proti vlhkosti.
- Spodná časť potrubia musí byť vybavená plastovým alebo oceľovým odlučovačom kondenzátu.
- Výška potrubia musí zabezpečiť dobrý ťah, preto musí stúpať najmenej 50 cm od povrchu strechy.
- Nad potrubím je namontovaný priezor, ktorý ho ochráni pred zrážkami a nečistotami.
Dodržiavanie týchto pravidiel zaručuje bezpečnú prevádzku plynového vykurovacieho systému.
Komínové zariadenie a schéma
Spaľovacia komora môže byť otvoreného alebo uzavretého typu, čo určuje typ komína. V prvom prípade sa montuje obyčajná rúra, v druhom koaxiálna.
Princíp činnosti otvorenej spaľovacej komory
Spaliny sú v dôsledku ťahu odvádzané potrubím do atmosféry, zatiaľ čo kyslík na spaľovanie vstupuje do komory z miestnosti, v ktorej je kotol nainštalovaný.
Princíp činnosti uzavretej spaľovacej komory (koaxiálny komín)
Pre kotol s uzavretou komorou sa inštaluje koaxiálny komín, ktorý sa skladá z dvoch rúr vložených do seba. Jedna slúži na prívod vzduchu na podporu spaľovania a druhá na odstraňovanie produktov spaľovania.
Výber sekcie a montáž
Komín nemôže mať vnútorný priemer menší ako je priemer výstupu z kotla. Zakrivenie a zúženie jednotlivých častí komína po celej jeho dĺžke je neprijateľné.
Ak sa k jednému potrubiu pripájajú dva kotly, jeho prierez sa zväčší. Veľkosť vnútorného priemeru potrubia sa musí rovnať súčtu priemerov oboch dýz.
Prievan a polstrovanie
Umiestnenie potrubia musí byť zvislé. Pri navrhovaní komína je najlepšie vyhnúť sa šikmým plochám. Ak to nie je možné, sklon od vertikálneho umiestnenia by nemal presiahnuť 30° a úsek by mal zostať v medziach štandardných hodnôt. Dĺžka úseku namontovaného so sklonom by nemala presiahnuť výšku miestnosti. Povolený je obmedzený počet odbočovacích častí - maximálne tri.
Požiadavky na pripojenie
Tesné spojenie jednotlivých častí komína sa dosahuje použitím špeciálnych svoriek. Pri inštalácii potrubí je potrebné zohľadniť materiál susedných povrchov. Ak sú vyrobené z neľahko horľavých materiálov, vzdialenosť od komína by mala byť minimálne 25 cm. Odporúča sa potrubie z vonkajšej strany izolovať azbestovou lepenkou alebo iným ohňovzdorným materiálom. Ak je materiál nehorľavý, vzdialenosť sa dá skrátiť na 5-10 cm.
Osobitná pozornosť by sa mala venovať spojom komínového potrubia a spojovacím prvkom - používajú sa odolné materiály, ktoré sú odolné voči mechanickému namáhaniu. Je dôležité vyhnúť sa namáhaniu svahovitých plôch.
Pri montáži rúry z nehrdzavejúcej ocele by hĺbka ponorenia jedného prvku do druhého mala byť rovná polomeru kanála alebo o niečo väčšia. Tvorba medzier je neprijateľná, v opačnom prípade existuje možnosť úniku oxidu uhoľnatého do miestnosti.
Rekonštrukcia Domu - Stavba Komínu - časť prvá
Umiestnenie strešného potrubia
Pri výbere umiestnenia dymovodu pre plynový kotol by malo byť umiestnenie žľabu nad strechou v najvyššom bode najmenej 50 cm. Vzdialenosť od komína k okraju previsu by nemala presiahnuť 150 cm.
Ak je vyčnievajúca časť komína vzdialená od hrebeňa viac ako tri metre, jeho výška môže byť menšia ako 50 cm. Ak je strecha plochá, komín by mal byť vysoký 1 meter. Ak je strešná konštrukcia kombinovaná, dymový kanál by mal stúpať 2 metre nad jej povrchom.
Vnútorná a vonkajšia strana potrubia je izolovaná, aby sa zabránilo nadmernej kondenzácii. Aj keď sa kondenzát stále objaví, vo vnútri izolovaného potrubia sa odparí. Prebytok kondenzátu v kanáli môže časom viesť ku koróznym procesom a zničeniu celej konštrukcie. Nedostatok izolácie tiež znižuje ťah.
Možné chyby pri inštalácii komína
Ak sa počas prevádzky vykurovacieho systému vytvorí nadmerné množstvo kondenzátu alebo nie je dostatočný ťah, je pravdepodobné, že inštalácia komína bola vykonaná nesprávne. Medzi najčastejšie chyby patria:
- Nesprávna voľba prierezu a výšky kanála.
- Nedostatočné použitie izolácie na vonkajšej strane potrubia alebo v oblasti nevykurovaného podkrovného priestoru.
- Porušenie požiadaviek požiarnej bezpečnosti.
Príčinou nesprávnej činnosti a rýchleho zničenia dymovodu môže byť aj výber nevhodného materiálu.
Prevložkovanie komínov pre kondenzačné kotly
Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení. Tieto kotly potrebujú špecifický komínový systém, ktorý je odolný voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.
Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?
- Odolnosť voči kondenzátu: Kondenzačné kotly produkujú viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kyslého kondenzátu, ktorý môže poškodiť bežný komín. Vložkovanie špeciálnymi materiálmi zabezpečí odolnosť komína voči korózii a vlhkosti.
- Úprava priemeru komína: Kondenzačné kotly vyžadujú komíny s menším priemerom pre optimálnu prevádzkovú účinnosť. Vložkovanie umožňuje prispôsobiť komín ideálnym parametrom.
- Bezpečnosť a efektivita: Správne vložkovanie zabezpečí bezpečné odvádzanie spalín, čím sa predchádza problémom ako spätný ťah. Zároveň prispieva k vyššej účinnosti systému.
Aké materiály sa používajú pri prevložkovaní komínov pre kondenzačné kotly?
Na vložkovanie sa používajú odolné a nekorozívne materiály:
- Plastové vložky: Polypropylénové (PP) vložky sú vysoko odolné voči kondenzátu a korózii, vhodné pre nízke teploty spalín.
- Nerezové vložky: Špeciálne nerezové vložky sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa pri vyšších teplotách spalín, kde plastové vložky nie sú vhodné.
Postup pri prevložkovaní komína pre kondenzačné kotly
- Prehliadka komína: Dôkladná kontrola stavu a štruktúry komína, často s použitím inšpekčnej kamery.
- Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová alebo nerezová).
- Inštalácia vložky: Vložka sa nainštaluje do komína, správne upevní a spojí s kotlom. Systém musí fungovať v súlade s technickými a legislatívnymi požiadavkami.
- Kontrola a revízia: Po inštalácii sa vykonáva kontrola celej sústavy a revízia pre zabezpečenie správnej a bezpečnej funkčnosti.
Výhody prevložkovania komína pre kondenzačné kotly
- Zvýšená životnosť komína: Odolné materiály zabraňujú korózii a poškodeniu spôsobenému kondenzátom.
- Bezpečnosť: Správne odvádzanie spalín zabraňuje nebezpečným situáciám.
- Efektívnosť vykurovacieho systému: Kondenzačné kotly vyžadujú špecifické komínové systémy pre efektívnu prevádzku, čo prispieva k zlepšeniu výkonu kotla a zníženiu spotreby energie.
Správna inštalácia komínovej vložky, odolnej voči kondenzátu a korózii, zaručuje dlhodobú životnosť komína a optimálne odvádzanie spalín.
