Obehové čerpadlá sú kľúčovou súčasťou moderných vykurovacích systémov, zabezpečujúc efektívnu cirkuláciu chladiacej kvapaliny a rovnomerné rozloženie tepla v celom objekte. Tento článok poskytuje podrobný prehľad o ich funkcii, typoch, výbere a údržbe.
Čo je obehové čerpadlo a prečo je dôležité?

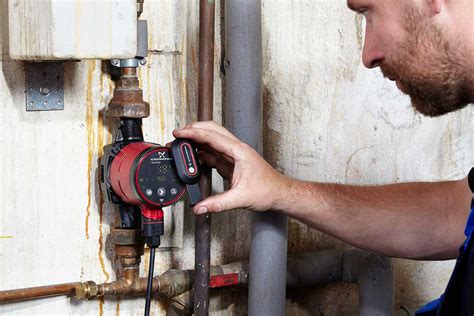

Obehové čerpadlo je zariadenie zabudované do vykurovacieho okruhu s cieľom zabezpečiť pohyb chladiacej kvapaliny. Systémy, ktoré ho využívajú, sa nazývajú vykurovanie s núteným obehom. Gravitačné prírodné javy nie vždy dokážu zabezpečiť dostatočnú cirkuláciu, najmä v zložitých systémoch s viacerými okruhmi. Vodné čerpadlo pre vykurovanie priestoru pomáha stimulovať pohyb chladiacej kvapaliny.
V minulosti, pred rokom 1990, sa vykurovacie systémy v súkromných objektoch projektovali a stavali predovšetkým bez čerpadiel. Chladivo sa pohybovalo potrubím samospádom a jeho cirkulácia bola zabezpečená konvekčnými prúdmi kvapaliny, keď sa ohrievala v kotle. V súčasnosti sa systémy s prirodzeným obehom používajú, aj keď menej často.

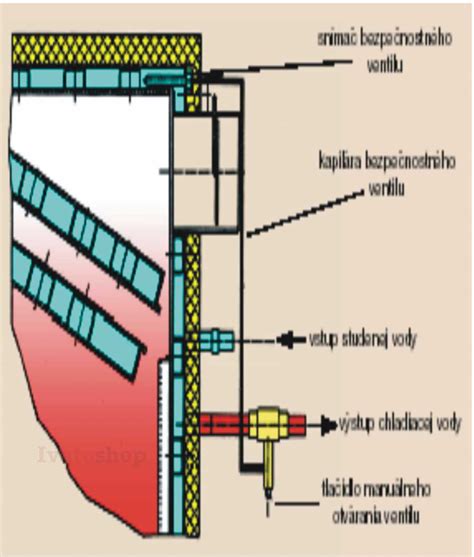

Lacné kotly na tuhé palivá sa často vyrábajú bez zabudovaných čerpadiel, pretože výrobca nepozná presné parametre vykurovacieho okruhu. Pre takéto systémy je nákup vodného čerpadla nevyhnutný.
Používanie obehového čerpadla prináša množstvo výhod:
- Znížené zaťaženie kotla: Dosiahnuté znížením teplotného rozdielu medzi prívodným a výstupným potrubím.
- Rovnomerné rozloženie tepla: Zabezpečuje rovnakú teplotu chladiacej kvapaliny po celej dĺžke vykurovacích krúžkov.
- Rýchla regulácia teploty: Umožňuje rýchlo regulovať teplotu chladiacej kvapaliny.
- Rýchly ohrev systému: Zabezpečuje rýchle zahriatie vykurovacieho systému pri spustení studeného kotla.
- Flexibilita inštalácie: Nie je potrebné inštalovať potrubia so sklonom smerom ku kotlu, čím sa zabezpečí spontánny pohyb chladiacej kvapaliny.
- Možnosť použitia tenkých rúrok: Šetrí vnútorný priestor v byte.
- Dostatočný tlak: Výkon čerpadla umožňuje vytvoriť vo vykurovacom okruhu dostatočný tlak na zásobovanie chladiacou kvapalinou viacerých poschodí.
- Použitie uzatváracích ventilov: Umožňuje reguláciu na jednotlivých slučkách vykurovacích sietí.
- Integrácia do automatiky: Možnosť integrácie čerpadla do automatického riadiaceho systému kotla.
Napriek týmto výhodám majú obehové zariadenia aj dve nevýhody: závislosť od napájania a dodatočné náklady na elektrickú energiu. Tieto nevýhody sú však zvyčajne kompenzované úsporou paliva (10-20%) a nízkym podielom nákladov na elektrinu (3-5%) na celkových nákladoch na vykurovanie. V prípade častých výpadkov elektriny je možné nainštalovať UPS pre autonómnu prevádzku.
Štruktúra a typy obehových čerpadiel
Obehové čerpadlo sa skladá z nasledujúcich základných prvkov:
- Puzdro s pracovnou komorou
- Motor
- Obežné koleso
- Odvzdušňovacia skrutka
- Svorkovnica (môže byť vybavená prídavným mechanickým a elektronickým zariadením na reguláciu činnosti motora)
Jednoduchosť konštrukcie zaisťuje vysokú spoľahlivosť a životnosť čerpadiel, ktorá sa pohybuje okolo 5 až 10 rokov. Pri prvom spustení obehového čerpadla je potrebné odskrutkovať vzduchovú skrutku a vypustiť vzduch z pracovného priestoru.
Moderné obehové čerpadlá sa delia na dva hlavné typy:
Čerpadlá "mokrého" typu
Pri "mokrých" čerpadlách je rotor v kontakte s chladiacou kvapalinou, čo zároveň zabezpečuje chladenie motora. Vnútorné tesnenia sú statické a nepodliehajú dynamickému opotrebovaniu, vďaka čomu sú tieto modely spoľahlivejšie a odolnejšie. Princíp činnosti je podobný ako u "suchých" čerpadiel: otáčajúce sa obežné koleso posúva chladivo od stredu k okrajom pracovnej komory, odkiaľ je zbierané do výstupných kanálov.
Čerpadlá "suchého" typu
Konštrukcia "suchých" čerpadiel nezahŕňa priamy kontakt chladiacej kvapaliny s rotorom. Pracovná plocha je oddelená od častí motora špeciálnymi krúžkami vyrobenými z materiálov ako grafit, keramika, karbid volfrámu, nehrdzavejúca oceľ alebo oxid hlinitý. Pracovný priestor je s motorom spojený iba cez hriadeľ, čo umožňuje výmenu pohonu.
Výhody "suchých" čerpadiel:
- Vysoká účinnosť (70-80%)
- Minimálne vodné kladivo pri spustení
- Možnosť horizontálneho a vertikálneho usporiadania motora
- Čerpanie veľkých objemov chladiacej kvapaliny vďaka vysokému výkonu
Vďaka kombinácii účinnosti a výkonu sa "suché" čerpadlá používajú predovšetkým vo vykurovacích systémoch priemyselných, administratívnych budov a veľkých obytných budov. Ich nevýhody zahŕňajú vyššiu hlučnosť, potrebu výmeny tesniacich kotúčov každé 2-3 roky, riziko úniku chladiacej kvapaliny pri poruche tesnenia a potrebu externého chladenia motora.
Konštrukcia "suchých" čerpadiel môže byť:
- Monoblok: Motor a kovové teleso sú spojené do jednej konštrukcie.
- Konzolový: Prvky sú upevnené na jednom ráme.
Výber správneho obehového čerpadla
Výber vhodného obehového čerpadla je kľúčový pre správnu funkciu vykurovacieho systému. Neexistujú jednotné požiadavky na označovanie čerpadiel, preto je dôležité študovať technické špecifikácie v návode na obsluhu.
Kľúčové parametre pri výbere
- Priemer pripojených potrubí: Musí zodpovedať priemeru potrubia vo vašom systéme.
- Maximálny povolený tlak (H): Tlak potrebný na prekonanie hydraulického odporu systému.
- Prietok (Q): Množstvo chladiacej kvapaliny, ktoré čerpadlo dokáže prepraviť za jednotku času.
- Výkon (P): Elektrický výkon čerpadla.
- Prevádzková teplota: Čerpadlá pre vykurovacie systémy sú navrhnuté pre teploty do 130-150 °C.
- Hlučnosť: Pri výbere je dôležité dbať na tichú prevádzku, najmä pre obytné priestory.
Výpočet potrebných parametrov
Pre nezávislé určenie primeranosti výkonu zariadenia je potrebné vykonať tri fázy výpočtov:
Fáza 1: Stanovenie výkonu čerpadla
Požadovaný tepelný výkon závisí od materiálu stien, tesnosti okien a podlahy. Pre byty sa predpokladá 75-80 W/m², pre domy 100-120 W/m². Priemerný teplotný rozdiel na vstupe a výstupe kotla je 10 °C.
Vzorec pre výpočet:
Požadovaný výkon (l/h) = (Vykurovaný objem (m²) * Tepelný výkon (W/m²)) / (1.16 * Teplotný rozdiel (°C))
Fáza 2: Výpočet tlaku
Tlak je potrebný na prekonanie celkového hydraulického odporu systému. Každý uzatvárací ventil a iný prvok potrubia má svoj vlastný indikátor hydraulického odporu, ktorý sa určuje pomocou špeciálnych tabuliek. Pri výbere je lepšie zvoliť väčší priemer potrubia, aby sa znížila tlaková strata.
Fáza 3: Určenie výkonu čerpadla
Porovnanie vypočítaných parametrov s tlakovo-prietokovými charakteristikami konkrétneho modelu čerpadla. Ak je priesečník parametrov pod krivkou v grafe, zariadenie je vhodné.
Ďalšie funkcie a odporúčania
- Regulácia otáčok: Niektoré moderné čerpadlá umožňujú nastavenie rýchlosti otáčok motora, čo slúži na lepšie doregulovanie vykurovacieho systému.
- Termostat a časovač: Umožňujú automatizáciu prevádzky kotla v závislosti od teploty chladiacej kvapaliny a dennej doby.
- Plynulá regulácia: Čerpadlá s plynulo meniteľnou rýchlosťou obežného kolesa umožňujú autonómne riadenie rýchlosti chladiacej kvapaliny v rôznych slučkách.
- Zásoba výkonu: Odporúča sa zvoliť čerpadlo s charakteristikami o 20-30% vyššími, než sú vypočítané, pre zníženie prevádzkového zaťaženia a predĺženie životnosti.
- Filtrovanie: Je žiaduce, aby zariadenie malo zabudovanú sieťku na filtrovanie pevných častíc suspendovaných v chladiacej kvapaline.
- Značky: Odporúča sa vyberať čerpadlá od známych výrobcov ako Calpeda, Grundfos, WILO, aj keď ich cena môže byť vyššia.
Pri výbere je vždy najlepšie koordinovať sa so špecialistami, najmä pri komplexných systémoch pre rodinné domy.
Tepelné čerpadlá typu voda-voda
Tepelné čerpadlo typu voda-voda využíva ako zdroj energie teplo získané zo spodnej alebo povrchovej vody. Tento typ čerpadla je podobný systému zem-voda, kde energiu odoberáme z vodného zdroja.
Princíp fungovania
Zo zdroja vody (napr. studňa, povrchový vodný tok) sa odoberá voda, ktorá následne prechádza cez výmenník tepla tepelného čerpadla. Použitá voda sa musí vracať do rovnakého zdroja, aby sa neporušoval vodný zákon (Zákon č. 364/2004 Z. z.).
Zdroje vody a ich využitie
- Studňa: Odobratá studničná voda sa vracia do tej istej zvodne (vodonosnej vrstvy).
- Povrchové vodné toky (rieky, jazerá, rybníky): Použitie vyžaduje súhlas majiteľov alebo správcov. V zimnom období môže byť povrchová voda blízko bodu mrazu, čo obmedzuje jej využitie.
- Odpadové teplo z priemyselných procesov: Veľmi výhodný zdroj energie.
Efektivita a výkonové číslo (COP)
Tepelné čerpadlo pri svojej prevádzke spotrebúva elektrickú energiu, ale získa približne 3 až 5-krát viac tepelnej energie. Tento pomer sa nazýva výkonové číslo (COP). Ak dodáme 1 kW elektrickej energie a získame 5 kW tepla, COP je 5. COP závisí od aktuálneho príkonu, výstupnej teploty a teploty okolia.
Letná prevádzka
Moderné tepelné čerpadlá môžu v lete pracovať reverzne (opačne) a interiér ochladzovať, podobne ako chladnička, odoberajúc teplo zvnútra a odovzdávajúc ho okoliu.
Historický kontext
Slovák Aurel Stodola, konštruktér prvého tepelného čerpadla na svete, v roku 1928 vytvoril zariadenie, ktoré dodnes pracuje vo Švajčiarsku a vykuruje radnicu v Ženeve s využitím tepla z jazera (uzavretý kruh). Aj keď jeho najväčšie úspechy boli v oblasti parných a spaľovacích turbín, jeho práca v oblasti tepelných čerpadiel bola významná. Aurel Stodola zomrel v roku 1942.
Servis a údržba
Pre zabezpečenie dlhej životnosti a spoľahlivej prevádzky obehového čerpadla je dôležitý pravidelný servis. V prípade poruchy je potrebné kontaktovať servisného technika. Pri výmene starého čerpadla za nové je dôležité zohľadniť jeho parametre a kompatibilitu so systémom.
5 Tipů K Oběhovým Čerpadlům, Které Možná Neznáš 🛠
Záver
Inštalácia tepelného čerpadla je nielen ekonomicky výhodná, ale aj zodpovedná voči životnému prostrediu. Ak hľadáte energeticky efektívny, ekologický a spoľahlivý spôsob vykurovania a ohrevu vody, tepelné čerpadlo môže byť správnou voľbou. Naši špecialisti vám pomôžu pri výbere a inštalácii systému, ktorý bude najlepšie vyhovovať vašim potrebám.
