Kvalita vnútorného vzduchu je kľúčová pre zdravie a pohodu obyvateľov, rovnako ako kvalita stlačeného vzduchu je kritická pre efektívnosť a životnosť priemyselných zariadení. Moderné technológie v oblasti chladenia, vysúšania a filtrácie vzduchu ponúkajú množstvo riešení, ktoré zlepšujú kvalitu vzduchu v interiéroch a optimalizujú priemyselné procesy. Tento článok sa zameriava na rôzne aspekty týchto technológií a ich vplyv na naše životné prostredie a priemyselné aplikácie.
Chladenie Vzduchu
Chladenie je nevyhnutné najmä v letných mesiacoch, kedy vysoké teploty môžu nepriaznivo ovplyvniť naše zdravie a pohodlie. Správne navrhnutý chladiaci systém je nevyhnutný pre udržanie pohodlných a produktívnych pracovných podmienok. Existuje viacero spôsobov, ako chladenie dosiahnuť:
Typy a Metódy Chladenia
- Odparovacie chladiče vzduchu: Odparovací vzduchový chladič, známy aj ako močiarový chladič, je chladiace zariadenie, ktoré znižuje teplotu vzduchu pomocou prirodzeného procesu odparovania. Nasáva teplý vzduch cez vodou nasýtené podložky, absorbuje teplo a produkuje chladnejší a vlhší vzduch. Sú to efektívne, nákladovo efektívne a ekologické riešenie na chladenie veľkých priestorov. Ich chladiaca kapacita závisí od rôznych faktorov, vrátane toho, ako dobre je priestor izolovaný.
- Klimatizačné jednotky: Tieto zariadenia sú najbežnejším riešením pre chladenie vzduchu. Môžu byť mobilné alebo nainštalované na stenu, pričom moderné modely sú často vybavené energeticky úspornými technológiami. Klimatizácie ponúkajú chladenie, kúrenie, odvlhčovanie a čistenie vzduchu. Sú univerzálnym riešením pre dočasné chladenie a klimatizáciu, ideálne pre bodové chladenie v priemysle, továrňach, dátových centrách a serverovniach alebo ako núdzové jednotky počas porúch HVAC.
- Bodové chladenie: Je to prenosná klimatizačná jednotka navrhnutá na cielené chladenie konkrétnych oblastí namiesto chladenia celého priestoru. Na rozdiel od tradičných klimatizačných systémov, ktoré regulujú teplotu v celej miestnosti, bodové chladenie sa zameriava na chladenie lokalizovaných oblastí, vďaka čomu je vysoko efektívne v priemyselných a komerčných prostrediach, ako sú továrne, sklady, serverovne a dielne, kde stroje, zariadenia alebo pracovníci generujú nadmerné teplo.
- Prirodzené chladenie: Techniky ako tiene, zateplenie a orientácia budovy môžu významne prispieť k zníženiu teploty vo vnútri. Ide o najlacnejšie opatrenia spočívajúce v zabránení vnikaniu tepla.
- Ventilátory: Hoci nie sú tak efektívne ako klimatizačné jednotky, môžu pomôcť pri cirkulácii vzduchu a vytvoriť pocit chladu.
Pasívne vs. Aktívne Chladenie
Chladenie nie je len o klimatizácii. Prioritou je udržať dom čo najdlhšie chladný, k čomu môže pomôcť minimalizovanie pasívnych ziskov tepla zo slnka. Najlepší je spôsob pasívneho chladenia. V princípe máme okolo domu aj v lete väčšinou dostatočné zdroje chladu - minimálne meter pod zemou je skoro celoročne teplota na úrovni okolo 10 až 15 °C. Akékoľvek médium - či už je to voda alebo vzduch - dokáže tento chlad presunúť do interiéru, čo sa dá povedať aj naopak: vyniesť teplo z domu do chladnej zeme, čiže dokáže vychladiť interiér a ohriať zem.
Napríklad, ak by sa urobil zemný kolektor (mnoho metrov rúrky zakopanej v hĺbke približne 1,5 metra v zemi) a v ňom by sa naháňala voda, ktorá zároveň cirkuluje aj cez rozvody podlahového, stropného alebo stenového chladenia, interiér by sa vychladil len za cenu chodu cirkulačného čerpadla. To isté platí, ak máme k dispozícii potôčik s chladnou vodou. Je však dôležité regulovať teplotu vody, aby nedochádzalo ku kondenzácii vlhkosti na chladiacich plochách, ktorá môže nastať, ak je povrch chladnejší ako približne 20 °C (v závislosti od okolitej teploty a vlhkosti).
Aktívne chladenie, ako je klasická klimatizácia, fúka do interiéru studený vzduch chladený vodou s teplotou len 6 °C, čím je výkonnejšia a má rýchly chladiaci efekt. Kondenzát sa vytvára na výmenníku v klimatizačnej jednotke a odvádza sa. Tento spôsob chladenia je však energeticky náročnejší a pre niektorých ľudí môže byť prúd studeného vzduchu nepríjemný.
Tepelné Čerpadlá a Klimatizácie

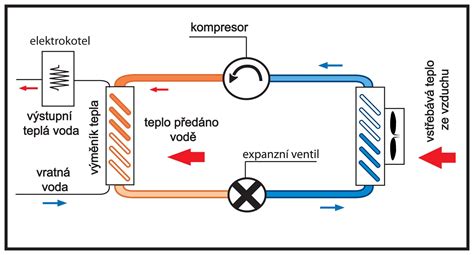

Tepelné čerpadlo, vrátane klimatizácie, je zariadenie, ktoré dokáže energiu len presúvať, nie vyrábať. Funguje na princípe presunu tepla z jedného prostredia do druhého. Ako príklad môže slúžiť chladnička, ktorá odoberá teplo zo svojho vnútorného priestoru a odovzdáva ho do vonkajšieho prostredia (napríklad cez mriežku vzadu, ktorá je teplá). V zimnom období je "vnútro chladničky" exteriér a "mriežka" je vnútro domu (napríklad podlahové vykurovanie). V lete, naopak, interiér je "vnútro chladničky" a teplo sa odvádza do exteriéru (zemný kolektor alebo vonkajšia jednotka tepelného čerpadla).
Na presun tepla spotrebujú tepelné čerpadlá elektrinu. Ich energetická účinnosť závisí od teplotného rozdielu medzi prostrediami, medzi ktorými sa teplo presúva. Čím menší je tento rozdiel, tým menej elektriny sa spotrebuje. Preto je pri návrhu systému dôležité zohľadniť umiestnenie vonkajšej jednotky klimatizácie alebo tepelného čerpadla - v zatienenom prostredí bude pracovať efektívnejšie. Chladiace riešenia sú navrhnuté s ohľadom na energetickú účinnosť, poskytujú efektívne chladenie a zároveň minimalizujú spotrebu energie.

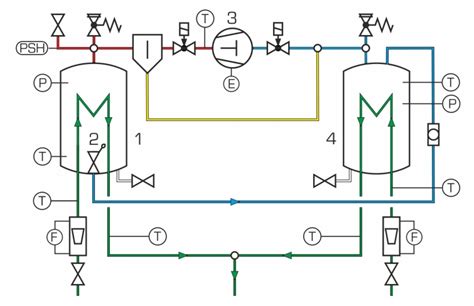

Chladenie Kompresorov
Všetky kompresné procesy generujú teplo, ktorého stupeň závisí od konečného tlaku kompresora. Pre vyššie tlaky a výkony motora je povolená maximálna teplota 200 °C. Pri viacstupňovom stlačení a tlakoch nad 10 bar je maximálna koncová teplota stlačenia 160 °C. Väčšina kompresného tepla preto musí byť rozptýlená, pretože príliš vysoké teploty stlačeného vzduchu predstavujú riziko (napr. vznietenie zvyškového oleja). Množstvo tepla, ktoré má byť odstránené chladením, závisí od objemového prietoku a tlaku.
Kompresory s vyššou kapacitou majú dva, tri alebo viac valcov, usporiadaných tak, aby boli čo najpriaznivejšie v prúde vzduchu ventilátora chladiaceho vzduchu. Povrchy valcov a hláv valcov sú zväčšené veľkorysým rebrovaním na zosilnenie rozptylu tepla. Pre najnižšiu možnú teplotu stlačeného vzduchu je tiež potrebné, aby bol stlačený vzduch chladený v medzichladiči medzi prvým a druhým stupňom alebo v dochladzovači po druhom stupni. U piestových kompresorov mazaných olejom musí byť chladenie vykonané minimálne na 60 °C alebo 80 °C. Nízka výstupná teplota stlačeného vzduchu má výhodu aj v tom, že stlačený vzduch má iba malý podiel vlhkosti.
Vysúšanie Vzduchu
Vlhkosť vzduchu je ďalším dôležitým faktorom, ktorý ovplyvňuje komfort a zdravie v interiéroch a má kritický vplyv na priemyselné systémy stlačeného vzduchu. Vysoká vlhkosť môže viesť k problémom ako je pleseň a roztoče. V priemysle je vlhkosť v stlačenom vzduchu nepriateľom číslo jedna.
Problém Vlhkosti v Stlačenom Vzduchu
Stlačený vzduch sa vyrába z atmosférického vzduchu, ktorý obsahuje nečistoty a vlhkosť (s priemernou vlhkosťou 60 %). V dôsledku stláčania sa vzduch vyznačuje nielen vysokým chemickým znečistením (uhľovodíky, oxidy síry, dusíka a uhlíka), ale aj vysokým obsahom vlhkosti vo forme nasýtených vodných pár. Vlhkosť je obzvlášť nebezpečná pre pneumatické zariadenia, ako aj pre samotný kompresor a inštaláciu stlačeného plynu. Vlhkosť v kombinácii s nečistotami sa stáva kyslou, škodlivou pre kovové prvky nielen samotného kompresora, ale aj inštalácií a koncových zariadení. Nedostatky v systéme stlačeného vzduchu, ako je kondenzát, môžu spôsobiť koróziu potrubných trás, zanášanie ventilov, opotrebenie strojov a nástrojov a škody na zariadení.
Metódy Odstraňovania Vlhkosti zo Stlačeného Vzduchu
Mimoriadne dôležitou otázkou je odstránenie vlhkosti zo stlačeného vzduchu. Za tento proces je zodpovedný kompresorový dehydratátor. Existujú osvedčené spôsoby regulácie vlhkosti stlačeného vzduchu, ktorých výber závisí od aplikácie, požiadaviek na kvalitu ovzdušia a prevádzkového prostredia:
- Chladenie a kondenzácia: Horúci stlačený vzduch sa ochladzuje, čo umožňuje kondenzáciu veľkého množstva vody. Následný chladič (alebo tepelný výmenník) ochladí stlačený vzduch okamžite po stlačení, čím sa zníži teplota a spôsobí kondenzáciu vlhkosti. Sušiče vzduchu s chladivom (kondenzačné sušiče) fungujú ako chladnička, ochladzujú stlačený vzduch a tým kondenzujú vodnú paru, ktorá sa potom odvádza.
- Nadmerná kompresia: Zahŕňa stlačenie vzduchu na vyšší tlak, ako je určený pracovný tlak. Toto zvýšenie tlaku zhromaždí vlhkosť a zmení ju na kvapalnú vodu, ktorú je možné ľahko odstrániť. Po oddelení sa vzduch môže roztiahnuť na pracovný tlak, aby sa mohol použiť v zamýšľanom procese.
- Membránové sušenie: Využíva proces selektívnej permeácie zložiek plynu na oddelenie vlhkosti vody od vzduchu. Mokrý stlačený vzduch prúdi do valca naplneného tisíckami dutých polymérových vlákien.
- Absorpčné sušenie: Je to chemický proces, pri ktorom sa vodná para viaže na absorpčný materiál, ako je chlorid sodný alebo kyselina sírová.
- Adsorpčné sušenie: Odstraňuje vlhkosť zo vzduchu pomocou adsorpcie, čo je proces, pri ktorom vodná para priľne k povrchu vysúšacieho prostriedku, známeho ako vysúšadlo. Výhodou použitia adsorpcie oproti absorpcii je, že vysúšací materiál sa dá regenerovať po nasýtení vodou. Medzi najobľúbenejšie zariadenia tohto typu patria chladiace a adsorpčné sušičky s rôznym rosným bodom. Riadenie chodu sušičky v závislosti na dosiahnutom rosnom bode (DDS) umožňuje značné úspory nákladov.
Pre baliarne môže stačiť chladiaci sušič, ale farmaceutická čistá miestnosť môže vyžadovať vysúšaciu sušičku schopnú dosiahnuť rosný bod pod -40 °C. Poddimenzované sušiče a separátory sú jednou z najčastejších príčin vlhkosti v stlačenom vzduchu.
Filtrácia Vzduchu
Filtrácia vzduchu je kľúčová pre odstraňovanie škodlivých častíc a znečisťujúcich látok. V systémoch stlačeného vzduchu je účinným spôsobom eliminácie nečistôt filtrácia stlačeného vzduchu.
Typy Filtrov a Ich Funkcie
Moderné systémy filtrácie vzduchu ponúkajú rôzne technológie:
- HEPA filtre: Tieto filtre sú schopné zachytiť až 99,97 % častíc s veľkosťou 0,3 mikrónu a sú ideálne pre alergikov v interiéroch.
- Uhlíkové filtre: Sú navrhnuté na absorpciu zápachov a chemikálií vo vzduchu, vhodné pre vnútorné aj priemyselné prostredia.
- Iónové čističe vzduchu: Tieto zariadenia vytvárajú ióny, ktoré pomáhajú pri znižovaní počtu častíc vo vzduchu.

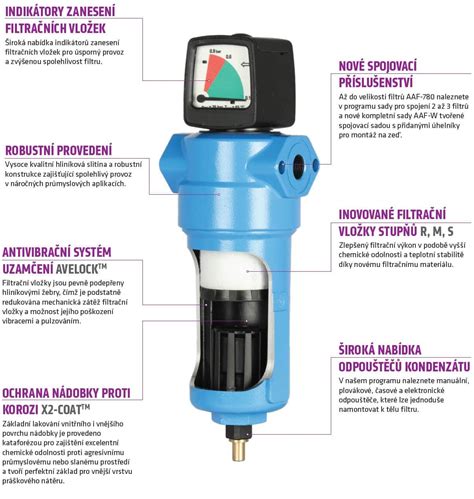

- Prachové, koalescenčné a sterilné filtre: Tieto filtre stlačeného vzduchu sú zodpovedné za elimináciu všetkých typov prchavých znečisťujúcich látok, ako je prach, olejové častice a mikroorganizmy v priemysle. Ako filtračné médium sa často používa borosilikátové filtračné vlákno, ktoré má mimoriadne vysokú filtračnú kapacitu a aktívne odpudzuje olej a vodu.
Odlučovače Kondenzátu a Čistenie
Cyklónové odlučovače zaisťujú účinné oddelenie kondenzátu, resp. vlhkosti, zo systému stlačeného vzduchu. Majú kompaktný dizajn a sú jednoduché na inštaláciu. Aj malé množstvo kondenzátu môže v rozvode stlačeného vzduchu spôsobiť vážne problémy na koncovom technologickom zariadení. Odvádzače kondenzátu môžu byť umiestnené na akomkoľvek zariadení v systéme stlačeného vzduchu. Okrem toho existujú systémy na bezpečnú likvidáciu odpadovej vody, resp. na spracovanie odpadového kondenzátu bez negatívneho dopadu na životné prostredie.
Systémy Stlačeného Vzduchu: Kompresory a Úprava
Stlačený vzduch je energetické médium s vysokou úžitkovou hodnotou, ktoré sa používa ako bezpečný, vysoko výkonný a spoľahlivý zdroj energie v 90 % výrobných podnikov prakticky vo všetkých priemyselných odvetviach. Je často považovaný za štvrtú energiu (po elektrine, vode a plyne). Takmer každá priemyselná prevádzka, od malých remeselných dielní až po jadrové elektrárne, má nejaký typ systému stlačeného vzduchu. V mnohých prípadoch je tento systém tak závažný, že bez neho nie je možná prevádzka.
Výroba a Typy Kompresorov
Stlačený vzduch sa vyrába stlačením atmosférického vzduchu s následnou úpravou (filtrácia, sušenie). Zariadenie, ktorým sa stláča vzduch nasávaný z atmosféry, sa nazýva kompresor. Pre výrobu stlačeného vzduchu slúžia kompresory, ktoré je možné rozdeliť podľa spôsobu premeny energie z mechanickej na tlakovú:
- Dynamické (rýchlostné) kompresory: Pracujú na princípe stlačenia zmenou rýchlosti prúdenia (napr. ejektor, turbokompresor radiálny, diagonálny, axiálny).
- Objemové kompresory: Stláčajú médium zmenou objemu pracovného priestoru. Ďalšie rozdelenie je na rotačné a piestové.
Piestové kompresory môžu byť jednostupňové, dvojstupňové, trojstupňové, jedno-, dvoj- alebo trojvalcové a membránové. Rotačné kompresory môžu mať napríklad dva tvarovo zhodné rotačné piesty (rotory) s navzájom opačným zmyslom otáčania, ktoré sú spriahnuté ozubenými kolesami. Dopravované médium je na sacej strane skrine otáčaním rotorov postupne uzatvárané v komorách a ďalej dopravované k výtlačnej strane. Tlak na výtlaku je závislý na odporoch potrubia a pripojeného technologického zariadenia.
Význam Úpravy Stlačeného Vzduchu
Úprava stlačeného vzduchu je nevyhnutným krokom v každom systéme, kde sa využíva kompresor. Stlačený vzduch prirodzene obsahuje nečistoty, vlhkosť, olejové zvyšky či kondenzát, ktoré môžu poškodzovať pneumatické náradie a zariadenia. Úprava vzduchu v systémoch stlačeného plynu zahŕňa množstvo činností, ktoré zlepšujú kvalitu pracovného média. Ide o chladenie stlačeného vzduchu, jeho sušenie, odstraňovanie prachu a oleja. Kvalita stlačeného vzduchu ovplyvňuje životnosť koncových prijímacích miest, preto by mala mať triedu čistoty prispôsobenú požiadavkám pneumatických zariadení, ktoré zle reagujú nielen na znečistenie, vysokú vlhkosť, ale aj na vysokú teplotu stlačeného plynu.
Aplikácie Kompresorov a Dmychadiel
Pneumatické zariadenia sú široko používané v priemysle. Dmychadlá, ako špeciálne typy kompresorov, sa používajú v rôznych aplikáciách:
- Čističky odpadových vôd (ČOV): Pre aplikácie od malých domových čistiarne až po veľké mestské čistiarne sú ako zdroj vzduchu pre aeračné systémy používané dmychadlá.
- Pneumatická doprava sypkých hmôt: Pre tieto aplikácie sa využívajú ako pretlakové, tak aj podtlakové dmychadlá.
- Mobilné jednotky: Dmychadlá sú súčasťou mobilných jednotiek na nákladných automobiloch, ktoré kompletné vyspravujú výtluky na cestách, plnia funkciu čistiace, dopravné (kamenná drť + asfaltová zmes) a pěchovacie.
- Špeciálne aplikácie: Od dmychadiel základnej rady sú odvodené dmychadlá špeciálneho prevedenia, ktoré sa líšia napr. materiálom základných častí, riešením upchávok, spôsobom pripojenia, smerom prietoku vzdušniny apod. Aplikácie pre jadrové elektrárne vyžadujú plynotesné prevedenia z austenitických ocelí.
Osvedčené postupy pre stlačený vzduch
Energetická Účinnosť a Prevádzkové Náklady
Systém "Stlačený vzduch" musí byť nastavený tak, aby optimalizoval celkovú charakteristiku výrobného systému. Meranie spotreby stlačeného vzduchu a meranie tlakového rosného bodu pri existujúcom systéme je jednou z analýz, ako zistiť skutočnú spotrebu stlačeného vzduchu, straty, ale aj ako ovplyvniť účty za elektrinu. V mnohých priemyselných zariadeniach kompresory spotrebujú viac elektriny ako akékoľvek iný typ vybavenia.
Nákupná cena kondenzačného sušiča pritom tvorí cca 25 % celkových nákladov za obdobie päť rokov. Zvyšných 75 % pripadá na priame a nepriame prevádzkové náklady. Nedostatočne dimenzovaný sušič (resp. jeho tepelné výmenníky) alebo menej účinné separátory vlhkosti vytvárajú veľkú tlakovú stratu na sušičoch. To spôsobuje zvýšenie prevádzkových nákladov a nestabilitu rosného bodu vzduchu.
Optimalizácia Prevádzky a Odstraňovanie Netesností
Netesnosti môžu byť významný zdroj zbytočnej energie v priemyselnom systéme stlačeného vzduchu, niekedy sa plytvá 20 - 30 % z výstupu kompresora. Aktívnym zisťovaním únikov a ich opravou je možné redukovať netesnosti na menej ako 10 % výkonu kompresora. Okrem míňania zbytočnej energie netesnosti prispievajú k ďalším operačným stratám a skracujú životnosť zariadení. Netesnosti môžu spôsobiť pokles tlaku v systéme, čím koncové zariadenia nefungujú efektívne. Detektor netesnosti registruje ultrazvuk, ktorý vzniká trením medzi molekulami plynu a stenou rúrky, a mení ho na počuteľný zvuk, čím umožňuje lokalizáciu únikov. Odhalenie netesností vedie k značným úsporám energie a zníženiu nákladov.
Niektoré systémy, ako napríklad typový rad PST (od modelu PST 120), sú vybavené automatickou úspornou funkciou SmartSave®, ktorá zaisťuje automatické vypnutie chladiaceho kompresora pri malých či nulových prietokoch a automatické zapnutie pri obnovenom zaťažení vzduchového okruhu. Vďaka tomu je možné pri nočných zmenách, víkendoch alebo odstávkach výroby znížiť spotrebu energie na minimum.
Údržba a Pravidelný Servis
Automatické odtoky, odlučovače a filtre sa musia pravidelne servisovať. Použitie dehydrátora stlačeného vzduchu, kompresorových vzduchových filtrov alebo odlučovača vody minimalizuje riziko korózie v systéme a zároveň umožňuje získať médium s kvalitatívnymi parametrami prispôsobenými špecifickosti použitých koncových zariadení a priemyslu. Systém "Stlačený vzduch" musí byť hodnotený pravidelne, aby sa dalo určiť, či jeho činnosť je optimálna.
Medzinárodná norma klasifikuje čistotu stlačeného vzduchu vrátane úrovní vlhkosti. Vlhkosť v stlačenom vzduchu podkopáva spoľahlivosť systému, kvalitu produktu a energetickú účinnosť. Tým, že sa chránia nástroje, znižujú úniky, zabraňuje poškodeniu produktov a znižujú neplánované prestoje, prispieva úprava vzduchu k výrazným úsporám.
