Princípy a metódy chladenia vinutí distribučných transformátorov

Transformátory sú kľúčovými komponentmi moderných elektrických systémov a nevyhnutnou súčasťou energetických sietí. Bez transformátorov by nebolo možné prenášať elektrickú energiu na veľké vzdialenosti, napájať mestá a priemysel, ani zásobovať budovy a domácnosti. Tieto zariadenia umožňujú meniť napätie z jednej úrovne na druhú, čo prispieva k energeticky efektívnemu prenosu a distribúcii elektriny. V rozsiahlej sieti elektrických energetických systémov má distribučný transformátor kľúčový význam, hoci je často opomínaný. Tieto nevyhnutné zariadenia tvoria posledné spojenie v reťazci dodávania energie, kde znižujú vysoké napätie na bezpečné a použiteľné úrovne pre domácnosti, podniky a priemyselné objekty.

Transformátory počas svojej činnosti produkujú teplo, ktoré je potrebné odvádzať, najmä z ich vinutí a jadra. Účinné chladenie je nevyhnutné na udržanie teploty transformátora v bezpečných limitoch, zabránenie prehriatiu a zabezpečenie spoľahlivej prevádzky a dlhej životnosti. Porozumenie tomu, ako distribučné transformátory fungujú a akú dôležitú úlohu zohrávajú v elektrickej infraštruktúre, odhaľuje sofistikované inžinierske riešenia, ktoré zásobujú naše každodenné životy elektrinou.

Základné princípy a konštrukcia distribučných transformátorov

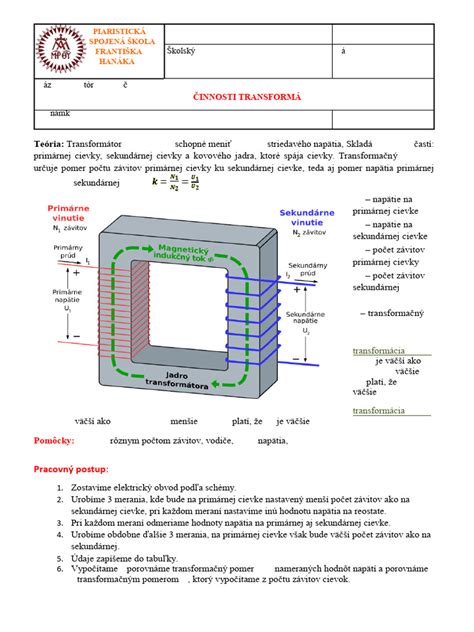

Distribučný transformátor pracuje na základnom princípe elektromagnetickej indukcie. Skladá sa z dvoch (prípadne viacerých) cievok, nazývaných vinutia, umiestnených tak, aby medzi nimi bola čo najväčšia vzájomná magnetická väzba. Kvôli zvýšeniu magnetickej väzby sa takmer vždy používa feromagnetické jadro. Cievka, ktorá je pripojená na zdroj napätia, sa nazýva primárne vinutie, zatiaľ čo ostatné cievky sú sekundárne vinutia.

Distribučné transformátory menia vysokonapäťovú elektrinu na nižšiu úroveň, ktorú môžu používať ľudia doma alebo v práci. Tieto transformátory sú zvyčajne menšie ako výkonové transformátory a sú vyrobené tak, aby sa vysporiadali s menšou energetickou kapacitou. Môžu byť inštalované na stĺpoch (stĺpové distribučné transformátory) alebo umiestnené pod zemou (zemne umiestnené distribučné transformátory). Pre rôzne aplikácie sa používajú jednofázové alebo trojfázové distribučné transformátory. Existujú dva hlavné konštrukčné typy: transformátory typu Core (vinutia ovinuté okolo jadra) a transformátory typu Shell (jadro obklopuje vinutia).

Zdroje tepla a straty v transformátoroch

Transformátory patria medzi najúčinnejšie elektrotechnické zariadenia, pričom moderná účinnosť distribučných transformátorov zvyčajne presahuje 98 % pri plnom zaťažení. Napriek vysokej účinnosti vznikajú počas prevádzky transformátora straty, ktoré sa prejavujú vo forme tepla. Tieto straty sú dvojakého druhu:

• Straty naprázdno (jadrové straty): Sú spôsobené magnetizáciou jadra, konkrétne hysterezou a vírivými prúdmi v magnetickom materiáli. Tieto straty vznikajú nepretržite vždy, keď je distribučný transformátor napájaný, bez ohľadu na prúd zaťaženia.
• Straty zaťaženia (ohmické straty): Vznikajú prechodom prúdu cez vinutia (I²R straty) a sú spôsobené elektrickým odporom vodičov vinutí. Tieto straty sa menia s druhou mocninou prúdu zaťaženia a stávajú sa významnými, keď transformátor prenáša značné zaťaženie.

Kombinácia týchto zložiek strát určuje celkové charakteristiky účinnosti a ovplyvňuje výpočet celkových nákladov na prevádzku transformátora počas jeho životnosti. Aby sa tieto straty znížili, je potrebné vybrať dobré materiály a vykonať presné inžinierske práce.

Význam chladenia vinutí a impregnácia

Vinutie transformátora sa zahrieva prechodom elektrického prúdu (pasívny odpor), zatiaľ čo vírivými magnetickými prúdmi sa zahrieva aj jadro transformátora. Práve prehriatie vinutí je kritické, pretože môže viesť k degradácii izolácie a následným poruchám. Výkonné transformátory sa preto musia chladiť.

Dôležitú úlohu pri chladení a izolácii vinutí hrá impregnácia. Transformátor sa impregnuje buď ako celok, alebo jeho jednotlivé časti (cievka a jadro). Dôvodom impregnácie je:

• Zvýšenie napäťovej odolnosti (odolnosť proti prierazu vo vinutí cievky).
• Zlepšenie odvodu tepla z vnútrajšku cievky.
• Zlepšená mechanická a chemická odolnosť vinutia.
• Zníženie „zvukových“ efektov (vrčanie transformátora).
• Zlepšenie chemickej a mechanickej odolnosti jadra.
• Zvýšenie kompaktnosti.

Transformátory sa napúšťajú olejom, voskami, niekedy tiež syntetickými farbami, špeciálnou zalievacou hmotou, resp. sa ako celok zalievajú do plastu. Pre distribučné transformátory sú rozhodujúce dva hlavné prístupy: olejom plnené a suché typy, ktoré využívajú odlišné princípy chladenia.

Všeobecné princípy chladenia

Chladenie je buď priame, keď chladiace médium cirkuluje priamo okolo cievky transformátora, alebo nepriame, keď je cievka od média oddelená. Transformátory využívajú rôzne techniky chladenia na zabezpečenie optimálneho výkonu a dlhej životnosti.

Špecifické metódy chladenia pre distribučné transformátory

Distribučné transformátory môžu byť buď suché, alebo olejom plnené, pričom výber závisí od prostredia inštalácie, bezpečnostných požiadaviek a požadovaného chladiaceho výkonu. Každý typ má svoje špecifické metódy chladenia.

Chladenie suchých transformátorov (vzduchom chladené)

Suché distribučné transformátory využívajú chladenie vzduchom a pevné izolačné systémy. Sú vhodné pre vnútorné inštalácie, kde sú najvyššou prioritou požiarna bezpečnosť a environmentálne hľadiská. Na chladenie sa spoliehajú na cirkuláciu vzduchu.

1. Vzduch - prirodzené chladenie (AN)

V tejto metóde sa teplo rozptyľuje z jadra transformátora a vinutia do okolitého vzduchu prirodzenou konvekciou. Ide o jednu z najjednoduchších a najbežnejších metód chladenia pre distribučné transformátory. Systémy s prirodzeným chladením vzduchom majú priamy dizajn bez pohyblivých častí, čo znižuje počiatočné náklady a požiadavky na údržbu. Sú vhodné pre aplikácie s nízkym zaťažením.

• Výhody: Jednoduchosť, nízke náklady, ekologické (bez chladiacich tekutín), vhodné pre nízkozaťažové aplikácie.
• Nevýhody: Obmedzená chladiaca kapacita, citlivosť na okolitú teplotu (účinnosť klesá v horúcom podnebí), pomalé rozptyľovanie tepla kvôli nízkej tepelnej vodivosti vzduchu.

2. Vzduch - nútené chladenie (AF)

Vzduch - nútené chladenie, známe aj ako nútené chladenie vzduchom, používa ventilátory na vháňanie vzduchu cez jadro a vinutia transformátora. Týmto spôsobom sa výrazne zvyšuje chladiaca kapacita v porovnaní s prirodzeným chladením. Nútená cirkulácia vzduchu pomáha prekonať obmedzenia prirodzenej konvekcie aj v horúcom podnebí.

• Výhody: Zvýšená chladiaca kapacita, lepší výkon v prostredí s vysokou teplotou, flexibilita ovládania ventilátorov na základe podmienok zaťaženia a teploty.
• Nevýhody: Vyššia spotreba energie na prevádzku ventilátorov, zvýšené požiadavky na údržbu ventilátorov (mechanické komponenty), znečistenie hlukom.

Chladenie olejom plnených transformátorov

Olejom plnené distribučné transformátory využívajú minerálny olej na chladenie aj izoláciu, čím zabezpečujú vynikajúce tepelné hospodárenie a elektrický výkon pre vonkajšie aplikácie. Olej má oveľa vyššiu tepelnú vodivosť ako vzduch, čo umožňuje efektívny prenos tepla z jadra a vinutí do oleja. Olej potom prenáša teplo do nádrže transformátora, ktorá je ochladená prírodnou alebo nútenou cirkuláciou vzduchu. Izolačný olej zároveň poskytuje vynikajúce elektrické izolačné vlastnosti.

Vlastný transformátor sa vkladá do nádoby, ktorá sa naplní olejom. Nádoba je často vystrojená rebrami a chladiacimi rúrkami na zvýšenie plochy pre odvod tepla. Olej prúdi okolo transformátora a prijíma teplo, ktoré vzniká počas prevádzky. Tento druh transformátora je vhodný na vonkajšie použitie, pretože má dobrý chladiaci výkon.

1. Chladenie ONAN (Oil Natural Air Natural)

ONAN je jednou z najjednoduchších a najpoužívanejších metód chladenia pre olejom plnené transformátory. V tomto systéme olej transformátora prirodzene cirkuluje (konvekciou), aby absorboval teplo z jadra a vinutí. Teplo sa potom prenáša do okolitého vzduchu prirodzenou konvekciou prostredníctvom povrchu nádrže a rebier alebo chladiacich rúrok. Táto metóda je ideálna pre menšie distribučné transformátory alebo tie, ktoré pracujú v chladnejšom prostredí a s miernym zaťažením.

2. Chladenie ONAF (Oil Natural Air Forced)

Chladenie ONAF vylepšuje metódu ONAN pridaním núteného chladenia vzduchom. V tomto usporiadaní sa ventilátory používajú na vháňanie vzduchu cez chladiace rebrá alebo radiátory transformátora, čím sa zvyšuje rýchlosť odvádzania tepla do okolia. Olej vo vnútri transformátora stále cirkuluje prirodzenou konvekciou. Táto metóda pomáha zvládať vyššie teploty a je vhodná pre distribučné transformátory s väčšou zaťažiteľnosťou alebo v miestach s vyššími okolitými teplotami.

3. Chladenie OFAF (Oil Forced Air Forced)

Chladenie OFAF kombinuje nútenú cirkuláciu oleja s núteným chladením vzduchom. Čerpadlo aktívne cirkuluje olej cez transformátor, čím sa zabezpečuje efektívny odvod tepla z jadra a vinutí. Zároveň ventilátory fúkajú vzduch cez chladiace povrchy (radiátory) na zlepšenie odvodu tepla z oleja do atmosféry. Táto metóda zabezpečuje robustné chladenie a používa sa pre výkonnejšie distribučné transformátory, ktoré musia zvládať značné tepelné zaťaženie, napríklad v priemyselných prostrediach.

4. Chladenie OFWF (Oil Forced Water Forced)

Chladenie OFWF využíva nútenú cirkuláciu oleja v kombinácii s vodným chladením. Olej sa čerpá cez transformátor a potom cez výmenník tepla, kde sa teplo prenáša do cirkulujúcej vody. Ohriata voda sa potom ochladzuje v chladiacej veži alebo inom systéme vodného chladenia. Táto metóda poskytuje vysokoúčinné chladenie a používa sa vo veľmi výkonných transformátoroch, ktoré môžu byť súčasťou distribučnej sústavy v kritických uzloch, kde je obmedzený priestor alebo sú extrémne prevádzkové podmienky.

5. Chladenie OWAF (Oil Water Air Forced)

Chladenie OWAF integruje olejové, vodné a nútené vzduchové chladenie. Na prenos tepla z transformátora sa používa olej, na absorbovanie tepla z oleja voda a vzduch na odvádzanie tepla z vody (napríklad cez chladiacu vežu s ventilátormi). Táto kombinácia ponúka najvyššiu účinnosť chladenia a používa sa pre najväčšie a najkritickejšie transformátory s ultravysokou kapacitou, ktoré sú zriedkavé v typickej distribúcii, ale môžu byť použité vo veľkých rozvodniach na okraji distribučnej siete.

Faktory ovplyvňujúce výber metódy chladenia

Výber vhodného distribučného transformátora a jeho chladiaceho systému nie je jednoduchý a závisí od viacerých kľúčových faktorov:

• Požiadavky na zaťaženie: Vedieť, aká je záťaž a koľko jej je, zaisťuje, že všetko funguje dobre bez preťažovania. Pre aplikácie s nízkym zaťažením môže byť vzduch - prirodzené chladenie dostatočné a nákladovo efektívne.
• Prostredie inštalácie: Dôležité je prostredie, kde bude transformátor fungovať. Napríklad suché transformátory sú lepšie na miesta, kde hrozí nebezpečenstvo požiaru (napr. vo vnútri budov), zatiaľ čo olejom plnené transformátory sú vhodnejšie pre vonkajšie použitie vďaka lepšiemu chladeniu.
• Okolitá teplota: Výkon vzduchom chladených transformátorov je vysoko závislý od okolitej teploty. V horúcom podnebí je potrebné zvážiť nútené chladenie.
• Náklady: Vzduchom chladené transformátory majú vo všeobecnosti nižšie počiatočné náklady a nižšie požiadavky na údržbu. Olejom ponorené transformátory sú vo všeobecnosti drahšie, ale majú lepšiu chladiacu kapacitu.
• Údržba a životný cyklus: Transformátory s jednoduchšími chladiacimi systémami môžu vyžadovať menej údržby, ale dlhodobá efektívnosť a životnosť sú tiež dôležité. Olejom plnené transformátory vyžadujú pravidelné monitorovanie kvality oleja.
• Bezpečnostné požiadavky: Izolačný olej v olejom plnených transformátoroch môže byť zdrojom znečistenia životného prostredia, ak unikne, a predstavuje aj požiarne riziko, hoci moderné oleje sú navrhnuté s ohľadom na bezpečnosť.

Údržba a monitorovanie chladiacich systémov

Pravidelná preventívna údržba zabezpečuje spoľahlivú prevádzku distribučných transformátorov a predlžuje ich životnosť, pričom minimalizuje neočakávané poruchy. Dobrý transformátor a pravidelná údržba spôsobia, že transformátor vydrží dlhšie a bude fungovať lepšie.

Medzi kľúčové úkony patrí:

• Vizuálne kontroly: Odhaľujú zrejmé problémy, ako sú úniky oleja, poškodené izolátory, korózia spojov a fyzické poškodenie.
• Analýza oleja: U olejom chladených transformátorov poskytuje cenné informácie o vnútornom stave, vrátane obsahu vlhkosti, hladiny rozpustených plynov a nečistôt, ktoré môžu poukazovať na vznikajúce problémy. Analýza rozpustených plynov identifikuje konkrétne typy porúch a stupne ich závažnosti.
• Termálne monitorovanie: Pomocou infračerveného zobrazenia pomáha identifikovať horúce miesta, ktoré môžu poukazovať na uvoľnené spojenia, preťaženie alebo vnútorné poruchy, ešte predtým, než dôjde k fatálnemu zlyhaniu.
• Čistenie chladiacich prvkov: Nahromadené nečistoty v medzerách chladičov môžu vážne ovplyvniť chladiaci účinok, najmä pri ventilátoroch. Pravidelné čistenie, niekedy aj splachovanie elektrifikovanou vodou (za prísnych bezpečnostných podmienok), je nevyhnutné.

Integrácia umelé inteligencie a algoritmov strojového učenia umožňuje sofistikovanú prediktívnu analýzu, ktorá optimalizuje prevádzku a údržbu distribučných transformátorov na základe historických údajov o výkone a reálnych prevádzkových podmienok.

Výber správnej metódy chladenia distribučného transformátora závisí od jeho veľkosti, zaťažiteľnosti a prevádzkového prostredia. Každá metóda chladenia ponúka jedinečné výhody prispôsobené špecifickým potrebám, čím pomáha zabezpečiť spoľahlivú a efektívnu prevádzku transformátorov. Pochopením týchto metód chladenia môžeme lepšie oceniť technológiu, ktorá zabezpečuje bezproblémovú prevádzku našich elektrických systémov.
