Chladenie vodou je proces, pri ktorom sa chladená voda čerpá okolo objektu, ktorý sa má chladiť. Vďaka svojej vysokej schopnosti absorbovať teplo je vodné chladenie zvyčajne účinnejšie ako chladenie vzduchom, pri ktorom vzduch prúdi priamo cez povrch, ktorý sa má chladiť.
Chladiaca kvapalina stráca svoje teplo cez chladič, čím sa teplo uvoľňuje do vzduchu na veľkej ploche. Nevýhodou vodného chladenia v porovnaní s chladením vzduchom je potreba oveľa väčšej, ťažšej a zložitejšej inštalácie. Pri chladení vzduchom často postačuje ventilátor (nútené chladenie vzduchom) pre dostatočný výkon. Okrem toho existuje riziko skratu v blízkosti elektrických komponentov.
Špeciálne chladiace kvapaliny a ich vlastnosti
Uzavreté systémy, ktoré nie je možné ľahko opraviť, ako napríklad chladiaci systém spaľovacieho motora, zvyčajne používajú špeciálnu chladiacu kvapalinu. Táto kvapalina je navrhnutá tak, aby bojovala proti tvorbe vodného kameňa, peneniu a korózii, a zároveň slúži na mazanie pohyblivých častí, ako sú čerpadlo chladiacej kvapaliny a termostat.
„Chladiaca voda“ má však nevýhodu v možnosti zamrznutia. Na tento účel sa používa nemrznúca zmes. Nemrznúca kvapalina znižuje bod mrazu chladiacej kvapaliny a zvyčajne tiež zvyšuje bod varu.
Rozdiel medzi chladiacou kvapalinou a nemrznúcou zmesou
Chladiaca kvapalina je hotový výrobok. Chladiaca kvapalina aj nemrznúca kvapalina vďačia za svoju ochranu pred mrazom etylénglykolu, ale ich aplikácia sa líši.
- Chladiaca kvapalina je hotový výrobok, ktorý sa používa neriedený a je špeciálne vyvinutý pre chladenie bloku motora.
- Nemrznúca kvapalina je lacnejšia, musí sa riediť, ale môže spôsobiť koróziu.
Kvalitná chladiaca kvapalina poskytuje ochranu pred mrazom do -40 °C. Lacnejšie typy majú nižší rozsah ochrany, ale zvyčajne postačujú na použitie v miernom podnebí. Výrobcovia pridávajú do chladiacich kvapalín antikorózne činidlá - tzv. inhibítory - ktoré neutralizujú agresivitu kvapaliny. Po 2 až 3 rokoch sa tieto inhibítory vyčerpajú a chladiacu kvapalinu je potrebné vymeniť.
Lacnejšia nemrznúca zmes sa musí riediť vodou. Je dôležité starú chladiacu kvapalinu správne zlikvidovať, pretože sladká chuť glykolu ju robí obľúbeným nápojom pre zvieratá.
Vodné čerpadlo: Srdce chladiaceho systému
Vodné čerpadlo je dôležitou súčasťou chladiaceho systému pohonnej jednotky vozidla. Zabezpečuje pohyb pracovnej kvapaliny v chladiacom systéme. Moderné vozidlá sú vybavené odstredivými vodnými čerpadlami.
Kvalita práce vodného čerpadla závisí od prevádzkyschopnosti kľukového hriadeľa. Čerpadlo je často umiestnené v prednej časti hlavy valcov. Jeho konštrukcia zahŕňa hnací hriadeľ, remenicu alebo ozubené koleso, obežné koleso, ložiská a olejové tesnenie. Puzdro tlakového prvku je zvyčajne vyrobené z hliníka.

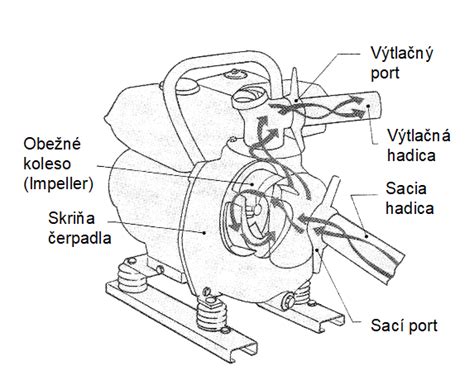

Konštrukcia a funkcia vodného čerpadla
Vo vnútri skrine sa nachádza hnací hriadeľ, utesnené ložiská a olejové tesnenia. Na zabezpečenie vodotesného spoja je vodné čerpadlo elektromotora alebo spaľovacieho motora pripojené k bloku valcov prostredníctvom tesnenia.
Identifikácia a riešenie problémov s vodným čerpadlom
Včasné odhalenie a oprava porúch predĺži životnosť čerpadla a zabráni jeho predčasnému opotrebovaniu. Medzi príznaky poruchy patria:
- Prítomnosť abnormálnych zvukov (napr. bzučanie alebo škripot).
- Vôľa remenice: Pri behu stroja je cítiť vôľu pri dotyku s plášťom.
- Vznik netesností.
- Prítomnosť zápachu chladiacej kvapaliny.
Voľný pohyb remenice a zvuky sú často spôsobené opotrebovanými alebo rozdrvenými guľôčkovými ložiskami. Úniky chladiacej kvapaliny sú zvyčajne spôsobené poškodeným tesnením.
Strata výkonu dúchadla môže byť spôsobená vniknutím tmelu do kanálov chladiaceho systému po oprave chladiča. Axiálnu vôľu remenice je možné skontrolovať uvoľnením remenice v rôznych smeroch prstami. Nesúososť možno zistiť priložením pravítka k rovine hnacieho kolesa a sledovaním pohybu rozvodového remeňa.
Kontrola funkčnosti čerpadla:
- Bez zastavenia motora stlačte hrubú hadicu s pracovnou látkou.
- Ak tlakové zariadenie funguje správne, je možné cítiť tlak.
Poruchu je možné zistiť vizuálne odstránením krytu dúchadla. Preplňovacie zariadenie sa často vymieňa pri výmene rozvodového remeňa.
- Opotrebované lopatky obežného kolesa vedú k postupnému znižovaniu účinnosti chladenia a prehrievaniu motora.
- Oprava dúchadla je zvyčajne neekonomická.
Motoristi často ignorujú odporúčania na včasnú výmenu čerpadla, nevediac, čo sa stane, ak čerpadlo nebude fungovať.
Chladič motora: Kľúčový komponent výmeny tepla
Chladič motora, známy aj ako vodná nádrž motora, je kľúčovým komponentom vodou chladeného chladiaceho systému motora. Je to zariadenie na výmenu tepla, ktoré zabezpečuje nepretržitú prevádzku motora v normálnom teplotnom rozsahu tým, že umožňuje nútený obeh vody.
Radiátor pracuje s využitím tepelnej energie stratenej chladiacou kvapalinou. Pre zabezpečenie správnej teploty spaľovacieho motora je nevyhnutná tepelná strata chladiacej vody. Na nútenú cirkuláciu chladiacej vody vo všetkých častiach motora sa používa vodné čerpadlo poháňané motorom.
Faktory ovplyvňujúce výkon chladiča
Základný výkon radiátora je charakterizovaný rôznymi teplotami a teplom pred a po výmene tepla medzi vzduchom kvapaliny s nízkou teplotou a vodou kvapaliny s vysokou teplotou. Je určený:
- Teplotou vzduchu a vody na vstupe do vykurovacieho telesa.
- Celkovou plochou rozptylu tepla vykurovacieho telesa.
- Rýchlosťou prenosu tepla.
- Teplotou vzduchu po absorpcii tepla, keď každá kvapalina (vzduch, voda) prijíma teplo.
- Teplotou vody po uvoľnení tepla.
- Množstvom uvoľneného tepla (množstvom tepla absorbovaného vzduchom).
Vysoká rýchlosť vzduchu a prúdenie cez chladič zvyšujú kapacitu odvodu tepla chladiča a chladenia príslušenstva motora.
Ako funguje chladič? - Automobilový chladiaci skrat

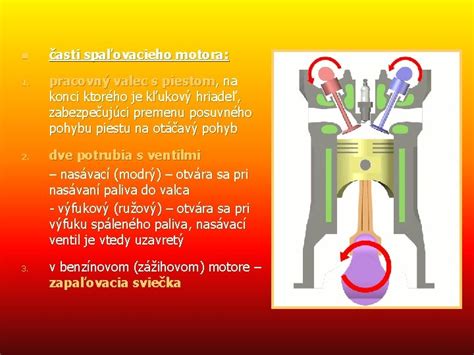

Typy spaľovacích motorov a ich špecifiká
Spaľovacie motory sa delia do troch hlavných skupín podľa druhu paliva a podskupín podľa spôsobu dávkovania paliva do valcov:
- Benzínový motor:
- Karburátorový
- Jednobodové alebo viacbodové nepriame vstrekovanie
- Priame vstrekovanie
- Dieslový motor:
- Priame vstrekovanie
- Nepriame vstrekovanie
- Motor na alternatívne palivá:
- Priame vstrekovanie
- Nepriame vstrekovanie
Prívod vzduchu do motora
Prívod vzduchu do motora je zabezpečený cez nasávacie potrubie, filter a škrtiacu klapku, ktorá obmedzuje množstvo nasávaného vzduchu. Moderné motory využívajú aj systémy dual VVT (variable valve timing) s variabilným časovaním ventilov sania, ktoré pomocou regulácie doby otvorenia ventilov určujú množstvo nasávaného vzduchu.
Ďalšie komponenty sania zahŕňajú turbo, intercooler (medzichladič nasávaného vzduchu), rezonátor a váhu vzduchu (snímač merajúci prietok vzduchu).
V prípade variabilného časovania ventilov sania je nevyhnutné použiť priame vstrekovanie paliva. Časti sania vzduchu, ako napríklad turbo, sú kvôli vysokému zaťaženiu chladené a mazané olejom. Často sa stretávame aj s vodou chladeným turbom.
Vstrekovanie paliva a príprava zmesi
Karburátor bol kedysi najčastejšie používaným zariadením na prípravu zmesi vzduchu a paliva. Jeho princíp fungovania spočíva v regulácii prísunu vzduchu do karburátora pootváraním škrtiacej klapky. Kinetická energia vzduchu strháva palivo z dávkovacej trysky a spolu putujú do valcov. Výhodou je jednoduchá konštrukcia bez elektroniky, nevýhodou nepresná regulácia paliva a nutnosť pravidelného servisu. Karburátory sa stále používajú v malých zariadeniach ako traktory, kosačky, motorové píly a v motošporte.
Nepriame vstrekovanie bolo zavedené ako náhrada karburátora, s vstrekovacou tryskou umiestnenou v potrubí sania tesne pred vstupom do valcov. Dávkovanie paliva je riadené elektronicky a upravované podľa odmeraného množstva vzduchu pre správny pomer paliva a vzduchu. Vzduch sa v potrubí zmiešal s palivom.
Viacbodové nepriame vstrekovanie (MPI), ktoré sa dodnes používa, má pre každý valec vlastný vstrekovač do rozdeleného potrubia sania. Tento systém sa využíval pre benzínové aj dieslové motory bez turba a je vhodný na prestavbu na alternatívne palivá (LPG, CNG).
Priame vstrekovanie sa najčastejšie používa v moderných naftových motoroch (od cca roku 2000) a najnovších benzínových motoroch. Pri naftových motoroch umožňuje kvalitné rozprášenie nafty do valca pre čistejšie a efektívnejšie prehorenia. Pri benzínových motoroch je potrebné valce chladiť, aby sa predišlo predčasnému zapáleniu paliva z dôvodu vysokej teploty. Na tento účel sa využíva predvstrek paliva, vstrekovanie vody (experimentálne) alebo vonkajšie chladenie. Ak to nie je možné, je nutné použiť palivo s vyšším oktánovým číslom.

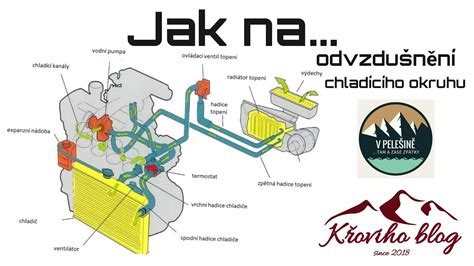

Aktívne a pasívne chladenie motora
Chladenie motora je zabezpečené pasívne a aktívne.
- Pasívne chladené motory sú dnes vzácnosťou. Sú chladené výhradne vzduchom, ktorý preniká do motorového priestoru počas jazdy, a pomocou vrtule na čele motora. Takto sú chladené najmä veľkoobjemové motory s nízkym kompresným pomerom, ktoré pracujú pri nižších teplotách.
- Moderné motory, najmä v bežných vozidlách, sú chladené aktívne pomocou okruhu s chladiacou kvapalinou. Tá odvádza teplo cez výmenník (chladič) za maskou karosérie, čím sa udržiava rovnomerná teplota všetkých častí motora.
Chladiaci okruh je poháňaný vodnou pumpou, ktorá zabezpečuje cirkuláciu vody úmerne otáčkam motora. Pre dodatočné dochladzovanie po vypnutí motora alebo pri státí vozidla sú chladiče vybavené jedným alebo dvomi elektricky ovládanými ventilátormi.
Tlak v chladiacom systéme
Chladiaci okruh je pod tlakom, aby sa zvýšila teplota varu chladiacej zmesy. Tým sa zabráni vyvretiu chladiacej tekutiny aj pri prehriatí motora nad 110 stupňov. Poruchy v chladiacom systéme môžu spôsobiť, že tekutina dosiahne bod varu pri nižšej teplote alebo zamrzne pri 0 stupňoch.
Bežné poruchy chladiaceho systému
- Netesnosti okruhu: Môžu spôsobiť presakovanie tekutiny do spaľovacieho priestoru (prejavuje sa bielym dymom z výfuku a úbytkom chladiacej zmesi) alebo do olejového okruhu (prejavuje sa znižovaním hladiny chladiacej kvapaliny a zvýšením množstva v olejovom okruhu). Na viečku nalievania oleja sa môže objaviť kondenzovaná zmes vody a oleja.
Mazanie spaľovacieho motora
Mazanie je zabezpečené motorovým olejom, ktorý sa nachádza v olejovej vani na spodnej časti motora. Olejové čerpadlo, poháňané otáčkami motora, čerpá olej z vane do hlavy motora. Cez kanály v hlave a bloku motora olej steká do jednotlivých častí vyžadujúcich mazanie.
Každá súčiastka motora je navrhnutá tak, aby dochádzalo k jej efektívnemu mazaniu, rozstrekovaniu oleja pomocou rotácie vačkových a kľukových hriadeľov, alebo tlakom cez úzke otvory.
Nároky na motorový olej
Nároky na motorový olej sú vysoké, preto každý výrobca motora špecifikuje typ oleja. Dôležité faktory zahŕňajú hustotu pri rôznych teplotách, zloženie oleja, jeho prísady (aditíva), ochranu častí motora a znášanlivosť s materiálmi v motore.
Častou chybou je použitie oleja, ktorý nespĺňa podmienky výrobcu na aditíva a zloženie, čo môže viesť k interakcii oleja s materiálmi v motore a až k deštrukcii motora. Hustota oleja je variabilná a často je možné použiť olej rôznych hustôt s primeranou odchýlkou od odporúčania výrobcu. Hustota oleja sa mení v závislosti od podnebia alebo druhu jazdy (napr. v motošporte sa používa hustejší olej pri vyšších teplotách).
Každý olej má definované dva teplotné rozsahy: najnižšiu teplotu čerpateľnosti a najvyššiu teplotu mazania.
Poruchy mazania
K poruchám mazania dochádza zriedka, ale patria sem:
- Netesnosti okruhu.
- Zanesenie okruhu nečistotami.
- Netesnosť tesnení, kedy olej môže prenikať do spaľovacieho priestoru (prejavuje sa modrým dymom z výfuku a úbytkom oleja).
- Presak oleja do chladiaceho okruhu (badateľný olejovými škvrnami v kondenzačnej nádržke chladiacej kvapaliny).
Pri krátkych jazdách môže dochádzať k malému presaku vody z chladiaceho okruhu do olejového kvôli netesnosti a rozťažnosti materiálu. Po zahriatí motora sa kovy roztiahnu a medzery sa uzavrú. Rozdiely vo fyzikálnych vlastnostiach rôznych kovov (hliník, oceľ, meď) ovplyvňujú tesnenie.

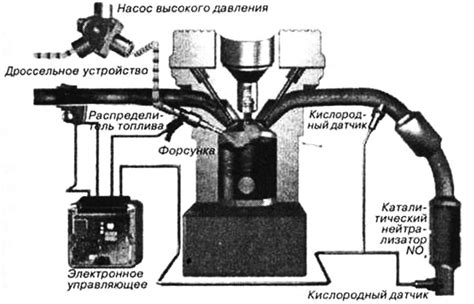

Výfukový systém
Výfuk je vedľajší produkt spaľovania. Na jeho odvedenie slúži výfukové potrubie, ktoré je k hlave motora uchytené pomocou zvodov výfuku. Spálené palivo cez výfukové ventily opúšťa spaľovací priestor pod vysokým tlakom a teplotou. Jeho kinetická energia sa využíva na poháňanie turba v sacom potrubí.
Výfukové plyny prechádzajú katalyzátorom, kde vďaka katalytickej reakcii dochádza k chemickým reakciám a odbúraniu väčšiny škodlivých látok. V tlmiči výfuku sa spomalí rýchlosť výfukových plynov a usmerní sa ich prúdenie pre stíšenie výstupu plynov z potrubia.
Riadiace jednotky motora vyhodnocujú chemické zloženie výfukových plynov a pomocou týchto údajov upravujú dávkovanie paliva, vzduchu alebo iné veličiny pre čo najefektívnejší chod motora.
Základné faktory ovplyvňujúce chladenie motora
Účinnosť chladenia motora závisí od rôznych faktorov:
- Typ motora: Rôzne motory majú rôzne požiadavky na chladenie v závislosti od ich konštrukcie a výkonu.
- Prevádzkové podmienky: Teplota prostredia, zaťaženie motora a jazdné podmienky (mestská prevádzka vs. jazda po diaľnici).
Prehriatie môže spôsobovať vážne poškodenie, ako sú praskliny vo valcoch alebo deformácie hlavy valcov. Preto je dôležité venovať pozornosť chladeniu, najmä pri vyšších prevádzkových teplotách.
Príznaky a znaky úniku chladiacej kvapaliny
Rozpoznanie príznakov úniku chladiacej kvapaliny je kľúčové pre včasné riešenie problémov:
- Pestofarebné kaluže pod autom: Jasný indikátor presakovania kvapaliny chladiča.
- Prehriatie motora: Motor beží teplejšie ako obvykle alebo sa často prehrieva.
- Sladká vôňa: Výrazná sladká vôňa, často ako javorový sirup, vo vnútri alebo okolo auta.
- Nízka hladina chladiacej kvapaliny: Neustále klesajúca úroveň, aj po doplnení.
- Biely dym z výfukových plynov: Biely dym so sladkou vôňou vychádzajúci z výfuku môže znamenať horenie nemrznúcej zmesi v motore.
- Viditeľné netesnosti: Vlhkosť alebo mokré miesta na hadiciach, prípojkách, chladiči alebo motore.
- Zmena farby motorového oleja: Motorový olej sa na odmernej tyčinke javí mliečny.
- Stúpajúci teplotný ukazovateľ: Neustále vysoké hodnoty teploty motora.
- Nezvyčajné zvuky: Bublajúce alebo syčiace zvuky z oblasti motora alebo chladiča.
- Výstražné svetlo na palubnej doske: Niektoré vozidlá majú špecifické výstražné svetlo pre problémy s nemrznúcou zmesou.
Rozpoznanie týchto príznakov vám pomôže identifikovať presakujúcu nemrznúcu zmes a vyriešiť ju skôr, ako povedie k ďalším komplikáciám motora.
Nebezpečenstvo únikov chladiacej kvapaliny
Úniky chladiacej kvapaliny sú nebezpečné z viacerých dôvodov:
- Prehriatie motora: Nemrznúca zmes reguluje teplotu motora. Presakovanie spôsobuje prehriatie, ktoré môže viesť k vážnemu poškodeniu alebo zlyhaniu motora.
- Znížený výkon motora: Strata teplonosnej kvapaliny vedie k zníženiu výkonu, úspory paliva a celkovým jazdným vlastnostiam.
- Nákladné opravy: Ignorovanie presakovania môže viesť k nákladným opravám vrátane poškodenia motora, ktoré si môže vyžadovať generálnu opravu alebo výmenu.
- Environmentálna záťaž a toxicita: Nemrznúca zmes je toxická pre zvieratá a škodlivá pre životné prostredie.
- Bezpečnostné riziká: Nemrznúca zmes na ceste môže vytvárať klzké podmienky, čím sa zvyšuje riziko nehôd.
- Poškodenie interiéru vozidla: Ak presakovanie ovplyvňuje jadro kúrenia, poškodzuje interiér vozidla a spôsobuje nepohodlie.
Rýchle zistenie a riešenie únikov chladiacej kvapaliny je nevyhnutné na zmiernenie týchto rizík a zaistenie bezpečnej a spoľahlivej prevádzky vozidla.
