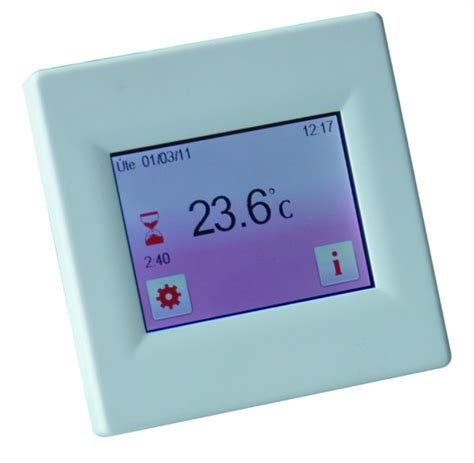

Termostat Fenix TFT predstavuje moderné riešenie pre efektívne ovládanie a riadenie vykurovacích systémov. Vďaka svojmu farebnému dotykovému displeju, pokročilým funkciám a intuitívnemu ovládaniu ponúka vysokú úroveň komfortu a možnosť optimalizácie spotreby energie.
Hlavné vlastnosti a funkcie
Termostat Fenix TFT disponuje širokou škálou funkcií, ktoré umožňujú jeho prispôsobenie individuálnym potrebám a požiadavkám. Medzi kľúčové vlastnosti patria:
- Farebný dotykový displej s voliteľnou farbou pozadia a podporou CZ menu.
- Užívateľsky voliteľné snímanie teplôt: možnosť výberu snímania len teploty priestoru, len teploty podlahy, alebo kombinácie oboch hodnôt.
- Regulácia pomocou PWM (pulzne šírková modulácia) alebo pevnej teplotnej diferenci.
- Pokročilý týždenný programovací systém: obsahuje 4 prednastavené programy a umožňuje vytvorenie 3 vlastných programov s možnosťou až 10 teplotných zmien denne.
- Široká škála režimov: režim dovolenky, ručného ovládania, protimrazovej ochrany alebo úplného vypnutia.
- Ďalšie užitočné funkcie: zámok displeja, počítanie prevádzkových hodín, funkcia detekcie otvoreného okna, možnosť kalibrácie čidiel.
- Výkonný spínací kontakt s hodnotou 16A.
- Stupeň krytia IP 21, čo znamená ochranu proti vniknutiu pevných častíc väčších ako 12,5 mm a proti kvapkám vody padajúcim zvisle.
- Výmenná záložná batéria pre uchovanie nastavení pri výpadku napájania.
- Šetrič displeja s dvoma režimami: denný a nočný, kde po určitej dobe nečinnosti dochádza k postupnému zníženiu intenzity podsvietenia a následnému zhasnutiu displeja.
- Podlahová sonda s dĺžkou 3 metre je súčasťou balenia.
Dôležité upozornenia pred inštaláciou a používaním
Pred začatím inštalácie a používania termostatu Fenix TFT je nevyhnutné oboznámiť sa s nasledujúcimi bezpečnostnými pokynmi a odporúčaniami:
Bezpečnosť pri manipulácii a inštalácii
- Odpojte zdroj napätia: Pred akýmikoľvek elektroinštalačnými prácami týkajúcimi sa termostatu je nevyhnutné odpojiť hlavný zdroj napájania.
- Kvalifikovaný personál: Montáž a údržbu termostatu smú vykonávať výlučne osoby s príslušnou kvalifikáciou v oblasti elektroinštalácií.
- Ochrana proti poškodeniu: Displejová časť (obrazovka) musí byť nasadzovaná a snímaná zo základne výhradne pri odpojenom napájaní termostatu. Nedodržanie tejto podmienky môže viesť k nenávratnému poškodeniu zariadenia.
- Dodržiavanie manuálu: Osoby vykonávajúce inštaláciu si musia pred začatím práce dôkladne prečítať a pochopiť Inštalačnú a užívateľskú príručku a dodržiavať všetky v nej uvedené pokyny.
- Zákaz úprav: Z bezpečnostných dôvodov nie je povolené vykonávať akékoľvek úpravy alebo zmeny na zariadení. Údržbu smú vykonávať len servisné strediská schválené výrobcom.
- Zodpovednosť výrobcu: Výrobca zodpovedá za zariadenie v súlade s právnymi predpismi len v prípade, že sú dodržané uvedené podmienky používania a inštalácie.
- Odborné používanie: Akékoľvek iné použitie ako to, na ktoré je ovládanie určené, nie je v súlade s predpismi. V prípade neodborného používania výrobca nezodpovedá za vzniknuté škody.
Prevádzka a údržba
- Ochrana proti vode: Termostaty nemajú ochranu proti striekajúcej alebo kvapkajúcej vode, preto musia byť inštalované na suchom mieste.
- Správne zapojenie: Nikdy nezamieňajte zapojenie čidiel a zapojenie 230V! Nesprávna zámene môže spôsobiť život ohrozujúce riziko úrazu elektrickým prúdom alebo zničenie zariadenia.
- Životnosť batérie: Mimo vykurovacej sezóny nevypínajte napájanie termostatu. Vypínanie napájania môže skrátiť životnosť záložnej batérie. Vykurovanie vypnite pomocou režimu "Vypnuté" na termostate.
- Doba nabíjania batérie: Po dlhodobom odpojení termostatu od napájania trvá približne 24 hodín, kým sa záložná batéria plne nabije. Počas tejto doby môže pri prerušení napájania (napr. signálom HDO) dochádzať k resetu termostatu.
Úvodná inštalácia a nastavenie
Proces prvého nastavenia termostatu Fenix TFT vás prevedie základnými konfiguráciami potrebnými pre jeho správne fungovanie.
Príprava a prvé kroky
Po pripojení napájania sa termostat prepne do režimu prvej inštalácie. Na hlavnej obrazovke v pravom dolnom rohu nájdete tlačidlo pre pokračovanie (symbol ►). Pre návrat do predchádzajúcej ponuky použite tlačidlo s symbolom ◄.
Kroky úvodného nastavenia
- Jazyk: Zvoľte preferovaný jazyk rozhrania. Aktívny jazyk je zobrazený v rámčeku. Pre ďalší krok stlačte tlačidlo ►.
- Formát stupňov: Vyberte požadovaný formát merania teploty (°C alebo °F). Aktívna možnosť je zarámovaná.
- Formát času: Zvoľte medzi 12-hodinovým (12H) a 24-hodinovým (24H) formátom zobrazenia času.
- Dátum a čas: Nastavte aktuálny dátum a čas. Pomocou tlačidiel (<) alebo (>) aktivujte hodnotu, ktorú chcete upraviť, a potom ju zmeňte pomocou tlačidiel (+) alebo (-).
- Regulácia pomocou čidiel: Vyberte, ako bude termostat regulovať teplotu (napr. len vzduch, vzduch + podlaha, len podlaha). Aktívny výber je označený rámčekom.
- Výkon vykurovania: V prípade potreby nastavte výkon vykurovacieho systému. Pomocou tlačidiel (<) alebo (>) vyberte číslicu a pomocou (+) alebo (-) ju zmeňte. Po tomto kroku sa zobrazí hlavná obrazovka a termostat sa automaticky prepne do ručného režimu.
Definovanie prevádzkových režimov
Termostat Fenix TFT ponúka niekoľko prevádzkových režimov, ktoré možno meniť podľa aktuálnych potrieb.
Prepínanie režimov
Na hlavnej obrazovke stlačte tlačidlo pre prístup do menu režimov a potom vyberte možnosť "Mode". Pomocou tlačidiel (◄) alebo (►) môžete prechádzať medzi dostupnými režimami. Zvolený režim sa zobrazí v rámčeku. Pre potvrdenie výberu a návrat na hlavnú obrazovku stlačte tlačidlo ◄.
Automatický režim
V tomto režime termostat riadi vykurovanie podľa naprogramovaného týždenného programu (prednastaveného alebo upraveného). Teplotu nastavenú v programe je možné dočasne zmeniť až do nasledujúcej plánovanej zmeny stlačením na displeji zobrazenej teploty. Počas dočasného vyradenia programu sa na displeji zobrazí malý symbol ruky. Ak chcete zrušiť dočasné vyradenie, prepnite sa do manuálneho režimu a potom späť do automatického.
Úprava užívateľského programu
V automatickom režime máte na výber medzi štyrmi prednastavenými programami (ktoré nie je možné meniť) a tromi užívateľskými programami, ktoré je možné upravovať.
- Zvoľte programovateľný režim.
- Stlačte tlačidlo "Menu programování".
- Vyberte "Editovat Program" a následne zvoľte užívateľský program (Uživatel 1, 2 alebo 3).
- Máte možnosť voľby medzi:
- Nastavenie dňa po dni: Umožňuje naprogramovať vykurovanie pre každý deň samostatne. Programový krok je 15 minút. Môžete nastaviť až 10 časových úsekov denne. Prvý časový úsek začína o 00:00. Pomocou tlačidiel (+) a (-) nastavte koncový čas časového úseku a požadovanú teplotu. Po nastavení prvého úseku stlačte "Další" pre pokračovanie v programovaní ďalšieho úseku. Posledný úsek končí o 24:00.
Manuálny režim
V manuálnom režime termostat udržiava konštantnú teplotu, ktorú nastavíte. Táto teplota zostane aktívna, kým ju manuálne nezmeníte alebo kým neprepnete termostat do iného režimu.
Režim VYPNUTÉ
Tento režim úplne vypne vykurovací systém. Je vhodný napríklad v lete alebo keď nie je potrebné vykurovanie.
Ochrana proti zamrznutiu
Pri aktivácii tejto funkcie termostat udržiava minimálnu teplotu (zvyčajne okolo 5°C), aby sa zabránilo zamrznutiu vody v potrubí, aj keď je hlavné vykurovanie vypnuté.
Režim Dovolenka
Umožňuje nastaviť špecifickú teplotu na obdobie vašej neprítomnosti, čím šetrí energiu, zatiaľ čo chráni váš domov pred mrazom.
Pokročilé nastavenia a diagnostika
Termostat Fenix TFT ponúka rozsiahle možnosti konfigurácie a diagnostiky pre optimálne riadenie.
Štruktúra menu
Menu termostatu je prehľadne štruktúrované:
- Režim (mód): Výber z uvedených prevádzkových režimov (Manuálny, Časovač/Automatický, VYPNUTO, Ochrana proti zamrznutiu, Dovolená/Recepcia).
- Program: Prístup k nastaveniam týždenného programu:
- Zobraziť aktuálny program.
- Zvoliť program.
- Upraviť (editovať) program (Uživatel 1, Uživatel 2, Uživatel 3).
- Nastavenia: Konfigurácia systémových parametrov:
- Jazyk: Výber z viacerých jazykov (Angličtina, Čeština, Španielština, Francúzština, Nemčina a ďalšie).
- Dátum a čas: Nastavenie dátumu, času a letného času (ano/ne).
- Displej: Nastavenie farby pozadia (Modrá, Červená, Šedá, Žiadna), funkcia "Vyčistiť obrazovku", "Uzamknúť obrazovku", zobrazenie teploty podlahy (Ano/Ne).
- Formát stupňov: Výber medzi ºC a ºF.
- Formát času: Výber medzi 12h a 24h.
- Vypnutie displeja: Nastavenie času do automatického vypnutia displeja.
- Inštalácia: Pokročilé nastavenia týkajúce sa hardvéru a regulácie:
- Čidlo: Kalibrácia čidiel (vnútorné, externé Ext1, Ext2). Nastavenie typu externého čidla (10K, 12K, 15K).
- Regulácia: Výber metódy regulácie pomocou čidiel (Vzduch, Vzduch + Podlaha, Podlaha, Vzduch (Ext) + Podlaha, Vzduch + Podlaha (x2)).
- Typ regulácie: Voľba medzi ZAPNUTO/VYPNUTO (s hysterezou) a PID (PWM) reguláciou.
- Omezenie podlahy: Nastavenie spodného a horného limitu teploty podlahy.
- Prvé zahriatie: Možnosť výberu typu podlahy pre optimálne prvé spustenie (Dřevo - 10 dní, Beton - 21 dní, Strop - 10 dní).
- Inteligentný štart: Funkcia pre predvídavé spustenie vykurovania (Ano/Ne).
- Funkcia otvoreného okna: Detekcia náhleho poklesu teploty signalizujúca otvorené okno (Ano/Ne).
- Čidlo prítomnosti: Možnosť nastaviť redukciu teploty (napr. o 5°C) pri detekcii neprítomnosti.
- RESET: Možnosť resetovať zariadenie stlačením tlačidla RESET na 2 sekundy.
- Štatistika: Zobrazenie informácií o vykurovaní:
- Zobraziť posledný deň, mesiace, rok.
- Zadať cenu za kWh pre výpočet nákladov.
- Zobraziť výkon vykurovania.
Použitie a aplikácie
Termostaty Fenix TFT boli navrhnuté pre ovládanie a riadenie všetkých typov vykurovacích zariadení. Sú ideálne pre použitie v obytných miestnostiach, kanceláriách a priemyselných zariadeniach. Ich pokročilé funkcie umožňujú nielen komfortné ovládanie, ale aj efektívne riadenie spotreby energie a nákladov na vykurovanie.
