V oblasti technickej normalizácie a súladu s európskymi normami zohráva kľúčovú úlohu Technická normalizačná komisia (TNK) č. 81 "CHLADIACE ZARIADENIA". Cieľom tejto komisie je podporovať rozvoj a uplatňovanie harmonizovaných európskych technických noriem v Slovenskej republike, s cieľom integrácie do vnútorného trhu Európskej únie. V súlade so zákonom č. 264/1999 Z.z. o technických požiadavkách na výrobky a posudzovaní zhody, ako aj s nadväzujúcimi novelami, je oblasť technickej normalizácie v súlade s požiadavkami Európskeho spoločenstva.
Dodržiavanie slovenských technických noriem (STN) je dobrovoľné, pokiaľ záväznosť nie je stanovená príslušnými nariadeniami vlády. Po vstupe SR do EÚ sa v rámci Európskeho výboru pre normalizáciu (CEN) a Európskeho výboru pre normalizáciu v elektrotechnike (CENELEC) zvyšuje dôraz na obhajobu národných záujmov pri tvorbe medzinárodných a európskych noriem. Zároveň sa zmenšuje podiel tvorby pôvodných národných noriem v prospech preberania medzinárodných a európskych dokumentov do sústavy STN.
Technická normalizačná komisia zasadá minimálne dvakrát ročne a jej činnosť sa riadi rokovacím poriadkom. Program zasadania pripravuje predseda, tajomník a členovia komisie, pričom zo zasadania je vypracovaný zápis pre všetkých členov.
Špecifické normy a nariadenia týkajúce sa chladiacich zariadení
Existuje celý rad noriem a nariadení vlády SR, ktoré sa dotýkajú bezpečnosti, energetickej účinnosti a elektromagnetickej kompatibility chladiacich zariadení. Medzi kľúčové patria:
- STN EN 60335-2-34: Bezpečnosť elektrických spotrebičov pre domácnosť a na podobné účely, so zameraním na chladiace zariadenia.
- Nariadenie vlády SR č. 392/1999 Z.z. (v znení neskorších predpisov): Ustanovuje podrobnosti o technických požiadavkách a postupoch posudzovania zhody pre elektrické zariadenia v určitom rozsahu napätia, vrátane smernice Rady č. 73/23/ES.
- Nariadenie vlády SR č. 425/2000 Z.z. (v znení neskorších predpisov): Stanovuje podrobnosti o technických požiadavkách na energetickú účinnosť a postupy posudzovania zhody pre elektrické chladničky a mrazničky pre domácnosť.
- Nariadenie vlády SR č. 394/1999 Z.z. (v znení neskorších predpisov): Vymedzuje technické požiadavky na výrobky z hľadiska elektromagnetickej kompatibility (EMC), vrátane smernice Rady č. 89/336/ES.
- STN EN 732: Spotrebiče na spaľovanie skvapalnených uhľovodíkových plynov.
- Nariadenie vlády SR č. 393/1999 Z.z. (v znení neskorších predpisov): Stanovuje podrobnosti o technických požiadavkách na spotrebiče plynných palív, vrátane smernice Rady č. 90/396/ES.
- STN EN 12309-1: Absorpčné a adsorpčné klimatizačné zariadenia a/alebo zariadenia s tepelným čerpadlom na plynné palivá.
- Nariadenie vlády SR č. 391/1999 Z.z. (v znení neskorších predpisov): Ustanovuje podrobnosti o technických požiadavkách na strojové zariadenia, vrátane smernice Rady č. 89/392/ES.
- Nariadenie vlády SR č. 329/2003 Z.z.: Týka sa nevýhrievaných tlakových nádob.
- STN EN 60204-1: Bezpečnosť strojových zariadení. Elektrické zariadenia strojov.
- STN EN 61000-3-2: Elektromagnetická kompatibilita (EMC). Časť 3: Medze. Oddiel 2: Vyžarovania harmonických prúdov.
- STN EN 61000-3-3: Elektromagnetická kompatibilita (EMC). Časť 3: Medze. Oddiel 3: Kolísanie napätia, krátkodobé poklesy napätia a farine v napájacích systémoch.
- STN EN 60704-1: Akustika. Určenie hladín akustického výkonu zdrojov hluku pomocou akustického tlaku. Skúšobný predpis na určovanie vzduchom prenášaného hluku vyžarovaného domácimi a podobnými elektrickými spotrebičmi.
- Nariadenie vlády SR č. 40/2002 Z.z.: O ochrane zdravia pred hlukom a vibráciami.
Princípy chladenia ventilátorom
Ventilátor napájacieho zdroja, často poháňaný elektronickým motorom (napr. 12Vdc ventilátor), je primárnym zdrojom chladenia pre mnoho elektrických zariadení. Jeho hlavnou úlohou je zabezpečiť prúdenie vzduchu, ktoré priamo súvisí so stratou energie a odvodom tepla z napájacieho zdroja. Informácie o smerovaní prúdenia vzduchu sú zvyčajne uvedené v produktovom liste, pričom sa stretávame s dvoma hlavnými typmi: tok smerujúci do napájacieho zdroja alebo tok vytlačený z neho.
Ovládanie ventilátora
Ovládanie ventilátora má tri hlavné funkcie, ktoré sa líšia v závislosti od úrovne výkonu:
- Ovládanie zapnutia/vypnutia: Ventilátor je vypnutý, keď je napájací zdroj odpojený.
- Ovládanie rýchlosti v závislosti od zaťaženia: Pri prekročení určitej hodnoty zaťaženia sa ventilátor začne otáčať a jeho rýchlosť sa zvyšuje s rastúcim zaťažením až do maximálnej rýchlosti.
- Ovládanie ventilátora podľa tepelných podmienok: Vnútorné teplotné senzory detegujú teplotu kritických komponentov a na základe nameranej hodnoty sa rýchlosť ventilátora zvyšuje alebo znižuje. Toto umožňuje zníženie hluku pri nízkych prevádzkových teplotách. V jednoduchších napájacích zdrojoch môže ventilátor pracovať maximálnou rýchlosťou pri teplote nad nastavenou hodnotou a vypnúť sa pri teplote pod touto hodnotou.
Životnosť ventilátora
Životnosť ventilátora závisí od systému ložísk a okolitej teploty. Bežné metódy výpočtu zahŕňajú L1, L10, MTBF (Mean Time Between Failures) a MTTF (Mean Time To Failure). Mnohí výrobcovia uvádzajú životnosť podľa kritéria L10, pričom pre ventilátor s guľôčkovým ložiskom možno pri normálnych prevádzkových podmienkach očakávať životnosť približne 70 000 hodín. Životnosť ventilátora je dôležitým faktorom pri výpočte MTBF napájacieho zdroja.
Znižovanie hluku ventilátora
Znižovanie hluku ventilátora je rastúcou požiadavkou, najmä v interných aplikáciách. Pri aplikáciách ako dátové prenosy, nabíjačky alebo dynamická záťaž, kde môže napájací zdroj dlhší čas pracovať v pohotovostnom režime, je žiaduce znížiť rýchlosť ventilátora alebo ho úplne vypnúť. Akustický hluk (dB) je parameter udávaný v technickom liste ventilátora, ktorý pomáha pri výbere tichších modelov.
V drsných prostrediach, kde prašnosť a vysoké okolité teploty ovplyvňujú životnosť ventilátora, sa uvažuje o návrhu bez ventilátora. V takýchto prípadoch sa stáva ventilátor kritickým komponentom, ktorý musí byť zaznamenaný v správe CB.
Chladiče ako kľúčová súčasť tepelného manažmentu
Chladič je základnou súčasťou systémov tepelného manažmentu v elektronických zariadeniach. Jeho hlavnou funkciou je absorbovať a rozptyľovať prebytočné teplo generované počas prevádzky, čím zabezpečuje stabilný výkon a predchádza tepelnému poškodeniu.
Ako funguje chladič?
Činnosť chladiča je založená na dvoch hlavných mechanizmoch:
- Vedenie: Prenos tepla zo zdroja tepla (napr. čipy, napájacie moduly) do chladiča.
- Konvekcia: Uvoľňovanie tepla do okolitého vzduchu prostredníctvom prirodzeného prúdenia alebo núteného chladenia.
Bežné typy chladičov
Existuje niekoľko typov chladičov, ktoré sa líšia konštrukciou a aplikáciou:
- Aktívny chladič s tepelnou trubicou: Kombinuje medené tepelné trubice a hliníkové rebrá pre efektívny odvod tepla. Často sa používa s ventilátorom (aktívne chladenie) a je ideálny pre servery, telekomunikačné základňové stanice a zariadenia na výrobu energie z obnoviteľných zdrojov.
- Pasívny extrudovaný hliníkový chladič: Kompaktný, bez ventilátora a nevyžaduje údržbu. Spolieha sa na prirodzenú konvekciu a je vhodný pre LED ovládače, riadiace jednotky a elektronické moduly.
Miera odvodu tepla z chladiča rastie s rastúcim teplotným rozdielom medzi chladeným objektom a okolím. Cieľom chladiča je dosiahnuť takú mieru odvodu tepla, aby prevádzková teplota bola nižšia ako maximálna prípustná hodnota.
Výber správneho chladiča
Pri výbere chladiča je potrebné zohľadniť niekoľko faktorov:
- Chladiace prostredie: Aktívne typy sa používajú v prostrediach s prúdením vzduchu, pasívne v pokoji.
- Materiál: Volí sa na základe rovnováhy medzi výkonom, cenou a hmotnosťou. Kľúčovým ukazovateľom je tepelná vodivosť (hodnota k).
- Spôsob výroby: Ovplyvňuje tvar, výkon a cenu chladiča. Bežné metódy zahŕňajú extrúziu, lisovanie, kovanie a skiving.
Porovnanie materiálov: Meď vs. Hliník
Meď má vyššiu tepelnú vodivosť (~400 W/mK) ako hliník (~167 W/mK), je však ťažšia a drahšia. Meď je ideálna pre aplikácie s vysokým tepelným výkonom v malom priestore, zatiaľ čo hliník ponúka dobrý výkon za nižšiu cenu a hmotnosť, pričom jeho spracovanie umožňuje komplexnejšie návrhy rebier.
V hybridných konštrukciách sa často kombinuje medená základňa s hliníkovými rebrami, aby sa dosiahli výhody oboch materiálov.
Výrobné metódy chladičov
- Extrúzia: Najbežnejšia metóda, nákladovo efektívna pre stredne výkonné aplikácie. Vytvára chladiče s rovnými, lineárnymi rebrami.
- Lisovanie: Vhodné pre veľkoobjemovú výrobu, kde sa tenké plechy lisujú do požadovaných tvarov rebier.
- Kovanie: Stláčanie kovu pod vysokým tlakom vytvára pevné a zložité tvary, zlepšuje štrukturálnu integritu a tepelnú vodivosť.
- Lepenie a skiving: Umožňuje vysoký stupeň prispôsobenia a výrobu chladičov s vysokou hustotou rebier pre maximálne chladenie.
Voľba výrobného procesu závisí od tepelných požiadaviek projektu, rozpočtu a fyzikálnych obmedzení konštrukcie.
Aktívne a pasívne chladiace systémy
Pasívne chladenie využíva prirodzenú teplotu okolia a nevyžaduje aktívny pohyb chladiaceho média. Pri aktívnom chladení sa používa ventilátor alebo čerpadlo na zabezpečenie cirkulácie vzduchu alebo kvapaliny na prenos tepla.
Typy aktívnych chladiacich systémov
- Riešenia založené na ventilátoroch: Najbežnejšia metóda, kde ventilátor tlačí vzduch cez chladič.
- Pokročilé dvojfázové chladenie: Systémy s tepelnými trubicami a parnými komorami, ktoré využívajú fázovú zmenu kvapaliny a pary na rýchly presun tepla.
- Vysoko výkonné kvapalinové chladenie: Uzavreté systémy s čerpadlom cirkulujúcim chladiacu kvapalinu, ktorá absorbuje teplo z komponentu a následne ho odovzdáva do vzduchu cez radiátor.
- Termoelektrické chladenie v pevnom stave: Využíva Peltierov efekt na vytvorenie teplotného rozdielu pomocou elektrického prúdu, čo umožňuje chladenie pod teplotu okolia.
Chladenie elektrických motorov
Prevádzka elektrického motora generuje teplo v dôsledku elektrických a mechanických strát. Pre udržanie teploty v rámci štandardných limitov sa používajú rôzne metódy chladenia, najčastejšie vzduchové chladenie alebo vodné chladenie.
Úlohou chladenia je rozptýliť teplo tak, aby sa zabránilo prehriatiu izolačných materiálov a zabezpečila sa rovnomerná vnútorná teplota motora.
Klimatizácia a tepelné čerpadlá
Klimatizácia funguje na princípe odovzdávania energie zmenou skupenstva chladiva v chladiacom okruhu. Kľúčovými komponentmi sú výparník, kompresor, kondenzátor a expanzný ventil.

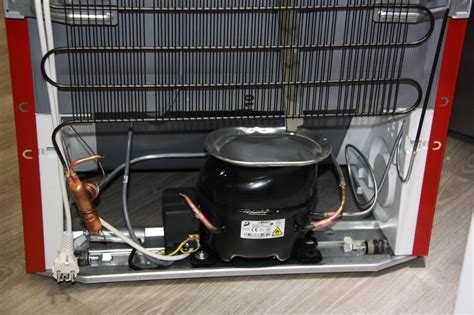

Princíp fungovania klimatizácie
- Kompresor: Stláča plynné chladivo, čím zvyšuje jeho tlak a teplotu.
- Kondenzátor: Chladivo mení skupenstvo na kvapalné, odovzdávajúc teplo okoliu.
- Expanzný ventil: Reguluje prietok a tlak chladiva.
- Výparník: Chladivo sa odparuje, čím absorbuje teplo zo vzduchu v miestnosti a spôsobuje jeho ochladenie.
Moderné klimatizácie využívajú inverter technológiu pre plynulé prispôsobovanie výkonu, pokročilé filtre na čistenie vzduchu (HEPA, ionizátory) a rôzne funkcie pre komfort používateľa.
Typy klimatizácií
- Monosplit: Jedna vonkajšia a jedna vnútorná jednotka pre jednu miestnosť.
- Multisplit: Jedna vonkajšia jednotka napojená na viacero vnútorných jednotiek pre viacero miestností.
- Mobilné klimatizácie: Prenosné jednotky bez trvalej inštalácie.
- Centrálne systémy: Pre veľké budovy s rozvodom vzduchu cez vzduchové kanály.
Tepelné čerpadlá pre chladenie
Tepelné čerpadlá môžu byť použité aj na chladenie, pričom ich funkcia (kúrenie alebo chladenie) závisí od smeru prečerpávania energie. Rozlišujeme typy:
- Zem - voda: Prevádzkovo najúspornejší systém využívajúci geotermálnu energiu.
- Vzduch - vzduch: Bežná klimatizácia, najjednoduchšie a najlacnejšie riešenie.
- Vzduch - voda: Schopné pripraviť chladiacu vodu pre systémy podlahového alebo stropného chladenia.
Pri chladení je dôležitý výber vhodného chladiva (napr. R134a, R410a, R407c), ktoré je chemicky stabilné, má nízku toxicitu a je šetrné k životnému prostrediu.
Adiabatické chladenie

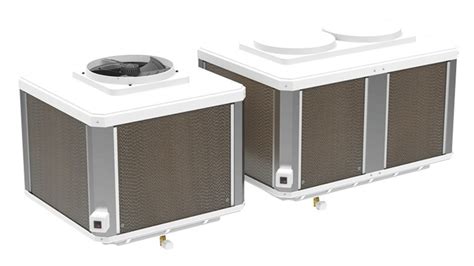

Adiabatické chladenie, známe aj ako evaporatívne chladenie, je ekologický spôsob chladenia, ktorý využíva prirodzenú výmenu tepla pri odparovaní vody. Tento proces je energeticky účinný, pričom z 1 kW elektrickej energie dokáže vyrobiť až 25 kW chladiaceho výkonu.
Výhody adiabatického chladenia
- Energetická účinnosť: Výrazne nižšia spotreba energie v porovnaní so štandardnou klimatizáciou.
- Ekologickosť: Minimalizuje uhlíkovú stopu a nezaťažuje životné prostredie chladivami.
- Zlepšenie kvality vzduchu: Vzduch je pri tomto procese prirodzene zvlhčovaný a čistený od prachu a alergénov.
- Nízke prevádzkové náklady: Výrazne lacnejšia prevádzka oproti klasickej klimatizácii.
- Jednoduchá inštalácia a údržba: Nevyžaduje špecializovaných technikov ani prácu s chladivami.
Adiabatické chladenie je vhodné pre veľké prevádzky, haly a priestory, kde klasická klimatizácia nie je efektívna alebo ekonomicky výhodná.
Princíp fungovania adiabatického chladiča
Jednotka nasáva vonkajší vzduch, ktorý prechádza cez vodou nasiaknuté výplne. Pri odparovaní vody sa odoberá teplo z okolitého vzduchu, čím sa znižuje jeho teplota. Ochladený a zvlhčený vzduch je následne fúkaný do vnútorného priestoru.
Umiestnenie a návrh adiabatickej jednotky
Kľúčové je správne umiestnenie jednotky v exteriéri, mimo zdrojov znečistenia (spaliny, prach). Dôležitý je aj návrh dopravy upraveného vzduchu do priestoru a zabezpečenie mierneho pretlaku v objekte, ktorý prirodzene bráni vstupu menej kvalitného vzduchu.
