Zabezpečenie optimálnej teploty vo vnútri rozvádzača je kľúčové pre spoľahlivú a dlhodobú prevádzku elektronických a elektrických komponentov. Existuje niekoľko spôsobov, ako efektívne riadiť tepelné podmienky v rozvádzačoch, od jednoduchých pasívnych riešení až po komplexné klimatizačné systémy. Tieto metódy zahŕňajú pasívne alebo aktívne vetranie, kompresorové chladenie, kvapalinové chladenie alebo polovodičové (Peltier) chladenie. Súčasné inovácie sa zameriavajú nielen na chladiaci výkon, ale aj na zvýšenie úspory energií a integráciu s digitálnymi riešeniami.
Metódy Chladenia Rozvádzačov
Pasívne vetranie
Pasívne vetranie je najjednoduchšou formou termoregulácie a realizuje sa pomocou vetracích mriežok alebo odvetraných podstavcov. Tento typ vetrania nevyžaduje elektrickú energiu a je ideálny pre menej náročné aplikácie, kde teplo uniká prirodzenou cirkuláciou vzduchu. Skrinka s ventilačnou mriežkou série MA 086 predstavuje príklad riešenia, ktoré zabezpečuje dostatočnú ochranu a zároveň umožňuje pasívne prúdenie vzduchu.
Aktívne vetranie a výmenníky tepla
Pre situácie vyžadujúce intenzívnejšie odvádzanie tepla sa používa aktívne vetranie s ventilátormi, ktoré zabezpečujú nútenú cirkuláciu vzduchu v rozvádzači. Tento spôsob pomáha rýchlejšie odvádzať teplo a udržiavať stabilnú vnútornú teplotu.
- Ventilátory FPI nasávajú vzduch do vnútorného priestoru skrine, čím ju efektívne ochladzujú a vytvárajú pretlak vo vnútri skrine. Prietok vzduchu sa pohybuje od 19 do 624 m3/h so stupňom krytia IP54 (prípadne IP56) a napájaním 230 VAC, 48 VDC alebo 24 VDC.
- Ventilátory FPO vyháňajú vzduch von z vnútorného priestoru skrine, čím ju taktiež efektívne ochladzujú, ale vytvárajú podtlak. Prietok vzduchu je od 24 do 1010 m3/h so stupňom krytia IP54 (prípadne IP56) a rovnakými možnosťami napájania.
- Ventilátory a mriežky s filtrom FF/EF018 ponúkajú prietok vzduchu od 21 do 550 m3/h. Vháňaním vzduchu do skrine vytvárajú pretlak, čím zamedzujú prenikaniu nečistôt z okolia. Stupeň krytia je IP54/IP55.
- Strešný ventilátor RFP 018 s moderným dizajnom a plastovým krytom je k dispozícii v dvoch verziách: so štyrmi ventilátormi s výkonom 300 m3/hod. alebo s jedným ventilátorom s výkonom 500 m3/hod. V tejto rade je taktiež dodávaný výstupný filter pre pasívne chladenie.

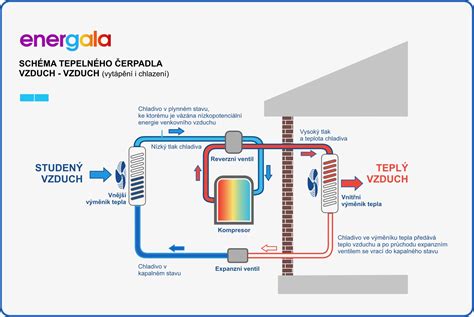

Alternatívou k priamemu aktívnemu vetraniu je výmenník vzduch/vzduch, ktorý zabezpečuje chladenie bez prieniku nečistôt z okolia do rozvádzača. Tento princíp je ideálny do prostredia s prachom, olejom alebo inými agresívnymi látkami. Výmenníky vzduch/vzduch používajú uzavretý okruh na chladenie, čo znamená, že vnútorný okruh neustále cirkuluje a neprichádza do kontaktu s vonkajším okruhom, čím sa minimalizuje riziko kontaminácie.
Kompresorové klimatizačné jednotky
Pre náročnejšie aplikácie a vyššie tepelné zaťaženie sú vhodné kompresorové klimatizačné jednotky. Ponúkajú spoľahlivé chladenie a sú dostupné v rôznych variantoch pre špecifické potreby:
- Kompaktné klimatizačné jednotky do vnútorného prostredia: Určené pre montáž z bočnej strany rozvádzača na bočný panel alebo dvere.
- Kompaktné klimatizačné jednotky do vonkajšieho prostredia: Rovnako pre montáž z bočnej strany rozvádzača, prispôsobené pre externé podmienky.
- Extra kompaktné jednotky: Riešia chladenie rozvádzačov pri obmedzených priestorových možnostiach.
- Jednotky s integrovaným zariadením pre automatický odpar kondenzátu: Pre vnútorné prostredie, s montážou hore na rozvádzač, eliminujú potrebu externého odvodu kondenzátu.
- Klimatizačné jednotky s extra nízkou hĺbkou: Do vnútorného prostredia, s montážou z bočnej strany rozvádzača v 3 rôznych hĺbkach (z vonku, polo- alebo plne zapustená), ideálne pre priestorovo obmedzené inštalácie.
- Jednotky s inverter kompresorom: S plynulou reguláciou chladiaceho výkonu do vnútorného prostredia, montáž z bočnej strany rozvádzača v 3 rôznych hĺbkach, zabezpečujú energetickú efektivitu vďaka prispôsobovaniu výkonu aktuálnej potrebe.
- Jednotky pre menšie záťaže: Špeciálne navrhnuté pre vnútorné prostredie s nižšími tepelnými stratami.
- Jednotky pre chladenie 19“ serverových rozvádzačov a rackov: Optimalizované pre IT prostredia.
- Jednotky s vyšším výkonom: Vhodné pre chladenie modulárnych rozvádzačov zoradených v rade za sebou, zabezpečujúce rovnomerné chladenie viacerých jednotiek.
Kvapalinové chladenie
Kvapalinové chladenie je riešenie pre aplikácie s veľmi vysokým chladiacim zaťažením, ako je chladenie procesov, výrobných liniek, vysokovýkonných počítačových systémov a strojov. Chladiaca jednotka s výmenníkom voda/vzduch sa pripája na centrálny rozvod chladnej vody, čo umožňuje efektívny odvod tepla. Chillerové kvapalinové jednotky Blue e+ využívajú DC invertorové kompresory, ktoré optimalizujú spotrebu energie a presnosť regulácie.
Peltierovo (polovodičové) chladenie
Polovodičové chladenie, známe aj ako Peltierovo chladenie, je technológia, ktorá využíva Peltierov jav na chladenie alebo kúrenie skríň elektronických či elektrických zariadení. Tieto jednotky poskytujú bezúdržbovú prevádzku a sú vhodné pre špecifické aplikácie, kde je potrebná kompaktnosť a presná regulácia teploty. Príkladom sú chladiace jednotky Peltier PROTEMP, dostupné v rôznych výkonoch, napríklad PROTEMP 120 M (chladiaci výkon: 121 W), PROTEMP 70 M (chladiaci výkon: 74 W) a PROTEMP 55 M (chladiaci výkon: 56 W), všetky s napájacím napätím 24 V DC.
Inovácie a Efektivita s Rittal Blue e+
Spoločnosť Rittal, popredný poskytovateľ riešení v oblasti chladenia rozvádzačov, sa neustále zameriava na najnovšie inovácie, ktoré zvyšujú úsporu energií a prepojenie zariadení s digitálnymi riešeniami. Ich chladiace jednotky RITTAL Blue e+ patria medzi najefektívnejšie na trhu, pričom dosahujú až 75 % úsporu energie vďaka hybridnej technológii, ktorá optimalizuje spotrebu elektrickej energie.
Typový rad Blue e+ S prináša kompaktnejšie rozmery, čo zabezpečuje ľahšiu inštaláciu a širšie možnosti umiestnenia v priemyselných aplikáciách. Použitie ekologického chladiva R-513A zabezpečuje zníženie potenciálu globálneho otepľovania (GWP) o 56 %, čo znamená menší dosah na životné prostredie. Znižovanie uhlíkovej stopy vo výrobe sa stáva čoraz dôležitejšou ekonomickou požiadavkou.
Jednotky Blue e+ S s chladiacim výkonom 300 W, 500 W, 750 W a 1 000 W sú ideálnou voľbou pre priemyselné aplikácie s nízkymi a strednými tepelnými stratami. Modulárny dizajn týchto jednotiek znamená jednoduchú výmenu komponentov, čo zaisťuje flexibilitu pri údržbe a prípadných úpravách systému.
Digitalizácia a Monitoring Chladiacich Jednotiek
Rittal svoje riešenia neustále dopĺňa o digitálne nástroje, ktoré zlepšujú správu a prevádzku chladiacich systémov.

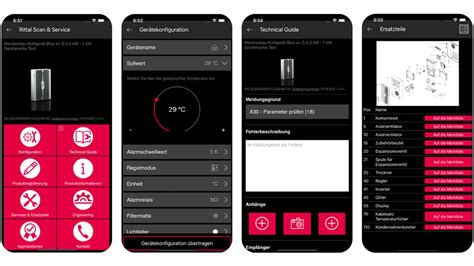

Aplikácia Rittal Scan & Service zjednodušuje monitorovanie a úpravu nastavení chladiacich jednotiek. Rýchla parametrizácia cez NFC umožňuje jednoduché nastavenie chladiacich jednotiek bez potreby manuálnej konfigurácie. Kľúčovou výhodou je dostupnosť servisných správ 24/7, čím má zákazník neprerušovaný prístup k diagnostike a aktuálnym prevádzkovým údajom, čo zabezpečuje spoľahlivú prevádzku. Aplikácia tiež generuje automatizované upozornenia na potrebný servis.
Jednotky Blue e+ S majú modernizovaný dizajn s integrovaným farebným LED pásom, ktorý signalizuje varovné hlásenia už z veľkej vzdialenosti. Displej na prednej strane zobrazuje aktuálne stavové informácie. Tieto jednotky disponujú aj IoT rozhraním, ktoré umožňuje prepojenie s portálom Rittal Smart Service Portal, čím sa otvárajú dvere k pokročilej vzdialenej správe a analýze dát.
Doplnkové Zariadenia pre Reguláciu Klímy
Okrem samotných chladiacich jednotiek je pre komplexné riadenie klímy v rozvádzačoch dôležitá aj široká škála doplnkových komponentov.
Filtre
Pre ochranu ventilátorov a udržanie čistoty vnútorného prostredia rozvádzača sú nevyhnutné filtre. Príkladom sú výstupné filtre pre ventilátor Finder 7F.20 s rôznymi veľkosťami (Veľkosť 1 až 5), pričom vonkajší rozmer zodpovedá veľkosti ventilátora a stupeň krytia je IP54.
Vykurovacie telesá a termostaty
V niektorých aplikáciách je okrem chladenia potrebná aj ochrana pred nízkymi teplotami a kondenzáciou vlhkosti. Pre tento účel slúžia vykurovacie telesá a termostaty:
- Vykurovacie telesá Finder 7H.51 sú určené pre vykurovanie rozvádzačov a sú dostupné s rôznymi výkonmi, napríklad 25 W, 50 W, 100 W, 150 W, 250 W a 400 W. Menovité napájacie napätie je 110 - 230 V AC/DC.
- Polovodičové topné telesá série LPS 164 a LTS 064 sú malé kompaktné jednotky s tepelnými výkonmi od 10 do 50 W, určené pre vyhrievanie malých uzavretých skríň, aby chránili pred nízkou teplotou a kondenzáciou vlhkosti. Ich napätie je 120-240 V AC/DC. LTS 064 navyše disponuje ochranným plastovým krytom.
- Kompaktný elektronický termo-hygrostat ETF 012 je určený pre monitorovanie teploty a relatívnej vlhkosti v uzavretých zariadeniach. Pri prekročení nastavených hodnôt vlhkosti alebo teploty spína výhrevné teleso (alebo prípadne ventilátor) k zamedzeniu tvorby kondenzácie vlhkosti.
Ostatné komponenty
- Dverný spínač DS 013 je určený na sledovanie polohy dverí v skrini rozvádzača, čo môže byť dôležité pre správnu funkciu chladiacich a vykurovacích systémov.
- Elektrická zásuvka SD 035 je jednoducho upevniteľná na DIN lištu v rozvádzači a umožňuje pripojenie rôznych zariadení. Je dostupná varianta s poistkou alebo bez poistky podľa rôznych svetových štandardov.
Výber Správneho Riešenia Chladenia
Výber správnej metódy chladenia rozvádzačov závisí od konkrétnych potrieb a podmienok inštalácie. Každý typ rozvádzača má špecifické požiadavky na chladenie. Kým pre menej náročné aplikácie môže byť postačujúce prirodzené chladenie, v priemyselných a vysoko zaťažených rozvádzačoch je nutné zvoliť výkonnejšie riešenia, ako sú ventilátory, výmenníky tepla, kvapalinové chladenie alebo klimatizačné jednotky. V prípade, že nie je možné samostatne rozhodnúť, aký typ chladenia je pre vašu aplikáciu najvhodnejší, sú k dispozícii nástroje a odborníci, ktorí vám pomôžu s výberom optimálneho riešenia.
Moderné technológie chladenia umožňujú výrazné zníženie nákladov na prevádzku a údržbu, čím pomáhajú spoločnostiam dosiahnuť vyššiu konkurencieschopnosť a udržateľnosť.
