Pri chladení vodou sa chladená voda čerpá okolo objektu, ktorý sa má chladiť. Vzhľadom na veľkú tepelnú absorpciu vody je chladenie vodou zvyčajne účinnejšie ako vzduchové chladenie, pričom vzduch prúdi priamo cez povrch, ktorý sa má chladiť. Chladiaca kvapalina stráca svoje teplo cez chladič, čím sa teplo uvoľňuje do vzduchu na veľkej ploche.
Nevýhody vodného chladenia
Nevýhodou vodného chladenia v porovnaní s chladením vzduchom je, že pri vodnom chladení je potrebná oveľa väčšia, ťažšia a komplikovanejšia inštalácia. So vzduchovým chladením je už ventilátor (nútené chladenie vzduchom) dostatočne dobrý. Okrem toho existuje riziko skratu v blízkosti elektrických komponentov.
Chladiace kvapaliny a nemrznúce zmesi
Uzavreté systémy, ktoré nie je možné opraviť, ako napríklad chladiaci systém spaľovacieho motora, zvyčajne používajú špeciálnu chladiacu kvapalinu na boj proti vodnému kameňu, peneniu a korózii a na mazanie pohyblivých častí, ako sú čerpadlo chladiacej kvapaliny a termostat. Keďže „chladiaca voda“ môže zamrznúť, používame nemrznúcu zmes. Nemrznúca kvapalina znižuje bod mrazu chladiacej kvapaliny (a zvyčajne tiež spôsobuje vyššiu teplotu varu).
Chladivo je hotový výrobok. Chladiaca kvapalina aj nemrznúca kvapalina vďačia za svoju ochranu za studena etylénglykolu. Aplikácia sa však líši. Chladiaca kvapalina je hotový výrobok, ktorý sa používa neriedený a bol špeciálne vyvinutý pre chladenie bloku motora. Nemrznúca kvapalina je lacnejšia, musí sa riediť, ale môže spôsobiť koróziu.
Kvalitná chladiaca kvapalina poskytuje ochranu pred mrazom do -40 °C. Lacnejšie typy idú menej ďaleko, ale zvyčajne postačujú na použitie v Beneluxe. Vo všetkých prípadoch výrobca pridal antikorózne činidlá - tzv. inhibítory - ktoré neutralizujú agresivitu. Po takomto roku 2 až 3 sa tieto vyčerpajú a chladiaca kvapalina sa musí vymeniť. Oveľa lacnejšia nemrznúca zmes sa musí zriediť vodou.
Pri vypúšťaní jednoducho nevypúšťajte starú chladiacu kvapalinu. Faktor sladkosti etylénglykolu ho robí najobľúbenejším nápojom mačiek, psov a iných chlpatých a okrídlených zvierat.
Úloha chladiaceho systému na sústruhu Fanuc
Jednou z kľúčových súčastí sústruhu Fanuc, ktorá sa často prehliada, je systém chladiacej kvapaliny. Keď používate sústruh Fanuc na rezanie a tvarovanie kovu, generuje sa veľa tepla. Bez správneho chladenia môže toto teplo spôsobiť najrôznejšie problémy. Môže spôsobovať, že nástroje sa opotrebúvajú rýchlejšie, znižovať kvalitu hotového produktu a dokonca poškodiť samotný sústruh.
Kontrola a údržba chladiaceho systému
1. Kontrola hladiny chladiacej kvapaliny
Prvá vec, ktorú by ste mali urobiť, je skontrolovať úroveň chladiacej kvapaliny. V nádrži chladiacej kvapaliny je zvyčajne zrakové poháre. Uistite sa, že úroveň je v odporúčanom rozsahu. Ak je nízka, budete musieť pridať viac chladiacej kvapaliny. Ale nalejte tam iba starú chladiacu kvapalinu. Musíte použiť chladivo, ktoré odporúča Fanuc pre váš špecifický sústruhový model. Nejde iba o množstvo; Na kvalite chladiacej kvapaliny záleží.
2. Kontrola kvality chladiacej kvapaliny
V priebehu času sa môže chladivo kontaminovať čipmi, nečistotami a baktériami. Kvalitu chladiacej kvapaliny môžete skontrolovať pri pohľade na jej farbu a čistotu. Ak to vyzerá kalne alebo má zvláštny zápach, môže nastať čas ho zmeniť. Na meranie koncentrácie chladiacej kvapaliny môžete použiť aj refraktometer.
3. Kontrola čerpadla a hadíc chladiacej kvapaliny
Skontrolujte čerpadlo a hadice chladiacej kvapaliny. Vyhľadajte akékoľvek príznaky únikov, trhlín alebo poškodenia. Unikajúca hadica môže znížiť tlak toku chladiacej kvapaliny a spôsobiť problémy s procesom chladenia.
4. Aktivácia a nastavenie prietoku chladiacej kvapaliny
Na ovládacom paneli Fanuc sústruhu je zvyčajne vyhradené tlačidlo alebo prepínač pre chladiaci systém. Stlačte alebo otočte tento prepínač a spustíte čerpadlo chladiacej kvapaliny. Môžete upraviť prietok chladiacej kvapaliny. Zvyčajne sú ventily na chladiacich linkách, ktoré sa môžete otočiť, aby ste zvýšili alebo znížili tok. Správny prietok závisí od typu reznej operácie, ktorú robíte. Napríklad, ak vykonávate prácu s ťažkým úberom materiálu, možno budete potrebovať vyššiu rýchlosť prietoku, aby ste udržali nástroje v pohode.
5. Poloha dýz chladiacej kvapaliny
Dôležitá je aj poloha dýz chladiacej kvapaliny. Musíte nasmerovať dýzy v bode rezania. To zaisťuje, že chladivo dosiahne oblasť, kde je to najviac potrebné. Uhol a polohu dýz môžete upraviť ručne.
6. Pravidelná kontrola toku
Pravidelne kontrolujte tok chladiacej kvapaliny. Ak si všimnete zníženie prietoku, mohlo by to byť príznakom zablokovania hadíc alebo dýz. Možno budete musieť zastaviť stroj a vyčistiť postihnuté časti. Vypočujte si tiež akékoľvek neobvyklé zvuky z čerpadla chladiacej kvapaliny.
7. Odstraňovanie triesok
Keď chladivo preplachuje triesky, uistite sa, že sú správne odstránené z nádrže na chladivo. Väčšina sústruhov Fanuc má čipový dopravník alebo filtračný systém. Skontrolujte tieto komponenty, aby ste sa uistili, že fungujú správne.
8. Vypnutie a čistenie
Stlačením tlačidla systému chladiacej kvapaliny alebo prepnite na ovládacom paneli, aby ste zastavili čerpadlo chladiacej kvapaliny. Po vypustení chladiacej kvapaliny môžete vyčistiť dýzy a hadice. Na odstránenie akýchkoľvek triesok alebo zvyškov použite mäkkú kefu alebo stlačený vzduch.
Sústruh SV18R
Riešenie problémov s nízkym tlakom chladiacej kvapaliny
Ak máte nízky tlak chladiacej kvapaliny, prvá vec, ktorú treba skontrolovať, je hladina chladiacej kvapaliny. Nízka úroveň môže spôsobiť znížený tlak. Mali by ste tiež skontrolovať blokády v hadiciach, dýzach alebo čerpadle. Na spojenia medzi hadicami, čerpadlom a nádržou sa môžu vyskytnúť úniky. Utiahnite všetky voľné spojenia. Prevádzka chladiaceho systému na sústruhu Fanuc nie je príliš komplikovaná, ale vyžaduje si určitú pozornosť detailom.
Ponuka zariadení a dielov
Čerpadlá
- Predám čerpadlo na chladenie so sústruh.
- Predám plne funkčné čerpadlo na chladiacu emulziu - vhodné na frézu/sústruh. Dôvod predaja - na stojanovú vŕtačku som si zohnal čerpadlo s menším prietokom bez potreby regulácie cez frekvenčný menič.
- Čerpadlo chladenia.
- Predám rôzne hydraulické čerpadlá a motory z CNC sústruhu.
Motory
- Nový motor na čerpadlo.
- Predám silný elektromotor z brzdou, 3 Kw otáčky 1450/min. Priemer osky 38mm výrobca MEZ Mohelnice. Cena 150 €. Vhodný pre cirkulár, sústruh, frézka, čerpadlo, píla, štiepačka, cinkulár, kompresor, miešačka, hoblovačka, kalačka.
- Motor 3kw, ostatné na štítku.
Sústruhy
- Predám sústruh s28 žebrák v zachovalom stave, bol v PAD V3S (vetrieska). Bohaté príslušenstvo: 8x univerzálka, luneta, kopírka, veľa nožov a vrtákov plus nový motor na čerpadlo.

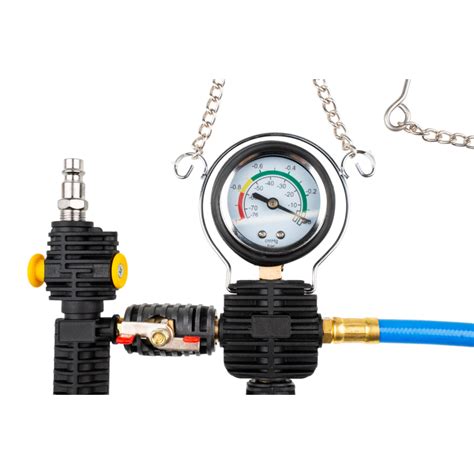

Vákuový plniaci prístroj na systémy chladenia motorov Quatros QS14030
Zariadenie na rýchle naplnenie systému chladivom pôsobením podtlaku. Eliminuje riziko zavzdušnenia systému pri plnení - chladiaci systém nie je nutné pred plniacim procesom odvzdušňovať. Prístroj je vybavený retiazkou s háčikom na zavesenie napr. na masku chladiča alebo na vnútornej výstuhu kapoty. Nevyhnutný prípravok pre servis chladenia.
Opis zariadenia (pozri produktovej fotografie):
- Kónusový gumený adaptér, univerzálna
- Rýchlospojka
- Rýchlospojka pre hlavné hadicu
- Ventil chladiacej kvapaliny
- Vzduchový ventil
- Spínač prívodu vzduchu
- Rýchlospojka pre pripojenie tlakového vzduchu
- Hadicová zátka
- Koniec hadice
- Manometer
- Retiazka s háčikom pre zavesenie
Použitie - Plnenie chladiaceho systému:
- Pomaly uvoľňujte uzáver chladiča vozidla, aby ste odstránili prebytočný tlak, a potom uzáver úplne uvoľnite. Upozornenie: Nikdy neotvárajte systém, keď je chladiaca kvapalina horúca, môže dôjsť k zraneniu.
- Vypustite chladiacu kvapalinu z chladiaceho systému.
- Prístroj zaveste na vhodné miesto pod maskou pomocou závesu (č. 11).
- Nasaďte univerzálny gumový adaptér (č. 1) do otvoru chladiaceho systému. Pripojte hadicu (trvale pripojenú k jednotke) k pryžovému adaptéra (č. 1) pomocou rýchlospojky (č. 3).
- Pripojte zástrčku priehľadnej hadice chladiacej kvapaliny (č. 8) k rýchlospojke (č. 2) a ponorte druhý koniec (č. 9) do chladiacej kvapaliny.
- Skontrolujte, či sú ventily (č. 4 a 5) a spínač (č. 6) v zatvorenej polohe.
- Pripojte tlakovú hadicu ku konektoru č. 7.
- Nastavte spínač č. 6 do polohy ON (zapnuté).
- Presuňte ventil č. 5 do otvorenej polohy, kým sa nedosiahne požadovaný tlak.
- Po dosiahnutí požadovaného tlaku postupne zatvorte ventil 5 a spínač 6.
- Presuňte ventil č. 4 do otvorenej polohy, aby sa chladiaca kvapalina mohla napustiť do chladiaceho systému.
- Plnenie je dokončené, keď ukazovateľ tlaku (č. 10) dosiahne požadovanú hodnotu.
Pneumatický prípravok na výmenu chladiacej kvapaliny ASTA A-RT919I
Umožňuje jednoduché a rýchle naplnenie chladiaceho okruhu bez rizika zavzdušnenia.
Ďalšie príslušenstvo
Sortiment zahŕňa napríklad aretačné prípravky a náradie pre nastavenie časovania motorov, sťahováky, sortiment pre brzdový systém, chladenie a klimatizácia, karosárske práce a mnoho ďalšieho. Spoločnosť QUATROS bola založená ako reakcia na vysoký dopyt po profesionálnych nástrojoch za priaznivé ceny. Počas krátkej doby si získala vďaka kvalite a širokému sortimentu skvelú reputáciu medzi profesionálmi aj amatérmi. Vďaka širokej sieti obchodných partnerov po celej Európe sa produkty značky QUATROS vyrábajú a distribuujú vo veľkom meradle. Pre český a slovenský trh je firma MojaDielna.sk výhradným dodávateľom značky QUATROS! Výrobky QUATROS dodávame tiež veľkoobchodne za výrazne konkurencieschopné ceny!
Použitie pre plnenie chladiacej sústavy, pre test chladiacej sústavy. Obsah: skúšačka tesnosti s manometrom, gumová manžeta.
