Bimetalový termostat: Princíp funkcie a aplikácie

Bimetalový termostat je typ termostatu, ktorý sa používa na reguláciu teploty v rôznych aplikáciách, ako sú vykurovanie, chladenie alebo iné tepelné procesy. Je to v podstate spínač, ktorý sa buď otvára alebo zatvára v závislosti od zmeny teploty.

Základný princíp fungovania

Princíp fungovania bimetalového termostatu spočíva vo využití vlastností dvoch rôznych kovových vrstiev, ktoré majú odlišné teplotné koeficienty rozťažnosti. Tieto dve vrstvy sú pevne spojené dohromady.

Mechanizmus činnosti

• Dvojitá vrstva materiálu: Bimetalový termostat obsahuje dve vrstvy rôznych materiálov, ktoré majú odlišné teplotné rozťahovacie koeficienty.
• Teplotná zmena: Keď sa teplota okolia mení, tieto dve vrstvy materiálu sa rozťahujú alebo sťahujú rozdielne kvôli ich odlišným teplotným vlastnostiam.
• Prenos pohybu na kontakt: Zakrivenie bimetalového prútu alebo dosky je mechanicky prenosné na spínací kontakt, ktorý je s nimi spojený.

Vďaka rozdielom v rýchlosti ich rozťahovania pri ohrievaní alebo ochladzovaní dochádza k ohýbaniu alebo deformácii bimetalového prvku. Toto mechanické pôsobenie sa následne využíva na ovládanie spínacích kontaktov, čím sa preruší alebo zapojí elektrický obvod.

Aplikácie bimetalových termostatov

Bimetalové termostaty sa vďaka svojej jednoduchosti, spoľahlivosti a cenovej dostupnosti nachádzajú v širokej škále aplikácií:

Domáce spotrebiče

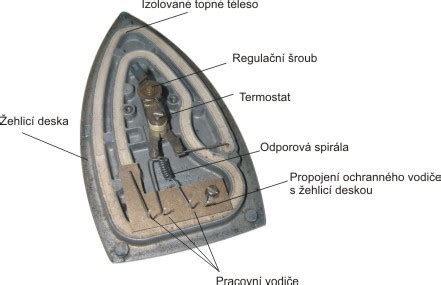

• Elektrické žehličky: Regulujú teplotu žehliacej plochy.
• Automatické hriankovače: Určujú dĺžku opekania chleba.
• Elektrické ohrievače vody: Udržiavajú požadovanú teplotu vody.
• Sušičky bielizne: Kontrolujú teplotu sušenia.
• Varné dosky: Regulujú teplotu varenia.
• Chladničky: Udržiavajú optimálnu vnútornú teplotu.

Systémy vykurovania a chladenia

• Domáce vykurovanie: Regulujú prevádzku kotlov, elektrických ohrievačov alebo iných vykurovacích systémov.
• Klimatizácia: Ovládajú zapínanie a vypínanie chladiacich jednotiek.
• Ochrana motora: Používajú sa ako tepelné ochrany proti prehriatiu elektromotorov.

Bimetalové termostaty sa často používajú v domácich spotrebičoch, ako sú elektrické žehličky, automatické hriankovače, elektrické ohrievače vody, sušičky bielizne a zariadenia na ochranu motora. Sú jednoduché na použitie a spoľahlivé v regulácii teploty.

Priestorové termostaty a ich funkcie

Regulácia teploty je nevyhnutnou súčasťou každej vykurovacej inštalácie. Najčastejšie sa na tento účel využíva priestorový termostat, či už pre podlahové vykurovanie, infrapanel alebo radiátor. Moderné termostaty ponúkajú širokú škálu funkcií, ktoré prispievajú k optimálnej tepelnej pohode a úspore nákladov na vykurovanie.

Princíp funkcie priestorového termostatu

Priestorové termostaty slúžia na porovnávanie požadovanej a aktuálne nameranej priestorovej teploty. Každý termostat je vybavený teplotným snímačom, ktorý meria okolitú (izbovú) teplotu.

Ovládanie vykurovacieho systému

Súčasťou termostatu je aj relé alebo spínací kontakt, ktorý slúži na ovládanie pripojených vykurovacích zariadení, ako je napríklad horák kotla, elektrická špirála alebo čerpadlo. Základný princíp funkcie je nasledovný:

• Ak je nameraná priestorová teplota nižšia ako požadovaná, výstupné relé termostatu sa sepne a pripojené vykurovacie zariadenie sa zapne.
• Ak je nameraná priestorová teplota vyššia ako požadovaná, výstupné relé termostatu sa rozopne a vykurovacie zariadenie sa vypne.

Tento cyklický proces zabezpečuje udržiavanie zvolenej teploty v miestnosti.

Typy priestorových termostatov

Na trhu sú dostupné rôzne typy priestorových termostatov, ktoré sa líšia dizajnom, funkciami a spôsobom ovládania. Všeobecne ich možno rozdeliť do niekoľkých kategórií:

Podľa spôsobu ovládania:

• Mechanické termostaty: Najčastejšie obsahujú otočné koliesko s teplotnou stupnicou na nastavenie požadovanej teploty. Nevyžadujú žiadny externý zdroj napájania, pretože ako teplotný snímač používajú membránový teplotný element.
• Digitálne termostaty: Ponúkajú pokročilejšie funkcie a zvyčajne vyžadujú napájanie (batérie alebo sieťové). Disponujú displejom, na ktorom sa zobrazujú rôzne informácie.

Podľa pripojenia:

• Vodičové termostaty: Sú pripojené k zdroju tepla pomocou káblov.
• Bezdrôtové termostaty: Skladajú sa z dvoch jednotiek - priestorovej jednotky a reléovej jednotky umiestnenej pri zdroji vykurovania, komunikujú bezdrôtovo.

Podľa zónovej regulácie:

• Jednozónové termostaty: Merajú teplotu v jednej miestnosti a na základe nej ovládajú zdroj tepla.
• Viaczónové termostaty: Umožňujú nezávislé riadenie teploty vo viacerých miestnostiach alebo zónach.

Pokročilé funkcie digitálnych termostatov

Digitálne priestorové termostaty ponúkajú celý rad funkcií, ktoré zvyšujú komfort a efektivitu vykurovania:

• Týždenný časový program: Umožňuje nastaviť rôzne teploty pre rôzne časy počas dňa a týždňa.
• Teplotná tolerancia (hysterézia): Parameter, ktorý zabraňuje príliš častému zapínaniu a vypínaniu vykurovacieho systému.
• Nastavenie počtu cyklov sepnutí: Umožňuje obmedziť frekvenciu zapínania vykurovacieho zdroja za hodinu, čím sa chráni zariadenie a zvyšuje jeho životnosť.
• Protimrazová ochrana: Udržiava minimálnu teplotu, aby sa zabránilo zamrznutiu systému.
• Ovládanie cez WiFi/aplikáciu: Umožňuje diaľkové ovládanie pomocou smartfónu.
• Integrácia s inteligentnou domácnosťou: Možnosť začlenenia do širšieho systému inteligentnej domácnosti.

Výber a umiestnenie termostatu

Pri výbere vhodného priestorového termostatu je dôležité zohľadniť typ vykurovacieho systému, požadované funkcie a spôsob inštalácie. Pre elektrické vykurovanie sa odporúča, aby výkon vykurovacieho systému neprekročil 70 % maximálneho zaťaženia termostatu. Programovateľné WiFi termostaty sú univerzálnym riešením pre rôzne typy vykurovania.

Správne umiestnenie termostatu

Správne umiestnenie termostatu je kľúčové pre jeho efektívnu funkciu:

• Termostat by mal byť umiestnený minimálne 1,5 metra nad podlahou.
• Je potrebné zabezpečiť voľné prúdenie vzduchu okolo termostatu.
• Vyhnite sa umiestneniu termostatu v blízkosti priamych zdrojov tepla (radiátor, krb, slnečné svetlo), v blízkosti okien a dverí, kde môže dochádzať k prievanu, alebo v rohoch miestnosti, za nábytkom či záclonami.
• Ideálne je umiestniť termostat v priestore, ktorý má byť primárne regulovaný, a v miestnosti, kde sa najčastejšie zdržiavate (napr. obývacia izba).

Špecifické typy termostatov

Pre špecifické aplikácie existujú aj špecializované termostaty:

• Termostaty pre podlahové vykurovanie: Často sú vybavené externým NTC čidlom na presné meranie teploty podlahy.
• Kúpeľňové regulátory: Sú navrhnuté pre prostredie s vyššou vlhkosťou.
• Zásuvkové termostaty: Nevyžadujú zložité zapojenie, stačí ich zapojiť do elektrickej zásuvky.
• Protimrazové termostaty: Sú k dispozícii pre potrebu protimrazovej ochrany s rozsahom od 0 °C do 20 °C.

Príkladom mechanického termostatu je model KSD301, ktorý je bimetalový teplotný spínač určený pre napätie do 250 VAC a prúd až 10 A.
