Bezdrôtový izbový termostat EMOS SARV 105 je moderné zariadenie, ktoré umožňuje efektívne ovládanie vykurovacieho aj chladiaceho systému. Jeho bezdrôtové prevedenie výrazne uľahčuje montáž a zároveň poskytuje flexibilitu v umiestnení hlavnej jednotky termostatu. Termostat je určený na ovládanie systémov so spínaním do max. 230V AC.
Na rozdiel od bežných termostatov s jednou jednotkou, SARV 105 oddeľuje funkciu termostatu do dvoch samostatných častí:
- Prijímač (Receiver): Slúži na káblové pripojenia a riadenie zapnutia/vypnutia vykurovania/chladenia. Červená LED dióda sa rozsvieti, pokiaľ je jednotka napájaná. Na napájacej riadiacej jednotke je prepínač napájania.
- Ovládacia jednotka (Control Centre): Slúži ako používateľské rozhranie a jednotka na snímanie/ovládanie teploty. Túto jednotku je možné umiestniť kdekoľvek v domácnosti na detekciu a riadenie teploty v užívateľom zvolenej oblasti.
Obe jednotky sú prepojené prostredníctvom rádiovej frekvencie (RF).
Popis a hlavné vlastnosti
- Bezdrôtové riadenie uľahčujúce montáž a umožňujúce prenosnosť hlavnej jednotky.
- Možnosť automatického riadenia pomocou nastavených programov alebo manuálneho riadenia.
- Podsvietenie displeja pre lepšiu čitateľnosť.
- Funkcia ochrany proti zamrznutiu.
- Jednoduchá obsluha a možnosť programovania.

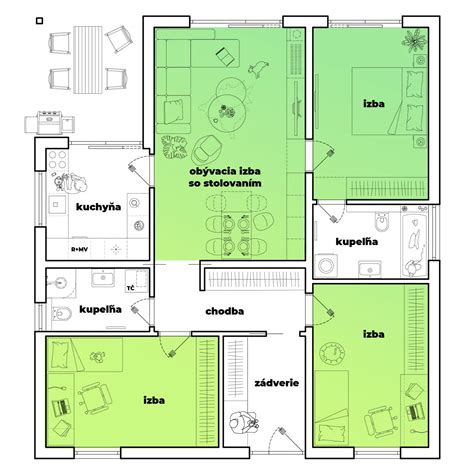

Umiestnenie termostatu (ovládacej jednotky)
Umiestnenie ovládacej jednotky výrazne ovplyvňuje jej funkciu. Je dôležité zabezpečiť, aby bol priestor za termostatom dostatočne izolovaný. Zamedzte prieniku vzduchu izolačnou penou, pokiaľ je priestor za termostatom príliš veľký. Ovládacia jednotka komunikuje s prijímačom pomocou RF signálu, čo umožňuje jej umiestnenie na mieste, ktoré je pre snímanie teploty najreprezentatívnejšie pre danú oblasť.
Inštalácia a počiatočné nastavenie
Vloženie batérií a prvé spustenie
Na napájanie ovládacej jednotky vložte dve batérie typu „AA“ do priehradky na batérie v prednej časti puzdra. Po vložení batérií vráťte späť zadný kryt ovládacej jednotky a potom stojan.
Ak sa na displeji objavia iné údaje, ako očakávané, stlačte jemne tlačidlo RESET.
Pred zapnutím hlavného vypínača systému stlačte raz tlačidlo RESET. Skontrolujte zelenú LED diódu na prijímači. Ak LED dióda nesvieti, skúste umiestniť ovládaciu jednotku bližšie k prijímaču. Dosah príjmu medzi ovládacou jednotkou a prijímačom je 70 metrov v otvorenom priestore.
Nastavenie RF adresového kódu
Ak sa v blízkosti nachádza iné zariadenie používajúce podobnú rádiovú frekvenciu, môže dôjsť k interferencii. Aby ste tomu zabránili, môžete zvoliť iný RF adresový kód. Pre nastavenie adresového kódu ovládacej jednotky odstráňte zadný kryt.
Upozornenie: Po odstránení zadného krytu, ak zistíte, že je jednotka namontovaná na rozvodnej skrini (napr. podobnej krabici, ako je za vypínačom svetla alebo elektrickou zásuvkou), môže byť prítomný vysokonapäťový obvod a hrozí nebezpečenstvo úrazu elektrickým prúdom.
Konfigurácia DIP prepínačov
Vo vnútri ovládacej jednotky, po odstránení zadného krytu, sa nachádzajú 3 DIP prepínače. Tieto tri prepínače slúžia na ovládanie hysterezie (span) a systému vykurovania/chladenia. Nastavte DIP prepínač (pozícia 3) podľa vášho výberu vykurovacieho alebo chladiaceho systému.
Hysterezia (Span) je teplotný rozdiel medzi teplotou zapnutia a vypnutia. Napríklad, vo vykurovacích systémoch, ak nastavíte teplotu na 20°C a hystereziu na 0,8°C, ohrievač sa zapne, keď izbová teplota klesne na 19,2°C, a vypne sa, keď teplota stúpne na 20,8°C.
Nastavenie prevádzkových režimov a programov
Nastavenie času
Stlačte tlačidlo SET TIME pre vymazanie všetkých číslic okrem indikátora dňa a zobrazenia času. Pre nastavenie času stláčajte tlačidlá UP alebo DOWN.
Komfortný a ekonomický režim
Predvolené nastavenie komfortného režimu je 21°C pre režim vykurovania a 23°C pre režim chladenia. V normálnom prevádzkovom režime stlačte tlačidlo CONF/ECON pre prepínanie medzi komfortným a ekonomickým režimom.
Programovanie
Stlačte tlačidlo SET PROGRAM, indikátor dňa začne blikať. Stlačte tlačidlá UP alebo DOWN pre výber dňa, ktorý chcete programovať. Následne stlačte tlačidlá UP alebo DOWN pre výber profilu programu. P1-P6 sú preddefinované programy.
Podsvietenie displeja
Stlačením tlačidla BACKLIGHT (alebo BACK-LIGHT) zapnete podsvietenie obrazovky pre lepšiu viditeľnosť.
Údržba a dôležité informácie
Odporúča sa vymeniť batérie, keď sa na displeji zobrazí ikona vybitých batérií. Ovládacia jednotka ani prijímač neobsahujú žiadne diely, ktoré by mohol používateľ servisovať.
Spoločnosť Emos spol. s r. o. týmto vyhlasuje, že bezdrôtový termostat SARV105 je v súlade so základnými požiadavkami a ďalšími príslušnými ustanoveniami smernice 1995/5/ES. Zariadenie je možné voľne používať v EÚ.
