Poistný ventil na kotol: Popis, Funkcia a Údržba

Úvod do Poistných Ventilov

Udržiavanie bezpečnostného ventilu kotla je kritickou úlohou, ktorá zaisťuje bezpečnú a efektívnu prevádzku kotlov. Predtým, ako sa ponoríte do postupov údržby, je nevyhnutné pochopiť funkciu a komponenty bezpečnostného ventilu kotla.

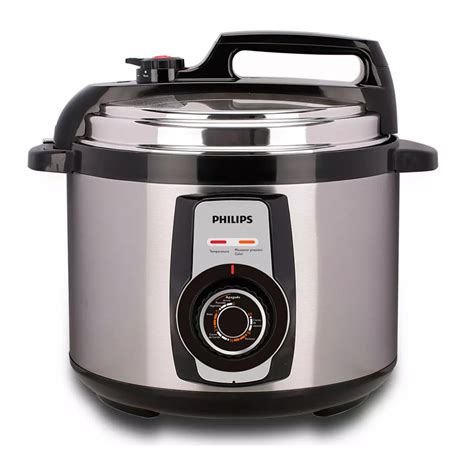

Už v uliciach starovekej Ázie, pred mnohými rokmi, sa nafukovaná ryža vyrábala pomocou hermeticky uzavretých nádob, do ktorých sa spolu s vodou vkladali zrnká ryže. Otáčaním hrnca nad ohňom sa tlak v ňom zvýšil v dôsledku odparovania vody. Keď bola ryža uvarená, hrniec sa zabalil vo vreci a otvoril sa, čo spôsobilo riadený výbuch. Išlo o veľmi nebezpečnú metódu, pretože bez poistného ventilu hrozilo, že celá vec neúmyselne vybuchne. Prvé bezpečnostné ventily boli vyvinuté už v 17. storočí, aby sa predišlo takýmto nehodám.

Hlavným cieľom bezpečnostných ventilov je chrániť životy ľudí tým, že zabránia výbuchu akéhokoľvek systému pracujúceho pri danom tlaku. Preto je dôležité zaručiť, aby bezpečnostné ventily vždy fungovali, pretože sú to posledné zariadenia z dlhej série, ktoré dokážu zabrániť výbuchu.

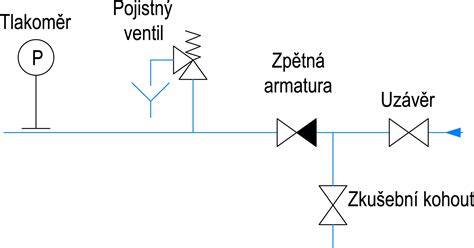

Funkcia Poistného Ventilu

Bezpečnostný ventil kotla je zariadenie na zmiernenie tlaku určené na automatické uvoľňovanie prebytočného tlaku z kotla, keď prekračuje prednastavenú limitnú hodnotu. Účinnosť prevádzky kotla, vrátane bezpečnosti osôb používajúcich jednotku, závisí od správnej výroby potrubia kotla ako zásobníka. Najdôležitejším prvkom riadiaceho systému pre jeho prevádzku je bezpečnostný ventil pre kotol, namontovaný v kanáli studenej vody a vykonávajúci ochrannú funkciu.

Poistný ventil reguluje tlak v kotle a zabraňuje vyhoreniu vykurovacieho telesa. Za prítomnosti núdzového ventilu v prívode studenej vody je možné zabrániť zvýšeniu tlaku kvapalného nosiča nad medznú hodnotu. Je to možné vďaka expanzii vody vstupujúcej do kotla a zvýšeniu objemu kvapaliny. Vzhľadom na skutočnosť, že kotol je zapečatené zariadenie, nie je kam ísť prebytočná kvapalina, pretože na prívode je umiestnený ďalší spätný ventil. Pri zahriatí sa tlak v jednotke zvýši a dosiahne hranicu. Aby sa zabránilo úplnému prasknutiu nádrže, je potrebný pretlakový ventil pre kotly.

Môže nastať otázka: prečo ho inštalovať, keď môžete demontovať spätný ventil? Neprípustnosť tejto možnosti sa vysvetľuje nasledovne:

• Tlak vo vodovodnom systéme nie je zvlášť stabilný.
• Existujú situácie, keď horúca voda takmer prestane tiecť z kohútika, pretože jej tlak je príliš nízky.
• Ak je voda vytlačená do prívodného kanála vodovodného systému, vykurovacie články, ktoré ju vykurujú, sú holé a rýchlo vyhoria.

Vyhorené vykurovacie články sú stále polovica problémov. Oveľa nebezpečnejšie je, keď sa zohrejú so súčasným zvýšením tlaku v systéme. Voda, ktorá sa na ne dostane po zahriatí, sa odparí s prudkým expanzným účinkom, čo vedie k prasknutiu banky. Vriaca voda a para uniknú a môžu spôsobiť zranenie používateľov. Princíp činnosti, spočívajúci v znížení nadmerného tlaku v systéme, zabráni vážnej nehode.

Poistné ventily sú núdzové odľahčovacie zariadenia pre tlakové kvapaliny, ktoré automaticky fungujú pri prekročení nastaveného tlaku. Tieto ventily sa riadia špecifickými národnými a medzinárodnými normami. Všade, kde hrozí prekročenie maximálnych rizík prevádzkového tlaku, musia byť nainštalované poistné ventily.

Keď sa kapacita poistného ventilu rovná prietoku, ktorý sa má vypustiť, tlak vo vnútri chráneného zariadenia zostáva konštantný. V opačnom prípade, ak je kapacita poistného ventilu vyššia ako prietok, ktorý sa má vypúšťať, tlak vo vnútri zariadenia má tendenciu klesať.

Typy Poistných Ventilov

Existujú rôzne typy bezpečnostných ventilov kotlov. V súvislosti so zariadeniami na zníženie tlaku (skratka PRD) možno zásadne rozlišovať medzi zariadeniami, ktoré sa po svojej operácii opakovane zatvárajú, a tými, ktoré sa neopakovane zatvárajú.

Podľa mechanizmu činnosti

Podľa mechanizmu ich činnosti sú ventily rozdelené do nasledujúcich typov:

• Pružinové: Hlavným pracovným prvkom je pružina.
• Pákové: Sú vybavené pákou, ktorá riadi stav systému v testovacom režime.
• Magneticko-pružinové: Tieto modely sú kombinované zariadenia, ktoré spájajú výhody magnetického poľa a mechanických štruktúr.
• Prietržné kotúče (rupture discs): Tieto zariadenia sa po aktivácii neopakovane zatvárajú a musia sa vymeniť.

Podľa blokovacieho mechanizmu

V závislosti od typu blokovacieho mechanizmu sa rozlišujú nasledujúce typy ventilov:

• Zdvíhací typ: Doska diskového mechanizmu sa pohybuje hore a dole. Po objavení sa tlaku v smere dopredu sa uzávierka otvorí a v prípade jej zmiznutia alebo oslabenia sa zatvára kvôli pružine alebo vlastnej hmotnosti. Zariadenie pracuje na zatváraní a udržiavaní tlaku aj pri zmene smeru pohybu prietoku kvapaliny.
• Otočný alebo guľový typ:
  • Otočná verzia je vyrobená vo forme chlopne, ktorá sa otáča a otvára pod tlakom kvapaliny. Na jej uzavretie sa použije sila pružiny.
  • Guľová konštrukcia je mechanizmus, pri ktorom je prietok tekutiny blokovaný guľou stlačenou proti sedlu vratnou pružinou. Tlak kvapaliny v opačnom smere stláča guľku v opačnom smere a otvára pre ňu priechod.
• Doštičkový ventil (dvojkrídlový): Konštrukcia je podobná zdvíhaciemu mechanizmu, ale sedlo sa pohybuje v smere prúdenia. Jeho úprava obsahuje dve dvere sklopné k sebe. Ak je dvojkrídlová konštrukcia otvorená, má minimálny odpor proti prúdeniu kvapaliny.

Podľa materiálu

Ak sú ventily klasifikované podľa materiálu, z ktorého sú vyrobené, rozlišujú sa tieto verzie:

• Mosadzné výrobky: Charakterizované spoľahlivosťou a trvanlivosťou. Najčastejšie sa používajú v každodennom živote.
• Liatinové ventily: Sú veľmi lacné zariadenia, ktoré majú jednu charakteristickú nevýhodu: nie sú nijako chránené pred hrdzou a inštalujú sa iba na potrubné rozvody.
• Nerezové mechanizmy: Sú vysoko kvalitné a spoľahlivé výrobky s vysokou cenou. Tieto vzorky sa odporúča používať iba v obzvlášť kritických úsekoch potrubí.

Podľa spôsobu upevnenia

Podľa spôsobu upevnenia na pracovnom objekte sú ventily rozdelené do nasledujúcich typov:

• Spojovacie mechanizmy: Inštalované do prerušenia potrubia pomocou dvoch závitových spojok príslušnej veľkosti. Táto odroda je najbežnejšia v každodennom živote, v niektorých prípadoch sa používa pri výrobe.
• Prírubové zariadenia: Ventilový mechanizmus je spojený pomocou špeciálne navrhnutých konektorov. Najčastejšie sa používajú v kombinácii s liatinovými náprotivkami na veľkých rúrach.
• Medziprírubové ventily (Izolačné ventily): Inštalované medzi dvoma prírubami, ktoré sú kvôli pevnosti spojené pomocou čapov.

Rozdiely medzi PSV a PRV

Tlakové bezpečnostné ventily (PSV) a tlakové poistné ventily (PRV) sú často zamieňané, pretože majú podobnú štruktúru a výkon. V skutočnosti oba ventily automaticky vypúšťajú tekutiny, keď tlak prekročí nastavenú hodnotu. Ich rozdiely sú často ignorované a sú zameniteľné v niektorých výrobných systémoch. Hlavný rozdiel nie je v ich účele, ale v type prevádzky. Poistný ventil (tiež známy ako „prepadový ventil“) je automatické zariadenie na odľahčenie tlaku, ktoré sa spúšťa statickým tlakom pred ventilom.

Inštalácia Poistného Ventilu

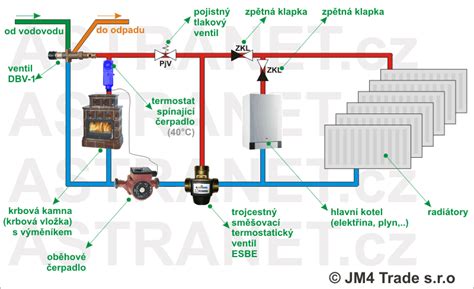

Výber poistného ventilu závisí od tlaku, pre ktorý je jednotka navrhnutá na ochranu pred núdzovými situáciami (je uvedený v pase). Voľba je ovplyvnená objemom nádrže deklarovaným v charakteristikách, podľa ktorých sú limity odozvy navrhnuté pre 6, 7, 8 a 10 barov. Poistný ventil by mal byť primerane dimenzovaný pre špecifický systém a prevádzkové podmienky.

Montážny postup je nasledovný: na závit je navinutá malá páska FUM alebo naolejovaná kúdeľ, po ktorej je samotný výrobok naskrutkovaný na pracovnú rúrku. Prístroj sa zaskrutkuje rukou, kým sa nezastaví, a potom sa pridajú ešte dve otáčky kľúčom.

Poistné ventily sú vhodné na inštaláciu v kombinácii s prietržnými kotúčmi (rupture discs) usporiadanými buď pred alebo za ventilom. Prietržné kotúče používané v takýchto aplikáciách musia byť z konštrukčného hľadiska zaručené, že sa netrieštia. Celkový pokles tlaku (vypočítaný z nominálnej prietokovej kapacity vynásobenej 1.15) od vstupu chránenej nádrže k vstupnej prírube ventilu je menší ako 3 % efektívneho nastaveného tlaku poistného ventilu. Priestor medzi prietržným kotúčom a ventilom musí byť odvzdušnený do 1/4” potrubia tak, aby sa zabezpečilo správne a bezpečné udržiavanie atmosférického tlaku. Pre správne dimenzovanie kotúčov z hľadiska dynamiky tekutín je potrebné vziať do úvahy faktor Fd (EN ISO 4126-3 strany 12).

Údržba Poistného Ventilu

Správna údržba bezpečnostného ventilu kotla je nevyhnutná na zabezpečenie jeho dlhodobej spoľahlivosti a predĺženie životnosti. Vyžaduje si špecializované znalosti a zručnosti. Školenie personálu by malo pokrývať témy, ako je funkcia a prevádzka bezpečnostných ventilov kotla, postupy kontroly a testovania, techniky čistenia a mazania a nastavenie nastavenia tlaku. Rutinné kontroly, čistenie, mazanie a testovanie môžu pomôcť identifikovať problémy skôr, ako povedú k zlyhaniu ventilu. Vždy sa riaďte pokynmi výrobcu pre konkrétny poistný ventil.

Vizuálna kontrola

Pravidelná vizuálna kontrola je základným kameňom údržby bezpečnostného ventilu kotla a mala by sa vykonávať najmenej raz mesačne. Skontrolujte akékoľvek príznaky fyzického poškodenia, ako sú praskliny, korózia alebo úniky. Skontrolujte, či sa teleso ventilu, kapota, pružiny a sedadlá neopotrebúvajú.

Funkčné testovanie

Testovanie funkcií by sa malo vykonávať najmenej raz za tri mesiace. Zahŕňa to manuálne prevádzkovanie ventilu, aby sa zabezpečilo, že sa otvorí a zatvára hladko. Pomaly zdvihnite testovaciu páku do otvorenej polohy a sledujte prevádzku ventilu.

Páka na zdvíhanie kotúča je príslušenstvo, ktorým možno vybaviť poistný ventil a ktorá umožňuje manuálne čiastočné zdvihnutie disku. Účelom tohto manévru je spôsobiť - počas prevádzky ventilu - únik procesnej tekutiny, aby sa vyčistili povrchy medzi sedlom a kotúčom a skontrolovalo prípadné „lepenie“. Manéver manuálneho zdvihnutia uzáveru sa musí vykonať s ventilom správne nainštalovaným na systéme v prevádzke a za prítomnosti určitej hodnoty tlaku, aby bolo možné využiť tlak vyvíjaný procesnou kvapalinou na zníženie manuálneho úsilia operátora.

Čistenie

V priebehu času sa nečistoty, zvyšky a vodný kameň môžu hromadiť vo vnútri bezpečnostného ventilu kotla, čo ovplyvňuje jeho výkon. Vyčistite telo ventilu a vnútorné komponenty najmenej raz ročne. Na odstránenie akýchkoľvek nečistôt, úlomkov alebo vodného kameňa použite mäkkú kefu a mierny čistiaci prostriedok.

Mazanie

Mazajte driek ventilu a vodítka kvalitným mazivom najmenej raz ročne. To pomáha znižovať trenie a opotrebenie a zaisťuje hladkú prevádzku.

Kontrola a nastavenie tlaku

Nastavenie tlaku bezpečnostného ventilu kotla je kritický parameter, ktorý sa musí pravidelne overovať, aby sa zabezpečilo, že je nastavený správne. Pravidelne kontrolujte tlakomer, aby ste sa uistili, že je presný. Chybný tlakomer môže poskytnúť falošné odčítanie, čo vedie k nesprávnym nastaveniam tlaku. Nastavenie tlaku bezpečnostného ventilu by sa malo overiť a upraviť najmenej raz ročne kvalifikovaným technikom. Zahŕňa to použitie kalibrovaného tlakomeru na meranie skutočného tlaku, pri ktorom sa ventil otvára.

Vedenie záznamov

Udržiavanie podrobných záznamov o všetkých činnostiach údržby je nevyhnutné na zabezpečenie dlhodobej spoľahlivosti bezpečnostného ventilu kotla. Tieto záznamy sa dajú použiť na sledovanie výkonu ventilu v priebehu času, na identifikáciu trendov a plánovanie budúcich údržbárskych aktivít.

Poruchy a Ich Odstránenie

Existujú dva typy porúch: voda tečie neustále alebo prestáva tiecť úplne. Ak nájdete niektorú z nich, je dôležité vziať do úvahy, že odvádzanie kvapaliny počas procesu ohrevu je normálne, a tak má systém fungovať. Ak kotol nefunguje, je dovolené ho vypustiť.

Napríklad, ak je ventilový mechanizmus navrhnutý pre 6 barov a tlak priamo v prívode vody je 7 barov, voda bude postupne odtekať, kým tlak neklesne. Ak tekutina stále tečie, pružinový mechanizmus je s najväčšou pravdepodobnosťou upchatý. V takom prípade sa rozoberateľný model demontuje, vyčistí a potom sa umiestni na pôvodné miesto. Pri nerozoberateľnom ventile bude potrebné ho vymeniť za novú, predtým zakúpenú vzorku.

Oveľa horšie je, ak voda netečie do prívodného potrubia. Dôvodom je upchatie samotného ventilu alebo výstupnej armatúry. Po kontrole týchto miest budete musieť výrobok vymeniť, ak nebude výsledok.

V niektorých prípadoch je namiesto bezpečnostného ventilu pre kotol nainštalovaný jeho „výbušný“ analóg (napr. prietržný kotúč) určený výhradne na núdzové vypúšťanie kvapaliny použitej vo vykurovacom systéme. Napriek tomu, že funkcie oboch modifikácií sú podobné, zásadne sa líšia v princípe fungovania. Takýto mechanizmus funguje iba v núdzových situáciách, pretože jeho hlavným účelom je vypúšťanie salvy veľkého množstva kvapaliny. Na postupné odvádzanie malých častí vody otvorením kanála nebude fungovať. Podľa toho taký regulátor tlaku nebude fungovať normálne.

Ďalšou možnosťou riešenia problému je inštalácia jedného spätného ventilu, ktorý neumožňuje tichý odtok vody, keď tlak v potrubiach klesá. V takom prípade však nainštalovaný ochranný mechanizmus nechráni pred vznikom tlaku vo vnútri kotla. Ukázalo sa, že tento prístup je úplne nevhodný a neúčinný.

Životnosť a Výmena Poistného Ventilu

Pochopenie toho, ako často by sa mali tlakové poistné ventily vymieňať, závisí od niekoľkých faktorov. Vo všeobecnosti je typická životnosť pretlakového ventilu 5 až 15 rokov, avšak tento rozsah môže byť ovplyvnený rôznymi faktormi.

Faktory ovplyvňujúce životnosť

• Frekvencia aktivácie: Čím častejšie sa tlakový poistný ventil otvára a zatvára, tým viac je opotrebovaný. Ak ventil funguje pravidelne, aby uvoľnil tlak, môže byť potrebná výmena skôr ako ventil, ktorý zostane neaktívny po dlhú dobu.
• Prevádzkové podmienky: Ventily, ktoré fungujú blízko alebo pri ich nastavenom limite tlaku, sú viac namáhané. Nepretržité vystavenie vysokému tlaku môže viesť k predčasnému opotrebovaniu, korózii a iným problémom.
• Environmentálne faktory: Extrémy teploty, vlhkosť a vystavenie korozívnym látkam môžu prispieť k poškodeniu tlakových poistných ventilov.
• Materiál: Materiál použitý v konštrukcii ventilu je životne dôležitý pre jeho dlhú životnosť. Ventily z odolných materiálov, ako je nehrdzavejúca oceľ, majú tendenciu vydržať dlhšie ako ventily vyrobené z menej odolných materiálov.
• Údržba: Správna údržba je nevyhnutná na predĺženie životnosti tlakových poistných ventilov. Výrobcovia často poskytujú platné odhady životnosti založené na testovaní, materiálových úvahách a typických prevádzkových podmienkach.
• Regulačné požiadavky: Niektoré priemyselné odvetvia podliehajú prísnym bezpečnostným normám a predpisom, ktoré nariaďujú kontrolu a výmenu tlakových poistných ventilov po určitom počte rokov. Regulačné orgány môžu vyžadovať výmenu, kontrolu a testovanie ventilov v špecifických intervaloch, aby sa zabezpečila bezpečnosť.

Indikátory potreby výmeny

Pravidelné testovanie je štandardnou metódou na posúdenie, či pretlakový ventil funguje správne. Zahŕňa testovanie ventilu, aby ste sa uistili, že sa otvára pri správnom tlaku, účinne tesní pri zatvorení a netečie. Ventil, ktorý často presakuje alebo úplne netesní, je často jasným indikátorom vnútorného poškodenia alebo opotrebovania. Môže to byť spôsobené úlomkami, koróziou alebo poruchou tesnenia. Ak sa ventil neotvorí pri správnom tlaku alebo sa po uvoľnení tlaku nezatvorí, môže to znamenať poruchu komponentov vo ventile. Vizuálna kontrola pretlakového ventilu môže pomôcť identifikovať praskliny, koróziu alebo fyzické poškodenie. Ventil, ktorý neprejde testovacími protokolmi, ako sú tlakové alebo funkčné testy, možno bude potrebné vymeniť. Funkčný ventil by sa mal v testovacích podmienkach hladko otvárať a zatvárať.

Prevencia predčasného opotrebenia

Pravidelné čistenie, mazanie a testovanie pomáha predchádzať usadzovaniu nečistôt a zabezpečuje, že ventil funguje tak, ako má. Monitorovanie tlaku v systéme môže pomôcť identifikovať, kedy tlaky prekročia bezpečné limity, čo umožňuje včasný zásah. Zvážte použitie ventilov vyrobených z odolnejších materiálov alebo ochranných náterov na zníženie opotrebovania v korozívnom prostredí.

Frekvencia výmeny poistných ventilov závisí od niekoľkých faktorov vrátane použitia ventilu, prevádzkových podmienok a postupov údržby. Dodržiavaním priemyselných smerníc, vykonávaním pravidelných testov a kontrol a správnou údržbou ventilu môžete zaistiť, že vaše tlakové poistné ventily budú naďalej efektívne fungovať a chrániť vaše zariadenie pred nebezpečnými situáciami s pretlakom.

Súlad s Normami

Tieto ventily sa riadia špecifickými národnými a medzinárodnými normami. Poistné ventily sú navrhnuté, vyrobené a vybrané v súlade s európskymi smernicami ako 2014/68/EÚ (Nový PED), 2014 / 34 / EÚ (ATEX) a API 520, 526 a 527.
