Kompaktné vetracie jednotky s rekuperáciou tepla sú určené na centrálne vetranie rodinných domov, bytov alebo menších komerčných priestorov. Jednotky sú vedené v európskom registri výrobkov pre označovanie energetickými štítkami (EPREL).
Varianty inštalácie a typy regulácie
V ponuke sú varianty buď na zavesenie pod strop s možnosťou integrácie do podhľadu (jednotky DUPLEX Pro), alebo na zavesenie na stenu s možnosťou integrácie do vstavanej skrine (jednotky DUPLEX Pro-V).
Možná je voľba z niekoľkých úrovní regulácie jednotky.
Regulácia typu CP
Regulácia typu CP pohodlne obslúži základné aplikácie.
Regulácia typu aMotion
Pokročilý typ regulácie aMotion umožňuje ovládať jednotku pomocou dotykového ovládača, mobilnej aplikácie alebo vzdialene cez internet.
Technické parametre a konštrukcia
Jedná sa o rovnotlaké vetracie jednotky vybavené úspornými EC ventilátormi a by-passovou klapkou. Jednotky sú určené pre podstropnú alebo vertikálnu nástennú inštaláciu.

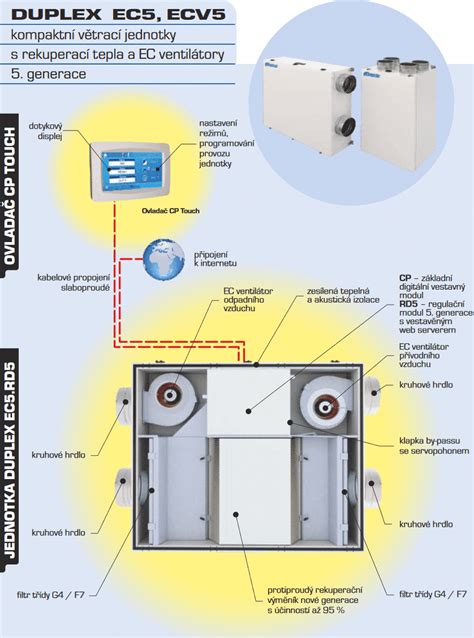

V skrini jednotky, ktorá je v prevedení s minerálnou izoláciou hrúbky 30 mm (U = 0,81 Wm⁻²K⁻¹) s potlačením tepelných mostov, triedou reakcie na oheň A2/A1, je vstavaný vírivý protiprúdový rekuperačný výmenník z plastu s účinnosťou až 95 %. Sú tu umiestnené dva ventilátory typu voľného obežného kolesa s elektronickým EC riadením a možnosťou doplnenia regulácie na riadenie konštantného prietoku vzduchu. Pred vstupom do rekuperačného výmenníka sú filtre G4 pre prívodný i odpadový vzduch. Jednotky ďalej obsahujú automaticky riadenú klapku by-passu, regulačný modul a pripojovaciu svorkovnicu.
Vývody kondenzátu vo dverách sú pri podstropných jednotkách EC5 pripravené pre obe prevádzkové orientácie jednotky. Pripojovacie hrdlá sú kruhové na pripojenie pružných alebo pevných potrubí s potlačením tepelných mostov.
Hlavné prednosti novej generácie
- Najvyššia energetická účinnosť zariadenia A+
- Jedny z najlepších akustických parametrov do okolia pre zariadenia dostupné na európskom trhu
- Až 95% účinnosť rekuperácie
- Kompaktné rozmery
- Plne uzatvárateľný, automatický by-pass vrátane servopohonu
- Špičkové a úsporné EC ventilátory
- Jednoduchá inštalácia a zapojenie
- Funkcia konštantného prietoku (prevedenie CF) - iba na požiadanie
- Dva varianty regulácií: základná CP a rozšírená aM
- Integrovaný webserver - dostupný s digitálnou reguláciou aM
- Možnosť osadenia integrovaným predhrievačom a dohrievačom
- Široká škála príslušenstva
Pokročilé možnosti regulácie AM
Jednotky DUPLEX 380 ECV5.AM sú vybavené špičkovou digitálnou reguláciou rady AM. Táto regulácia umožňuje pripojiť širokú škálu externých vstupov od čidiel kvality vzduchu (čidlo relatívnej vlhkosti, čidlo CO2), až po ovládanie cez kontaktné zopnutie v kúpelni alebo v kuchyni.
Regulácia AM nevyžaduje inštaláciu samostatného ovládača, pretože všetky nastavenia je možné prevádzať pomocou webového rozhrania (webserver). Zariadenie je možné doplniť o voliteľné zabudovateľné alebo externé príslušenstvo.
Funkcie regulácie AM
- Ovládanie ohrievača, predhrievača (len elektrický)
- Automatické riadenie by-passu na fixnú teplotu
- Ovládače - je možné kombinovať dotykové a mechanické ovládače
- Automatický riadený by-pass - ovládanie podľa požadovanej teploty
- Vstavané ohrievače - elektrický predohrev a ohrev vzduchu s PTC článkami vstavaný do jednotky
- Kombinované ohrievače - možnosť teplovodného, elektrického ohrevu v kombinácii so zemnými výmenníkmi
- Funkcia externých vstupov - spína vetranie podľa požiadaviek
- Užívateľské nastavenia - integrované týždenné programy vetrania, ohrevu a chladenia, okamžitá možnosť prechodu na ručný režim pre väčšie pohodlie užívateľa
- Zónovanie - možnosť rozdelenia objektu na zóny a definovať ich prevádzku
- CO2 čidlá, čidlá relatívnej vlhkosti a čidlá kvality vzduchu - možnosť nastavenia automatického riadenia prietoku vzduchu na základe údajov z čidiel
- Integrovaný web server - Diaľková aktualizácia programu so zachovaním užívateľských nastavení, zobrazenie chybových hlásení, vrátane ich histórie, intuitívne a užívateľsky priateľské prostredie so zobrazením všetkých základných aj servisných parametrov
- Konštantný prietok - možnosť osadiť čidlá pre reguláciu na konštantný prietok (variant CF)
- Konštantný tlak - možnosť osadiť čidlá pre reguláciu na konštantný tlak
Táto regulácia umožňuje napojenie na zemný výmenník, riadenie zón, napojenie na teplovodný ohrievač, vodný chladič. Jednotky s reguláciou aM dokážu ovládať aj externý vodný dohrev (TPO EC THV).
Príslušenstvo a náhradné diely
Zariadenie je možné doplniť o voliteľné zabudovateľné alebo externé príslušenstvo. Medzi dostupné príslušenstvo patria napríklad náhradné filtračné textílie a farebný dotykový ovládač.
Filtračná textília
K dispozícii sú dva typy náhradnej filtračnej textílie pre jednotky ATREA Duplex 280, 380 ECV5:
- Základná trieda filtrácie G4 (balenie po 10 KS - 5 párov na 5 výmen).
- Vyššia trieda filtrácie F7 - vhodná pre alergikov na použitie v jarnom období. Má vyššiu tlakovú stratu ako bežné filtre triedy G4 (balenie po 10 KS - 5 párov na 5 výmen).
Ovládače
Pre jednotky s reguláciou aMotion je k dispozícii farebný dotykový ovládač (koncovka .AM).
Výmena jednotiek a prechod na novú generáciu
Jednotky Duplex s novou reguláciou aMotion s internetom boli dostupné do cca konca roka 2023. Potom boli nahradené novým radom DUPLEX PRO (PRO.CP, PRO.AM, PRO-V). Pre klientov, ktorí majú rozvody pripravené na jednotky Duplex .AM, je potrebné zvážiť zakúpenie jednotky najdlhšie do 12/2023, pretože jednotky PRO, PRO-V nie sú úplne identické - majú iné rozloženie hrdiel a inú veľkosť.
Prevodná tabuľka DUPLEX EC(V)5.AM (alebo predtým s reguláciou RD5) na novú generáciu DUPLEX PRO (-V) je k dispozícii pre viac informácií o zmenách.
Náhradou za jednotku DUPLEX 380 ECV5.AM je nová generácia Duplex 360 Pro-V.aM.
O výrobcovi ATREA s.r.o.
Jedná sa o tradičný, osvedčený výrobok od spoľahlivého českého dodávateľa ATREA s.r.o., ktorý vyrába rekuperačné jednotky od roku 1990.
Jednotky Duplex 5. generácie patria vďaka širokým možnostiam ovládania, možnosti integrovaného dohrevu a predohrevu, prijateľnej cene a veľmi dobrej kvalite medzi najviac obľúbené jednotky u zákazníkov.
Výber jednotky a projekčný softvér
Pri výbere jednotky je vždy potrebné používať projekčný softvér spoločnosti ATREA. Na výber jednotky je potom nutné poznať predovšetkým prietok vzduchu a tlakové straty rozvodov. Túto službu spoločnosť ponúka.
Integrovaný predohrev je dodávaný samostatne a je nutné ho doinštalovať.
