Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami (cestami). V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy.
Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä v vykurovacích systémoch používaných aj v rodinných domoch.
Princíp fungovania trojcestného ventilu
Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.
Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom; v inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.
Konštrukcia trojcestného ventilu
Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.
Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí efektívne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Celkovo je konštrukcia trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť.
Typy trojcestných ventilov
Trojcestné ventily možno rozdeliť podľa rôznych kritérií, vrátane ich funkcie, konštrukcie a spôsobu ovládania.
Podľa funkcie: Miešacie a rozdeľovacie ventily
- Miešacie trojcestné ventily: Majú jeden vstup a dva výstupy. Ich hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže takýto ventil aj oddeliť toky. Konfluentný trojcestný ventil typu T má dva vstupy a jeden výstup, vhodný pre pracovné podmienky, kde sa miešajú dve rôzne médiá.
- Rozdeľovacie (separačné) trojcestné ventily: Používajú sa vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V podstate ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach. Zmiešavací trojcestný ventil typu T má jeden vstup a dva výstupy.
Podľa konštrukcie a mechanizmu
- Mechanika uzávierky: napínacia alebo upchávka.
- Tvar zástrčky: v tvare L, T, S (typy L a T sú bežné, pričom L-typ primárne slúži na distribúciu a T-typ na sútok alebo odklonenie).
- Typ uzávierky: valcové, guľové, kužeľové.
- Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
- Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily.
- Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.
Trojcestný ventil s pohonom
Trojcestný ventil s pohonom je ventil s tromi priechodnými portami, ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.
Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.
Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov:
- Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom, čo umožňuje naprogramovať teplotný režim podľa dennej doby.
- Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
- Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.
- Ručné pohony: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.
Výhodou je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne.
Trojcestný termostatický ventil
Trojcestný termostatický ventil, často označovaný aj ako termostatický zmiešavací trojcestný ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.
Vo vnútri ventilu je ako ovládací prvok termostatická patróna, ktorá funguje na princípe teplotnej rozťažnosti materiálu (často bimetalového prvku). Pri zvýšení teploty vyvíja termostatická patróna tlak na kuželku a ventil sa uzavrie. Opačný proces nastáva, keď teplota klesá - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej.
Dodávajú sa aj renovačné sady pre mosadzné ventily s nastaviteľnou teplotou, kde patróny spravidla vymeniť nemožno. Tieto ventily sa líšia veľkosťou, druhom závitu, rozmermi pripojenia, prietokom alebo vymeniteľnosťou patróny. Pri ich výbere odporúčame zamerať sa na teplotný rozsah a teplotu otvorenia - nastavená teplota je tá, pri ktorej sa ventil začne otvárať.
Použitie trojcestných ventilov vo vykurovacích systémoch
Trojcestné ventily sú neoddeliteľnou súčasťou moderných vykurovacích systémov, kde zabezpečujú bezpečnosť, efektivitu a komfort.
Regulácia teploty v systémoch ústredného kúrenia (ÚK)
- Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby jednak zaručovali bezpečnosť a efektivitu, ako aj bezchybnú prevádzku.
- V inštaláciách ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme. Miešacie trojcestné ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.

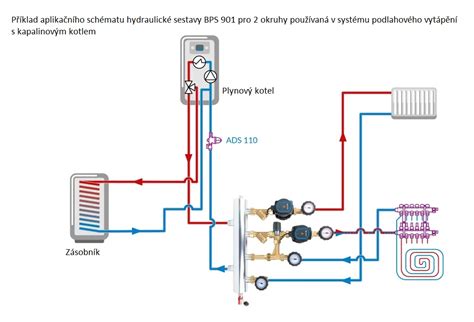

- Často sa používajú ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou.
Systémy teplej úžitkovej vody (TÚV)
- Trojcestné ventily sú kľúčové v inštaláciách TÚV pre ochranu proti obareniu horúcou vodou. Umožňujú miešanie teplej a studenej vody tak, aby na výstupe bola vždy zabezpečená nastavená výstupná teplota vody.
- Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách TÚV. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella Pneumophilla, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

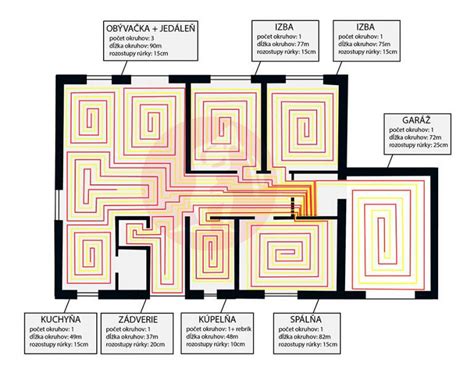

Podlahové vykurovanie
- Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore.
- Zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
- Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach, čo zabezpečuje rovnomerné a komfortné rozloženie tepla.
Ochrana kotla pred nízkoteplotnou koróziou
Nízkoteplotná korózia je problém u väčšiny kotlov. Zapríčinená je tým, že niektoré zložky spalín s vodnou parou, ktorá je prítomná v spalinách, pri určitej teplote vytvárajú kyseliny. Výpary týchto kyselín potom pri ochladení plôch výmenníka kotla na teplotu nižšiu, než je ich rosný bod, kondenzujú, čím vzniká agresívny kyslý kondenzát. Ďalším sprievodným javom prevádzky teplosmenných plôch kotla pod teplotou rosného bodu spalín je nalepovanie popola a vznik nánosov - teda takzvané dechtovanie.
Trojcestný ventil chráni pred týmto javom tým, že zabezpečuje a udržiava vysokú teplotu vratnej vody do kotla, ktorá je potrebná pre menovitý výkon kotla v závislosti od paliva a konštrukcie. Liatinové/mosadzné ventily s pevne nastavenou miešacou teplotou na kúrenie, respektíve na plnenie kotla teplou vodou, pomáhajú k ochrane proti nízkoteplotnej korózii. Plnenie kotla teplou vodou tiež zachováva účinnosť kotla. Plniace členy s čerpadlom sú sústavou termostatického ventilu, čerpadla a teplomerov a používajú sa na rovnaký účel.
Ďalšie využitie
- Vyváženie cirkulácie: V katalógoch nájdete aj termostatické ventily pre vyváženie cirkulácie, ktoré sú nevyhnutné pre rovnomerné rozloženie prietokov v celej vykurovacej sústave.
- Tepelné čerpadlá: Ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému.
- Klimatizačné systémy: Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov.
- Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja, tekutých kovov a rádioaktívnych médií.
Inštalácia a nastavenie trojcestného ventilu
Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:
- Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
- Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
- Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.

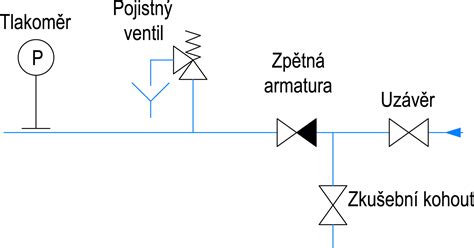

- Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
- Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.
- Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.
Ovládanie trojcestného ventilu môže byť realizované manuálne (páka, otočný gombík) alebo automaticky (elektrický pohon). Pre optimálnu funkciu je kľúčové správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia. Regulácia teploty sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. U trojcestných termostatických ventilov sa nastavenie vykonáva pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C. Je potrebné dbať na to, aby bol minimálny rozdiel teplôt medzi prívodom teplej vody a výstupom miešanej vody aspoň 10 °C.
Dezinfekčný ohrev a Legionella
Pri dezinfekčnom ohreve sa musí voda vo vykurovacom systéme ohriať na 60 °C, aby sa predišlo množeniu baktérií Legionella Pneumophilla, ktoré spôsobujú tzv. chorobu legionárov alebo (miernejšiu) pontiacku horúčku. Takto vysoká teplota na účinnú likvidáciu baktérií by však mohla spôsobiť obarenie. Preto termostatické ventily zabezpečujú, aby napriek vysokej teplote v zásobníku bola na odbernom mieste bezpečná výstupná teplota vody.
Výber trojcestného ventilu
Pri výbere trojcestného ventilu je dôležité zohľadniť niekoľko kľúčových aspektov, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Odporúča sa konzultácia s inštalatérom, aby ste sa vyhli chybám pri nákupe.
Faktory pre výber:
- Veľkosť ventilu a priemer závitov: Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov.
- Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
- Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický. Pri výbere treba zvážiť aj to, či je súčasťou balenia spojovací prvok.
- Prevádzkový tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
- Teplotný rozsah: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka. Termostatické ventily rady VTA disponujú širokou škálou rozsahu teplôt, napr. 20 až 43 °C, 35 až 60 °C, 45 až 65 °C, 50 až 75 °C so stabilitou výstupnej teploty +- 2 °C. Ak je ventil zhotovený z niklu, teplotný rozsah sa môže líšiť.
- Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
- Výrobca: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe, Danfoss, Valtec, Honeywell alebo Navien.
Cena trojcestného ventilu
Cena trojcestného ventilu závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.
