Vykurovanie predstavuje počas zimy jednu z najväčších položiek na zozname výdavkov. Práve preto sa čoraz viac kladie dôraz na šetrenie energií nielen v domácnostiach, ale všeobecne v stavebníctve.
Proces toho, kým sa teplo od zdroja dostane k vám domov, je pomerne dlhý a zastrešuje ho viacero osôb. Dodávateľ si stanovuje ceny tepla, ktoré prejde fakturačným meradlom do domu. Akonáhle je teplo dodané do paneláku, dodávateľ či výrobca tepla nemá zodpovednosť voči technickému stavu rozvodov v budove, montáži meračov tepla alebo rozpočítavaniu nákladov. O túto agendu sa opäť stará buď správca budovy, alebo vlastníci bytov.
V minulosti sa používali prvé merače tepla v 90. rokoch, ktoré fungovali na báze kvapaliny. Pre ich veľmi vysokú nepresnosť boli nahradené dvoma hlavnými typmi meracích prístrojov, ktoré si bližšie rozoberieme.
Typy meracích prístrojov na meranie tepla
Na meranie tepla je možné použiť viacero technických riešení, ktoré vychádzajú z rôznych princípov merania sledovaných veličín. Pri výbere správneho merača je predovšetkým potrebné zohľadniť technické a finančné možnosti objektu, ako aj ďalšie kritériá, akými sú hlavne presnosť a spoľahlivosť merania.
1. Merače tepla
Merače tepla sú určené meradlá, ktoré merajú množstvo tepla, ktoré teplonosné médium odovzdá do meraného priestoru pomocou výmenníka tepla, ako je radiátor alebo podlahové kúrenie. Merač tepla sa skladá z prietokovej časti a dvoch snímačov teploty a tlaku. Pre výpočet odovzdaného tepla je potrebné zmerať množstvo vody, ktorá pretiekla meradlom, a teplotu vykurovacieho média na vstupe a na výstupe meraného okruhu.
Výpočet spotrebovaného tepla je založený na rozdiele medzi vstupnou a výstupnou teplotou vody a množstvom pretečenej vody vykurovacím okruhom. Inštalácia meračov tepla umožňuje rozúčtovanie nákladov na vykurovanie podľa skutočných spotrieb jednotlivých užívateľov.
Mechanické prietokové merače tepla, kde teplonosným médiom je voda, sa inštalujú priamo do potrubia vykurovacieho systému. Umožňujú exaktné meranie spotreby tepla vo fyzikálnych jednotkách, ktoré sa určí z výsledného rozdielu teplôt a množstva pretečenej vody.
Kompaktný a kombinovaný merač tepla
- Kompaktný merač tepla integruje v jednom prístroji prietokomernú časť, snímače teploty a kalorimetrické počítadlo, ktoré prijíma impulzy z prietokomera a teplotného snímača a vypočítava odovzdané množstvo tepla.
- Kombinovaný merač tepla je zostavený z oddeliteľných častí.
Merače tepla patria medzi určené meradlá a podliehajú prvotnému overeniu a schváleniu typu. Inštaláciu týchto meračov môžu vykonávať len organizácie s preukazom odbornej spôsobilosti, overeným Slovenským metrologickým ústavom. Určené meradlá podliehajú pravidelnému metrologickému overeniu, pričom lehota overenia pre všetky časti mechanického prietokového merača tepla je každé štyri roky.
Všetky konštrukčné prvky meračov tepla musia zaručovať požadovanú stálosť a spoľahlivosť merania v dlhodobej prevádzke. Materiály musia odolávať rôznym formám korózie a opotrebovania, ktoré sa môžu vyskytnúť počas bežných pracovných podmienok, osobitne spôsobených nečistotami v teplonosnom médiu. Merače tepla musia za každých okolností a bez obmedzenia správnej funkcie odolávať menovitému tlaku a teplote, pre ktoré sú určené.
Zvýšenú pozornosť je potrebné venovať výberu vhodného montážneho miesta, ktoré musí spĺňať viaceré požiadavky a od ktorého sa odvíja aj výber typu merača.
2. Pomerové rozdeľovače tepla
Pomerové rozdeľovače tepla predstavujú alternatívny spôsob merania spotreby tepla, najmä tam, kde inštalácia meračov tepla nie je technicky možná alebo nákladovo efektívna. Pre jednoduchú inštaláciu a nižšiu počiatočnú investíciu sa využívajú vo väčšine bytových domov na Slovensku, ktoré sú zásobované z centrálneho zdroja tepla.
Najnovší pomerový rozdeľovač tepla je koncipovaný ako dvojsenzorový prístroj, ktorý zaznamenáva teplotu vykurovacieho telesa a teplotu vzduchu v miestnosti a vyhodnocuje ich rozdiel. Na základe tohto rozdielu sa načítavajú tzv. dieliky, ktoré sú podkladom na výpočet spotrebnej zložky.
Pomerový rozdeľovač tepla je prístroj, ktorý sa používa na rozdelenie množstva tepla nameraného fakturačným meračom (merač dodávateľa tepla) medzi jednotlivých odberateľov - užívateľov bytov. Pomerový rozdeľovač tepla nie je určeným meradlom, nepodlieha pravidelnému overovaniu a nevyžaduje montáž certifikovaným pracovníkom, ako je to pri meračoch tepla.
Inštaluje sa priamo na vykurovacie teleso podľa pokynov výrobcu a riadi sa príslušnými technickými normami (STN EN 834: 2014 alebo STN EN 835: 1998). Pomerové meranie prešlo takmer storočným vývojom; prvý patent na rozdeľovač vykurovacích nákladov bol vydaný už v roku 1924.
Vývoj a moderné technológie
Pôvodné „ampulkové“ pomerové rozdeľovače tepla, založené na odparovacom princípe, sa začali inštalovať začiatkom 90. rokov 20. storočia. V súčasnosti správcovia a spoločenstvá vlastníkov preferujú vyspelé rádiové technológie, ktoré umožňujú diaľkový odpočet dát.
Odpočty s využitím rádiových vĺn sú presnejšie a zvyšujú komfort užívateľov bytov. Chyby spôsobené ľudským faktorom alebo manipulácia s údajmi sú minulosťou. Nové technológie diaľkových odpočtov a správy dát otvárajú nové možnosti pre správcov a vlastníkov v oblasti získavania údajov z koncových meračov v priebehu celého rozúčtovacieho obdobia.
Merače tepla, pomerové rozdeľovače tepla a vodomery sa môžu jednoducho integrovať do jedného funkčného systému. Koncové prístroje komunikujú cez rádiový modul so zbernicou dát, ktorá údaje o spotrebách a prístrojoch automatizovane spracuje a odošle cez rádiovú sieť na centrálny server a následne do softvérových aplikácií konečného užívateľa.
Príklady moderných pomerových rozdeľovačov
- Merače tepla sensonic® II od spoločnosti ista predstavujú najmodernejšiu meraciu techniku. Prietokomerná časť je tvorená viacvtokovým lopatkovým vodomerom. Elektronické snímanie otáčok a konštrukčné vlastnosti vysokej kvality zaručujú dlhodobo presné meranie.
- PRVN Techem sú vybavené dvoma snímačmi, ktoré neustále merajú teplotu vykurovacieho telesa a teplotu v miestnosti. Z týchto hodnôt vypočítajú spotrebu a automaticky ju prenesú rádiovou komunikáciou do dátového centra Techem.
- doprimo 3 je kompaktný elektronický prístroj, ktorý sa jednoducho inštaluje takmer na všetky typy radiátorov. Vďaka automatickému zberu dát sú náklady na vykurovanie rozpočítané spravodlivo - na základe spoľahlivého odpočtu.
Tieto moderné prístroje ponúkajú:
- Dlhá prevádzková životnosť (napr. 10 rokov pri doprimo 3), batériové napájanie.
- Súlad s požiadavkami smernice o energetickej efektívnosti (EED) o mesačnom poskytovaní informácií o spotrebe tepla užívateľom bytových jednotiek.
- Integrovaný rádiový modul priamo v prístroji.
- Mechanická aj elektronická ochrana proti manipulácii s prístrojom.
- Automatický prenos odpočtov do systému vyúčtovania - vysoká kvalita spracovaných dát.
- Zabezpečenie dát v súlade s legislatívou o ochrane osobných údajov (GDPR).
- Denné dáta pre lepšiu kontrolu spotreby a pre prípad mimoriadnych odpočtov (napr. pri sťahovaní).

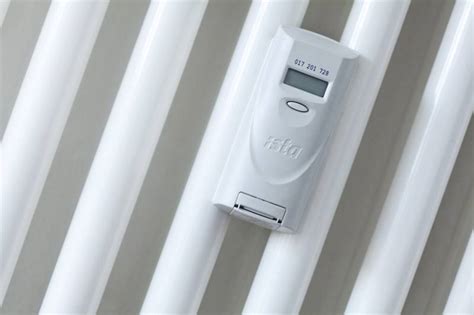

doprimo 3 radio ako dvoj-snímačové zariadenie meria teplotu povrchu radiátora a teplotu vzduchu v miestnosti. Námer spotreby sa spustí iba ak je dosiahnutá aktivačná teplota. V letných mesiacoch a pokiaľ je teplota vykurovacieho telesa menej ako 23 stupňov Celzia načítanie neprebieha. Prístroj je vybavený LC displejom, ktorý zobrazuje aktuálny stav a hodnotu k poslednému dňu odpočtu.
Koncoročný odpočet (zvyčajne k 31.12.) slúži ako podklad pre ročné vyúčtovanie nákladov na vykurovanie, ktoré musí správca doručiť konečnému spotrebiteľovi najneskôr do 31. mája nasledujúceho roka.
Hybridná kotolňa — 6 zdrojov vykurovania, koľko ma to stálo?
Legislatívne požiadavky a budúcnosť merania tepla
Na základe legislatívnych požiadaviek Európskej únie a Slovenskej republiky (v zmysle zákona č. 100/2014 Z. z., ktorým sa menil a dopĺňal zákon č. 657/2004 Z. z. o tepelnej energetike na základe transpozície smernice Európskeho parlamentu a Rady č. 2012/27/EU o energetickej efektívnosti - „smernica EED“) je od r. 2017 definovaná povinnosť zabezpečiť u konečného spotrebiteľa na náklady vlastníka budovy obstaranie, zapojenie a udržiavanie určených meradiel alebo pomerových rozdeľovačov tepla vo všetkých bytových domoch, ktoré sú zásobované centrálnym zdrojom tepla a majú celkovú podlahovú plochu väčšiu ako 500 m².
V zmysle zákona č. 419/2020 Z. z., ktorým sa menil a dopĺňal zákon č. 321/2014 Z. z., musia byť od 1. januára 2027 merače tepla, teplej vody a pomerové rozdeľovače vykurovacích nákladov vybavené funkciou diaľkového odpočtu. Podľa smernice EÚ o energetickej efektívnosti EED má byť diaľkový odpočet technickým predpokladom pre poskytovanie častejších informácií o spotrebe alebo vyúčtovaní. Užívateľ bytu má dostávať tieto informácie raz mesačne, aby mohol efektívnejšie regulovať svoju spotrebu.
Spoločenstvá vlastníkov bytov a správcovia majú už iba pár mesiacov na to, aby zabezpečili obstaranie a zapojenie určených meradiel alebo pomerových rozdeľovačov tepla v bytových domoch, ktoré sú zásobované centrálnym zdrojom tepla a ich celková podlahová plocha je väčšia ako 500 m².
Systémy ako rádiový systém symphonic 3 od spoločnosti ista alebo Techem Smart System už dnes spĺňajú tieto požiadavky a umožňujú správcom aj vlastníkom neobmedzený prístup k denným údajom o spotrebách a stave meračov v objekte.

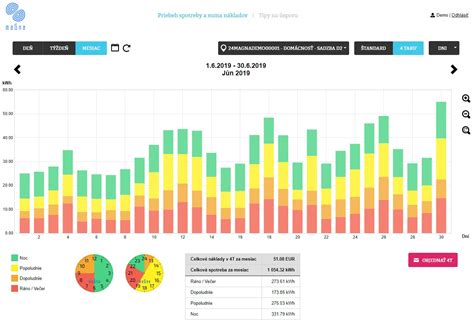

Webový portál ista24 umožňuje vlastníkom a správcom budov sledovať spotrebu tepla prostredníctvom prehľadného webového portálu. Vďaka intuitívnemu rozhraniu je možné jednoducho monitorovať jednotlivé byty alebo celé objekty, zistiť nezvyčajnú spotrebu, identifikovať úniky vody a zabezpečiť efektívne riadenie energií. Aktívna práca s dátami pomáha zvyšovať energetickú efektívnosť budov, šetriť náklady na energie a zároveň umožňuje transparentnejšie vyúčtovanie.
Údržba a servis
Ak vymieňate, renovujete alebo odstraňujete vykurovacie telesá vo svojom byte, je potrebné informovať správcu domu a kontaktovať servisné oddelenie. Kvalifikovaní špecialisti zabezpečia odbornú premontáž meračov a aktualizáciu všetkých údajov potrebných pre vyúčtovanie nákladov. Merače sú chránené viacnásobnou mechanickou aj elektronickou plombou.
Prípadné poruchy je potrebné neodkladne hlásiť na servisnom oddelení. Ak máte v dome inštalovanú zbernicu dát, funkčnosť meračov môžete monitorovať prostredníctvom portálových služieb.
