Kondenzačné kotly sú čoraz populárnejšie vďaka svojej vysokej účinnosti a úspore energie. Jednou z kľúčových súčastí týchto kotlov je systém odvodu spalín. V tomto článku sa zameriame na parametre a dôležité aspekty týkajúce sa dĺžky a inštalácie dymovodov pre kondenzačné kotly, pričom sa dotkneme aj špecifického problému s nedostatočným prívodom vzduchu pri ohreve TUV.
Problém s prívodom vzduchu pri ohreve TUV
Užívateľ s kondenzačným kotlom Vaillant 226 s prietokovým ohrevom TUV, umiestneným v pivnici, zaznamenal problém pri ohreve teplej úžitkovej vody. Kotol sa pri tomto procese 2 až 3-krát akoby nebol schopný spustiť ohrev vody pre nedostatok vzduchu a len "pufne", pričom nevyhadzuje žiadnu chybu. Tento problém sa neprejavuje, ak kotol nasáva vzduch priamo z miestnosti po zložení krytu. Celková dĺžka dymovodu je 840 cm plus 50 cm, s dvoma kolenami o 87 stupňoch. Z toho je 470 cm v nevykurovanom priestore (povala). Podľa výrobcu je maximálna dĺžka dymovodu 12 metrov, pričom každé koleno znižuje túto dĺžku o 1 meter. Maximálna dĺžka v studenej oblasti je stanovená na 5 metrov.
Koncentrické rúry pre kondenzačné kotly
Koncentrická rúra je systém odvodu spalín, ktorý pozostáva z dvoch rúr - jednej vnútornej a jednej vonkajšej. Vnútorná rúra slúži na odvod spalín z kotla, zatiaľ čo vonkajšia rúra privádza vzduch potrebný na spaľovanie. Tento systém umožňuje efektívne využitie tepla spalín a zvyšuje účinnosť kotla.
Parametre a výber koncentrickej rúry
Pri výbere koncentrickej rúry pre kondenzačný kotol je dôležité zvážiť niekoľko parametrov:
- Priemer: Najčastejšie sa používajú priemery 60/100 mm a 80/125 mm. Priemer závisí od výkonu kotla a dĺžky dymovodu.
- Dĺžka: Dĺžka dymovodu by mala byť čo najkratšia. Nemala by presiahnuť 25% dĺžky od napojenia spalín do komína po ústie komína.
- Materiál: Koncentrické rúry sú zvyčajne vyrobené z plastu odolného voči vysokým teplotám a korózii.
Bežné dĺžky predĺženia odťahu spalín sú: 500 mm, 1000 mm a 2000 mm (pre priemer 80/125 mm).
Dôležité aspekty inštalácie koncentrických rúr
Pri inštalácii koncentrickej rúry je potrebné dodržiavať niekoľko dôležitých zásad:
- Sklon: Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
- Redukcia priemeru: Ak je priemer dymovodu a komína odlišný, použite redukciu, maximálne však o 30 mm.
- Komínová klapka: Pri nových komínoch s dobrým ťahom sa odporúča použitie komínovej klapky.
Všeobecné zásady pre dymovody kondenzačných kotlov
Pri prevádzke plynového kotla v procese spaľovania paliva vzniká okrem iných produktov spaľovania aj oxid uhoľnatý. Ak komín odvádzajúci spaliny nie je správne nainštalovaný alebo je poškodený, môže to viesť k otrave. Oxid uhoľnatý je bez zápachu a bezfarebný, preto je mimoriadne dôležité dbať na správnu konštrukciu a inštaláciu komína, ako aj jeho následnú údržbu.
Požiadavky na dymovod
Pre užívanie dymovodu platia nasledujúce zásady:
- Dymovod je určený iba na vedenie spalín a spaľovacieho vzduchu.
- Maximálna dĺžka dymovodu medzi prípojným miestom na spotrebiči a vyústením nesmie presiahnuť hodnotu udávanú výrobcom v tzv. ekvivalentných metroch (Em).
- Dymovody je možné zaústiť aj do spoločných komínov (prípadne špeciálnych stavebných kanálov alebo šácht).
Okrem toho, že kratšie dymovody najlepšie vedú dym do komína, na ich dĺžku sa vzťahujú aj oficiálne normy. Rúra ku kachliam by nemala byť dlhšia ako tri metre a zároveň by nemala byť dlhšia ako pätina účinnej výšky komína. Priemer dymovodu sa vyberá predovšetkým podľa vývodu kachlí a priemeru sopúchu.
Materiály pre dymovody
Hoci sa dymovody najčastejšie vyrábajú z ocele a nerezu, existuje viacero materiálov:
- Smaltované a plechové dymovody: Vhodné, ak je napojenie dymovodu na komín neustále na očiach.
- Antikor (nerezová oceľ): S hrúbkou aspoň 1 mm je nutnosťou pre zastavané dymovody, nakoľko vydrží teplotu až 1000 stupňov Celzia.
Dymovod s klapkou
Dymovod s klapkou síce nie je normami priamo vyžadovaný, ale vrelo sa odporúča. Klapka je v podstate jediným spôsobom, ako môžete ovplyvniť ťah komína, ak už nemáte klapku na kachliach či krbe.
Typy dymovodov
Pri výbere dymovodu je dôležitý aj jeho tvar. Okrem priamej rúry je najčastejším prvkom koleno, ktoré umožňuje zahnúť dymovod o 45 alebo 90 stupňov. Spravidla je potrebné aspoň jedno pravouhlé koleno.
Riešenie problému s prívodom vzduchu
V prípade užívateľa s kotlom Vaillant 226 je pravdepodobnou príčinou nedostatočný prívod spaľovacieho vzduchu do kotla v dôsledku dlhého a čiastočne nevykurovaného dymovodu, najmä pri ohreve TUV, kedy kotol pracuje na vyšší výkon. Tento problém sa prejavuje ako pufovanie. Keďže kotol nesaje vzduch z miestnosti, je potrebné zabezpečiť dostatočný prívod externého vzduchu.
Možné riešenia
- Predĺženie dymovodu s prívodom vzduchu: Vhodným riešením by mohlo byť použitie predĺženia koncentrického dymovodu, ktoré by bolo napojené na externý prívod vzduchu. Týmto by sa zabezpečil dostatočný prívod vzduchu pre spaľovanie aj pri dlhšom dymovode v studenej oblasti.

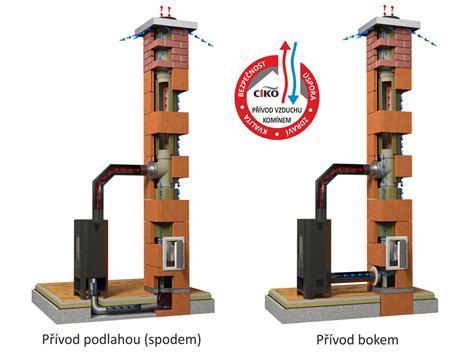

- Separátny prívod vzduchu: Alternatívnym riešením by mohla byť inštalácia separátneho potrubia pre prívod vzduchu priamo ku kotlu, ktoré by bolo napojené na exteriér.
- Skrátenie dymovodu v studenej oblasti: Ak je to technicky možné, skrátenie časti dymovodu v nevykurovanom priestore (povala) by mohlo pomôcť zlepšiť ťah a prívod vzduchu.
Je dôležité konzultovať tieto možnosti s odborníkom, ktorý posúdi konkrétnu situáciu a navrhne najvhodnejšie riešenie pre daný kotol a inštaláciu.
Špecifické informácie o produktoch
V kontexte dymovodov pre kondenzačné kotly sa spomínajú rôzne produkty a značky:
- Koncentrická rúra Cox Geelen 60/100 mm: Slúži na odvod spalín a prívod spaľovacieho vzduchu pre kondenzačné kotly.
- Protherm S3K komínová zostava: Komínová zostava s priemerom 60/100 mm pre bezpečný odvod spalín a nasávanie vzduchu pre kondenzačné kotly Protherm. Obsahuje rúrku výfuku, rúrku nasávania, tesnenie, sponu a úchytku.
- Plynový kondenzačný kotol Attack CONDENSING KT 20: Vyznačuje sa vysokým rozsahom modulácie výkonu až 1:10, vysokou účinnosťou až 106% a inteligentným spaľovacím systémom.
Regulácia a úspora energie
Pre ešte väčšiu úsporu energie je možné použiť ekvitermický regulátor, ktorý upravuje teplotu podľa vonkajšej teploty. Kotol umožňuje pripojiť OpenTherm reguláciu, ktorá dokáže zistiť rozdiel medzi skutočnou izbovou teplotou a nastavenou hodnotou, čo umožňuje moduláciu výkonu kotla podľa tepelných potrieb systému. OpenTherm regulácia zaručuje nižšiu spotrebu, stabilnejšiu teplotu a väčšie pohodlie.
Bezpečnosť a ochrana
Bezpečnosť je jednou z hlavných priorít, preto sú kotly vybavené integrovanými ochrannými funkciami. Na zvýšenie životnosti je integrovaná funkcia, ktorá zabráni poškodeniu kotla vplyvom mrazivého počasia. Do kondenzačného kotla je zakomponovaná špeciálna funkcia Anti-Legionella, ktorá ničí baktérie Legionella ohriatím vody na viac ako 60 °C.
