V kontexte neustále sa zhoršujúcich klimatických zmien sa otázka efektívneho a zdraviu neškodlivého chladenia vnútorných priestorov stáva mimoriadne aktuálnou. Zatiaľ čo sa klíma na Slovensku postupne mení na subtropickú, adaptácia na tieto zmenené podmienky je nevyhnutná. Jedným z logických a efektívnych krokov je výber vhodného chladiaceho systému. Sálavé veľkoplošné stropné chladenie predstavuje moderné a overené riešenie.
Princíp fungovania stropného chladenia
Stropné chladenie v princípe funguje na podobnom mechanizme ako podlahové kúrenie, avšak s opačným cieľom - odvodom tepla namiesto dodávania. Systém sa skladá z meandrovite usporiadaných rúrok umiestnených v strope, ktorými cirkuluje chladiaca voda s nižšou teplotou. Táto voda neohrieva interiér, ale naopak, odoberá z neho teplo, čím ho ochladzuje. Výsledkom je príjemný pocit chladu, podobný tomu v gotických katedrálach, kde prirodzený chlad „padá“ zhora bez nepríjemného prievanu a negatívnych vplyvov prudkého prúdenia studeného vzduchu na zdravie a hygienu.
Základným princípom fungovania, či už pri chladení alebo vykurovaní, je sálavý prenos tepla. Tento proces predstavuje jednu z troch základných foriem prenosu tepla, spolu s vedením a konvenciou. Pri stropnom chladení dochádza k výmene energie medzi chladiacou plochou stropu a povrchmi v interiéri (ľuďmi, predmetmi, stavebnými konštrukciami) predovšetkým prostredníctvom sálania.
Absorpcia tepla v stropných systémoch
Keď je stropný systém nastavený na chladenie, chladiaca voda s nižšou teplotou cirkuluje rúrkami integrovanými v strope. Veľkoplošné stropné chladiace systémy využívajú princíp výmeny energie sálaním. Stropné chladenie vytvára optimálny tepelný komfort s minimálnou distribúciou vzduchu. Objemový prietok vzduchu je obmedzený na nevyhnutnú dávku potrebnú na elimináciu tepla viazaného vo vodnej pare.
Ako chladivo sa v týchto rozsiahlych sálavých systémoch používa voda s typickou vstupnou teplotou okolo 16 °C. Táto voda cirkuluje v chladiacich poliach. Strop ochladený na približne 19 °C postupne odovzdáva chlad stavebným konštrukciám interiéru, predmetom a ľuďom, a to prirodzeným spôsobom bez škodlivého prúdenia vzduchu.
Zdrojom chladu pre chladiacu vodu môže byť rôzne technické zariadenie, ako napríklad:
- Tepelné čerpadlo: Momentálne najdostupnejšia a najrozšírenejšia technológia.
- Systém dvoch studní
- Vrt
- Chiller
Technické realizácie stropného chladenia
Systém sálavého stropného chladenia je technicky a materiálovo takmer identický so systémom podlahového kúrenia, čo umožňuje jeho multifunkčné využitie aj na vykurovanie.
Podhľadový systém stropného chladenia
Podhľadový systém je ideálnou voľbou všade tam, kde nie je možné vykonať inštaláciu priamo do konštrukcie stropu „na mokro“, čo je časté najmä pri rekonštrukciách. Tento systém je tvorený prefabrikovanými systémovými podhľadovými doskami s integrovanými rúrkami uloženými v dvojitom meandri.
Systém stropného chladenia pri tzv. suchej pokládke sa inštaluje pomocou prefabrikovaných sadrokartónových platní, ktoré už majú vopred zabudované rúrky. Tieto platne majú efektívnu hrúbku 30 mm, šírku 1250 mm a sú dostupné v štyroch dĺžkach (500, 1000, 1500 a 2000 mm). Sadrokartón je vystužený vláknami pre zvýšenú pevnosť, čo minimalizuje oslabenie v miestach, kde sú rúrky chladenia zafrézované. Na hornej strane krycích prvkov je z výroby nalepená polystyrénová tepelná izolácia a výstužný pás zo sadrokartónu pre dodatočnú pevnosť. Platne sú vybavené predvŕtanými dierami pre skrutky, aby sa počas montáže nepoškodili rúrky. Montáž systému sa vykonáva na raster z drevených alebo oceľových profilov.
Podomietkový systém stropného chladenia (mokrá montáž)
Systém podomietkového stropného chladenia je navrhnutý pre inštaláciu priamo pod omietku na masívny alebo inak dostatočne únosný strop. Rúrky z materiálu PE-Xa (s rozmermi 10,1 x 1,1 mm), ktoré sú vybavené kyslíkovou bariérou, sú pevne upevnené do montážnych líšt. Po vykonaní tlakovej skúšky, ktorá garantuje správnu funkčnosť systému, sú chladiace registre pokryté vrstvou omietky s hrúbkou 23 mm.
Výhodou tohto spôsobu je možnosť realizácie aj v neskorších fázach výstavby, dokonca aj na nízke stropy (zníženie stropu dosahuje len 2,5 cm). Efektívne pokrýva celú plochu stropu, má nižšie obstarávacie náklady a zároveň vyššiu efektivitu, čo sa prejavuje vo výborných prevádzkových nákladoch.
Temperovanie betónového jadra (BKT / TABS)
Temperovanie betónového jadra je systém vykurovania a chladenia určený pre masívne konštrukcie, využívajúci schopnosť stavebných materiálov akumulovať teplotu. V oblasti stropného chladenia sa tento prístup posúva k takzvanému povrchovému systému betónového jadra (oBKT). Tento systém ponúka lepšiu reakčnú schopnosť na zmeny teploty podľa potrieb užívateľov a zároveň zaručuje výrazne vyššiu efektivitu. Vďaka modulárnej konštrukcii oBKT, ktorá umožňuje vynechanie určitých častí bez inštalácie, sa dosahuje flexibilita pre budúce potreby budovy, napríklad pri zmene dispozície kancelárskych priestorov.

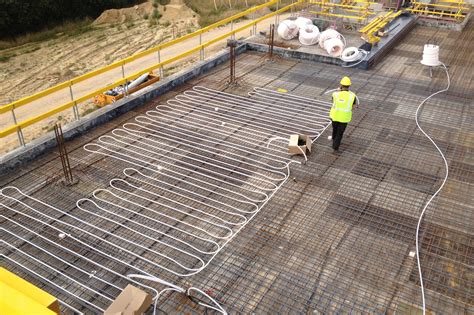

Pri temperovaní betónového jadra sú rúrky (napr. RAUTHERM S z materiálu PE-Xa s rozmermi 14,1 x 1,5 mm, s kyslíkovou bariérou) integrované priamo v betónovom strope. Rozostup pri pokládke týchto rúrok je nastavený buď na 7,5 cm alebo 15 cm, pričom sa používajú prefabrikované moduly oBKT, špeciálne vyrobené podľa požiadaviek konkrétnych stavebných projektov. V prípade potreby je možné pri voľnej pokládke na stavbe upraviť rozostup rúrok na 10 cm.
Systém aktivácie betónového jadra sa začal pre technické zabezpečenie budov využívať v 30. rokoch minulého storočia v Spojených štátoch. Predpoklady na jeho efektívne fungovanie sú pritom aj v klimatických podmienkach strednej Európy. Základným konceptom je využitie existujúcej hmoty budovy pre akumuláciu tepelnej energie. Systémy využívajú vlastné charakteristiky stavebného materiálu na uskladnenie tepelnej energie. Pri sálavých chladiacich systémoch sa to deje prostredníctvom tepelnej väzby - chladiaca voda ovplyvňuje teplotu betónu a aktivuje prenos energie sálaním do priestoru. Voda cirkuluje potrubím inštalovaným priamo do betónovej dosky, čím je systém skrytý a nehlučný.
V lete sa konštrukcia v noci ochladzuje a počas dňa absorbuje teplo z budovy, čím sa udržiava konštantné a produktívne pracovné prostredie. Vďaka veľkým teplovýmenným plochám stropov a/alebo stien vybavených systémom TABS (Thermally Active Building Systems) sú teplotné rozdiely medzi povrchom konštrukčného dielu a vzduchom v miestnosti veľmi nízke. Systém funguje v režime vysokoteplotného chladenia alebo nízkoteplotného vykurovania, čo umožňuje optimálne využívanie obnoviteľných zdrojov energie, ako sú tepelné čerpadlá.
Systém RAUTHERM RAILFIX
Nový inštalačný systém RAUTHERM RAILFIX prináša revolúciu v inštalácii chladiacich a vykurovacích systémov pod strop. Tento systém, navrhnutý pre rýchlu a flexibilnú montáž, umožňuje bezproblémové uchytenie potrubia RAUTHERM Silence (s rozmermi 16 × 1,5 mm) priamo na nosný raster podhľadu zo sadrokartónu. Vyznačuje sa nákladovou efektívnosťou a logistickou nenáročnosťou, keďže vyžaduje len dva kľúčové komponenty.
Výhody a prevádzkové náklady stropného chladenia
Systémy stropného chladenia sú zo svojej fyzikálno-technickej podstaty nízkonákladové, aj preto, že sú vysokoteplotné. Chladiace médium, voda, je potrebné chladiť len na približne 16 °C pri vstupe a do 20 °C pri obehu v chladiacom rúrkovom rošte. Ročné prevádzkové náklady stropného chladenia pre bežný dom sa pohybujú v rozmedzí od 50 do 115 €.
Správne nainštalované stropné chladenie je prakticky bezúdržbové a neškodí zdraviu. V porovnaní s konvenčnými systémami chladenia interiérov má zásadnú výhodu: je použiteľné aj na plnohodnotné vykurovanie. Jednou, síce vyššou, počiatočnou investíciou do stropného chladenia tak pokryjete aj vstupné náklady systému vykurovania.
Stropné chladenie je výbornou alternatívou bežnej klimatizácie, pretože sála chlad bez prievanu studeného vzduchu, ktorý môže spôsobovať prechladnutia, vírenie prachu a alergénov. Navyše využíva veľkú plochu stropu, vďaka čomu chladiaca tekutina nemusí byť intenzívne chladená a stačia mu aj nízko-potenciálne zdroje ochladzovania, ako sú napríklad tepelné čerpadlá.
Aktívne chladenie jadra svetelných zdrojov
Okrem chladenia vnútorných priestorov je aktívne chladenie kľúčové aj pre optimálnu funkciu moderných svetelných zdrojov, najmä LED technológií. LED diódy generujú teplo, ktoré môže negatívne ovplyvniť ich funkčnosť, výkon a životnosť. Aktívne chladenie sa preto stáva nevyhnutnosťou pre zabezpečenie dlhodobej stability a výkonu svetelných zdrojov.
Princíp a technológie aktívneho chladenia svietidiel
Aktívne jadro chladenia je technológia, ktorá umožňuje efektívne riadenie teploty svietidiel. Medzi hlavné výhody patria:
- Zvýšená účinnosť: Udržiavanie optimálnej teploty zvyšuje energetickú účinnosť a znižuje spotrebu elektriny.
- Predĺžená životnosť: Nízka teplota predlžuje životnosť LED diód, čím znižuje náklady na údržbu a výmenu.
- Flexibilita dizajnu: Umožňuje vytváranie kompaktných a estetických svietidiel s vysokým výkonom.
Medzi technológie aktívneho chladenia patria:
- Ventilačné systémy: Využívajú ventilátory na odvod tepla z LED diód.
- Chladiace dosky: Materiály ako hliník alebo meď odvádzajú teplo od svetelného zdroja.
- Kombinácia pasívneho a aktívneho chladenia: Zabezpečuje maximálnu účinnosť.
Aplikácie aktívneho jadra chladenia svietidiel
Aktívne jadro chladenia sa uplatňuje v rôznych oblastiach:
- Priemyselné osvetlenie: V prostrediach s vysokými teplotami a dlhodobým používaním.
- Architektonické osvetlenie: Na vytváranie estetických svetelných efektov bez rizika prehriatia.
- Športové arény: Pri intenzívnom a dlhodobom osvetlení, kde je potrebný stabilný výkon.
Budúcnosť aktívneho chladenia svietidiel
S rastúcim dôrazom na energetickú účinnosť a udržateľnosť sa očakáva ďalší vývoj a zdokonaľovanie technológií aktívneho chladenia. Inovatívne prístupy, ako sú inteligentné riadiace systémy a pokročilé materiály, budú zohrávať kľúčovú úlohu v budúcnosti osvetlenia, smerujúc k ešte efektívnejším riešeniam.
