Autonómny vykurovací systém je komplexný mechanizmus, ktorý sa skladá z mnohých vzájomne prepojených komponentov a zostáv, vykonávajúcich špecifické funkcie. V tomto mechanizme hrá trojcestný ventil pre kotol kľúčovú úlohu ako zmiešavač, v ktorom sa reguluje teplota chladiacej kvapaliny. Cieľom je zabezpečiť rovnomerné vykurovanie potrubí a približne rovnakú úroveň vykurovania v každej miestnosti. Ak sa takýto komponent nepoužíva, voda prechádzajúca cez výmenník tepla sa nebude ohrievať rovnomerne, čo môže viesť k tomu, že niektoré miestnosti dostanú menej tepelnej energie než ostatné.
Úloha trojcestného zmiešavacieho ventilu v kotloch na tuhé palivá

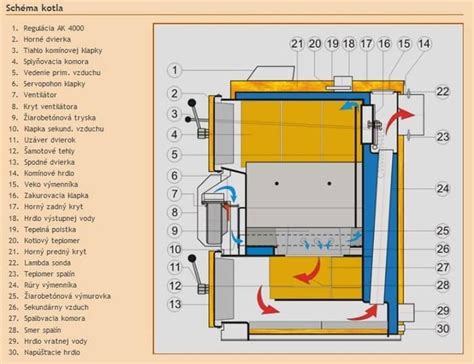

Pri spaľovaní kotla na tuhé palivo je potrebné riešiť problém, kedy studená chladiaca kvapalina prúdi pozdĺž stien už vyhriatej spaľovacej komory a ochladzuje ich. To vedie ku kondenzácii vodnej pary, ktorá sa vždy vyskytuje v spalinách. Častice vody, ktoré interagujú s dymovými plynmi, vytvárajú kyseliny, čo spôsobuje deštrukciu vnútorného povrchu spaľovacej komory a komína.
Negatívny vplyv kondenzátu sa však neobmedzuje len na to: častice sadzí, ktoré sa usadzujú na stenách, sa rozpúšťajú vo vodných kvapkách. Pod vplyvom vysokých teplôt sa táto zmes sintruje a na vnútornom povrchu spaľovacej komory vytvára hustú a silnú kôru. Prítomnosť tejto kôry prudko znižuje intenzitu výmeny tepla medzi spalinami a chladiacou kvapalinou, čím klesá účinnosť kotla.
Odstránenie tejto kôry nie je jednoduché, najmä ak má spaľovacia komora kotla zložitú plochu na prenos tepla. Aj keď nie je možné úplne vylúčiť tvorbu kondenzátu v kotle na tuhé palivo, trvanie tohto procesu sa môže výrazne skrátiť použitím vhodných komponentov.
Stacionárne kotly na tuhé palivá nemôžu byť priamo pripojené k vykurovaciemu systému. Jedným z dôvodov je, že sa nesmie do plášťa kotla dostať studená voda, kým sa neohreje. V opačnom prípade sa na stenách pece uvoľňuje kondenzát, ktorý zmiešaním s popolom vytvára silnú vrstvu uhlíka. Táto vrstva bráni voľnej výmene tepla, znižuje účinnosť zariadenia a je veľmi ťažké ju odstrániť. Druhým dôvodom je ochrana liatinových pecí pred poklesom teploty v prípade neočakávaného vypnutia čerpadla v dôsledku výpadku napájania a následného opätovného spustenia. Úlohou je zabrániť vpusteniu studenej vody do horúceho kotla, a preto je potrebný trojcestný ventil. Vďaka nemu bude chladiaca kvapalina cirkulovať v malom okruhu, až kým sa nezohreje, a až potom sa zmieša so studenou vodou.
Typy ventilov a ich funkcie

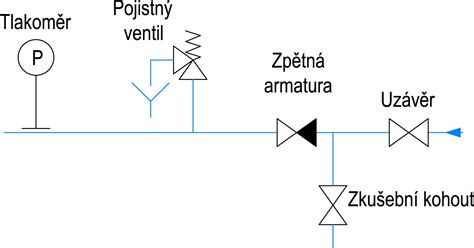

Bezpečnostný ventil a ochrana proti prehriatiu
Dôležité je rozlišovať medzi bezpečnostným ventilom a ochranným ventilom proti prehriatiu kotla. Bezpečnostný ventil jednoducho zmierňuje tlak v systéme, ale nechladí ho. Ochranný ventil proti prehriatiu kotla naopak odoberá zo systému teplú vodu a namiesto nej dodáva z vodovodu studenú vodu. Toto zariadenie je neprchavé, je pripojené k napájacej a vratnej sieti, vodovodnej sieti a kanalizácii.
Pri teplote chladiacej kvapaliny nad 105 °C sa ventil otvorí a v dôsledku tlaku vo vodovodnom systéme (2 - 5 barov) sa horúca voda vytláča z plášťa zdroja tepla a studeného potrubia a následne odchádza do odpadového systému. Nevýhodou tejto metódy ochrany je, že nie je vhodná pre systémy naplnené nemrznúcou kvapalinou.
Konštrukcia typického bezpečnostného ventilu
Typický bezpečnostný ventil kotla má skladaciu konštrukciu a skladá sa z nasledujúcich hlavných prvkov:
- Bývanie: Zvyčajne je vyrobené z mosadze a má tvar T-kusu. Na jeho stranách je spodný vstup so závitom, bočné výstupné potrubie a horné sedlo, na ktorom je usadené tvarované tesnenie.
- Zamykacia skupina: Ide o pružinovú kladku s valcovým (kotúčovým) koncovým zaisťovacím prvkom, na ktorú je nasadené elastické gumové tesnenie vo forme misky (kotúča).
- Veko: Do horného odbočného potrubia so závitom mosadzného telesa je zaskrutkované čierne žiaruvzdorné polymérové veko, ktoré drží odpružený driek v pracovnej polohe. Na horných okrajoch veka sú výstupky, pozdĺž ktorých sa posúva vrchná čiapočka tvarovaná v dolnej časti, spojená s uzatváracou tyčou. Pri otočení o určitý uhol sa viečko zdvihne spolu s driekom a otvorí sa bočné odbočné potrubie - to umožňuje použitie bezpečnostného ventilu na vykurovanie vždy otvoreného v manuálnom režime.
- Nastavovacia podložka: Vnútorná stena krytu má závit, v ktorom sa nastavovacia matica otáča. Keď je spustená dole, stláča pružinu, čím zvyšuje prah odozvy ventilu. Odskrutkovaním matice smerom hore sa pružina zoslabuje a reakčný tlak klesá. Na otáčanie je matica v hornej časti opatrená priečnou drážkou pre plochý skrutkovač.
Princíp činnosti trojcestného zmiešavacieho ventilu
Produkt sa vyrába v rôznych konfiguráciách a s rôznymi pohonmi, ale princíp činnosti trojcestného ventilu zostáva rovnaký: zmiešať dva prúdy s rôznymi teplotami do jedného, ktorého teplota je nastavená používateľom alebo je požadovaná podľa schémy. Kvapalina vo vnútri ventilu prúdi z jednej odbočky do druhej, kým sa jej teplota nezmení a nedosiahne nastavenú hodnotu. Pohon potom postupne otvára prietok z tretieho portu a udržuje teplotu výstupnej vody na nastavenej hodnote. Na tomto základe sa takýto ventil nazýva trojcestný ventil.
Typy pohonov trojcestných ventilov
Akýkoľvek trojcestný zmiešavací ventil má dva vstupy a jeden výstup. Distribúcia prúdov sa vykonáva pomocou jednotky, ktorá je niekoľkých typov:
- Termostatický pohon (termostat): Je jedným z najpopulárnejších typov. Pracuje vďaka tepelnej rozťažnosti snímacieho prvku, v dôsledku čoho dochádza k tlaku na drieku ventilu a kvapalina sa začína miešať. Zdvih vretena sa určuje otočením gombíka regulátora.
- Elektrický pohon: Rozšírený typ servopohonu, ktorý je inštalovaný v trojcestnom prepínacom ventile. Pracuje zo signálu z riadiacej jednotky. Poloha ventilu je ovládaná elektrickým pohonom.
V elektrickej verzii sa musíte venovať podrobnejšie. Termostatický zmiešavací ventil pre kotly na tuhé palivá tohto typu má otočnú konštrukciu. Princíp činnosti tohto prvku je jednoduchý: elektrický pohon riadený ovládačom otočí uzamykací mechanizmus do požadovaného uhla. Signál do regulátora pochádza z jedného alebo viacerých teplotných senzorov, čo je obzvlášť dôležité pri viacokruhovom systéme vykurovania.
Hlavnými nevýhodami všetkých elektricky poháňaných vykurovacích zariadení sú ich závislosť na elektrickej energii (volatilita) a pomerne vysoké náklady. Existuje aj zjednodušená verzia tohto zariadenia, ktorej chýba také prepojenie ako s ovládačom: mechanizmus je ovládaný priamo tepelným senzorom.
- Pohon s termostatickou hlavicou: Ventil je možné ovládať zatlačením drieku dole termostatickým hlavovým pohonom. Reaguje na teplotu vzduchu, ktorá sa určuje sama alebo pomocou externého snímača a kapiláry. Pohon sa najčastejšie používa v systémoch podlahového vykurovania.
Dôležitosť regulácie teploty v systémoch vykurovania
Regulácia pre plynové vykurovacie kotly

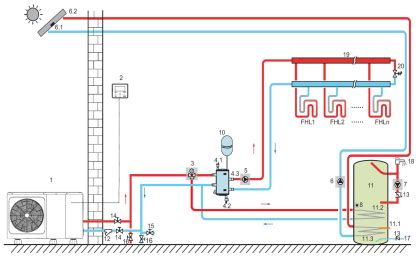

Akýkoľvek vykurovací systém je uzavretá slučka naplnená vodou alebo nemrznúcou kvapalinou. Kotol ohrieva chladiacu kvapalinu, obehové čerpadlo ju prečerpáva cez systém potrubí a radiátorov, ktoré odovzdávajú teplo koncovému spotrebiteľovi - ohrievajú vzduch v miestnosti. V ideálne vyváženom systéme musí kotol pracovať nepretržite s maximálnou účinnosťou, aby množstvo tepla generovaného vykurovacím systémom nebolo väčšie alebo menšie, ako je potrebné v konkrétnom okamihu. To si vyžaduje:
- Regulovať teplotu vykurovacieho média.
- Prijímať údaje o aktuálnej teplote vo vykurovanej miestnosti.
Teplota chladiacej kvapaliny sa reguluje v závislosti od vonkajšej teploty. Spravidla sa toto zariadenie nazýva snímač vonkajšej teploty. To znamená, že s pripojeným snímačom kotol nezávisle zvolí požadovanú teplotu chladiacej kvapaliny. To je veľmi výhodné, pretože niekedy sa môže vonkajšia teplota v krátkych časových intervaloch meniť v širokom rozmedzí. Tieto zmeny v zásade prebiehajú v noci a vlastník plynového kotla, ktorý nie je vybavený takouto automatizáciou, je nútený neustále pracovať a tieto nastavenia „dolaďovať“. Zvláštna nepríjemnosť nastáva, keď je kotol umiestnený v samostatnej kotolni alebo suteréne.

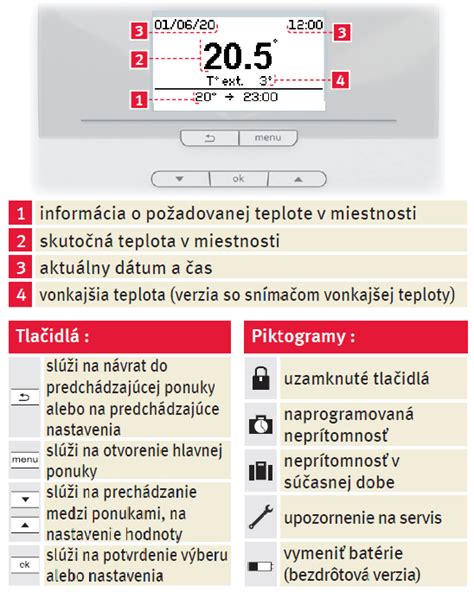

Zostáva zistiť, aká je aktuálna teplota v miestnosti, aby bolo možné rozhodnúť o zapnutí kotla, a neustále monitorovať ďalšie zmeny tejto teploty, aby sa kotol po dosiahnutí požadovanej hodnoty vypol. Na to je potrebný termostat pre plynový vykurovací kotol! Vydáva signál na spustenie a zastavenie kotla v závislosti od nastavenej teploty v miestnosti. Izbový termostat a snímač vonkajšej teploty sú rôzne zariadenia na rôzne účely, sú však neoddeliteľnou súčasťou toho istého systému.
Musí sa tiež chápať, že najlepší výsledok možno dosiahnuť iba vtedy, ak je vykurovací systém pôvodne správne navrhnutý a priestory sú správne izolované. Ak má dom nízku energetickú účinnosť, nemožno sa vyhnúť častému zapínaniu plynového kotla a systém bude mať veľkú zotrvačnosť. Časté zapínanie plynového kotla nevyhnutne vedie k zníženiu životnosti pohonov: ventilátora, čerpadla, elektronickej riadiacej dosky. Niektoré relé použité na doske majú pasovú zásobu 100 tisíc cyklov. Ak sa napríklad kotol zapne každých desať minút, počet pasových cyklov sa dosiahne asi za 3 roky. Termostat je teda potrebný na ovládanie zapínania a vypínania plynového kotla.

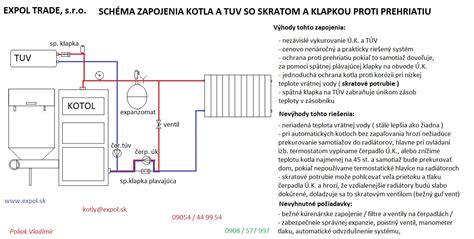

Ochrana kotlov na tuhé palivá pred prehriatím
Už vo fáze výberu a nákupu je dôležité zohľadniť prevádzkové vlastnosti vykurovacieho zariadenia. Mnoho modelov, ktoré sú dnes v predaji, má zabudovaný systém ochrany proti prehriatiu. Je potrebné dodržiavať určité znalosti a zručnosti v nádeji, že doma vytvoríte efektívny a bezpečný autonómny vykurovací systém.
Spoľahlivá prevádzka vykurovacej jednotky závisí od prevádzkových podmienok. V prípade zjavného porušenia technologických parametrov vykurovacieho zariadenia a zneužitia štandardných bezpečnostných pravidiel existuje veľká pravdepodobnosť vzniku mimoriadnej udalosti. Možným negatívnym následkom sa dá zabrániť už vo fáze inštalácie kotla na tuhé palivo. Správne vedenie vykurovacieho zariadenia zaručí v budúcnosti vašu bezpečnosť a spoľahlivú prevádzku jednotky.

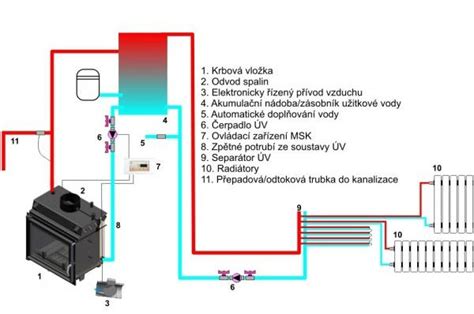

Pokiaľ ide o kotly na tuhé palivá s prirodzenou cirkuláciou chladiacej kvapaliny, je potrebné dbať na bezpečnosť a prevádzkyschopnosť vykurovacieho zariadenia už počas inštalácie. Rúry v systéme sú inštalované z kovu. Priemer týchto rúrok musí navyše presahovať priemer rúrok použitých na kladenie okruhu s núteným obehom chladiacej kvapaliny. Senzory inštalované vo vodnom okruhu budú signalizovať možné prehriatie chladiacej kvapaliny. Poistný ventil a expanzná nádoba pôsobia ako kompenzátor a znižujú pretlak v systéme. Významnou nevýhodou gravitačného vykurovacieho systému je nedostatok účinného mechanizmu na nastavenie prevádzkových režimov kotlov na tuhé palivá.
Väčšie technologické možnosti pre spotrebiteľov poskytujú systémy, ktoré pracujú s núteným obehom chladiacej kvapaliny. Už len prítomnosť druhého okruhu významne zvyšuje schopnosť regulovať teplotu vykurovania kotlovej vody. Jedinou nevýhodou pri prevádzke takého systému je pracovné čerpadlo, ktoré môže sťažiť prácu vykurovacieho systému pri jeho práci.
Ako vybrať správny zmiešavací ventil
Pred pokračovaním v priamej kúpe ventilu je dôležité zistiť mnoho bodov týkajúcich sa použitého kotla a vlastností vykurovacieho systému. Správny výber zvýši účinnosť systému, inak by mohlo dôjsť k zhoršeniu štandardného výkonu.
Hlavnou vecou je určiť prevádzkové parametre chladiacej kvapaliny (to je ľahké zistiť pomocou dostupnej dokumentácie). Okrem toho je potrebné vziať do úvahy spotrebu tepla a samotnú schému potrubia. Prietok a teplotu chladiacej kvapaliny môžete určiť pomocou projektovej dokumentácie. Ak nie je, môžete použiť odporúčania uvedené v pase samotného kotla, ktorý sa používa v systéme. Všetky tieto parametre sú potrebné na výber správneho ventilu, pričom musíte zvoliť čisto z hľadiska priepustnosti.
Systém riadenia pohonu sa vyberá podľa typu vykurovacieho systému a potrubia samotného kotla. Najjednoduchšie modely a možnosti zahŕňajú použitie konvenčného termostatického ventilu (aj keď existujú výnimky). Ako už bolo uvedené, na zabezpečenie vysoko kvalitnej prevádzky podlahového kúrenia by ste mali používať výrobok s termostatickou hlavicou. Ak plánujete pracovať so zložitým potrubným systémom, výrobcovia odporúčajú použiť ventil s externým riadiacim regulátorom.
Nech je to už akokoľvek, akýkoľvek moderný vykurovací systém musí používať trojcestný ventil, ktorý je dôležitou súčasťou celého systému a jednoducho ho nie je potrebné ničím nahradiť - nebola vynájdená žiadna alternatíva. Výnimkou sú skôr používané výťahové systémy, ktoré sa dlho nepoužívajú a považujú sa za zastarané (z dôvodu ich nízkej účinnosti a pohodlnosti).
Zmiešavací vs. separačný ventil
Nezabudnite vziať do úvahy, že existuje nielen zmiešavací ventil, ale aj separačný ventil. Prvá uvažovaná možnosť naznačuje možnosť zmiešania dvoch prúdov do jedného a druhá možnosť, separačný ventil, ponúka možnosť rozdeliť jeden prúd na dva, zatiaľ čo reguluje prietok do každého z výstupov. V systéme je možné použiť obidva tieto typy ventilov. V každom prípade je však zmiešavací ventil nevyhnutný a v jednoduchých vykurovacích systémoch sa separačný zriedka používa.
Správnu voľbu ventilu možno dosiahnuť, ak sa používateľ rozhodne pre nákup nielen z hľadiska priepustnosti, ale aj z hľadiska teploty. Ak je prvé kritérium výberu hlavné - bez toho, aby sme ho zohľadnili, nemožno rátať s funkčnosťou systému ako celku - potom z druhého kritéria vyplýva doba činnosti ventilu. Ak ventil nie je navrhnutý tak, aby fungoval v systéme, kde je teplota vyššia ako prípustná teplota samotného ventilu, časť sa rýchlejšie opotrebuje a bude vyžadovať výmenu, alebo nebude fungovať vôbec.
Ponuka zmiešavacích ventilov
V ponuke Nordic Tec nájdete zmiešavacie ventily - vrátane trojcestných aj štvorcestných. K klasickým zmiešavacím ventilom (bez termostatu) je možné dokúpiť aj pohon. Pohon určený pre ventily Nordic Tec je Elodrive 10 Nm nemeckej výroby.
Trojcestné a štvorcestné ventily
3-cestný ventil Nordic Tec je spoľahlivé riešenie na kontrolovanie prietoku v rôznych aplikáciách, či už chladiacich alebo vykurovacích. Najčastejšie sa používa zmiešavací ventil 3DR (3-cestný) alebo 4DR (4-cestný). K 3-cestným ventilom sa ponúkajú pohony vyrábané v Nemecku nemecko-švajčiarskou firmou Elodrive, ktorá je uznávaná ako jeden z lídrov na trhu. Na rozdiel od konkurencie, Nordic Tec ponúka pohony s výkonom 10Nm, čo je výrazne silnejšie než tradičné s výkonom 6Nm.
4-cestné ventily (štvorcestné) nájdete tiež v ponuke. Výber priemeru pripojenia je podobný ako pri trojcestných ventiloch, s tým rozdielom, že nie je k dispozícii najväčší rozmer, t.j. 2-palcový.
Termostatické ventily
Termostatické ventily Nordic Tec sú ponúkané v 3 variantoch. Najmenší termostatický ventil 1/2" ponúka miešanie v rozsahu 25-55°C, takže sa môže osvedčiť ako termostatický ventil proti opareniu. Ďalšie varianty, t.j. ventil 3/4" a ventil 1", ponúkajú funkciu miešania v inom rozsahu teplôt.
Ponuka zahŕňa výlučne vysokokvalitné produkty, čo zaručuje spoľahlivosť a účinnosť. S odborným poradenstvom si určite vyberiete správny ventil pre vaše potreby. Internetový obchod zabezpečuje rýchlu realizáciu objednávok, takže si môžete byť istí, že potrebný produkt bude rýchlo doručený na určenú adresu.
