Vzhľadom na to, že stále viac objektov je stavaných tak, aby boli vzduchotesnejšie kvôli tepelným stratám, potreba účinného riadeného vetrania stúpa. Neustály prísun čerstvého a čistého vzduchu do interiéru je životne dôležitý pre podporu zdravia a pohodlia všetkých obyvateľov po celý rok. Doskové výmenníky tepla sú zodpovedné za uchovanie tepla v miestnosti alebo rezidencii tak, že teplota neklesá, keď do budovy vstupuje studený, čerstvý vonkajší vzduch. Tým sa minimalizuje potreba ohrievať vzduch, čím je zabezpečená vysoká efektivita vetrania.
Všetky vetracie jednotky ponúkajú vysokoúčinnú rekuperáciu tepla. Často sa však zabúda na vlhkosť v budove a jej vplyv na obyvateľov - najmä počas chladných zimných mesiacov. V tomto článku sa pozrieme na to, prečo to môže byť problematické a ako entalpický výmenník tepla zabezpečuje, že úroveň vlhkosti je lepšie udržiavaná na pohodlnej úrovni.
Vplyv nízkej vlhkosti
Keď ľudia hovoria o vlhkosti, zvyčajne jej venujú pozornosť, keď je jej veľa. Vzduch je hustejší, ľudia sa viac potia a je to celkovo nepríjemný pocit. Mnohí ľudia si však neuvedomujú, aká problematická môže byť príliš nízka vlhkosť. Ideálna relatívna vlhkosť v interiéri by sa mala pohybovať medzi 35 % až 55 %. Ak klesne pod túto hranicu, môžete pociťovať zníženie komfortu. Vplyv nízkej vlhkosti sa môže pohybovať od všeobecného nepohodlia až po rôzne ochorenia.
Ako funguje entalpický výmenník tepla?
V situáciách, keď je nízka vlhkosť hlavným problémom - najmä v chladnejších mesiacoch - môže rekuperačná jednotka s rekuperáciou vlhkosti zabrániť tomu, aby sa vetraný priestor „vysušil“ príliš rýchlo.
Princíp fungovania bežných a entalpických výmenníkov
Bežné výmenníky tepla sú založené na „prechode“ tepla medzi odvádzaným a privádzaným vzduchom cez lamely výmenníka. Kondenzát vznikne tým, že na lamelách sa vyzráža vlhkosť z odvádzaného interiérového vzduchu. Pričom vlhký interiérový vzduch sa vymení za suchý vonkajší vzduch, ktorý je ohriaty cez lamely výmenníka na komfortnú teplotu.
Naopak, entalpický výmenník tepla je vyrobený zo špeciálnej polymérovej membrány. Tento materiál umožňuje prenikanie vlhkosti, na rozdiel od hliníka alebo plastu používaného v tradičnom výmenníku tepla. Preto entalpický výmenník tepla umožňuje prechod tepla aj vlhkosti z odvádzaného vzduchu do privádzaného vzduchu. To znamená, že vlhkosť v budove ostáva, čím sa znižuje riziko rýchleho „vysušenia“.
Výhody entalpického výmenníka tepla
Táto dodatočná schopnosť rekuperačnej jednotky ponúka niekoľko výhod pre interiér objektu:
Udržiavanie príjemnej vlhkosti
Tým, že umožňuje účinnú rekuperáciu vlhkosti, entalpický výmenník tepla zabraňuje nízkej vlhkosti. Namiesto toho bude relatívna vlhkosť ľahšie udržiavaná na pohodlnej a príjemnej úrovni, ktorá bude zlepšovať pohodu obyvateľov budovy.
Obmedzené riziko zamrznutia
Keďže bežný výmenník tepla vytvára kondenzáciu, ak teploty počas zimy klesnú na mínusové hodnoty, je bežné, že kondenzát zamrzne. Je to problematické, pretože kondenzát sa hromadí a zamŕza, čo môže výrazne znížiť prevádzku a aj účinnosť rekuperačnej jednotky. Znamená to, že rekuperácia nebude fungovať tak efektívne, ako by mala, kým sa nerozmrazí.
Pri entalpickom výmenníku tepla, keďže vlhkosť prechádza cez polymérnu membránu výmenníka, zostane na zamrznutie len veľmi málo kondenzátu. To znamená, že výmenníku tepla nebude hroziť rýchle zamrznutie.
Vyššia účinnosť pri nízkych teplotách
Toto výrazne znížené riziko zamrznutia zabezpečuje, že entalpické výmenníky tepla sú v chladnejších mesiacoch roka účinnejšie ako klasické výmenníky. Okrem toho môžu entalpické výmenníky tepla pri určitých rekuperačných jednotkách fungovať až do -5 °C bez akéhokoľvek predohrevu privádzaného vzduchu. To zaručuje rovnomerné vetranie počas zimného obdobia bez predohrevu, čo následne znižuje účty obyvateľov za elektrinu, ktorú by inak rekuperácia spotrebovala.
Hygienický dizajn
Pokročilá polymérová membrána použitá v entalpických výmenníkoch tepla blokuje prenos akýchkoľvek pachov alebo nečistôt medzi privádzaným a odvádzaným vzduchom bez toho, aby sa ohrozil prenos tepla a vlhkosti. Tým sa eliminuje riziko, že baktérie alebo vírusy v zatuchnutom vzduchu vo vnútri budovy budú recyklované späť do privádzaného vzduchu. Membrána navyše štandardne obsahuje zabudovanú antimikrobiálnu technológiu, vďaka čomu je odolná voči plesniam aj baktériám. Takéto entalpické výmenníky tepla sú mimoriadne hygienické a nepredstavujú nebezpečenstvo pre obyvateľov, ktorí využívajú vetraciu jednotku.
Kedy by ste si nemali zvoliť entalpický výmenník tepla?
Hoci používanie entalpického výmenníka tepla má množstvo výhod, existujú okolnosti, kedy je vhodnejšie použiť bežný výmenník tepla. V zásade ide o oblasti podľa klimatického podnebia. V chladnejších a suchších klimatických podmienkach, kde budete chcieť zachovať čo najviac vlhkosti, je ideálny entalpický výmenník tepla. Naopak, trvalo vlhké podnebie by nemalo úžitok z entalpického výmenníka tepla.
Výmenníky tepla v systémoch tepelných čerpadiel vzduch-voda
Systémy tepelných čerpadiel vzduch-voda sú čoraz populárnejšie na poskytovanie energeticky účinného vykurovania a prípravy teplej vody. Jednou z najdôležitejších súčastí týchto systémov je výmenník tepla - kritické rozhranie, kde sa tepelná energia prenáša z chladiva do vody. V tomto prehľade preskúmame funkciu výmenníka tepla v systéme tepelného čerpadla vzduch-voda, jeho úlohu vo vykurovacom cykle a prečo je jeho výkon kľúčom k účinnosti a spoľahlivosti systému.
Čo je to výmenník tepla?
Výmenník tepla je zariadenie, ktoré prenáša tepelnú energiu medzi dvoma tekutinami - v tomto prípade medzi horúcim chladiacim plynom a vodou - bez toho, aby tieto dve tekutiny prišli do priameho kontaktu. V systémoch vzduch-voda umožňuje výmenník tepla tepelnému čerpadlu dodávať ohriatu vodu na vykurovanie miestností (napr. podlahové systémy, radiátory) a aplikácie teplej úžitkovej vody.
Ako funguje výmenník tepla v tepelnom čerpadle
Tepelné čerpadlá vzduch-voda pracujú v chladiacom cykle. Výmenník tepla, tiež známy ako kondenzátor, je miesto, kde stlačený plyn chladiva uvoľňuje svoje teplo do vody v systéme.
- Prijíma teplo z chladiva: Potom, čo chladivo absorbuje teplo z vonkajšieho vzduchu a stlačí sa na vysokú teplotu, prúdi do výmenníka tepla.
- Prenáša teplo do vody: Chladiaci plyn s vysokou teplotou prechádza špirálami vo výmenníku tepla. Voda prúdi okolo týchto špirál alebo cez sekundárny doskový výmenník a absorbuje teplo bez zmiešania s chladivom.
- Kondenzuje chladivo: Keď chladivo stráca teplo do vody, ochladzuje sa a kondenzuje z plynu na kvapalinu - čím sa pripravuje na ďalšiu fázu cyklu.
Typy výmenníkov tepla v tepelných čerpadlách
- Doskové výmenníky tepla: Vyrobené z naskladaných kovových dosiek s kanálikmi na vodu a chladivo. Ponúkajú vysokú účinnosť prenosu tepla vďaka veľkej ploche. Sú kompaktné a široko používané v obytných jednotkách.
- Rúrkové (špirálové) výmenníky tepla: Chladivo prechádza vnútornou trubicou alebo špirálou, zatiaľ čo okolo nej prúdi voda. Často sa používajú vo väčších alebo komerčných systémoch. Majú robustný dizajn, vhodný pre vysokotlakové aplikácie.
Materiály a faktory ovplyvňujúce výkon
Pri výrobe výmenníkov tepla sa používajú rôzne materiály:
- Meď alebo nehrdzavejúca oceľ: Pre vysokú vodivosť a odolnosť proti korózii.
- Zliatiny hliníka: Niekedy sa používajú v kompaktných systémoch kvôli nákladovej efektívnosti.
- Titán (v zriedkavých prípadoch): Pre vysoko korozívne prostredia, ako sú aplikácie so slanou vodou.
Kľúčové faktory ovplyvňujúce výkon výmenníka tepla zahŕňajú:
- Plocha povrchu prenosu tepla: Väčšia alebo optimalizovaná plocha povrchu zlepšuje účinnosť.
- Prietok vody: Musí byť správne vyvážený, aby absorboval dostatočné množstvo tepla.
- Teplota a tlak chladiva: Ovplyvňuje, koľko tepla je možné preniesť.
- Usadzovanie vodného kameňa a usadzovanie: Hromadenie minerálov môže časom znižovať účinnosť - pravidelná údržba je kľúčová.
Údržba výmenníka tepla
Vysokokvalitný a dobre udržiavaný výmenník tepla môže výrazne zlepšiť COP (koeficient výkonu) tepelného čerpadla. Odporúčané úkony údržby zahŕňajú:
- Systém každoročne prepláchnite, aby ste odstránili usadeniny a zabránili tvorbe vodného kameňa.
- Skontrolujte poklesy tlaku, aby ste zistili upchatie alebo neefektívnosť.
- Skontrolujte koróziu alebo netesnosti.
- Používajte roztoky na úpravu vody, aby ste znížili tvorbu vodného kameňa.
Výmenník tepla je srdcom prenosu tepla v systéme tepelného čerpadla vzduch-voda. Efektívnym prenosom tepla z chladiva do vodného okruhu zaisťuje optimálny vykurovací výkon, spoľahlivosť systému a úsporu energie. Pochopenie jeho funkcie, potrieb údržby a úlohy v cykle tepelného čerpadla je nevyhnutné pre projektantov systémov, inštalatérov a majiteľov domov.
Rúrkové výmenníky tepla
Sortiment rúrkových výmenníkov tepla je veľmi široký. Začína sa malými výmenníkmi tepla z nehrdzavejúcej ocele s niekoľkými desiatkami rúrok pre potravinársky priemysel a nekončí ani veľkými výmenníkmi, ako sú parogenerátory v jadrovom priemysle, kde dokážeme napočítať viac ako 10 000 rúr na jednu dosku.

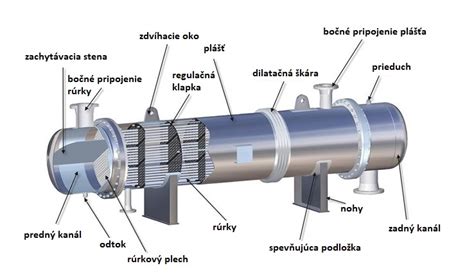

Čo je to rúrkový výmenník tepla?
Rúrkový výmenník je typ výmenníka tepla s rúrkami uloženými v plášti. Je to veľmi bežné zariadenie v priemyselných odvetviach, kde sa zameriava na rekuperáciu tepla z plynu alebo kvapalín. Princíp plášťového a rúrkového výmenníka tepla je založený na zväzku rúrok, ktoré sú usporiadané vertikálne alebo horizontálne vo vnútri takzvaného plášťa. Výmenník tepla funguje na princípe výmeny tepla medzi dvoma médiami. Jedným je „zohriatie“ a druhým „ohrievané“ médium. Kvapaliny môžu mať rôzny charakter a rúrkový výmenník možno použiť na výmenu plyn/plyn, kvapalina/kvapalina, kvapalina/plyn atď.
Typy plášťových a rúrkových výmenníkov tepla
Na trhu sú rôzne kategórie plášťových a rúrkových výmenníkov tepla, z ktorých každý je navrhnutý pre špecifickú aplikáciu:
- Kondenzátor: V tejto konfigurácii je účelom výmenníka umožniť premenu plynu na kvapalinu. Úlohou výmenníka, ako naznačuje jeho názov, je kondenzovať paru na studenom povrchu. Kondenzátor je teda chladiaci systém, ktorý umožňuje výmenu tepla medzi chladivom a vonkajším médiom, zaisťuje zmenu skupenstva tekutiny pri konštantnom tlaku a následne jej prehriatie, ako aj podchladenie. Týmto spôsobom kvapalina opúšťa kondenzátor v kvapalnom stave už nie ako plyn.
- Chladič: Úlohou výmenníka je chladiť kvapalinu.
- Kotol: Hlavným účelom tohto procesu je čiastočné odparenie dna destilačných kolón. Zmes kvapalín alebo zmes kvapalín a pevných látok sa odparuje. Tento proces sa používa aj na vykurovanie.
- Ohrievač: Schopný pracovať v extrémnych podmienkach, účelom ohrievača v priemysle je ohrievať objem kvapaliny alebo plynov.
- Výparník: Jeho účelom je koncentrovať roztok vďaka energii na uskutočnenie zmeny skupenstva z kvapalnej fázy do plynnej fázy.
- Kryštalizátor: V tejto poslednej konfigurácii výmenník umožní izolovať produkt a získať ho z roztoku v tuhej forme.
Dimenzovanie plášťového a rúrkového výmenníka tepla
Prvým krokom v procese dimenzovania je výber najvhodnejšej technológie pre zákazníka. To zahŕňa zváženie úlohy, ktorú bude výmenník zohrávať v priemysle, jeho umiestnenia, typu média, tlakov a teplôt. Po stanovení týchto rozmerov je potrebné určiť tepelný výkon plášťového a rúrkového výmenníka a vypočítať potrebnú teplovýmennú plochu. Ako ďalší krok je dôležité zmerať tolerovateľný pokles tlaku, t. j. stratu energie, ktorou prechádza pohybujúce sa médium. Keď sú pripravené konštrukčné plány, rúrkový výmenník tepla je pripravený na výrobu.
Materiály a spoje
Rúrkové výmenníky tepla sú vyrobené z nehrdzavejúcej ocele, zliatiny niklu. Zameriavame sa predovšetkým na rúrkové výmenníky z nehrdzavejúcej ocele, titánu alebo iných zliatin, pretože pre oceľové výmenníky nie je proces zvárania TIG vždy najvhodnejší.
Spojenie medzi zväzkom rúrok, teda každou rúrkou, a rúrovnicou môže byť individuálne podľa typu výmenníka. V mnohých prípadoch sú iba valcované, čo znamená, že na navíjanie rúrky do otvoru v rúrkovnici sa používa stroj. V niektorých prípadoch, kde je potrebná vysoká odolnosť proti zaťaženiu, sú rúry privarené na tupo k doske a potom valcované.
Výhody a nevýhody rúrových výmenníkov tepla
Výhody:
- Mimoriadne robustný a spoľahlivý.
- Priemyselné zariadenie vyrobené z nehrdzavejúcej ocele, odolá vysokým tlakom a extrémnym teplotám.
- Môže pracovať s rôznymi typmi kvapalín a môže byť prispôsobený rôznym aplikáciám.
Nevýhody:
- Rozmerné zariadenie, ktoré zaberie priestor (môžu merať aj niekoľko desiatok metrov).
- Riziko usadenín materiálu vo výmenníku.
- Kontrola nie je jednoduchá, mnohé výmenníky sú vyrobené z veľkých rúrok, ktoré musia byť odstránené zo zariadenia na čistenie.
Oblasti použitia rúrkových výmenníkov
Plášťové a rúrkové výmenníky tepla sú zariadenia prispôsobené všetkým priemyselným odvetviam, akými sú chemický, petrochemický, farmaceutický, potravinársky priemysel, cukrovary, liehovary alebo energetika. Svet rúrkových výmenníkov tepla zahŕňa široké spektrum. Je preto životne dôležité vybrať ten správny podľa konkrétnej aplikácie a technológie, ktorá je pre používateľa najvhodnejšia.
Typy výmenníkov tepla | Koľko typov výmenníkov tepla existuje |

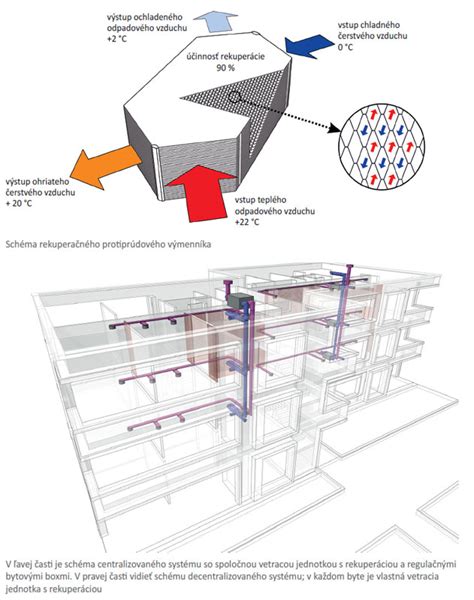

Rekuperácia tepla a vetracie jednotky
Rekuperácia tepla je spätné získavanie tepla. Vetranie rodinných domov a bytov s rekuperáciou tepla so vzduchotechnickými jednotkami Komfovent Domekt je ideálnym riešením nielen pre nové byty a domy, ale tiež pre rekonštrukcie. Moderný automatický systém riadenia vzduchotechnických jednotiek prispieva k úspore energie a zabezpečuje komfortné prostredie. Vzduchotechnická jednotka pracuje na základe prednastavených parametrov. Umožňuje monitoring a ovládanie vzduchotechnickej jednotky prostredníctvom PC alebo smartfónu z ľubovoľného miesta na svete.
Výmenníky tepla sú veľmi účinné najmä v oblastiach s miernym klimatickým podnebím. Na doskách výmenníka tepla dochádza ku kondenzácii vlhkosti z odvádzaného vzduchu. Vetrania s rekuperáciou tepla, kde sa využíva rotačný rekuperátor, vracia do vetraných priestorov nielen teplo, ale aj časť vzdušnej vlhkosti.
