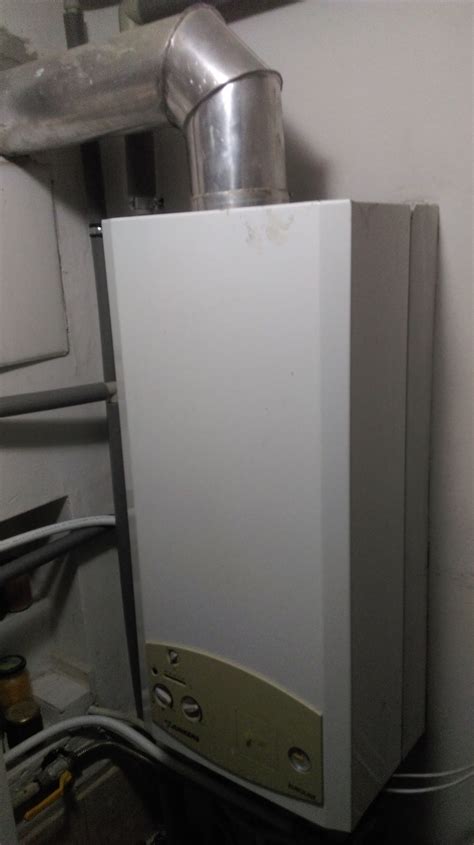

Spustenie a prevádzka plynového kotla Modratherm PKM 18E

V oblasti vykurovacích systémov, najmä pri starších plynových kotloch, je pochopenie ich fungovania a správneho nastavenia kľúčové pre efektívnu prevádzku a komfort v domácnosti. Tento článok sa zameriava na plynový kotol PKM 18E z roku výroby 1997 a poskytuje informácie týkajúce sa jeho manuálu a všeobecných aspektov prevádzky, ktoré sa často objavujú v súvislosti s termostatmi a reguláciou.

Príprava pred prvým spustením plynového kotla

Pred zapnutím plynového kotla v byte alebo súkromnom dome je nevyhnutné vykonať prípravné opatrenia. Prvé spustenie je vždy spojené so zvýšenou úrovňou zodpovednosti a rizika, takže sa musí vykonávať v súlade so všetkými nuansami a jemnosťami. Postupnosť krokov na prípravu na uvedenie do prevádzky závisí od typu inštalovaného plynového kotla, či je jednokruhový alebo dvojokruhový, s uzavretou alebo otvorenou spaľovacou komorou, podlahový alebo nástenný. Kotol by mal byť pripojený v súlade s dohodnutým projektom a prvý štart sa uskutoční po pripojení vykurovacieho systému do jednej jednotky a inštalácii zariadenia, radiátorov a potrubí.

Montáž a pripojenie kotla

• Umiestnenie a vzdialenosť: Plynový kotol by mal byť umiestnený na miestach chránených pred možnosťou vznietenia, mimo horľavých predmetov a materiálov podľa predpisov o požiarnej bezpečnosti. Tepelný generátor by mal byť umiestnený v určitej vzdialenosti od steny a podlahy, pričom presná hodnota je individuálna pre každý kotol a je uvedená v pokynoch. Modely namontované na stene sú zavesené na kotve tak, aby medzi nimi a rovinou steny zostala malá medzera. Inštalácia kotla musí byť vykonaná prísne rovnomerne vo vodnej hladine, zuby a sklon vybavenia nie sú povolené. Kotly s uzavretou spaľovacou komorou navyše nevyžadujú veľký komín a môžu byť umiestnené blízko steny s medzerou 2 cm, čo šetrí miesto.
• Vodovodné pripojenie: Po namontovaní plynového kotla na stenu je potrebné zariadenie pripojiť k potrubiu privádzajúcemu studenú vodu. Za týmto účelom je potrebné odstrániť zátky z prijímacích potrubí. Na vstupe do komunikácie s kotlom sa umiestňuje hrubý vodný filter a bahenný filter, ktorý chráni vnútorné potrubie jednotky pred upchávaním a sedimentáciou. Guľové ventily sa inštalujú na všetky dýzy počas potrubia. Inštalácia a vedenie potrubí do kotla je dôležitou úlohou, ktorá by mala byť vykonaná nielen esteticky, ale aj tak, aby umožňovala ľahký prístup ku kľúčovým odkazom systému.
• Plynové pripojenie: Dôležitým krokom pred spustením kotla je vedenie plynového potrubia. Táto práca sa nevykonáva samostatne a je potrebné pozvať majstrov z oddelenia GORGAZ, s ktorými bola uzatvorená zmluva o poskytovaní služieb. Plynári vypočítajú požadovanú dĺžku potrubia, položia ho, namontujú plynomer a utesnia ho. Pre dlhú a spoľahlivú prevádzku je dôležitá dodávka kvalitného plynu.
• Elektrické pripojenie: Z bezpečnostných dôvodov je vhodné viesť k plynovým kotlom samostatné elektrické vedenie s nainštalovaným strojom pri vchode. V blízkosti zariadenia vo vzdialenosti 30 - 50 cm od puzdra by ste mali umiestniť vývod. Je potrebné vykonať uzemnenie, ktoré bude chrániť používateľov pred zásahom elektrickým prúdom počas poruchy na skrinke.
• Komín: Kotol inštalovaný v súkromnom dome je vybavený vlastným komínom, ktorý by mal ísť von cez stenu alebo cez podkrovný priestor na ulicu. Komíny kotlov v mestských domoch do piatich poschodí sú napojené na verejnú dymovú baňu. V závislosti od konkrétneho zariadenia sa mení množstvo práce potrebné na vykonanie komína. Niektoré zariadenia s uzavretou komorou sú tiež vybavené rúrkou na prívod vzduchu do spaľovacej zóny.

Po ukončení všetkých prípravných prác je potrebné naplniť vykurovací systém a samotný bojler studenou vodou z vodovodu. Následne je systém skontrolovaný na netesnosti. Potom sa na stenu pripevní diaľkový ovládací panel a termostat, ku ktorému sú pripojené teplotné senzory.

Naplnenie vykurovacieho systému vodou

Pred zapálením plynového kotla a aktiváciou systému je nevyhnutné správne naplniť vykurovací systém a všetky jeho prvky vodou. Aby ste mohli začať napĺňať vykurovacie zariadenie a okruh, ktorý je k nemu pripojený vodou, najskôr je kotol odpojený od napájania a prívod plynu je vypnutý.

Ďalej musíte nechať vodu otvoriť otvorením ventilu alebo kohútika, ktorý dodáva studenú vodu, ako aj doplnkového ventilu umiestneného na spodku kotla. Presné umiestnenie doplňovacieho kohútika je uvedené v príručke k prístroju.

Po naplnení je systém skontrolovaný na netesnosti. Majster, ktorý kontroluje systém, musí obísť všetky miestnosti pozdĺž potrubí a radiátorov a skontrolovať, či nedochádza k úniku vody. Ak sa nájde únik, musíte vypnúť prívod vody a tento problém vyriešiť. Pred naplnením systému vodou je potrebné vykonať dodatočný obtok všetkých vykurovacích zariadení a uistiť sa, že všetky pripojenia sú pevné a tesné. Príjem vody je sprevádzaný charakteristickým zvukom. Je dôležité pomaly a postupne odskrutkovať ventil, aby sa zabránilo náhlym pohybom. Ak otvoríte kohútik ostro, zvyšuje sa pravdepodobnosť zaseknutia vzduchu. Súčasne s naplnením systému vodou ukazuje tlakomer plynového kotla aktuálny tlak v systéme.

Pracovný tlak musí byť uvedený v návode na použitie kotla. Keď tlak dosiahne prevádzkový rozsah (zvyčajne 1,5 - 2 atmosféry), zastavte prívod vody uzatvorením ventilu. Po dokončení fázy plnenia sa musí systém skontrolovať, či nedošlo k zablokovaniu vzduchu, fúkanému vzduchu, a ak je to potrebné, pridajte studenú vodu. Ak nenecháte prebytočný vzduch von, radiátory sa nebudú dostatočne zohrievať, pretože budú mať priestor, ktorý nie je naplnený zohriatym chladivom.

Odvzdušnenie systému

Pre úspešný prvý štart by ste mali obísť každý radiátor pomocou skrutkovača alebo iného nástroja a odvádzať vzduch z vykurovacích zariadení. Niektoré batérie sú pre tento postup vybavené vetracím otvorom - Mayevsky žeriav - čo je jednoduché zariadenie, ihlový ventil, ktoré je možné ovládať ručne. Vzduch z potrubného systému a vykurovacích zariadení k nemu pripojených sa vypúšťa dovtedy, kým nezačne prúdiť voda. Keď vzduch prúdi, vytvára sa charakteristický syčivý zvuk.

Po odvzdušnení z uzavretého vykurovacieho okruhu sa začne dopĺňať priestor zbavený vzduchových uzáverov vodou. Bez tejto operácie nebude v systéme žiadny pracovný tlak, pretože nebude dostatočný. Na doplnenie okruhu vodou je jednotka pripojená k napájaniu a prívodný kohútik je otvorený a je stlačené tlačidlo „Napájanie“. V takom prípade by sa malo spustiť čerpadlo a horák kotla sa pokúsi zapáliť. Po niekoľkých sekundách však elektronika zablokuje všetky pokusy a na displeji sa zobrazí chybový kód, pretože do dýz nevstúpi plyn. Tento postup sa bude musieť opakovať niekoľkokrát, kým všetok vzduch nevychádza z potrubí a zariadení kotla, ako aj z okruhu. Po dokončení fázy naplnenia systému a jeho vypustenia zo vzduchových uzáverov musíte skontrolovať tlak a otvoriť prívod plynu.

Kontrola a preplach systému

Inštalatéri odporúčajú, aby ste pred spustením kotla skontrolovali vysokú kvalitu vykonanej práce a predišli možným únikom vody krimpovacím systémom. Účelom krimpovania je identifikovať netesnosti v systéme a odstrániť ich. Existujú dva spôsoby krimpovania: vodný stĺpec alebo stlačený vzduch. Podstatou postupu je vstrekovanie vzduchu alebo vody do systému na dosiahnutie úrovne tlaku vyššej ako je pracovný tlak v systéme asi jeden a pol krát. Po injekcii je potrebné na manometri ustáliť hodnotu tlaku a počkať 10 až 15 minút. Ak na konci tejto doby tlak zostane na rovnakej úrovni, potom sa systém považuje za tesný a bez netesností. Ak tlak klesne, musíte identifikovať miesto, kde voda presakuje, tento problém odstrániť a postup zopakovať.

Pred inštaláciou novej jednotky je tiež potrebné prepláchnuť okruh, ktorý je v prevádzke niekoľko rokov. Výrobcovia plynových zariadení upozorňujú, že je zakázaná inštalácia plynového kotla do starého okruhu, ktorý nie je vyčistený od ložísk nerastov. Pri nedodržaní pravidla stráca vlastník kotla svoje záruky. Tento proces sa uskutočňuje v dvoch fázach: hrubé a jemné preplachovanie. Hrubým praním sa odstránia najväčšie kontaminanty pri tlaku asi 3,5 atmosféry. Jemné preplachovanie sa vykonáva tlakovými čerpadlami. Po dôkladnom prepláchnutí skontrolujte hrubý filter. Mal by byť neznečistený, nakoľko prívod znečistenej vody do kotla je vysoko nežiaduci.

Spustenie plynového kotla Modratherm PKM 18E

Po vykonaní všetkých prípravných prác môžete zariadenie spustiť. Predpokladom záručného servisu plynového kotla je prvé zaradenie výhradne kapitánom z plynárenstva. Ak používateľ dodrží všetky pokyny a bezpečnostné opatrenia pri nezávislom uvedení do prevádzky, môže tiež počítať so spoľahlivosťou a životnosťou vykurovacieho systému.

Predpoklady pre spustenie

Počiatočné uvedenie nástenného kotla do prevádzky sa vykonáva striktne po kontrole nasledujúcich bodov:

• Presvedčte sa, či sú plynové potrubia pevné a tesné, keď je plynový kohút zatvorený a otvorený. Ak sa do 10 minút po pripojení všetkých potrubí nezaznamená prietok plynu, systém je tesný.
• Plyn dodávaný z hlavného potrubia musí spĺňať požiadavky uvedené v pokynoch pre kotol. Pri prenose jednotky na spracovanie skvapalnených zmesí je potrebné dýzy vymeniť vopred.
• Skontrolujte hladinu tlaku v systéme. Malo by to byť podľa odporúčaní.
• Skontrolujte upchatie prívodného vzduchu a výfukových plynov oxidu uhličitého.
• Uistite sa, že miestnosť s kotlom má funkčný systém vetrania.
• Skontroluje sa bezpečnostný tlakový spínač dymu.
• Uistite sa, že obehové čerpadlo funguje správne. Nízke sieťové napätie môže byť príčinou zlej cirkulácie, čo sa rieši stabilizátorom.

Postup uvedenia do prevádzky

Po prípravných prácach nasleduje postup uvedenia kotla do prevádzky:

1. Plynový kotol je pripojený k sieti, otvorte prívod plynu do zariadenia.
2. Skontrolujte, či sú všetky ventily na vstupe a výstupe chladiacej kvapaliny v jednotke otvorené.
3. Stlačte tlačidlo alebo otočte spínač na prístrojovej doske kotla, v závislosti od spôsobu zaradenia uvedeného v pokynoch.
4. Teplotu môžete nastaviť pomocou príslušných tlačidiel. Pri prevádzke v automatickom režime kotol nezávisle zapína horák, ak je potrebné zohriať vodu v systéme. Ak je kotol dvojokruhový, potom v prípade zapnutia horúcej vody sa horák automaticky zapne na vykurovanie.
5. Na displeji kotla sa po prvom uvedení do prevádzky odporúča nakonfigurovať všetky parametre kotla. Pokyny zvyčajne označujú postupnosť potrebných krokov.

Blokovací systém vypne prívod plynu, ak sa horák nezapáli asi desať sekúnd. Pri prvom uvedení do prevádzky môže byť potrebné odstrániť zámok zapaľovania kvôli prítomnosti vzduchu v plynovom potrubí. Je potrebné počkať, kým sa vzduch nevytlačí plynom. Zámok sa uvoľní po reštarte zariadenia.

Bezpečnostné a špecifické funkcie Modratherm

Teplotu vykurovacej vody kotla v základnom vyhotovení je možné regulovať kotlovým termostatom. Tento regulačný prvok umožňuje regulovať teplotu výstupnej vody z kotla, a tým aj vo vykurovanom priestore. V prechodnom období (jar, jeseň) sa odporúča nastaviť ho na hodnoty 60 - 70°C. Nižšie hodnoty sa z dôvodu nebezpečenstva nízkoteplotnej korózie neodporúčajú. V zimnom období pri nízkych vonkajších teplotách sa odporúča nastaviť ho na hodnotu 80°C, najviac však 85°C, nakoľko blízko nad touto teplotou sa v dôsledku zotrvačnosti vykurovacej sústavy uvedie do činnosti bezpečnostný termostat, ktorý vypne kotol.

V kotloch typu Modratherm, vrátane PKM 18E a príbuzných modelov ako PKM EL, EAL, sa pri spätnom prúdení spalín do priestoru, kde je kotol umiestnený, automaticky uvedie do činnosti poistka spätného toku spalín, ktorá vypne kotol. Príčinou môže byť upchatie komína alebo extrémne poveternostné podmienky. Z dôvodu správnej funkcie poistky spätného toku spalín nesmie byť teplota výstupnej vody z kotla nižšia ako 50 °C. Opätovné zapnutie poistky spätného toku spalín je možné po sňatí krytky a zatlačení tlačidla spalinového termostatu, ktorý je umiestnený na spodnej hrane ovládacieho panelu.

Kotol je možné individuálne vybaviť inou automatickou reguláciou vykurovacieho systému, ako napríklad ekvitermickou reguláciou na báze vyhodnocovania vonkajšej teploty a teploty vody za zmiešavacou armatúrou, prípadne dynamickou reguláciou na báze vyhodnocovania vnútornej teploty, teploty vo vykurovacom systéme, teploty vratnej a výstupnej vody. Pri použití zmiešavacej (viaccestnej) armatúry sa životnosť kotla výrazne zvyšuje. Funkcia zmiešavacej armatúry spočíva v tom, že aj pri vyššej teplote vody v kotlovom telese je teplota vody vo vykurovacom systéme regulovateľná a v prípade potreby podstatne nižšia. Regulácia vody vo vykurovacom systéme môže byť ručná alebo automatická s vyhodnocovacím zariadením porovnávaných teplôt a servopohonom na zmiešavacej armatúre. V tomto prípade ponúka výrobca ako zvláštne príslušenstvo ekvitermický regulátor, ktorý je možné osadiť priamo do ovládacieho panela kotla v mieste vybavenom z výroby záslepkou ekvitermickej regulácie.

Regulácia teploty a izbové termostaty

Pre správne fungovanie vykurovacích systémov je nevyhnutné použiť vhodné termostaty, ktoré umožňujú efektívnu reguláciu teploty. Existuje široký výber termostatov od rôznych výrobcov, ktoré sa líšia svojimi funkciami a spôsobom ovládania.

Typy izbových termostatov

• Programovateľné izbové termostaty: Sú najpoužívanejším a najpredávanejším sortimentom v oblasti termostatov. Umožňujú regulovať teplotu na základe užívateľského nastavenia, čo znamená možnosť nastaviť rôzne teploty pre deň a noc.
• Štandardné termostaty: Niektoré termostaty dokážu snímať teplotu s presnosťou už po 0,2 °C, zatiaľ čo iné štandardne snímajú teplotu po 0,5 °C.

Všetky moderné termostaty sú bezpotenciálové, čo znamená, že spínajú kontakt, cez ktorý nepreteká elektrický prúd. Zopnutie kontaktu na kotle signalizuje požiadavku na kúrenie.

Kompatibilita termostatov s kotlami

Pri výbere termostatu je dôležité zohľadniť jeho kompatibilitu s konkrétnym typom kotla, najmä pri starších modeloch, ako je Modratherm PKM 18E. Pri starších kotloch môže byť niekedy potrebné získať špecifickú schému pripojenia pre moderné termostaty. V niektorých prípadoch, ak je termostat starý, môže byť aj pokazený a vyžadovať výmenu.

Nastavenie a funkcie termostatov

Užívatelia sa často obracajú s otázkami ohľadom správneho nastavenia termostatov, najmä programovateľných modelov.

Bežné problémy pri nastavovaní

• Znižovanie teploty: Niektorí používatelia, najmä pri starších typoch termostatov, majú problém so znížením nastavenej teploty, pričom stláčanie tlačidiel vedie k jej zvyšovaniu.
• Nastavenie komfortných časov: Okrem nastavenia dennej a nočnej teploty je dôležité správne nastaviť aj časové intervaly, kedy má byť vykurovanie aktívne, aby sa predišlo zbytočnému plytvaniu energiou počas neprítomnosti v dome.
• Presnosť regulácie: Vyskytujú sa prípady, kedy termostat vypína kúrenie pri mierne vyššej teplote, než bola nastavená, čo vedie k prekurovaniu miestnosti. Toto môže súvisieť s nastavením citlivosti alebo hysterézie.
• Programovanie po minútach: Niektoré programovateľné termostaty umožňujú nastavenie časových intervalov iba po celých hodinách, čo nemusí vyhovovať všetkým používateľom.

Technické aspekty a diagnostika

Pri riešení problémov s vykurovacím systémom je niekedy potrebné overiť funkčnosť jednotlivých komponentov.

Možné príčiny problémov

• Nesprávne zapojenie: Chyby v zapojení termostatu môžu viesť k jeho nesprávnej funkcii alebo k chybovým hláseniam na kotle.
• Chyba termostatu: Staré alebo poškodené termostaty môžu prestať správne fungovať a vyžadujú výmenu.
• Nekompatibilita: Použitie termostatu, ktorý nie je kompatibilný s daným kotlom, môže spôsobiť problémy s reguláciou.
• Chyby kotla: V niektorých prípadoch môžu byť problémy spôsobené chybami priamo na kotle, čo si vyžaduje zásah servisného technika.

V prípade pochybností o funkčnosti termostatu sa odporúča vybrať ho a priamo spojiť kontakty na kotle, aby sa zistilo, či problém nie je v samotnom termostate. Základné zapojenie termostatu je kľúčové pre jeho správnu funkciu.

Špecifické požiadavky a pokročilé riešenia

Na trhu sú dostupné aj špecializované riešenia pre komplexnejšie vykurovacie systémy.

• Ovládanie z viacerých miest: Pre domy s rozdielnymi vykurovacími zónami (napr. podlahové kúrenie a radiátory) je možné riešiť reguláciu teploty samostatne pre každú zónu.
• Diaľkové ovládanie cez Wi-Fi/GSM: Moderné termostaty umožňujú ovládanie vykurovania na diaľku prostredníctvom smartfónu alebo iného zariadenia pripojeného na internet.
• Zónová regulácia: Pre väčšie objekty, ako sú rodinné domy s viacerými miestnosťami a podlahovým kúrením, je možné použiť systémy zónovej regulácie, ktoré umožňujú presné nastavenie teploty v každej miestnosti zvlášť.
• PWM a Hysterézia: Pri niektorých systémoch je dôležité použiť termostat s PWM (Pulse Width Modulation) reguláciou a presne definovanou hysteréziou (rozdiel medzi zapnutím a vypnutím), aby sa predišlo častému cyklovaniu, ktoré môže poškodiť systém.
