Inštalácia nového radiátora do existujúceho vykurovacieho systému môže byť efektívnym spôsobom, ako zlepšiť komfort a rovnomernosť vykurovania v domácnosti. Tento proces, hoci sa na prvý pohľad môže zdať zložitý, je pri dodržaní správnych krokov zvládnuteľný aj pre domácich majstrov. V tomto návode sa zameriame na jednotlivé aspekty pripojenia ďalšieho radiátora, od výberu vhodného typu až po samotnú montáž a pripojenie k vykurovaciemu systému.
Výber správneho radiátora
Pri výbere nového radiátora je dôležité zvážiť jeho typ a konštrukciu, aby zodpovedal vašim potrebám a špecifikám vykurovacieho systému.
Typy radiátorov
- Kompaktné vykurovacie telesá: Tieto radiátory majú prípojky umiestnené v štyroch rohoch.
- Ventilové vykurovacie telesá: Okrem štyroch rohových prípojok disponujú dvoma dodatočnými prípojkami so zabudovaným ventilom na spodnej strane. Moderné verzie umožňujú pripojenie prítoku a spätného toku priamo zo spodnej časti smerom od podlahy.
Moderné radiátory sú často konštruované plochejšie, čo znamená, že vyžadujú menej vody a priestoru. Tieto modely sú ekonomickejšie a ekologickejšie, pretože spotrebujú menej energie a produkujú príjemnejšie teplo s menším vírením vzduchu.
Pri inštalácii nového vykurovacieho systému alebo pri rozširovaní existujúceho je kľúčové overiť si u kúrenára, či staré radiátory (ak sa ponechávajú) poskytnú dostatočný vykurovací výkon v novom systéme.
Najčastejšie typy radiátorov na trhu:
- Oceľové rebríkové
- Oceľové panelové
- Hliníkové alebo bimetalové
- Liatinové
Pripojenie radiátorov na vykurovací systém
Moderné vykurovacie systémy využívajú predovšetkým nízkobjemové potrubné rozvody, najčastejšie z medi alebo vrstveného plastu (PEX-AL-PEX). Z ekonomických dôvodov sa stále používajú aj oceľové alebo plastové rozvody.
Pri voľbe materiálu rozvodov je potrebné zohľadniť všetky komponenty systému, tlakové pomery (závislé od počtu podlaží), typ teplonosného média a celkové zapojenie sústavy.
V súčasných novostavbách, rekonštrukciách aj bytových domoch sa používa nútený obeh vykurovacieho média zabezpečený obehovým čerpadlom. To znamená, že rozvody s veľkými priemermi ako 5/4“ alebo 2“ sa už takmer nepoužívajú.
Na zníženie objemu vody v potrubných rozvodoch (ktoré slúžia primárne na prepravu tepla, nie na jeho odovzdávanie do priestoru) sa používajú rozvody s menšími priemermi ako DN15, DN20, typicky z medi. Tieto rozvody s malými priemermi musia byť dôkladne tepelne zaizolované, aby sa minimalizovali tepelné straty pri doprave teplonosného média.
Teplonosným médiom je spravidla voda, často s pridanými inhibítormi korózie, alebo nemrznúca zmes, najmä v sezónne vykurovaných objektoch.

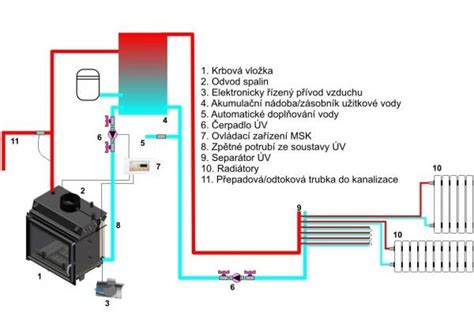

Radiátory je možné integrovať aj do systémov s kombináciou viacerých tepelných zdrojov, ako sú splyňovacie alebo pyrolýzne kotly, solárne systémy či tepelné čerpadlá.
Určovanie veľkosti a umiestnenia radiátorov
Veľkosť a počet radiátorov sa určuje na základe projektovej dokumentácie. Projektant vypočíta tepelnú stratu každej miestnosti a na jej základe stanoví potrebnú vykurovaciu plochu.
Vykurovacie telesá sa štandardne umiestňujú pod okná. Ich rozmer, pri rešpektovaní požadovaného výkonu, sa volí podľa rozmeru okenného otvoru.
Pravidlá pre umiestnenie radiátorov:
- Minimálne 5 cm (štandardne 15 cm) voľného priestoru medzi podlahou a spodným okrajom radiátora.
- Minimálne 5 cm voľného priestoru medzi stenou a zadným okrajom radiátora.
- Minimálne 5 cm (štandardne 10 cm) voľného priestoru medzi parapetom a horným okrajom radiátora.
Pri montáži radiátora je nutné dodržať aj priečny sklon radiátora (približne 1°) smerom nadol od odvzdušňovacieho ventilu.
Montáž radiátora
Samotná montáž radiátora zvyčajne nie je náročná. Spočiva v upevnení radiátora na určené miesto a jeho pripojení k potrubiam.
Príprava radiátora pred montážou:
- Pred upevnením je potrebné na radiátor namontovať záslepky, odvzdušňovaciu zátku a ventily.
Spôsoby upevnenia:

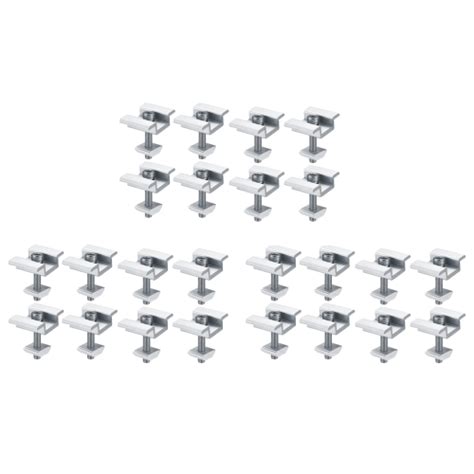

- Konzoly: Štandardným spôsobom je zavesenie radiátorov na stenu pomocou rôznych typov konzol, ktoré sa skrutkujú do steny pomocou rozperiek a skrutiek.
- Podstavné montážne súpravy: V prípade nedostatočne únosných stien, najmä pri ťažkých liatinových radiátoroch, alebo ak chcete radiátor umiestniť do priestoru, môžete použiť podstavné montážne súpravy (nožičky).
Typ a počet konzol závisí od veľkosti vykurovacieho telesa a mal by byť uvedený v návode na inštaláciu, ktorý je súčasťou dodávky radiátora.
Pripojenie k potrubiu
Na pripojenie radiátora k potrubiu sa používajú priame alebo rohové závitové spojky. Radiátor sa k potrubiu priskrutkuje dotiahnutím matice na spojke. Na utesnenie závitových spojok sa odporúča použiť moderné vláknové tesniace materiály.
Pri pripájaní radiátorov s bočným pripojením na potrubie je možné použiť redukcie, ak sa priemer potrubia líši od priemeru pripojenia radiátora. Napríklad pripojenie radiátora s prípojkou 1/2" na potrubie 3/4" je možné pomocou redukcie a nemalo by dôjsť k strate výhrevnosti, pokiaľ ide o bežné systémy s maximálne 5 radiátormi na jednej vetve.
V prípade, že chcete urobiť odbočku pre iný radiátor z existujúcej prípojky, je to možné. Potrubia nemusia byť nutne vedené v rovnakej úrovni ako pôvodné prívodné a vratné potrubia, pretože v systémoch s čerpadlom je tok vody zabezpečený nezávisle od ich presnej polohy.
Pri výmene starých liatinových radiátorov s bočným pripojením za modernejšie panelové radiátory s bočným pripojením (typy 21K, 22K, 33K), je dôležité zvoliť ekvivalentný alebo mierne vyšší výkon. Označenie 21K, 22K a pod. zvyčajne udáva šírku alebo hĺbku radiátora (napr. 22K je bežný rozmer). Pre izbu s rozlohou 10 m² sa odporúča radiátor s výkonom približne 1000W.
Dôležité upozornenie: Pri vlastnej montáži je nevyhnutné dodržiavať pokyny výrobcu a prípadne sa poradiť s odborníkom, najmä pri zložitejších zapojeniach alebo pri práci v bytových domoch s existujúcimi rozvodmi z oceľových trubiek.
Montáž doskového radiátora Korad VK
Bežné otázky a odpovede
Môžem pripojiť radiátor s prípojkou 1/2" na potrubie 3/4"?
Áno, bez problémov. Na všetko existujú redukcie a nemalo by dôjsť k strate výhrevnosti, pokiaľ ide o štandardné domové rozvody.
Je možné pripojiť radiátor na starý oceľový rozvod?
Áno, je to možné, avšak v takomto prípade je vhodné poradiť sa priamo s montážnikom, pretože existuje viacero možností a postupov. Je možné použiť T-kusy na pripojenie k existujúcemu potrubiu.
Je jedno z ktorej strany budem pripájať radiátor (napr. typ 33K)?
U rýchlo-montážnych radiátorov je to jedno, môžu byť pripojené z ľavej aj pravej strany. Konzoly sa zvyčajne nachádzajú v balení.
Je možné viesť potrubie k novému radiátoru v inej úrovni ako k pôvodnému?
Áno, s čerpadlom vo vykurovacom systéme to nebude problém, pretože tok vody je zabezpečený nezávisle od presného vedenia potrubia.
Ako vypočítať potrebný výkon radiátora?
Bežné pravidlo je približne 1 kW výkonu na 10 metrov štvorcových plochy miestnosti. Pri každom radiátore je uvedený jeho výkon, podľa ktorého si môžete vybrať vhodný.
Sú klasické radiátory vhodné do kúpeľne?
Do kúpeľní sa zvyčajne odporúčajú špeciálne rebríkové radiátory, ktoré sú konštruované tak, aby zvládali vyššiu vlhkosť. Klasické radiátory sú často určené pre normálnu vlhkosť.
