Uchytenie fólie pre podlahové kúrenie

Inštalácia vykurovacej fólie priamo pod plávajúcu podlahu predstavuje najjednoduchší spôsob montáže elektrického podlahového kúrenia. Teplo z vykurovacej fólie je emitované na veľkej ploche priamo do miestnosti. Tento vykurovací systém je možné inštalovať v každej fáze rekonštrukcie alebo v novostavbe. Podlahové kúrenie s vykurovacou fóliou inštalovanou priamo pod plávajúcu podlahu môže slúžiť ako hlavný spôsob vykurovania miestnosti, ale aj ako vedľajší zdroj.

Optimálne pokrytie podlahy vykurovacou fóliou ako primárneho zdroja tepla je približne 80% podlahovej plochy miestnosti. Na obrázku vidíme výkony vykurovacích fólií vhodných na inštaláciu pod plávajúcu podlahu. Silnejšia vykurovacia fólia má rýchlejší nábeh vykurovania. Dlhšia doba zahrievania neznamená nižšiu účinnosť vykurovacej fólie. Ako ochrana proti prehriatiu sa do podlahy inštaluje podlahové čidlo. Konečná krytina - horná podlahová krytina - musí byť vhodná pre podlahové kúrenie.

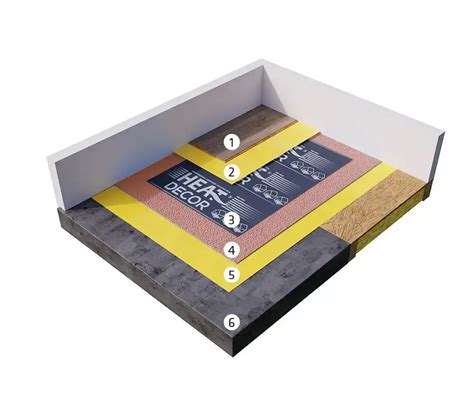

Konštrukcia podlahového kúrenia s vykurovacou fóliou

Pre správnu funkciu a dlhú životnosť systému je dôležité dodržať správne vrstvenie podlahy:

• Podlaha (betónový poter, dosky OSB / MFP): Toto je nosný konštrukčný prvok, na ktorý sa ukladajú všetky vrstvy vykurovacieho systému.
• Parotesná fólia - LDPE fólia 0,2 mm: LDPE parotesná fólia s hrúbkou minimálne 0,2 mm chráni vykurovaciu fóliu pred mechanickým poškodením, ku ktorému dochádza počas trenia v dôsledku zmršťovania a rozťahovania podlahových panelov.
• Termoizolačná podložka - min 0,5 cm (napr. HD-XPS 300, HD-XPS 700): Izolačná podložka slúži ako tepelná izolácia, pretože vykurovacia fólia vyžaruje teplo v dvoch smeroch. Rovnako napomáha vyrovnávať nerovnosti v podlahe a môže pôsobiť ako akustická izolácia. Hrá dôležitú úlohu pri inštalácii vykurovacej fólie.
• Vykurovacia fólia Heat Decor: Ide o hlavný nosič tepla v podlahovom kúrení. Dostupné sú rôzne rady: HD-G 0,338 mm, HD-EPL 0,450 mm, HD-PRO 0,5 mm. Vykurovacia fólia je pripojená elektrickým vodičom pomocou inštalačných konektorov k izbovému termostatu vybavenému vstavaným snímačom teploty vzduchu a externým snímačom teploty podlahy.
• Konečná krytina: Horná podlahová krytina musí byť vhodná pre podlahové kúrenie.

Typy vykurovacích fólií a ich parametre

Na trhu existujú rôzne typy vykurovacích fólií, ktoré sa líšia konštrukciou, výkonom a hrúbkou. Jedným z príkladov sú fólie TRIVOLT ONE a TRIVOLT EVO TRE:

TRIVOLT ONE

Tieto fólie sú uhlíkové szosilnenou konštrukciou a hrúbkou 0,38 mm, ktorá je vyššia oproti štandardným vykurovacím fóliám (0,338 mm). Vrchná ochranná vrstva má výrazný vplyv na trvácnosť a životnosť celého systému, preto je fólia navrhnutá tak, aby bez ujmy odolala aj hrubšiemu zaobchádzaniu a slúžila dlhé roky.

• MEDENÁ ZBERNICA: Plní funkciu vodiča elektrického prúdu.
• UHLÍKOVÁ PASTA: Je základný hrejný element vykurovacej fólie.

TRIVOLT EVO TRE

Tieto fólie majú hrúbku 0,45 mm.

Vhodné typy podláh a materiály

Pre všetky typy podláh sa odporúča použiť styrodur XPS TOP 70, pretože zabezpečí stabilné a trvácne podložie na desiatky rokov. Vykurované plochy musia byť oddelené dilatačnou škárou od stien a od ostatných dilatačných celkov.

• Laminátová podlaha: Minimálna hrúbka 7 mm, maximálna dovolená hrúbka je 13 mm. Ako nosič podlahy musí byť HDF doska (HIGH DENSITY FIBERBOARD).
• Drevená podlaha: Minimálna hrúbka 7 mm.
• Vinylová/kompozitná podlaha, SPC: Minimálna hrúbka 7 mm.

Neodporúčajú sa podlahy s hrúbkou menšou ako 7 mm.

Materiál potrebný k inštalácii

• Izolačná podložka: Styrodur XPS TOP 70 (termoizolácia použitá pre laminátové, plávajúce, vinylové podlahy, SPC - bez integrovaného podkladu).
• Samovulkanizačná páska: Slúži na izoláciu konektorov a druhého konca vykurovacej fólie. Chráni elektrické časti pred vlhkosťou a plní funkciu izolantu.
• Vodič s dvojitou izoláciou TR-2,5: Používa sa na prepájanie vykurovacích fólií.
• Lisovací konektor: Pre pripojenie vodičov k vykurovacej fólii.
• Lepiaca páska vodeodolná TR-VO: Slúži na spájanie izolačnej podložky, prichytenie fólie o izolačnú podložku a spájanie parozábrany.
• Termostat na elektrické podlahové vykurovanie: Zabezpečuje kontrolu teploty vzduchu v miestnosti a teploty vykurovacej fólie - podlahy.
• Káblová chránička: Pre ochranu napájacích káblov v stene a snímača teploty podlahy pred mechanickým poškodením.
• Parotesná fólia LDPE 0,2: Chráni vykurovaciu fóliu pred vlhkosťou.
• Inštalačná krabica KPR 68 - hlboká: Pre inštaláciu termostatu a privedenie napájacích káblov.
• Uzemňovacia sieťka: Jemne tkaná z nerezových vlákien, používa sa ako ochranné uzemnenie pre vykurovacie fólie Trivolt. Okrem zemniacej funkcie potláča elektromagnetické vysokofrekvenčné žiarenie (VF) a nízkofrekvenčné elektrické pole (NF).

Dôležité upozornenia a zásady inštalácie

• Je zakázané inštalovať vykurovaciu fóliu pod plávajúcu podlahu v prostredí so zvýšenou vlhkosťou.
• Vykurovací systém musí byť uzemnený.
• Na mieste inštalácie udržujte poriadok a čistotu.
• Podlaha musí byť rovná, aby sa predišlo poškodeniu vykurovacej fólie. V prípade betónových poterov sa odporúča podlahu zniveliť.
• Dovolené odchýlky rovinnosti povrchu podkladu: 1 mm pre plasty, gumu, drevené diely, SPC, laminát, kompozit.
• Miesto inštalácie musí byť suché, vykurovacie fólie zabezpečte pred priamym stykom s vodou alebo vlhkosťou.
• Nepoužívajte podkladové materiály, ktoré by mohli poškodiť vykurovaciu fóliu.
• Celá plocha vykurovacej fólie musí byť prekrytá uzemňovacou sieťkou s presahom do strán minimálne 5 cm.
• Jednotlivé pásy uzemňovacej sieťky musia byť na začiatku aj na konci spájané pomocou lisovacích konektorov.
• Vykurovaciu fóliu nepoužívajte tam, kde bude položený nábytok bez odvetrania alebo nožičiek aspoň 3 cm (chladnička, komoda a pod.).
• Všetky práce počas inštalácie je povolené vykonávať len pri vypnutom napájaní resp. vypnutom hlavnom ističi.
• Vykurovaciu fóliu strihajte iba na miestach na to určených.
• Je zakázané inštalovať vykurovaciu fóliu pomocou klincov, sponiek, samorezných skrutiek alebo iných kovových predmetov.
• Pri ukladaní vrchnej podlahovej krytiny dávajte pozor, aby ste nepoškodili vykurovaciu fóliu a vrchnú parozábrannú vrstvu.
• Na vrchnej parozábrannej vrstve nesmú byť pred položením podlahy žiadne nečistoty.

Inštalačný postup

Príprava miesta inštalácie

1. Na vyznačenom mieste podľa pripraveného projektu vyrežte v stene otvor pre inštalačnú krabičku KPR 68.
2. Do steny pripravte drážku na dve chráničky: jednu na napájacie káble vykurovacej fólie a druhú na snímač teploty podlahy.
3. Miesto pre inštalačnú krabicu/termostat naplánujte tak, aby naň nedopadalo priame slnečné žiarenie.
4. Do inštalačnej krabice prevlečte CYKY kábel a dve chráničky, ktoré idú do podlahy.
5. Konce chráničiek skráťte na príslušnú dĺžku.
6. Chránička snímača teploty podlahy: Snímač teploty podlahy musí byť umiestnený pod hreje plochou vykurovacej fólie.
7. Chránička pre napájanie vykurovacej fólie.
8. Vývody chráničiek umiestnite tak, aby na senzore v budúcnosti nebol položený nábytok alebo iné predmety.

Príprava podlahy a podkladu

1. Podlahu očistite od nečistôt a nerovností.
2. Povysávajte povrch pomocou priemyselného vysávača.
3. Na podlahu rozložte parotesnú fóliu tak, aby presahovala cca 5 cm na stenu.
4. Parotesné fólie vzájomne preložte minimálne 10 cm a prelepte lepiacou páskou TR-VO.
5. Fólia musí byť rozložená a vystretá rovnomerne po celej ploche miestnosti bez zvlnenia.

Rozloženie izolačnej podložky - Styrodur XPS TOP 70

1. Dosky extrudovaného polystyrénu rozložte po celej ploche miestnosti.
2. Izolačnú podložku zarežte na mieru aj v rohoch miestnosti.
3. Podlahové dosky styroduru musia byť na spojoch prelepené spolu po celej dĺžke a šírke pomocou pásky TR-VO.

Inštalácia snímača teploty podlahy

1. Do izolačnej podložky XPS vyrežte drážku na snímač teploty podlahy (hrúbka cca 5 mm).
2. Drážku pre snímač umiestnite v priestore dverí, aby na snímači nikdy nebol položený nábytok.
3. Snímač NTC nesmie odstávať nad úroveň XPS/vykurovacej fólie.
4. V mieste, kde končí snímač teploty podlahy, podložte malý kus samovulkanizačnej pásky.
5. Snímač teploty podlahy (senzor NTC) nemôže byť položený priamo na betóne/podklade.

Inštalácia vykurovacej fólie

1. Vykurovaciu fóliu rozložte na podlahu správnou stranou nahor (logo TRIVOLT musí byť zospodu).
2. Strihajte fóliu iba na vyznačenom mieste (prerušovaná čiara). Dávajte pozor, aby ste nezasiahli do čiernej uhlíkovej vrstvy.
3. V prípade, že zastrihnete do čiernej uhlíkovej vrstvy, je potrebné poškodenú časť odstrihnúť na najbližšom mieste správnym spôsobom.
4. Jednotlivé pásy vykurovacej fólie sa nesmú prekrývať.
5. Pásy rozložte tak, aby boli od seba vzdialené cca 0,5 cm a prelepte ich páskou TR-VO po celej dĺžke.

Zapojenie vykurovacej fólie

UPOZORNENIE! Pripojenie vykurovacej fólie a zapojenie vykurovacieho systému smie vykonávať len samostatný elektrotechnik s oprávnením (§ 22).

1. Vložte lisovací konektor plochou stranou pod medenú zbernicu.
2. Zalisujte konektor pomocou plochých lisovacích klieští.
3. Prekontrolujte, či je konektor zalisovaný pevne a kvalitne.
4. Na pripojenie vodiča do konektora odizolujte napájací vodič na dĺžke cca 15 mm.
5. Vložte medený odizolovaný vodič/vodiče do lisovacieho konektora a zalisujte.
6. Izolácia konektorov a lisovaného spoja: Nastrihajte samovulkanizačnú pásku na 6 cm dlhé kúsky, stiahnite ochranný papier a prilepte zo spodnej a vrchnej strany, čím vytvoríte kvalitnú izoláciu.
7. Izolácia koncovej strany medenej zbernice: Na druhom konci fólie použite odstrihnutý kus samovulkanizačnej pásky (min. 6 cm dlhý) a prilepte ho na polovicu zospodu tak, aby sa dala ohnúť a prekryla medenú zbernicu s bezpečným presahom.

Umiestnenie snímača teploty podlahy

Snímač teploty podlahy musí byť umiestnený pod hreje plochou vykurovacej fólie, niekde pod čiernou karbónovou vykurovacou vrstvou.

Inštalácia vykurovacej fólie na izolačnú podložku XPS TOP 70

1. Po rozložení vykurovacej fólie si pomocou fixky naznačte trasy pre pripojovacie vodiče.
2. Orezávacím nožíkom si pripravte drážky na vodiče.
3. Je potrebné tiež vyrezať podložku v miestach, kde má fólia vulkanizačnú pásku, aby bolo možné ich zasadiť do podložky.
4. Lepiaca páska TR-VO prelepte položené vodiče, miesta s konektormi a vulkanizačnou páskou.
5. Všetky otvory v podložke musia byť prelepené páskou TR-VO.

Dokončenie inštalácie vykurovacej fólie

1. Prelepte vykurovaciu fóliu aj na druhom konci, kde sú izolované konce medenej zbernice.
2. Taktiež prelepte vykurovaciu fóliu aj po stranách.
3. Skontrolujte, či je vykurovacia fólia uložená podľa kladácieho plánu.
4. Uistite sa, že vznikla rovina, žiadne káble ani konektory nepretrčajú nad úroveň vykurovacej fólie a celá plocha je rovná.

Premieranie a test zapojenia vykurovacej fólie

1. Pre kontrolu elektrického zapojenia a celkového výkonu zmerajte rezistanciu (odpor) nainštalovaného okruhu a zapíšte hodnotu do meracieho protokolu.
2. Vykonajte test vykurovacej fólie pripojením okruhu na napätie. Kliešťovým ampérmetrom zmerajte pretekajúci prúd a zapíšte do protokolu.
3. Skontrolujte vykurovaciu fóliu, či hreje na všetkých pásoch (pomocou IR teplomeru, termokamery alebo dotykom).

UPOZORNENIE! V prípade, ak zistíte, že niektorá časť alebo pás fólie sa nenahrieva, je potrebné prekontrolovať všetky elektrické spoje a zapojenie. Pri fóliách s výkonom 80 W/m² teplota vykurovacej plochy stúpa pomaly a rukou je ťažko rozoznať, či fólia hreje. Použite IR teplomer alebo termokameru.

Možnosti uchytenia fólie

Pre uchytenie izolačnej fólie v systémoch podlahového kúrenia sa používajú odolné montážne spony (klipsy) s dĺžkou 30 mm. Tieto spony umožňujú rýchle a stabilné osadenie fólie na polystyrén bez jej posúvania. Existujú aj plastové príchytky na pripevnenie fólie.

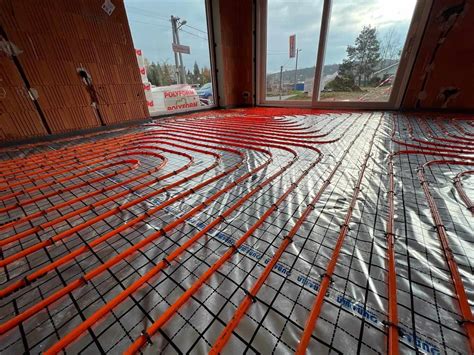

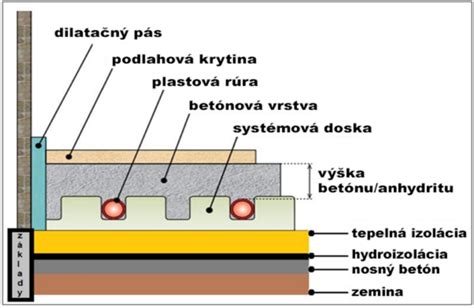

Pre uchytenie rúrok podlahového systému sa používajú spony, ktoré sa inštalujú pomocou takera.

Ďalšie informácie

Fólia Wigell pod podlahové kúrenie s hrúbkou 1,02 mm je podlahová parotesná fólia z polyetylénu s reflexnou metalizovanou hliníkovou vrstvou. Je potlačená rastrom po 5 cm pre jednoduchšiu inštaláciu. Reflexná fólia pre podlahové kúrenie sa pokladá reflexnou stranou nahor na polystyrénový základ, čím sa vytvorí vzduchová medzera podporujúca reflexné účinky. Slúži aj ako separačná zábrana proti zatečeniu.

Elektrické podlahové vykurovanie je ekonomický a ekologický spôsob vykurovania budov. Vykurovacie fólie pracujú s nízkymi teplotami (cca 23-27 °C) a zmeny teploty podlahy sú badateľné v priebehu niekoľkých desiatok minút. Životnosť systému pri správnej inštalácii a regulácii môže dosiahnuť 30 až 50 rokov.

UPOZORNENIE! Vykurovacie fólie nie je možné použiť pod dlažbu. Pre vlhké priestory sa odporúča použiť vykurovaciu rohož LDTS alebo LD s izolačnými doskami F-board.
