Podlahové kúrenie je v našich domácnostiach čoraz bežnejšie. Podlaha je vykurovaná buď pomocou vodného kúrenia, kladením potrubí do poteru, alebo elektrinou, prostredníctvom rôznych vykurovacích prvkov, ktoré premieňajú elektrinu na teplo. Nie je vždy možné vybudovať podlahu ohrievanú vodou - najmä v starých bytoch je často nereálne získať na to povolenie. S elektrickým kúrením je to jednoduchšie, keďže nájdete možnosti aj pre staré podlahy, čo zaručuje minimálnu záťaž.
Elektrické podlahové vykurovanie predstavuje moderné a efektívne riešenie na zabezpečenie príjemnej teploty v domácnosti. Tento systém umožňuje rovnomerne rozložiť teplo po celej ploche miestnosti, čím zvyšuje komfort bývania a zároveň ponúka estetické výhody vďaka absencii viditeľných radiátorov.
Typy podlahového vykurovania
Existujú dva hlavné typy systémov podlahového vykurovania:

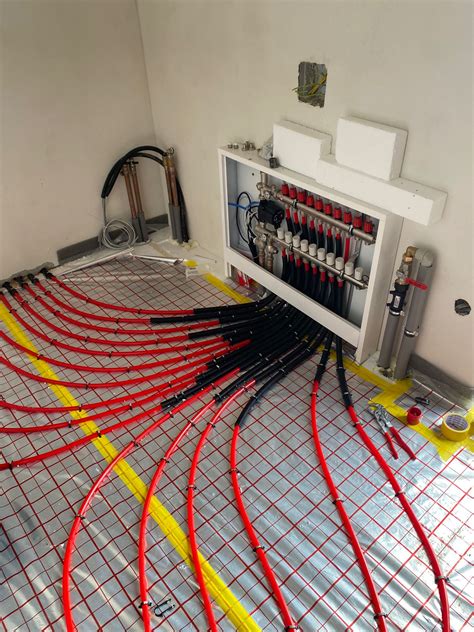

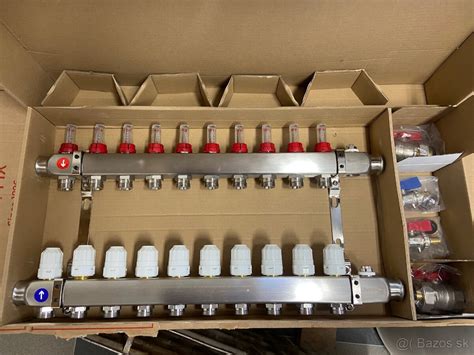

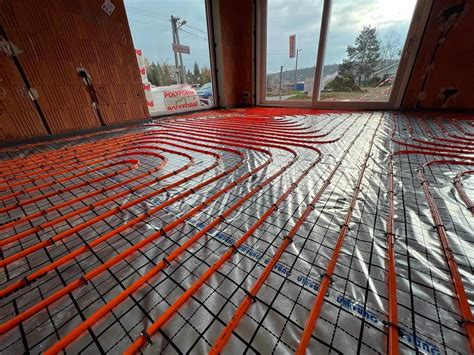

- Podlahové vykurovanie s vodou: V tomto systéme cirkuluje teplá voda potrubiami pod podlahou. Zvyčajne sa kombinuje s kotlami alebo tepelnými čerpadlami pre vyššiu energetickú efektivitu.
- Elektrické podlahové vykurovanie: Využíva elektrické káble alebo vykurovacie rohože umiestnené pod podlahou, ktoré generujú teplo priamo z elektrickej energie. Hoci je inštalácia jednoduchšia, prevádzkové náklady môžu byť vyššie.
Elektrické podlahové kúrenie: Hlavné alebo doplnkové?
Aby bol dom teplý, je nevyhnutné najskôr správne navrhnúť a vypočítať elektrické podlahové kúrenie. Najskôr sa musíte rozhodnúť, či budete mať teplú podlahu ako hlavné kúrenie (bez radiátorov a iných zdrojov tepla) alebo dodatočné (pre zvýšenie pohodlia). V závislosti od toho sa mení aj prístup k výpočtu.
Podlahové kúrenie ako doplnkové
Ak je podlahové kúrenie iba doplnkovým kúrením, jedinou požiadavkou je, aby bol dostatok energie na zahriatie podlahy na príjemných 28,5 - 29 °C. Neexistujú žiadne ďalšie požiadavky. V tejto situácii možno použiť priemerné hodnoty, ktoré sú určené empiricky a sú k dispozícii v technických tabuľkách.
Podlahové kúrenie ako hlavné
Pri použití podlahového kúrenia ako hlavného vykurovacieho systému je prístup odlišný: musí existovať dostatok tepla na vyrovnanie tepelných strát miestnosti.
Výpočet elektrického podlahového kúrenia
Existujú dva hlavné spôsoby výpočtu elektrického podlahového kúrenia.
1. Presný výpočet tepelných strát
Pri použití tejto techniky sa najskôr presne určia tepelné straty miestnosti. Tento výpočet zohľadňuje množstvo faktorov, ako je región, v ktorom sa budova nachádza, materiál a hrúbka stien, hrúbka a typ izolácie, veľkosť okien a typ zasklenia, prítomnosť a plocha stien smerujúcich do ulice, ako aj orientácia miestnosti (na juh, sever atď.). Hodnoty tepelných strát pre každý typ stavebného materiálu možno nájsť v špeciálnej literatúre, kde sú uvedené aj samostatné metódy výpočtu. Takýto výpočet je náročný, ale umožňuje získať presné údaje.
Ak si netrúfate na vlastný výpočet, je možné si objednať tepelnotechnický výpočet od odborníkov. Ak sú plochy na podlahové vykurovanie plánované veľké, je lepšie si ich objednať, pretože niekedy sú nezávisle určené tepelné straty niekoľkonásobne vyššie ako tie, ktoré vám poskytnú špecialisti.
Výsledným údajom bude výkon elektrického podlahového kúrenia, ktorý je nevyhnutný na vyrovnanie tepelných strát danej miestnosti. Celý výpočet elektrického podlahového kúrenia spočíva v výbere vykurovacích telies v takom množstve a takom výkone, aby celkovo vydali potrebné množstvo tepla (je to možné s malou rezervou).
Ak sú to vykurovacie káble, budete musieť vypracovať schému kladenia tak, aby sa celá požadovaná dĺžka kábla nachádzala na danej ploche. Ak sa rozhodnete použiť filmovú teplú podlahu, musíte vyhľadať film požadovaného výkonu. V každom prípade nezabúdajte, že aby ste nohou nepocítili chladné a horúce miesta na kúrenie, vzdialenosť medzi susednými vykurovacími prvkami by nemala byť väčšia ako 30 cm.
2. Výpočet podľa priemerných údajov
Druhým spôsobom je počítanie podľa priemerných údajov. Množstvo materiálov použitých pri stavbe bytových domov je obmedzené. To umožnilo odvodiť priemerné hodnoty požadovaného výkonu podlahového vykurovania na vykurovanie priestorov na rôzne účely. Pri výpočte elektrického podlahového kúrenia sa nájdená neobsadená plocha vynásobí sadzbou z tabuľky (priemerných údajov). Získate tak číslo, ktoré by malo elektrické podlahové kúrenie dodať.
Napríklad, ak bude v obývacej izbe na prízemí vykurovaných 10 štvorcových metrov, potom môže vykurovacie teleso vydávať/spotrebovať 140 W/m² * 10 m² = 1400 W. To je spotreba energie za hodinu. Nezľaknite sa. V skutočnosti môže byť takáto spotreba iba bezprostredne po zapnutí a dovtedy, kým podlaha nedosiahne nastavenú teplotu. Počas tohto časového obdobia ohrievače pracujú nepretržite. Potom sa kúrenie zapína/vypína termostatom, ktorý udržuje nastavenú teplotu s presnosťou na 1 °C.
Kľúčové aspekty pri návrhu a inštalácii
Plánovanie umiestnenia nábytku a spotrebičov
Poznámka! Elektrické podlahové kúrenie sa kladie iba na plochu, ktorú nezaberá nábytok a veľké domáce spotrebiče. Je to spôsobené tým, že väčšina vykurovacích telies teplej podlahy netoleruje prehriatie (okrem samoregulačného vykurovacieho kábla). Preto výpočet elektrickej teplej podlahy začína umiestnením nábytku a vybavenia na pláne miestnosti (v mierke). Po určení oblasti, ktorú situácia nezaberá, môžete pristúpiť k výpočtu.
Plochy, kde je inštalované elektrické podlahové kúrenie, nemožno zastavať zariaďovacími predmetmi. Nábytok umiestnený na týchto plochách musí stáť na minimálne 4 cm vysokých "nožičkách". Všetko, čo môže zakryť väčšiu plochu vykurovanej podlahy, je nevhodné. Najmä pri vykurovacích rohožiach inštalovaných priamo pod dlažbou môže dochádzať k lokálnemu prehrievaniu, čo má za následok skracovanie životnosti vykurovacích káblov.
Vplyv podlahovej krytiny na prenos tepla
V prvom rade je prenos tepla ovplyvnený povlakom, ktorý je položený nad vykurovacími telesami. Napríklad, ak sa na vykurovanie používa odporový alebo samoregulačný kábel, rohože z neho alebo tyčová infračervená podlaha, najčastejšie sa zalievajú do poteru. V takom prípade sa na teplú podlahu používajú špeciálne zmesi. Ďalšou možnosťou je pridať do štandardnej cementovo-pieskovej malty prísady, ktoré zvyšujú tepelnú vodivosť betónu. Druhá možnosť je lacnejšia, musíte si však vyhľadať informácie o potrebných doplnkoch.
Potom sa na poter položí keramická dlažba - typicky v kúpeľni, na chodbe alebo v kuchyni. Bez ohľadu na to, aký druh podlahy plánujete kúpiť, mali by ste používať iba tie materiály, ktoré sú určené na inštaláciu na teplú podlahu. Majú zvýšenú tepelnú vodivosť a normálne tolerujú dlhodobé zahrievanie.
Najúspešnejšou voľbou dokončovacieho náteru pre teplú podlahu sú keramické dlaždice alebo porcelánové kameniny. Majú dobrú tepelnú vodivosť, ale tiež zvýšenú tepelnú kapacitu - trvá im dlho, kým sa zahrejú. Najmenej úspešnou voľbou je koberec, aj keď špeciálne určený, vedie teplo horšie ako všetky ostatné.
Príkony sa pre najpoužívanejšie podlahové krytiny môžu líšiť - napríklad drevená plávajúca podlaha - 40 - 60 W/m². Pri návrhu vykurovacieho systému za účelom temperovania podlahy, tzv. "teplá podlaha", paradoxne často volíme vyššie merné výkony než pri hlavnom vykurovaní, a to z dôvodu vylepšenia dynamiky, čiže rýchlosti náhrevu v prerušovanom vykurovacom režime. Všeobecne sa používajú výkony 80-160W/m² v závislosti od účelu používania a podlahovej krytiny. V miestnostiach, kde je potreba rýchlejší ohrev (napr. ohrev dlažby v kúpeľni v určený čas), zvoľte výkonnejšie elementy, v miestach s trvalým ohrevom využite elementy s výkonom nižším.
Inštalácia elektrického podlahového vykurovania krok za krokom
Inštalácia podlahového vykurovania si vyžaduje starostlivé plánovanie a technické znalosti. Odporúča sa, aby práce vykonávali kvalifikovaní odborníci, avšak pre lepšie pochopenie procesu uvádzame podrobný prehľad krokov. Ak však viete, čo vás čaká, na čo dať pozor, čo pripraviť vopred, čo tesne pred pokládkou vykurovacích káblov a čo kontrolovať po pokládke, nezabúdajte nikdy na zásady a postupy, ktoré začínajú návrhom samotného kúrenia.
1. Príprava povrchu
Prvým a kľúčovým krokom je príprava podkladu. Podlaha musí byť čistá, suchá a dokonale vyrovnaná. Nerovnosti a nepravidelnosti je potrebné odstrániť, prípadne použiť samonivelačnú maltu na vytvorenie pevného a rovného základu.
2. Umiestnenie tepelnej izolácie
Čím lepšia bude izolácia podlahy pod elektrickými ohrievačmi, tým menej elektrickej energie bude potrebných na udržanie normálnych teplôt. Ak už bola podlaha počas výstavby dostatočne izolovaná, izolácia sa nemusí dať namontovať. Aj keď akýkoľvek systém - káblová alebo fóliová podlaha, ktorý inštalujete - naznačuje potrebu použitia tepelnoizolačného podkladu. Líšia sa v rôznych systémoch, ale ich prítomnosť je žiaduca. Potom môžete pri výpočte elektrického podlahového kúrenia podľa priemerných štatistických údajov odobrať požadovaný výkon pozdĺž spodnej hrany alebo dokonca o niečo nižšie.
Na pripravený povrch sa umiestni vrstva tepelnej izolácie, zvyčajne z extrudovanej polystyrénovej peny (EPS) alebo polyetylénu. EPS má dostatočnú hustotu a pevnosť, aby odolala tlaku poteru a všetkého, čo na ňom bude. Izolácia má za úlohu zabraňovať úniku tepla do podložia, čím zvyšuje efektivitu systému a znižuje energetické náklady. Je dôležité, aby izolácia pokrývala celý povrch bez medzier. Druhou možnosťou je striekaná izolácia s vysokou hustotou. Metóda je ešte lepšia, ale o to nákladnejšia. Hustota pod poterom si vyžaduje vysokých 60 - 80 kg/m³, a takáto striekaná tepelná izolácia je ešte nákladnejšia ako EPS.
Pri kladení elektrického podlahového kúrenia sa často odporúča použiť tepelnú izoláciu s fóliovým povrchom. Tvrdí sa, že fólia odráža tepelné lúče do miestnosti. Takto to funguje, ale iba ak je medzi ohrievačom a fóliou vzduchová medzera (minimálne 3 cm). V "koláči" podlahového kúrenia nie sú a nemôžu byť žiadne vzduchové medzery. Skladanie týchto vecí je teda len strata peňazí a času. Proti kladeniu vrstvy fólie pod teplú podlahu existuje ešte jeden argument: fólia v betóne sa po niekoľkých týždňoch rozpadne na prach a stane sa úplne zbytočnou.
3. Inštalácia vykurovacích káblov alebo rohoží
Pre elektrické podlahové vykurovanie sa umiestňujú elektrické vykurovacie káble alebo špeciálne vykurovacie rohože. Tieto káble/rohože generujú teplo priamo z elektrického prúdu. Je nevyhnutné káble alebo rohože bezpečne upevniť pomocou klipov alebo špeciálnych podpier, aby sa počas inštalácie finálnej podlahy nepohybovali. Je dôležité dodržiavať stanovené rozostupy medzi vykurovacími pásmi (nie väčšie ako rozostup káblov na rohoži a nie menšie, aby sa predišlo prehriatiu) a zabezpečiť, aby sa vykurovacie pásy navzájom neprekrývali ani nedotýkali.
Dôležité pokyny pri pokládke vykurovacích rohoží: Vykurovacia rohož sa nesmie skracovať ani predlžovať a nesmie byť namáhaná v oblasti studenej spojky (spojenie vykurovacieho a prívodného kábla). Pri pokládke je ideálne, ak je vykurovací kábel smerom nahor a lepiaca strana smerom k podlahe pre lepšiu fixáciu. Pri nedostatočnej priľnavosti je možné použiť sponky, stavebné lepidlo alebo lepidlo z tavnej pištole na fixáciu cez sklenenú tkaninu. Nikdy sa nesmie fixovať samotný kábel!
4. Vytvorenie drážky pre teplotný senzor
Je potrebné vytvoriť drážku pre inštalačnú trubicu na teplotný senzor. Koniec trubice by mal byť starostlivo utesnený a zavedený do vykurovacej plochy.
5. Predinštalačné meranie odporu
Pred samotnou pokládkou vykurovacej rohože je dôležité zmerať jej ohmický odpor. Hodnota by mala zodpovedať hodnote uvedenej na štítku rohože s odchýlkou -5 až +10 %.
6. Pripojenie k elektrickej sieti
Po inštalácii vykurovacích prvkov sa pripoja k termostatu a elektrickej sieti. Termostat bude regulovať teplotu systému. Je dôležité zabezpečiť správne zapojenie a žiadne chybné spoje. Každý okruh vykurovania musí byť zabezpečený nadprúdovou ochranou (istič typu B) a prúdovým chráničom s rozdielovým prúdom I = 30 mA.
7. Testovanie vykurovacieho systému
Pred zakrytím systému finálnou podlahou je nevyhnutné vykonať funkčné testy. V prípade elektrických systémov sa overuje odpor káblov a správne fungovanie termostatu. Meranie odporu je potrebné vykonať pred montážou, počas nej a po jej dokončení.
8. Zaliatie poterom alebo pokládka podlahy
Po úspešnom testovaní sa vykurovacie káble alebo rohože zalejú vrstvou poteru (betón alebo anhydrit) alebo sa priamo položí finálna podlahová krytina. Pri použití vykurovacích káblov (akýchkoľvek) alebo jadrového podlahového vykurovania je technológia kladenia rovnaká: najskôr sa naleje poter, betón získa pevnosť po dobu 28 dní, potom sa položia dlaždice. Pri použití rohoží s vykurovacími káblami sa proces mení, a to výrazne: dlaždice je možné položiť priamo na rohože na požadovanú lepiacu vrstvu.
Filmové podlahové vykurovanie je možné vykonať aj bez poteru. Je umiestnené pod laminátom. Na vrch filmu sa položí iba špeciálna podložka (pre teplú podlahu) a je možné položiť laminát. Pod linoleom alebo rovnakým kobercom sa vytvára pevný podklad - kladú sa listy preglejky, drevotriesky alebo OSB (OSB), a už na ne sa položí vrchný náter. Takéto elektrické zariadenie na podlahové kúrenie - bez poteru - je možné len vtedy, ak existuje radiátorové kúrenie.
Pri výbere poteru sa zvažuje betónový poter (lepšie akumuluje teplo) alebo anhydritový poter (rýchlejší nábeh, vyššia cena).
9. Inštalácia konečnej podlahovej krytiny
Posledným krokom je inštalácia finálnej podlahovej krytiny, ako je dlažba, kameň, laminát alebo vinyl. Je dôležité vybrať materiály, ktoré sú kompatibilné so systémami podlahového vykurovania a dobre vedú teplo. Pri pokládke dlažby je potrebná maximálna opatrnosť, aby nedošlo k poškodeniu vykurovacích prvkov.
10. Spustenie systému
Po úplnom vytvrdnutí poteru a inštalácii podlahovej krytiny je možné systém spustiť. Odporúča sa postupné zvyšovanie teploty, najmä počas prvých dní, aby sa materiály prispôsobili teplu bez rizika prasknutia.

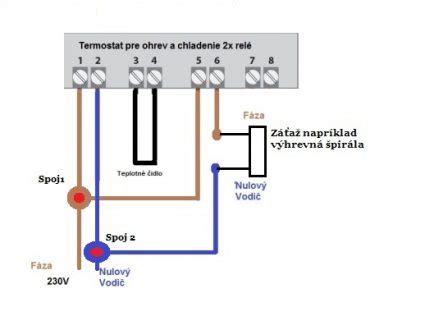

Termostat a teplotný snímač
Schéma elektrického podlahového kúrenia predpokladá prítomnosť termostatu a teplotného snímača. Nie sú síce absolútne nevyhnutné (ohrievače môžete manuálne zapínať a vypínať), ale iba spolu s týmito zariadeniami bude systém fungovať normálne, dlho, poskytne požadovanú úroveň pohodlia, efektívne využije elektrinu a zabráni prehriatiu. Prítomnosť alebo neprítomnosť termostatu so snímačom nemá vplyv na výpočet elektrického podlahového kúrenia, má však veľmi silný vplyv na jeho životnosť. Ako už bolo spomenuté, drvivá väčšina vykurovacích telies sa bojí prehriatia a je veľmi ťažké sa mu vyhnúť manuálnym ovládaním.
Výhody elektrického podlahového vykurovania
- Energetická účinnosť: Rovnomerné rozloženie tepla od podlahy smerom nahor znižuje potrebu energie na udržanie konštantnej teploty.
- Komfort: Rovnomerné teplo bez prievanu a náhlych zmien teploty.
- Estetika a úspora priestoru: Absencia viditeľných radiátorov poskytuje väčšiu voľnosť pri zariaďovaní interiéru.
- Flexibilita: Možnosť inštalácie do rôznych typov podláh a priestorov, vrátane menších alebo nepravidelných.
- Rýchla reakcia a nízka údržba: Systém rýchlo reaguje na zmeny nastavenia termostatu a nevyžaduje rozsiahlu údržbu.
- Kompatibilita s obnoviteľnými zdrojmi: Vhodné pre kombináciu s modernými vykurovacími systémami ako tepelné čerpadlá.
Časté otázky a odporúčania
Pri inštalácii elektrického podlahového kúrenia je dôležité dodržiavať pokyny výrobcu a bezpečnostné normy. Medzi najčastejšie chyby patrí nedostatočné pokrytie plochy vykurovacím systémom, zanedbanie tepelnej izolácie alebo nesprávne meranie odporu. Ak nemáte predstavu o náročnosti, radšej montáž zverte odbornej firme. Je síce pravdou, že v dnešnej dobe je montáž elektrickej podlahovky jednoduchá, ale vždy sa vyskytnú špecifické situácie.
Inštalácia vykurovacej fólie: pod poter alebo pod plávajúcu podlahu?
Inštalácia pod poter poskytuje akumulačné teplo, ktoré dlhšie sála. Priama inštalácia pod plávajúcu podlahu umožňuje rýchlejšie nahriatie, ale aj rýchlejšie vychladnutie. Pri inštalácii do poteru nie ste obmedzovaní výberom podlahovej krytiny.
Hodia sa vykurovacie fólie aj pod parkety, plávajúcu podlahu z dreva či plastu, dlažbu, vinyl?
Áno, vykurovacie fólie sú vhodné pod všetky uvedené typy podlahových krytín.
