Bezpečné a efektívne odvádzanie spalín je kľúčovým aspektom každého vykurovacieho systému. Pre plynové kotly značky Protherm, vrátane modelového radu Medveď, sú navrhnuté špecifické komínové rúry a systémy odvodu spalín, ktoré zabezpečujú optimálnu funkčnosť, bezpečnosť a dodržiavanie ekologických noriem. Tieto systémy sú neoddeliteľnou súčasťou inštalácie kotla a ovplyvňujú jeho celkovú účinnosť.
Kotol Protherm Medveď Condens KKS: Moderné riešenie vykurovania
Kotol Medveď Condens je vykurovací kotol s možnosťou prípravy teplej vody (TV) v externom zásobníku. Je optimalizovaný na výmenu starších stacionárnych nekondenzačných kotlov s minimálnymi nárokmi na úpravu inštalácie. Jeho konštrukcia, ktorá zahŕňa nerezový výmenník s veľkým prierezom rúrok, umožňuje rýchlu a bezproblémovú výmenu starších kotlov bez nutnosti prispôsobovania starému vykurovaciemu systému.
Nie je totiž potrebné meniť hydraulické pripojenia, pridávať dodatočné príslušenstvo ako sú filtre a odkalovače, čo zrýchľuje inštaláciu a tiež šetrí náklady na prácu a príslušenstvo. Využitím kondenzačnej technológie taktiež dochádza k šetreniu nákladov na spotrebu energie, čo dokazuje aj energetická trieda A.
Výbava a vlastnosti kotla Medveď Condens KKS
- Kotly na vykurovanie s možnosťou pripojenia externého zásobníka pomocou prepojovacej sady kotol - zásobník.
- Vysoký stupeň využitia až 108 %.
- Nerezový výmenník s veľkým objemom vykurovacej vody odolný voči zaneseniu nečistotami aj zo starších vykurovacích systémov.
- Dlhodobá životnosť a bezporuchová prevádzka.
- Jednoduchá výmena starších stacionárnych nekondenzačných kotlov bez nutnosti prispôsobovania k vykurovaciemu systému.
- Možnosť použitia pôvodného príslušenstva pri výmene (čerpadlo, expanzná nádoba).
- Vhodný aj do systémov s veľkým objemom vykurovacej vody.
- Ľahké a intuitívne ovládanie.
- Možnosť ovládania kotla komunikačnými regulátormi so zbernicou eBus.
- Rýchla a bezproblémová inštalácia.
- Nízke náklady na montáž a údržbu.
- Výborná dostupnosť častí kotla pri údržbe.
- Minimálne požiadavky na čistenie a údržbu kotla.
Technické parametre kotla Medveď Condens 48 KKS a odvod spalín

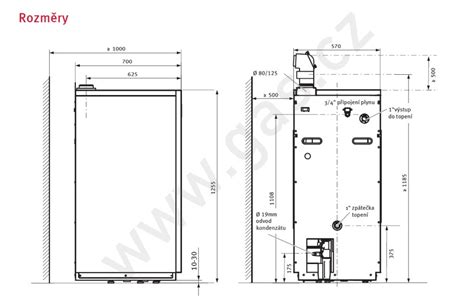

Z hľadiska odvodu spalín, kotol Medveď Condens 48 KKS využíva turbo súosový výstup 80/125 mm. Medzi ďalšie technické parametre patria:
Vykurovanie:
- Energetická trieda: A
- Výkon pri tepl. spáde 80/60°C: 13,9 - 47,2 (kW)
- Výkon pri tepl. spáde 50/30°C: 15,5 - 51,5 (kW)
- Palivo: zemný plyn / propán
- Spotreba zemného plynu pri max. výkone: 5,0 (m³/h)
- Normovaný stupeň využitia pri 50/30°C: 107,2 (%)
- Nastaviteľný rozsah teploty vykurovacej vody: 40 až 85 (°C)
- Max. pracovný tlak: 300 (kPa)
- Objem výmenníka: 95 (l)
- Množstvo kondenzátu v režime 50/30°C: 7,7 (l/hod)
Ohrev teplej vody (platí pre ohrev vody v prídavnom zásobníku):
- Výkon pri ohreve TV: 13,9 - 47,2 (kW)
- Nastaviteľný rozsah teploty TV: 40 až 70 (°C)
Elektrické parametre kotla Medveď Condens 48 KKS:
- Napätie/frekvencia: 230/50 (V/Hz)
Charakteristika komínov pre staršie modely Protherm Medveď
Staršie modely plynových liatinových stacionárnych kotlov Protherm Medveď, ako napríklad Medveď 30 KLZ, často vyžadovali pripojenie na komín s priemerom 130 mm. Tieto kotly mohli mať tiež možnosť pripojenia poloturbodúchadla na odsávanie spalín cez stenu, čím sa prispôsobovali rôznym inštalačným podmienkam.
Systémy odvodu spalín Protherm
Systém odvodu spalín Protherm zabezpečuje bezpečné a efektívne riešenie pre odvod spalín a prívod spaľovacieho vzduchu pre kotly Protherm. Komponenty sú navrhnuté s ohľadom na vysokú účinnosť, bezpečnosť a jednoduchú inštaláciu. Tieto spalinové systémy sú kľúčovým prvkom pre bezpečné a efektívne vykurovanie, ktoré bezpečne odvádzajú spaliny z horáka von a chránia obyvateľov pred škodlivými látkami.
Stručná charakteristika a kompatibilita
Systémy sú určené pre plynové kotly Protherm s uzavretým spaľovacím priestorom (typ C). Predstavujú modulárny systém, ktorý umožňuje jednoduché zostavenie potrubia z jednotlivých dielov.
Varianty potrubia
Protherm ponúka dve hlavné varianty potrubia pre odvod spalín:
- Súosové potrubie: K dispozícii v priemeroch 60/100 mm a 80/125 mm. Vnútorná rúrka odvádza spaliny, zatiaľ čo vonkajšia rúrka privádza vzduch potrebný na spaľovanie.
- Oddelené potrubie: Jednoplášťové potrubie s priemerom 80 mm. Používa samostatné trasy pre prívod vzduchu a odvod spalín.
Kľúčové komponenty systému
Pre kompletnú inštaláciu systému odvodu spalín sú potrebné viaceré komponenty:
- Rúrky Protherm: Dostupné v rôznych dĺžkach a variantoch pre jednoduchú inštaláciu.
- Kolena Protherm: Umožňujú zmenu smeru potrubia.
- Koncové prvky: Zabezpečujú bezpečné zakončenie systému. Príkladom takejto zostavy je 1 x zakončenie šachty a 1 x krycia hlavica.
- Tesnenia: Zaisťujú plynotesnosť spojov, čo je kritické pre bezpečnú prevádzku.
Vlastnosti a výhody systémov odvodu spalín Protherm
- Flexibilita: Možnosť pripojenia až 10 spotrebičov na spoločný komín.
- Jednoduchá inštalácia: Modulárny systém uľahčuje montáž a prispôsobenie tras.
- Ekologická šetrnosť: Nízke emisie pri efektívnom prevádzke.
- Odolnosť: Chemická a mechanická stabilita všetkých komponentov.
Technické parametre a certifikácia
Maximálna dĺžka systému je určená na základe typu kotla a použitého potrubia. Všetky systémy spĺňajú platné normy a bezpečnostné požiadavky, čo dokladujú príslušné certifikácie. Komponenty sú vyrobené z kvalitných materiálov, vrátane kovových aj keramických variantov.
Systém odvodu spalín Protherm ponúka moderné a spoľahlivé riešenie pre efektívny a bezpečný prevádzku plynových kotlov. Je vhodný pre domácnosti aj viacgeneračné budovy s dôrazom na pohodlie, bezpečnosť a ekológiu.
