Základná doska a funkcie kotla Beretta Ciao 240 CSI

V kotloch Beretta, na rozdiel od iných, existuje zvláštnosť, pri ktorej sa rovnaká chyba, napríklad A01, v návode na použitie popisuje dvakrát: ako nedostatok plameňa a ako porucha riadiacej dosky. Jedným z najbežnejších problémov, s ktorými sa používatelia stretávajú, je práve nezapálenie horáka kotla.

Kľúčové konštrukčné prvky kotla Beretta CIAO 24 CSI

Hlavnými konštrukčnými prvkami plynového kotla Beretta CIAO 24 CSI sú:

• Modulačný plynový horák.
• Bithermálny (kombinovaný) výmenník tepla.
• Trojrýchlostné obehové čerpadlo.
• Ventilátor turbodúchadla umiestnený pre kondenzáciu.
• Plynový ventil.
• Trojcestný ventil.
• Ovládacia doska kombinovaná so systémom samodiagnostických senzorov.
• Kryt s ovládacím panelom a LCD displejom.

Prevádzka kotla spočíva v súčasnom ohreve chladiacej kvapaliny a teplej vody v kombinovanom výmenníku tepla.

Vlastnosti a výhody plynových kotlov Beretta

Plynové vykurovacie zariadenia Beretta spĺňajú všetky medzinárodné štandardy kvality. Vyznačujú sa vysokou úrovňou odolnosti proti opotrebovaniu a jednoduchým používaním.

Hlavné výhody plynových spotrebičov Beretta

• Nie je potrebné akumulovať energetický materiál.
• Pohodlné celkové rozmery.
• Schopnosť ohrievať vodu.
• Automatický systém regulácie teploty v miestnosti.
• Dostupnosť, spoľahlivosť, kvalita.

Plynové kotly Beretta sa používajú ako na prirodzený, tak aj na nútený obeh chladiacej kvapaliny vo vykurovacom systéme. Majú horáky vyrobené z „nehrdzavejúcej ocele“ s nízkou hlučnosťou. Nastavovanie úrovne pracovného svetla prístroja sa môže uskutočňovať ako piezoelektrickým, tak aj elektrickým prvkom. Zariadenia Beretta majú vysokú účinnosť až 97% a spĺňajú európske štandardy kvality.

Typy plynových vykurovacích kotlov Beretta

Dnes sú na trhu k dispozícii nasledujúce typy plynových kotlov Beretta:

• Nástenné kotly - toto zariadenie je ľahké a ideálne na vykurovanie súkromných domov.
• Podlahové kotly - najpopulárnejším modelom je Beretta Novella Autonóm 64, ktorý má štatút najefektívnejšieho v oblasti autonómneho vykurovania priestorov.
• Jednookruhové zariadenie - určené na vykurovanie miestností a vybavené pripojením kotla na ohrev vody.
• Prístroje s 2 okruhmi - schopné vykonávať dve funkcie súčasne: ohrievať kvapalinu pre potreby domácnosti a udržiavať pohodlnú úroveň teploty v budove.

Najpopulárnejšie sú modely kotlových zariadení týkajúce sa nástenných plynových vykurovacích kotlov Beretta s dvoma vykurovacími okruhmi.

Prehľad populárnych modelov Beretta

Beretta CIAO 24 CAI

Toto zariadenie je určené na montáž na stenu, má dva vykurovacie okruhy - vykurovací a teplovodný okruh, s otvorenou spaľovacou komorou. Medzi hlavné výhody tohto zariadenia patria:

• Informačný displej.
• Plynulé nastavenie výkonu.
• Automatické nastavenie teplotného režimu chladiacej kvapaliny.
• Trojrýchlostné obehové čerpadlo odolné voči poruchám.
• Možnosť prekonfigurovať zariadenie na skvapalnený plyn.
• U najnovších modelov sa zvýšila hrúbka steny výmenníka tepla.
• Inštalácia je vybavená reguláciou plameňa ionizačného typu.
• Tlak vody sa ovláda hydraulickým tlakovým spínačom.
• K dispozícii je aj ovládanie dymu.

Relatívne nevýhody tohto modelu zahŕňajú potrebu vybaveného komína kvôli otvorenej spaľovacej komore a možnosť upchatia senzorov.

Beretta CITY 24 CSI

Tento model je tiež určený na montáž na stenu a má dva okruhy, ale so uzavretou spaľovacou komorou, čo znamená vynútený odvod dymu. Príkon je 24 kW a plocha vykurovanej miestnosti môže dosiahnuť 240 m². Kľúčové vlastnosti a vybavenie zahŕňajú:

• Medený primárny výmenník tepla.
• Ochrana pred zamrznutím a prehriatím.
• Automatická diagnostika chýb zariadení.
• Teplota ohrevu chladiacej kvapaliny sa reguluje automaticky.
• Výkon je plynulo regulovaný.
• Protimrazová ochrana a blokovanie čerpadla.

Oba modely, CIAO 24 CSI a CITY 24 CSI, sú si funkčne podobné a sú atraktívne pre spotrebiteľov.

Prevádzka a obsluha kotla

Prevádzka kotlov Beretta sa vykonáva v automatickom režime, ktorý si nevyžaduje stálu ľudskú účasť. Od užívateľa sa vyžaduje iba nastavenie vykurovacieho režimu podľa jeho vlastných pocitov, prepnutie kotla do zimného alebo letného režimu (vypnutie alebo spustenie vykurovacieho okruhu), udržiavanie čistoty a pravidelná údržba (servisným personálom).

Ak chcete aktivovať činnosť zariadenia, musíte zapnúť napájanie, otvoriť plynový ventil, nastaviť regulátor teploty v miestnosti a podľa situácie nastaviť režim „zima“ alebo „leto“. Odpojenie sa vykonáva špeciálnym tlačidlom „vypnuté“. V prípade menších problémov sa kotol reštartuje pomocou resetovacieho tlačidla. Ak resetovanie nepomôže, musíte začať s odstraňovaním problémov.

Riešenie problémov a chybové kódy kotlov Beretta

Systém autodiagnostiky je neoddeliteľnou súčasťou prevádzky plynového kotla, zaisťuje bezpečnosť zariadenia a upozorňuje majiteľa alebo opravára na lokalizáciu chybnej jednotky.

Všeobecný prístup k chybám a resetovaniu

V prípade akejkoľvek poruchy v prevádzke kotla displej zhasne, zobrazí sa blikajúci kód a symboly RESETOVAŤ a/alebo. Ak chcete obnoviť prevádzku kotla, otočte prepínač prevádzkového režimu do polohy „vypnuté“, počkajte 5-6 sekúnd a potom ho otočte späť do požadovanej polohy. Potom sa kotol automaticky spustí.

Ak nie je možné obnoviť normálnu prevádzku kotla, zavolajte servisného technika.

Kedy volať servisného technika?

Neodporúčame kotol opravovať svojpomocne. Povedzte špecialistovi chybový kód, aby si so sebou vzal potrebné náradie a náhradné diely, čo pomôže čo najrýchlejšie odstrániť problém. Na kontrolu zdravotného stavu niektorých komponentov kotla je potrebné špeciálne vybavenie a odborné znalosti.

Kompletný zoznam chybových kódov kotla Beretta

Chyby možno rozdeliť do dvoch skupín:

• (D): Porucha spôsobí trvalé zastavenie kotla, vyžaduje manuálny reset.
• (T): Dočasné. Ak dôjde k tejto poruche, kotol sa automaticky pokúsi obnoviť prevádzku.

Niektoré kódy sa zobrazujú iba pre externý zásobník so snímačom a iba v pohotovostnom režime.

Prehľad chybových kódov (spoločné pre modely Beretta)

Chyby hlavnej dosky (MASTER)

Chyby na hlavnej doske (MASTER) sa delia na:

• Chyby typu A, ktoré je možné vypnúť iba stlačením tlačidla RESET (trvalé chyby).
  • A 16: VNÚTORNÁ CHYBA - Namontujte späť hlavnú dosku.
  • A 18: VNÚTORNÁ CHYBA - Namontujte späť hlavnú dosku.
• Chyby typu E, ktoré zmiznú po odstránení príčiny, ktorá ich spôsobila (automaticky resetujúce sa chyby). Ak dôjde k jednej z nasledujúcich chýb, rozsvieti sa červená kontrolka.
  • E 23, E 24, E 25, E 26: VNÚTORNÁ CHYBA - Namontujte späť hlavnú dosku.
  • E 32: ŽIADNA OTROČBA - Uistite sa, že dvojpólové ističe na jednotlivých jednotkách sú v polohe „ON“.
  • E 34: CHYBA 50 Hz - Frekvencia siete nie je 50 Hz.
  • E O2: NTC1 otvorený (NTC1: snímač na výstupe z kotla) - Senzor na prietokovom potrubí v primárnom okruhu nie je pripojený alebo má otvorený okruh.
  • E O4: NTC3 otvorený (NTC3: snímač TÚV) - Snímač TÚV nie je pripojený alebo je v ňom prerušený okruh.
  • E 18: NTC1 - skrat (NTC1: snímač na výstupe z kotla) - Skrat na snímači prietokového potrubia v primárnom okruhu.
  • E 20: Skrat NTC3 (NTC3: snímač TÚV) - Skrat na snímači TÚV.

Chyby podriadenej dosky (SLAVE)

Ak sa vyskytne chyba na doske slave a musí sa resetovať manuálne, stlačte tlačidlo Reset na slave kotli.

• O1: 5 neúspešných pokusov o zapaľovanie - Uistite sa, že je plynový ventil otvorený. Uistite sa, že je medzi dvoma zapaľovacími elektródami iskra. Vymeňte MCBA (vniknutie vody do okruhu). Vymeňte podradenú elektronickú dosku.
• O4, O6, O7, A8, A O9, A 10, A 12, A 16: VNÚTORNÁ CHYBA - Namontujte späť elektronickú dosku Slave.
• A 11: VNÚTORNÁ CHYBA SOFTWARU - Stlačte tlačidlo Reset.
• A 20: Po uzavretí plynového ventilu trvá príliš dlho, kým plameň zmizne. Skontrolujte správnu činnosť plynového ventilu. Vymeňte plynový ventil.
• A 24: Chyba ventilátora - Namerané otáčky ventilátora sa v porovnaní s rýchlosťou čítania menia príliš rýchlo. Skontrolujte ventilátor, elektrické pripojenie ventilátora. Vymeňte ventilátor.
• E 33: Fáza a neutrál obrátené - Fázové a nulové vodiče pripojte správne.
• E 34: Chyba tlačidla Reset - Tlačidlo bolo stlačené viac ako 7-krát do 30 minút. Počkajte, kým chyba nezmizne. Ak chyba pretrváva aj po maximálne 40 minútach, jednotku Slave vymeňte.
• E 35: Chyba spínača rozdielu tlaku vody (kontakt otvorený) - Uistite sa, že prietok vody v okruhu každej jednotky je na správnej hodnote (2 m³/h). Vymeňte tlakový spínač vody (nastavenie 500 litrov/hodinu).
• E 36: VNÚTORNÁ CHYBA - Namontujte späť elektronickú dosku Slave.
• E 37: Chyba detekcie plameňa - Vyčistite elektródy. Vymeňte elektródu.
• E 38: Skrat snímača spalín - Skontrolujte konektor snímača spalín. Vymeňte snímač spalín.
• E 39: Kontakt senzora spalín otvorený - Skontrolujte konektor snímača spalín. Vymeňte snímač spalín.
• E 40: Frekvencia nie 50 Hz - Skontrolujte frekvenciu elektrického vedenia.
• E 41: VNÚTORNÁ CHYBA - Namontujte späť elektronickú dosku Slave.
• E 42: Skrat snímača na prietokovom potrubí - Skontrolujte konektor snímača na prietokovom potrubí. Vymeňte snímač prietoku.
• E 43: Otvorený kontakt snímača na prietokovom potrubí - Skontrolujte konektor snímača na prietokovom potrubí. Vymeňte snímač prietoku.
• E 44: Skrat snímača na spätnom potrubí - Skontrolujte konektor snímača na spätnom potrubí. Vymeňte snímač na spätnom potrubí.
• E 45: Kontakt snímača na spätnom potrubí je otvorený - Skontrolujte konektor snímača na spätnom potrubí. Vymeňte snímač na spätnom potrubí.
• E 46, E 47: Bola prekročená maximálna teplota na snímači prietoku - Uistite sa, že prietok vody v okruhu každej jednotky je na správnej hodnote (2 m³/h).
• E 48: Bola prekročená maximálna teplota na snímači spalín (ak sa vyskytne táto chyba, ventilátor bude pracovať pri maximálnych otáčkach) - Uistite sa, že prietok vody v okruhu každej jednotky je na správnej hodnote.

Čo skontrolovať pred volaním servisného technika?

Predtým, ako sa obrátite na servis, môžete skontrolovať niektoré základné veci:

• Dostupnosť dodávky plynu a tlaku plynu na výstupe z plynového ventilu (používateľ môže skontrolovať iba stav plynového ventilu). V prípade potreby nastavte plynový ventil podľa pokynov.
• Správne pripojenie napájania (niektoré kotly Beretta vyžadujú fázovú a neutrálnu polaritu). Telo kotla, prívod plynu a ďalšie kovové prvky musia byť spoľahlivo uzemnené.
• Slabý kontakt alebo žiadny signál s elektródou na detekciu plameňa. Ak je možné zapaľovaciu jednotku vytiahnuť samostatne, skontrolujte spoľahlivosť kontaktov a celistvosť izolácie vodičov.
• Chybná elektróda na detekciu plameňa (kontaminácia, rozbitie) - toto je možné skontrolovať vizuálne.

Ak všetky vyššie uvedené kontroly nepomohli lokalizovať poruchu, najpravdepodobnejšou príčinou je porucha elektronickej dosky. Najčastejšie zlyhávajú relé, ktoré sú zodpovedné za zapínanie a vypínanie mechanizmov kotla (blok zapaľovania, plynový ventil, ventilátor).

Najčastejšie poruchy a ich príčiny

Najpravdepodobnejšie poruchy sa vyskytujú v najkritickejších jednotkách s maximálnou teplotou alebo dynamickým zaťažením. Medzi najčastejšie poruchy patrí:

• Nedostatok plameňa na horáku, čo spôsobuje zablokovanie kotla. Tento problém sa vyskytuje najčastejšie a môže byť spôsobený rôznymi dôvodmi, od upchatia trysiek horáka až po zastavenie dodávky plynu do hlavnej siete.
• Porucha riadiacej dosky - vyhorenie častí alebo porucha v dôsledku vniknutia kondenzácie. Je to jeden z najviac frustrujúcich problémov, pretože výmena ovládacej dosky je veľmi nákladný postup.
• Vypnutie kotla z dôvodu prekročenia prípustného tlaku spalín. Tu môžu byť dôvody upchatie sadzami, výskyt ľadu na výstupe z komína, alebo nárast vetra, ktorý vytvára v komíne nadmerný tlak.
• Porucha senzora autodiagnostiky. Riadiaci systém kotla rozpozná takéto situácie ako rovnakú chybu a okamžite podnikne príslušné kroky.
• Nízky tlak vody v prívodnom potrubí vykurovacieho okruhu. Ak doplnenie nepomôže vyriešiť problém, potom je možný únik alebo porucha expanznej nádrže.

DÔLEŽITÉ! Uvedené problémy patria k najbežnejším, to však neznamená, že sú povinné - počas prevádzky sú možné akékoľvek nehody a opísané situácie sa nemusia vôbec vyskytnúť.

Populárne chybové kódy a ich eliminácia

Čím nižšie je sériové číslo chyby, tým častejšie sa vyskytuje počas prevádzky kotla Beretta. Pozrime sa na najbežnejšie chyby a možné spôsoby ich opravy:

• A01: Blokovanie kvôli nedostatku plameňa. Možné príčiny: problémy s prívodom plynu v hlavnom potrubí, zatvorený ventil prívodu plynu do kotla, silne upchaté dýzy horáka. Riešenie: Zistite, či je vo vedení plyn, vyčistite horák a trysky.
• A02: Prehriatie výmenníka tepla naznačuje nedostatok vody. Riešenie: Skontrolujte činnosť obehového čerpadla a tlak odvádzaného vzduchu, doplňte do systému kvapalinu.
• A03: Vysoký tlak v komíne naznačuje zablokovanie výstupu ľadom, námrazou, hromadením sadzí. Možné sú poveternostné faktory - silný nárazový vietor.
• A04: Pokles tlaku chladiacej kvapaliny môže byť spôsobený nedostatkom kvapaliny. Riešenie: Skontrolujte tesnosť systému, ak ho nájdete, opravte ho.
• A05: Poruchy termistora vedenia TÚV. Riešenie: Eliminované výmenou snímača.
• A06: Chybný termistor vykurovacieho okruhu. Riešenie: Musí byť okamžite vymenený.
• E33: Je potrebné zameniť elektródy v sieťovej zástrčke. Kotly Beretta sú fázovo závislé, nepracujú, ak je fázový vodič nesprávne pripojený.
• E46: Prekročenie prípustnej teploty chladiacej kvapaliny naznačuje problémy v cirkulácii kvapaliny. Riešenie: Skontrolujte prevádzkový režim obehového čerpadla.
• Symbol zvončeka (bliká): Toto je signál zo snímača tlaku v komíne, ktorý naznačuje, že na výstupe z potrubia je prekážka výstupu dymu, tvorba ľadu alebo mrazu.

Oprava základnej dosky kotla Beretta

Elektronická doska každého kotla je drahé zariadenie a v prípade akejkoľvek poruchy sa neodporúča vymeniť ho za nový, najmä preto, že dosky Beretta nemajú najkomplexnejšiu schému zapojenia. Oprava dosiek je často prospešná, pretože náklady vo väčšine prípadov nepresahujú 30% ceny novej dosky.

Profesionálne opravovne disponujú vybavením, schémami, originálnymi náhradnými dielmi a skúsenosťami s vykonávaním opráv. Na vykonávanie diagnostiky sú usporiadané špeciálne stojany, ktoré simulujú skutočnú jednotku, na ktorej sú dosky po oprave skontrolované. Spoľahliví dodávatelia opráv poskytujú značnú záručnú dobu na prácu, nakoľko sú si istí výsledkom.

Údržba: Preplachovanie výmenníka tepla

Kotly Beretta sú vybavené samostatnými alebo bitermálnymi (kombinovanými) výmenníkmi tepla. V prvom prípade má preplach väčší účinok, druhý typ tepelných výmenníkov je ťažké prepláchnuť kvôli konštrukčným vlastnostiam.

Existujú dva spôsoby spláchnutia:

1. Mechanické: Vyžaduje odpojenie výmenníka tepla od kotla. Výsledky tohto oplachovania nie sú nijako zvlášť úspešné, pretože je mimoriadne ťažké mechanicky vyčistiť vnútorné povrchy.
2. Chemické: Nevyžaduje demontáž výmenníka tepla, ale vykonáva sa pomocou špeciálneho zariadenia. Má pomerne vysokú účinnosť, je schopný odstrániť vodný kameň a predĺžiť životnosť jednotky. Na preplachovanie sa používajú špeciálne činidlá, ktoré rozpúšťajú vodný kameň a odstraňujú ho z vnútornej dutiny rúrok výmenníka tepla. Postup by sa mal vykonávať každé 2-3 roky, v závislosti od kvality vody. Na vykonanie práce je potrebné pozvať špecialistu zo servisného strediska.

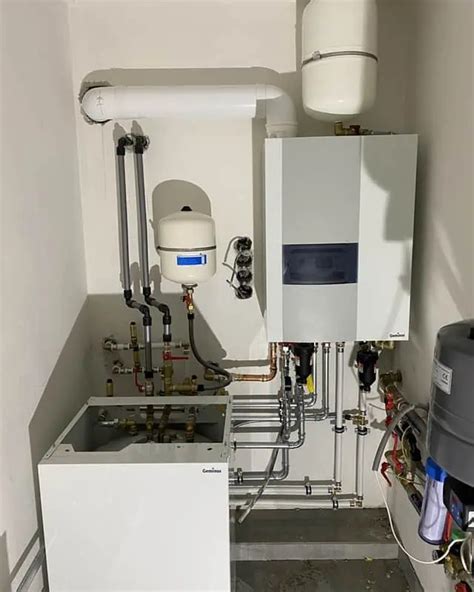

Požiadavky na inštaláciu plynového kotla Beretta

Ak nie sú splnené uvedené požiadavky, plynárenská služba neumožní pripojenie kotla na centrálne vedenie. Potrebu splniť tieto požiadavky však diktuje nie byrokracia, ale skúsenosti, ako aj požiarna bezpečnosť. Obmedzenia sa nevzťahujú iba na zariadenia a inštalačné práce, ale aj na miestnosť, kde sa má kotol inštalovať.

• Plocha kotolne musí byť rovná 4 metre štvorcové alebo viac a stropy musia byť minimálne 2,5 metra.
• Šírka dverí by mala byť 80 cm alebo viac.
• Je potrebné zabezpečiť prirodzené osvetlenie cez okenný otvor. Na 10 metrov štvorcových jednej miestnosti by malo byť 0,3 metra štvorcového okenného otvoru.
• Veľmi dôležité je organizovať intenzívne vetranie, pretože spaľovanie plynov je zabezpečené princípom prívodu čerstvého vzduchu.
• Plynový kotol "Beretta" musí byť pripojený k potrubiu plynovodu, ktoré sú vyrobené výhradne z kovu. Použitie pružných hadíc je prípustné iba na pripojenie jednotlivých spotrebiteľov.
• Komín musí mať prierez, ktorý zodpovedá výkonovým parametrom jednotky. Ak je výkon 30 kilowattov, potom by mal byť priemer komína 130 milimetrov. S nárastom výkonu na 40 kilowattov sa priemer zvýši na 170 milimetrov. Prierezová plocha nesmie byť menšia ako prierezová plocha otvoru na pripojenie tohto prvku.
• Horný koniec komína by mal byť vyvedený 0,5 metra nad hrebeňom.

Systém autodiagnostiky kotlov Beretta

Autodiagnostický systém je sieť snímačov umiestnených na všetkých dôležitých a kritických častiach a zostavách kotla. Nie je potrebné ich spúšťať, pretože pracujú v nepretržitom režime od okamihu zapnutia do zastavenia prevádzky jednotky. Preto nie je možný štart samodiagnostiky plynového kotla ako samostatnej funkcie. Navyše, ak dôjde k zastaveniu činnosti systému, nebude fungovať žiadny výsledok - nie je možné zastaviť proces štandardnými metódami a odpojenie senzorov považuje riadiaca doska za rovnakú chybu, spôsobujúcu zablokovanie kotla.

Skúsenosti a spätná väzba spotrebiteľov

Jednookruhové zariadenia Beretta sú určené na dodávku teplej vody do vykurovacieho systému. Podľa používateľov umožňujú vykurovanie priestorov, ktoré nezávisí od objemu spotreby vody a počtu konečných používateľov. Zákazníkom sa páči, že takéto vybavenie môže byť voľne stojace alebo pripevnené na stenu, čo v prípade potreby šetrí miesto. Ďalšou vlastnosťou nástenných jednokruhových kotlov je ich kompaktná veľkosť. Kupujúci poznamenávajú, že vo vykurovacom systéme chladiacej kvapaliny je možné upraviť úroveň teploty, čo je zabezpečené pripojením termostatu. Pracovný výkon je možné plynulo nastaviť. Spotrebitelia sa nemusia obávať potreby vypínania cirkulačného čerpadla, ak za oknom teplota náhle poklesne na kritickú úroveň. Takéto systémy je možné ovládať na diaľku, pričom parametre sa kontrolujú pomocou displeja z tekutých kryštálov.
