Zverné spojky a potrubné systémy pre moderné vykurovanie

V súčasnosti existuje množstvo riešení pre vykurovacie systémy, od kondenzačných kotlov až po elektrické konvektory. Pri výbere správneho systému a jeho komponentov je dôležité zvážiť rôzne faktory, ako sú typ potrubia, spôsob pripojenia radiátorov a regulácia teploty. Tento článok sa zameriava na zverné spojky a ich využitie pre medené potrubie, ako aj na alternatívne materiály a postupy pre moderné vykurovacie systémy, pričom berie do úvahy technické aspekty a dôležitosť správneho výberu komponentov, napríklad pre systémy značky Vaillant.

GEBO Quick: Univerzálne zverné rýchlospojky pre spoľahlivé inštalácie

GEBO Quick je patentovaný systém univerzálnych zverných rýchlospojok, ktoré sú vhodné pre rýchle a jednoduché pripojenie potrubia bez potreby zvárania, rezania závitov alebo lisovania. Tento systém je určený pre použitie v rôznych aplikáciách, ako sú napríklad rozvody vody, kúrenia, plynu alebo stlačeného vzduchu. Masívne telo tvarovky je vyrobené z temperovanej liatiny, ktorá je zárukou vysokej mechanickej odolnosti a dlhej životnosti rýchlospojky.

Ucelený systém tvaroviek GEBO Quick je navrhnutý tak, aby bol rýchly a jednoduchý na inštaláciu, s minimálnymi nárokmi na nástroje a bez potreby špecializovaného personálu. Vďaka svojej univerzálnosti a jednoduchosti použitia je GEBO Quick populárnym riešením pre rôzne priemyselné, obchodné a domáce aplikácie. Najčastejšie sa využíva pri opravách poškodených oceľových alebo plastových polyetylénových potrubí, pri potrebe prechodu z oceľových rúr na iný typ rúr (napríklad medené, plasthliníkové rúry) bez nutnosti zvárania alebo rezania závitov prípadne lisovania.

Rýchlosť a jednoduchosť použitia systému GEBO Quick je hlavným dôvodom, vďaka ktorému je tak obľúbený nielen u profesionálnych majstrov, ale tiež u montážnych pracovníkov havarijných služieb, ktorým dokáže pomôcť vyriešiť množstvo technických problémov priamo pri náročnej práci v teréne. Univerzálne zverné rýchlospojky GEBO Quick sú vyrobené z temperovanej liatiny EN-GJMB-350-10 v zmysle normy DIN EN 1562 a sú vhodné aj pre použitie na pitnú vodu. Charakteristickým znakom každej tvarovky GEBO je precízne spracovanie a konštrukčne skvele vyladený dizajn.

Okrem technicky vyladeného dizajnu sa systémové zverné tvarovky Quick vyznačujú dobrými mechanickými vlastnosťami, vysokou pevnosťou a zvýšenou odolnosťou proti korózii. Preto niet divu, že vďaka jednoduchej a rýchlej montáži, dlhej životnosti a vysokej miere spoľahlivosti si zverné závitové spojky GEBO Quick rýchlo získali popularitu u inštalatérov a našli si svoje miesto aj pri zložitejších inštaláciách a technických riešeniach.

Všetky produkty od spoločnosti GEBO sú povestné svojou kvalitou, čo dokumentuje aj výrobný proces, pri ktorom je každá tvarovka skontrolovaná skúškou tesnosti v súlade s normou DIN EN 10242. Hlavným cieľom je zabezpečiť, aby sa dokázali zachytiť prípadné materiálové alebo výrobné vady každej tvarovky ešte predtým, ako bude takýto výrobok vyexpedovaný z výrobného závodu. Garancia kvality je základným pilierom a historicky nemennou filozofiou spoločnosti GEBO už od jej založenia.

Systémové univerzálne zverné spojky GEBO Quick sa vyrábajú s kužeľovým vonkajším a vnútorným závitom R alebo Rp v zmysle normy ISO 7R. Sú certifikované pre použitie na tlakové rozvody pitnej a úžitkovej vody, kúrenia, plynu a stlačeného vzduchu. Zverné fitingy sa dodávajú s priemermi od 1/2" a v prípade väčšiny fitingov až do 2", čo umožňuje ich použitie pri rôznych aplikáciách v oblasti TZB, v priemysle a taktiež aj poľnohospodárstve. Spoľahlivosť, jednoduchá a rýchla montáž sú prednosti, pre ktoré sa zverné rýchlospojky využívajú nielen pri opravách resp. rekonštrukciách pôvodných rozvodov, ale i pri nových inštaláciách.

Vlastnosti a výhody GEBO Quick

• Originálny kód produktu: 17.195.08.01 (napr. pre Quick koleno 90° zverné QWO 1/2")
• Určené pre oceľové a plastové polyetylénové rúry.
• Produktová séria Quick - univerzálne zverné tvarovky z temperovanej liatiny so závitmi typu ISO 7R.
• Materiál - temperovaná liatina EN-GJMB-350-10.
• Univerzálnosť - použiteľné pre rozvody pitnej a úžitkovej vody, kúrenia, plynu a stlačeného vzduchu.
• Vhodné pre použitie na pitnú vodu.
• Vysoká odolnosť a pevnosť.
• Každá tvarovka je podrobená skúške tesnosti v zmysle normy EN 10242:1994.
• Maximálny prevádzkový tlak 10 bar.
• Prevádzková teplota od -20 °C do +80 °C.
• Jednoduchá a rýchla inštalácia bez použitia lisovacieho náradia, rezania závitov alebo zvárania.
• Dlhá životnosť.
• Záruka 2 roky.

Použitie GEBO Quick spojok

• Univerzálna zverná spojka GEBO Quick pre montáž, rekonštrukcie a opravy rozvodov pitnej a úžitkovej vody.
• Systémová závitová zverná tvarovka pre montáž, rekonštrukcie a opravy rozvodov kúrenia a stlačeného vzduchu.
• Závitová zverná rýchlospojka pre montáž, rekonštrukcie a opravy rozvodov plynu.
• Zverné fitingy pre rýchle a jednoduché spájanie oceľových a plastových PE rúr.
• Zverné závitové spojky a tvarovky z temperovanej liatiny na jednoduchý prechod z oceľových rúr na iný typ rúr bez potreby zvárania, rezania závitov alebo lisovania.
• GEBO Quick zverné fitingy vhodné pri rekonštrukciách ústredného kúrenia alebo výmene kotlov, starších vykurovacích systémov a pod.
• Závitové zverné spojky a fitingy z temperovanej liatiny pre rôzne aplikácie a inštalácie v priemysle (rozvody stlačeného vzduchu a pod.).

Praktické rady pre inštaláciu GEBO Quick

Najdôležitejším úkonom pre vytvorenie bezpečných a spoľahlivých spojov pri použití zverných závitových rýchlospojok GEBO Quick je venovať pozornosť správnemu utesneniu tvarovky. Vzhľadom na to, že zverné tvarovky GEBO Quick majú kužeľový závit v zmysle normy ISO 7R, je vhodné použiť na utesnenie teflónovú niť LOCTITE 55, prípadne konope alebo teflónové pásky. Ak budete závity tesniť na konope, odporúčame použiť ako ochranu proti vysychaniu konope fermež, alebo špeciálnu hermetickú pastu. Vždy pred aplikovaním týchto tesniacich materiálov doporučujeme zdrsniť závit pomocou oceľového plátku na železo.

Dodržanie vyššie uvedeného montážneho postupu je zárukou pre vytvorenie bezpečného a spoľahlivého závitového spojenia. Aby ste predišli zbytočným problémom v prípade netesnosti spojov, odporúčame používať vhodné a kvalitné náradie. Dodržanie správneho montážneho postupu v zmysle návodu, je základným predpokladom pre splnenie záručných podmienok.

Kondenzačné kotly a alternatívne zdroje tepla

Kondenzačné kotly predstavujú efektívne riešenie pre vykurovanie, pričom využívajú teplo spalín na predohrev vody, čím zvyšujú svoju účinnosť. Ponúkajú sa v rôznych variantoch, vrátane modelov s prietokovým ohrevom TUV, s možnosťou pripojenia zásobníka, alebo so vstavaným zásobníkom. Regulácie pre kotly a odťahy spalín sú dôležitými súčasťami systému.

Alternatívou ku kondenzačným kotlom sú elektrické kotly a konvektory. Protherm Raja/Ray a Buderus Logamax Attack Electric sú populárne modely elektrických kotlov. Elektrické konvektory predstavujú jednoduchšie a mobilnejšie riešenie pre vykurovanie menších priestorov.

Potrubné systémy pre vodu a vykurovanie

Pri výbere potrubia pre vykurovanie a rozvod pitnej vody je dôležité zvážiť materiál, jeho vlastnosti a spôsob inštalácie. Medené potrubie je tradičný materiál s dlhou životnosťou, ale existujú aj moderné alternatívy, ako napríklad plastohliníkové potrubie (Pex-Al-Pex).

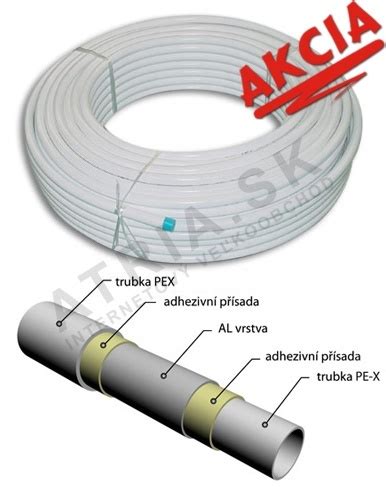

Pex-Al-Pex potrubie

Pex-Al-Pex potrubie kombinuje výhody plastu a hliníka. Plastová vrstva zabezpečuje odolnosť voči korózii a usadzovaniu vodného kameňa, zatiaľ čo hliníková vrstva zaručuje tvarovú stálosť a nízku tepelnú rozťažnosť.

Spojovacie prvky a inštalácia Pex-Al-Pex potrubia

Pre Pex-Al-Pex potrubie sa používajú rôzne typy spojovacích prvkov, vrátane skrutkových spojov, priamych spojok, kolien, T-kusov a násteniek na batérie. Skrutkové spoje sú jednoduché na inštaláciu, ale vyžadujú pravidelnú kontrolu a dotiahnutie. Lisovacie spojky zabezpečujú trvalé a tesné spojenie, ale vyžadujú použitie špeciálneho náradia.

Pri inštalácii Pex-Al-Pex potrubia je dôležité dodržiavať správny postup a používať kvalitné spojovacie prvky. Potrubie sa môže viesť v stenách, ale pred zamurovaním je potrebné vykonať tlakovú skúšku na overenie tesnosti spojov. Hoci medené potrubie má svoje výhody, Pex-Al-Pex predstavuje modernú a cenovo dostupnejšiu alternatívu. Pri rozhodovaní je potrebné zvážiť individuálne potreby a preferencie.

Radiátory a termostatické hlavice

Radiátory sú dôležitou súčasťou vykurovacieho systému. Pri výbere radiátorov je potrebné zvážiť ich veľkosť, výkon a dizajn. Korado radiátory sú populárnou voľbou, ponúkajú sa v rôznych veľkostiach a prevedeniach.

Termostatické hlavice

Termostatické hlavice umožňujú regulovať teplotu v miestnosti automaticky. Nastavením požadovanej teploty sa termostatická hlavica postará o udržiavanie konštantnej teploty, čím sa zvyšuje komfort a šetria náklady na vykurovanie.

Ventily na radiátory

Ventily na radiátory umožňujú uzavrieť prívod vody do radiátora v prípade potreby, napríklad pri pretekaní. Existujú rôzne typy ventilov, vrátane guľových ventilov s vypúšťaním a ventilov s motýlikom. Pri výbere ventilu je dôležité zvážiť priemer potrubia a typ pripojenia.

O značke GEBO

Už v roku 1936 bol prihlásený prvý patent pre GEBO rýchloupínaciu zvernú spojku z temperovanej liatiny, ktorá umožňuje pripojenie oceľových rúrok bez zvárania a výroby závitov. Takmer hneď po uvedení na trh sa univerzálne GEBO spojky stali synonymom úspory času a nákladov pri inštalácii vodovodných systémov. Dobrý mix produktového portfólia, dokonalá nemecká kvalita, vynikajúce nápady a inovácie boli rozhodujúcimi faktormi pri rozširovaní podnikania na ďalšie medzinárodné trhy, čo vyústilo v roku 1979 do založenia spoločnosti GEBO Armaturen GmbH so sídlom v Schwelme.

Centrála spoločnosti má v kompetencii zodpovednosť za strategické a technické smerovanie, ktoré zároveň zahŕňa riadenie výroby, vývoj nových produktov, ich certifikáciu a monitoring kvality. Úspešné rozširovanie a distribúciu produktov značky GEBO na zahraničných trhoch zabezpečuje v súčasnosti niekoľko dcérskych spoločností v západnej a východnej Európe a taktiež niekoľko obchodných zastúpení po celom svete. Neustále rozširovanie sortimentu, inovatívne myšlienky a zdravá kombinácia skúseností a spoľahlivosti prispeli postupne k vytvoreniu Gebo Group, tak ako ju dnes poznáme. Skupina, ktorá sa stala silným a úspešným rodinným podnikom vďaka svojej vytrvalosti a túžbe po zefektívňovaní montážnych postupov. Značka GEBO je vo svete stavebnej techniky už viac ako 70 rokov symbolom pre časovo úspornú a nákladovo efektívnu inštaláciu. Svojou širokou ponukou opravných strmeňov a univerzálnych zverných spojok na spájanie oceľových, olovených a plastových rúr pomohlo vyplniť medzeru na trhu a výrazne uľahčuje a zlacňuje prípadné opravy na už existujúcich rozvodoch vody a kúrenia. Je vynikajúcou alternatívou aj pre nové inštalácie, čoho dôkazom sú aj významné referencie nielen v rámci Európy, ale aj na rôznych miestach po celom svete.

O značke IVAR

Spoločnosť IVAR sa od roku 1985 zaoberá vývojom a výrobou vysoko energeticky efektívnych vykurovacích a sanitárnych systémov. S viac ako 10 000 katalógovými položkami, od sériovo vyrábaných produktov až po unikátne položky, IVAR ponúka komplexné riešenia pre vykurovanie a rozvod vody. IVAR má vyše 200 zamestnancov vo svojich výrobných závodoch v Prevalle (v severnom Taliansku, v provincii Brescia). Talianske sídlo funguje aj ako centrum pre širšiu skupinu IVAR, ktorá bola založená s cieľom distribuovať produkty aj mimo hraníc Talianska. Fázy výroby prebiehajú interne, počnúc tvárnením za tepla, ktoré sa realizuje v dcérskej spoločnosti Valmon Stampati. Spoločnosť IVAR sa neustále vyvíja a všetky jej produkty sú "Made in Italy".

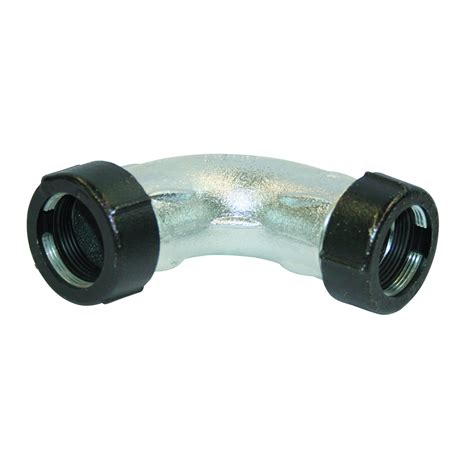

Technické parametre GEBO Quick kolena 90° zverného QWO 1/2"
