Ako funguje zmiešavacia sada pre podlahové vykurovanie

Podlahové vykurovanie sa dlhodobo radí medzi najžiadanejšie spôsoby vykurovania, nielen v bytovom, ale aj v komerčnom sektore. Ponúka komfort rovnomerného rozloženia tepla, čo vedie k príjemnejšiemu prostrediu a potenciálnym úsporám energie. Na rozdiel od radiátorov, ktoré pracujú s vysokými teplotami vody (65-75 °C), vodné podlahové kúrenie vyžaduje výrazne nižšie teploty, typicky 30-45 °C. Tento rozdiel je kľúčový pre jeho efektívnu prevádzku a zabezpečuje správnu funkčnosť celého systému.

Zmiešavacia jednotka, známa aj ako zmiešavacia sada, je dôležitým prvkom riadiaceho systému podlahového vykurovania. Jej hlavnou úlohou je prispôsobiť teplotu vody prichádzajúcej z hlavného zdroja tepla na požadovanú, nižšiu úroveň vhodnú pre podlahové okruhy. Bez správnej zmiešavacej jednotky by hrozilo prehrievanie podlahy, čo by mohlo viesť k poškodeniu materiálov a zníženiu životnosti celého systému.

Prečo je potrebná zmiešavacia jednotka?

Voda opúšťa kotol pri teplote 60 - 80 stupňov, zatiaľ čo pre povrch podlahy je prijateľná teplota neprevyšujúca 30 stupňov. Aby sa osoba cítila pohodlne chôdzou naboso na teplej podlahe, teplota povrchu náteru by nemala prekročiť 30 stupňov. Materiály použité na podlahy v obytných priestoroch neznamenajú silné vykurovanie. Po prekročení prahu prípustného zahrievania začne materiál strácať svoje prevádzkové vlastnosti a deformovať sa.

Príliš vysoké teploty majú negatívny vplyv aj na samotné rúry, ktoré sú zbavené schopnosti expandovať pri zahrievaní v dôsledku tesnej fixácie vo vnútri poteru. To vedie k významnému vnútornému namáhaniu, ktoré vyvoláva rýchle opotrebenie a poškodenie integrity výrobkov. Cieľom zmiešavacej jednotky je znížiť teplotu vody v okruhu na pohodlnú hodnotu bez ovplyvnenia hlavného vykurovacieho systému.

Princíp fungovania zmiešavacej jednotky

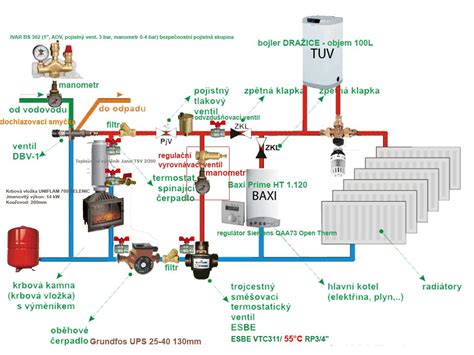

Zmiešavacia jednotka pre podlahové vykurovanie je zodpovedná za udržiavanie potrebnej teploty vo vnútri okruhov a zabezpečuje cirkuláciu chladiacej kvapaliny. Systém je napájaný teplou vodou z vodovodného systému, ktorá prichádza cez trojcestný termostatický ventil. Na premiešanie vody v správnom pomere sa upravuje nastavenie regulačného ventilu.

Úlohou zmiešavača je miešať chladnejšiu vodu, vracajúcu sa z potrubia podlahového vykurovania (cez vratný rozdeľovač), do horúceho prúdu prichádzajúceho z kotla. Vďaka tomuto miešaniu dochádza k zníženiu teploty vody privádzanej do rozdeľovača a následne do potrubia podlahového vykurovania. Cirkulácia vody v systéme povrchového vykurovania je zabezpečená prevádzkou zabudovaného čerpadla.

Kľúčové komponenty zmiešavacej sady

Zmiešavacia sada sa skladá z niekoľkých dôležitých prvkov, ktoré spolupracujú na zabezpečení optimálnej teploty a tlaku v systéme podlahového vykurovania:

• Zmiešavací ventil: Hlavný ovládací prvok. Voda privádzaná do systému pred miešaním prechádza cez termostatický ventil, ktorý je ovládaný hlavicou so snímačom tlaku namontovanou na rozdeľovači. Na rozdiel od dvojcestného ventilu, trojcestný ventil aktívne zmiešava vodu s rôznymi teplotami. Nastavovací mechanizmus zabezpečuje presnú reguláciu teploty pohybujúcej sa potrubiami vykurovacieho systému.
• Cirkulačné čerpadlo: Nainštalované na vstupe chladiacej kvapaliny, zabezpečuje cirkuláciu vody v systéme. Pre minimálne prevádzkové náklady sa volí energeticky úsporné čerpadlo triedy A.
• Obtok (by-pass): Obtok s regulačným ventilom je zabudovaný v systéme a chráni čerpadlo v prípade, že sa všetky ventily na rozvodnom potrubí uzatvoria a zablokujú všetky potrubia naraz (napríklad pri aktivácii elektrického pohonu na všetkých okruhoch). Ak je na všetkých okruhoch podlahového vykurovania nainštalovaný elektrický pohon, automatická riadiaca jednotka musí byť vybavená modulom, ktorý vypne čerpadlo, keď sú všetky okruhy uzavreté. Obtokom pre výber studenej vody je prepojka, ktorá sa pomocou vodovodných odpalísk vytvára medzi prívodným potrubím a „spätným potrubím“.
• Termostatická hlavica a snímač teploty: Na termostatický ventil sa umiestni termostatická hlavica. Keď sa teplota chladiacej kvapaliny zmení, hlava mechanicky pôsobí na tepelný ventil. Regulácia teploty vody vstupujúcej do potrubí systému je riadená termostatickou hlavou namontovanou na ventile a snímačom kvapaliny.
• Separátor: Automaticky odstraňuje vzduch zo systému, čím predchádza problémom s cirkuláciou a hlučnosťou.
• Uzatváracie ventily: Zvyčajne vo forme guľových ventilov, umožňujú izoláciu jednotlivých častí systému.
• Šikmý filter: Určený na mechanické čistenie vody, používa sa v systéme, ak neexistuje istota v čistotu použitej vody.
• Teplomery: Zabezpečujú vizuálnu kontrolu teploty vody vo vnútri obvodu. Niektoré modely sú vybavené sondou, ktorá je v priamom kontakte s chladivom.

Typy zmiešavacích ventilov a ich voľba

Hlavnou črtou zmiešavacej jednotky pre teplú podlahu je jej autonómia. Všetky schémy sú spojené jednoduchosťou prevádzky a možnosťou vlastnej montáže, ako aj umiestnením hlavných prvkov. Posuv a „spätný chod“ sú umiestnené na ľavej strane a zberač s hrebeňmi je umiestnený na pravej strane.

Najjednoduchšie je implementovať dvojcestný ventilový systém. Voda z „návratu“ je teda neobmedzená a horúca iba v prípade potreby pod kontrolou ventilu. Vďaka tomu sa eliminuje prehrievanie teplej podlahy a predlžuje sa jej životnosť.

Na rozdiel od dvojcestného ventilu, trojcestný ventil aktívne zmiešava vodu s rôznymi teplotami. Takéto ventily majú však aj nevýhody. Na signál teplotného senzora je možné privádzať veľmi horúcu vodu, ktorá môže v dôsledku prudkého poklesu spôsobiť zvýšenie tlaku v potrubiach a narušenie integrity obvodov.

Dôležitou chybou pri rozhodovaní o vhodnom type zmiešavacej zostavy je nezohľadnenie typu zdroja vykurovania. V prípadoch, kedy je zdrojom vykurovania vysokoteplotný zdroj s garantovaným minimálnym teplotným spádom +75 °C / +65 °C, je možné použiť zmiešavacie zostavy pracujúce na princípe primiešavania. Tieto typy sú však absolútne nevhodné pre nízkoteplotné zdroje vykurovania, ako sú tepelné čerpadlá alebo kondenzačné kotly.

Pre nízkoteplotné zdroje je vhodnejšia zmiešavacia zostava pracujúca na princípe 3-cestného zmiešavacieho ventilu ovládaného termostatickou hlavicou s oddeleným ponorným teplotným čidlom, s rozsahom nastavenia teploty zmiešavanej vykurovacej vody od +30 °C do + 50 °C. Alternatívou je nahradenie termostatickej hlavice elektrickým axiálnym pohonom ovládaným modulárne ekvitermnou reguláciou.

Inštalácia a pripojenie zmiešavacej jednotky

Je potrebné dbať na to, aby bola jednotka správne pripojená k ostatným častiam systému. Zmiešavací ventil musí byť pripojený na prívodné potrubie a vratná prípojka musí byť pripojená na vratné potrubie. Zariadenie sa upevňuje v horizontálnej polohe na stene alebo vo výklenku. Hlavnou požiadavkou je poskytnúť prístup pre prvky obsluhy a riadenia uzlov.

Vyhrievaná voda z kotla je privádzaná zdola a zhora je namontovaná „spiatočka“. Ak chcete nainštalovať uzatváracie kohútiky, vyberte oblasť pred rámom, po ktorej je namontované čerpadlo. Potom je potrebné potrubie viesť. Po dokončení inštalačných prác je nutné skontrolovať tesnosť spojov pomocou krimpovania. Za týmto účelom sa pomocou špeciálneho čerpadla v systéme zvýši tlak a nechá pôsobiť 24 hodín.

Rozdeľovač sa osádza vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču sa umiestňujú do spodnej vrstvy prídavnej izolácie. K rozdeľovaču patria aj rôzne čerpadlové zostavy, bez ktorých sa nezaobídete.

Regulácia a nastavenie teploty

Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Ten predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých okruhov a miestností s podlahovým vykurovaním. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty, a tým regulovať aj teplotu plochy a miestnosti.

Nastavenie sa vykonáva v manuálnom alebo automatizovanom režime - servopohon bude potrebné zakúpiť dodatočne, pretože nie je súčasťou základného balíka. Každý okruh je vybavený uzatváracími ventilmi, s ktorými má každý okruh svoje vlastné nastavenia.

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť. Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť, čím sú optimalizované náklady na vykurovanie. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia.

Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C. Starosti so správnou reguláciou ľahko prevezmú inteligentné systémy regulácie, ktoré sú súčasťou kompletného sortimentu.

Po inštalácii je nutné hydraulické vyváženie - nastavenie prietokov na jednotlivých okruhoch rozdeľovača. Nevyvážený systém má niektoré miestnosti príliš teplé, iné studené. Vyváženie vykonáva odborník pomocou prietokomerov a je to jednorázový úkon, ktorý dramaticky zvyšuje efektivitu celého systému.

Možné problémy a ich riešenia

Nesprávne nastavenie obtoku kvôli nesprávnemu výpočtu prípustného zaťaženia obvodu alebo nesprávny výber miesta na prívod teplej vody môžu viesť k problémom. Keby bol kolektor pôvodne nesprávne zostavený, potom by odstránenie problémov a opakované prepracovanie systému boli problematické.

Medzi najčastejšie problémy patrí nedostatočné vykurovanie, ktorého príčinou môže byť vzduch v systéme alebo nesprávne hydraulické vyváženie. Dôležité je odvzdušniť rozdeľovač a skontrolovať prietoky. Teplota vody vstupujúcej do systému musí byť aspoň 35 °C.

Nerovnomerné kúrenie v miestnosti môže byť spôsobené vzduchovými vreckami alebo nesprávnym rozostupom rúrok. Skontrolujte, či je na každom okruhu rovnaký prietok podľa prietokomerov na rozdeľovači a podľa potreby ventily poupravte.

Praskanie a klopanie pri nábehu systému je bežné, spôsobené tepelnou rozťažnosťou betónu. Ak pretrváva počas normálnej prevádzky, skontrolujte okrajové dilatačné pásky a stav poteru.

Zvýšená spotreba energie naznačuje potrebu skontrolovať nastavenie termostatov (príliš vysoká nastavená teplota), stav tepelnej izolácie a funkčnosť čerpadla. Predimenzované alebo opotrebované čerpadlo spotrebúva zbytočne veľa elektriny. Moderné úsporné čerpadlá triedy A spotrebujú až 5-krát menej energie ako staršie typy.

Údržba podlahového vykurovania

Základná údržba podlahového kúrenia je jednoduchá a zvládne ju takmer každý. V ideálnom prípade je pravidelne servisované celé vykurovanie aj s podlahovým kúrením. Pravidelný servis, napríklad preplachovanie systému, zabezpečuje dlhú životnosť a efektívnu prevádzku.
