Trojcestný zmiešavací ventil DN 25, s pripojením 1 palec, je kľúčovým komponentom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou úlohou je efektívna regulácia prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od konkrétneho typu môže trojcestný ventil spájať dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo naopak, deliť jeden prúd na dva samostatné.
Tieto ventily nachádzajú široké uplatnenie všade tam, kde je nevyhnutná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej premyslenej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v komplexných systémoch, čo v konečnom dôsledku prispieva k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často neoddeliteľnou súčasťou väčších zariadení používaných vo vykurovacích systémoch, vrátane tých v rodinných domoch.
Princíp fungovania a konštrukcia
Fungovanie trojcestného ventilu je založené na presnom riadení prietoku média medzi jeho tromi portami. Vnútorný riadiaci prvok, či už ide o vreteno alebo guľu, mení cestu prietoku média. V závislosti od jeho polohy môže byť médium smerované do jedného z dvoch výstupov, alebo sa môže miešať v presne definovaných pomeroch.
V prípade miešacieho trojcestného ventilu je konštrukcia zvyčajne zložitejšia. Musí totiž účinne kombinovať dva rôzne prúdy média, aby sa dosiahla požadovaná výsledná teplota alebo iné špecifické parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zaisťujú rovnomerné a homogénne miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále vyžaduje precízne riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach.
Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom. Celková konštrukcia trojcestného ventilu je navrhnutá s dôrazom na trvanlivosť a spoľahlivosť, čo je nevyhnutné vzhľadom na ich použitie v kritických systémoch, akými sú vykurovacie, klimatizačné alebo priemyselné inštalácie.
Typy a použitie trojcestných ventilov

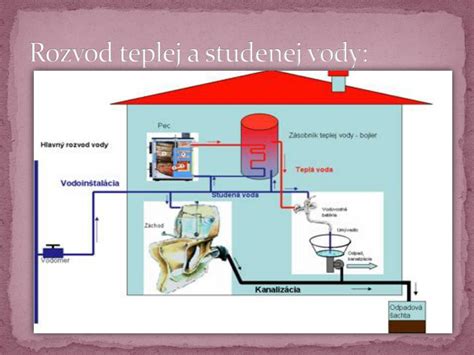

Trojcestné ventily sa bežne používajú ako zmiešavacie ventily na reguláciu teploty prívodnej vody v systémoch ústredného kúrenia alebo v systémoch s teplou úžitkovou vodou. Požadovaná výstupná teplota sa dosiahne zmiešaním horúceho média z kotla so spätným médiom zo systému.
Okrem funkcie miešania môžu byť ventily použité aj ako rozdeľovacie alebo prepúšťacie ventily. V prípade vykurovacích systémov môže použitie trojcestného ventilu prispieť k zvýšeniu teploty spiatočky do kotla, čím sa predlžuje jeho životnosť a zvyšuje odolnosť voči korózii.
Trojcestné ventily nachádzajú svoje uplatnenie v rôznych oblastiach:
- Ústredné kúrenie (ÚK): Umožňujú efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové pre udržanie správnej teploty v rôznych zónach budovy. Montáž v systéme ÚK vedie k optimalizácii prevádzky, úspore energie a zlepšeniu prevádzkovej účinnosti.
- Klimatizačné systémy: Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov.
- Systémy teplej úžitkovej vody: Zabezpečujú stabilnú a bezpečnú teplotu vody.
- Priemyselné inštalácie: Používajú sa na riadenie hydraulických alebo tepelných procesov.
Ovládanie a nastavenie

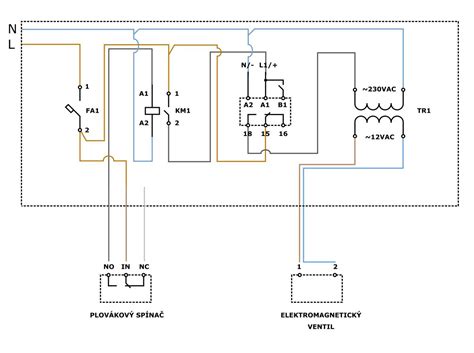

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi. V jednoduchších inštaláciách sa často používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch je však čoraz bežnejšie využitie elektronického trojcestného ventilu, ktorý poskytuje vyššiu presnosť a automatizáciu.
Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Kompaktné 3- a 4-cestné zmiešavacie ventily je možné ovládať ručne pomocou rukoväti alebo elektricky pomocou pohonu, čím sa vytvorí kompaktná jednotka.
Správne nastavenie trojcestného ventilu je nevyhnutné pre optimálne fungovanie celej inštalácie. Regulácia teploty sa uskutočňuje precíznym nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie by malo byť vždy prispôsobené špecifikám danej inštalácie, aby sa zabezpečila stabilná a optimálna teplota v celom systéme.
Trojcestný ventil s termostatom
Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, predstavuje špecializovaný typ ventilu, ktorý automaticky reguluje teplotu média v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať konštantnú, nastavenú teplotu v inštalácii. Tento typ ventilu je často využívaný v systémoch ústredného kúrenia a v systémoch teplej úžitkovej vody.
Hlavnou výhodou trojcestného termostatického ventilu je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu manuálneho nastavovania, čím zabezpečuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo podchladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čo zaručuje stálu teplotu vody na výstupe a minimalizuje riziko náhlych teplotných zmien, čo je obzvlášť dôležité v domácich inštaláciách z hľadiska bezpečnosti.
Technické parametre a montáž
Pri výbere a inštalácii trojcestného ventilu je dôležité zohľadniť jeho technické parametre:
- Pracovný tlak: 0-10 bar
- Pracovná teplota: -28 ÷ 120 °C
- Materiál telesa ventilu: Mosadz CW617N
- Tesnenie: EPDM
Rozmery ventilov sa líšia v závislosti od typu a pripojenia:
| Typ | Závit | A [mm] | B [mm] | C [mm] | D [mm] |
|---|---|---|---|---|---|
| 3-cestný | 1 ” | 92,5 | 78 | 39 | 54 |
| 3-cestný | 1 ¼ “ | 92,5 | 85 | 42,5 | 54 |
| 4-cestný | 1 ” | 92,5 | 78 | - | 54 |
| 4-cestný | 1 ¼ “ | 92,5 | 85 | - | 54 |
Montáž trojcestného ventilu vyžaduje dodržiavanie niekoľkých kľúčových krokov, aby sa zabezpečila jeho správna funkcia. Je dôležité dodržiavať pokyny výrobcu a zabezpečiť správne pripojenie všetkých troch portov. Správne pripojenie ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov, čo je esenciálne pre správne fungovanie vykurovacích systémov.
MONTÁŽ: Redukčný ventil na vodu / mestská voda / studňová voda
Príkladom konkrétneho produktu je Trojcestný zmiešavací ventil ESBE VRG 131, ktorý je vyrobený z mosadze typu DZR s ochranou proti vylúhovaniu zinku. Tento ventil je vybavený nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi s akčným rádiusom maximálne 90°. Je kompatibilný s radou servopohonov ESBE rady 90 a s ďalšími servopohonmi po použití adaptéra VRG 801. Výhodou tohto modelu je možnosť výmeny alebo pretesnenia všetkých hlavných častí, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady.
