Zmiešavací rozdeľovač pre podlahové vykurovanie

V teplovodnom vykurovacom systéme, najmä pri podlahovom vykurovaní, zohráva kľúčovú úlohu zmiešavací rozdeľovač. Tento prvok funguje ako riadiaca jednotka, ktorá distribuuje prietok vody do jednotlivých vykurovacích okruhov a miestností. Jeho hlavnou funkciou je regulácia teploty vody, aby zodpovedala špecifickým požiadavkám podlahového vykurovania a zabezpečila optimálnu tepelnú pohodu v každej miestnosti.

Princípy fungovania podlahového vykurovania a jeho regulácia

Podlahové vykurovanie je nízkoteplotný vykurovací systém, ktorý využíva na dosiahnutie požadovanej teploty v priestore vodu s nižšou teplotou než klasické radiátorové systémy. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia prostredníctvom naakumulovanej vykurovacej dosky.

Využitím procesu sálania je možné udržiavať teplotu vo vykurovanom priestore o 2 až 3 °C nižšiu oproti rovnakej miestnosti, ktorá je vykurovaná klasickým radiátorovým systémom, a to pri rovnakom pocite tepelnej pohody. Pri procese sálania sa predpokladá ročná úspora energií okolo 10 až 13 %.

Úloha rozdeľovača

Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Ten predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých okruhov a miestností s podlahovým vykurovaním. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty. Tým sa reguluje aj teplota plochy a miestnosti.

Rozdeľovače pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť, čím sú optimalizované náklady na vykurovanie. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia.

Typy rozdeľovacích a zmiešavacích zostáv

Jedným zo základných montážnych prvkov teplovodného podlahového vykurovania sú rozdeľovacie a zmiešavacie zostavy. Voľba typu rozdeľovacej zostavy je závislá od požiadavky na reguláciu teploty vykurovacej vody. Rozdeľujú sa do dvoch skupín:

• Zostavy rozdeľovač/zberač (napr. IVAR.CS 553 VP): Používajú sa v prípadoch, keď je požiadavka na zaistenie požadovanej teploty vykurovacej vody v technickej miestnosti zmiešavacím ventilom ovládaným elektrickým pohonom. Následne je vykurovacia voda s požadovanou teplotou dopravená do zostavy rozdeľovač/zberač a zaistená jej distribúcia do jednotlivých vykurovacích slučiek.
• Zmiešavacie zostavy (tzv. zmiešavacie rozdeľovače, napr. IVAR.UNIMIX): Používajú sa v prípadoch, keď je požadovaná príprava vykurovacej vody priamo v mieste rozvodu do jednotlivých vykurovacích slučiek. Tieto zostavy je možné prevádzkovať v režime prípravy vykurovacej vody na konštantnú teplotu (v kombinácii s termostatickou hlavicou s oddeleným teplotným ponorným čidlom IVAR.T 5011U) alebo v režime modulárnej regulácie (v kombinácii s elektrickým pohonom, typového vyhotovenia IVAR.UNIMIX SSA 31 ovládaným regulátorom).

Najčastejším pochybením je nesprávna voľba zmiešavacej zostavy vzhľadom k typu zdroja. V prípadoch, kedy sú použité nízkoteplotné zdroje vykurovania, ako sú tepelné čerpadlá alebo kondenzačné kotle, je jediným možným použiteľným typom zmiešavacej zostavy IVAR.UNIMIX.

Konštrukcia a komponenty rozdeľovača

Rozdeľovač sa skladá z prívodného a spätného zberača. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie.

Hlavné komponenty:

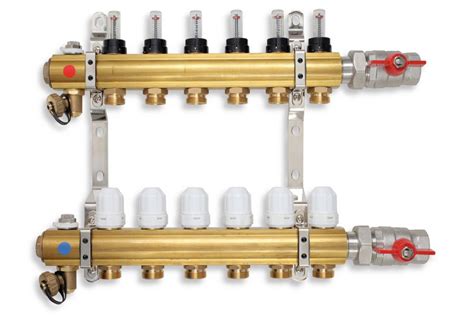

• Regulačné šróbenia: Na rozvádzacej tyči (prívod) slúžia na nastavenie prietoku v jednotlivých okruhoch podlahového vykurovania. Môžu byť doplnené o prietokomery so stupnicou pre lepší prehľad.
• Termostatické vložky: V zbernej tyči (spiatočka) slúžia pre termostatickú reguláciu.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze, ktorá je pevný materiál s dlhou životnosťou a dobrou opracovateľnosťou. Dôležitý je pomer jednotlivých zložiek v zliatine, najmä množstvo medi, ktoré vypovedá o jej kvalite.

Pohon zmiešavacieho ventilu

Pohon zmiešavacieho ventilu je kľúčovým prvkom v moderných vykurovacích systémoch, zodpovedajúcim za presné riadenie teploty vykurovacej kvapaliny. Jeho hlavná úloha spočíva v automatickom nastavovaní polohy ventilu na základe signálov z poveternostného regulátora alebo izbového termostatu.

Vďaka tomu môže byť teplota vykurovacej kvapaliny dynamicky prispôsobená aktuálnym podmienkam (vonkajším aj vnútorným), čo zvyšuje komfort používania a energetickú účinnosť celého systému. Používanie pohonov v inštaláciách so zmiešavacími ventilmi umožňuje nielen lepšie riadenie tepelnej energie, ale chráni aj prvky inštalácie pred prehriatím, čo je dôležité najmä v prípade podlahového vykurovania.

Pohon koordinovaný s izbovým regulátorom teploty automaticky zatvorí alebo otvorí ventil v potrebnom momente. Získavame tak možnosť nastaviť presne požadovanú teplotu v dome a dokonca nastaviť samostatnú teplotu cez deň a inú v noci, čím sa zvyšuje komfort.

Pohony chránia moderné kotly pred studeným spiatočným tokom, ktorý je deštruktívny pre plynové, peletové alebo ekogrosiekové kotly.

Inštalácia a nastavenie rozdeľovača

Výber a umiestnenie

Prvou otázkou je výber rozdeľovača - či má byť mosadzný model (pevnejší) alebo lacnejší rozdeľovač INOX (nerezový). Počet okruhov je výsledkom projektu a určuje, koľko vykurovacích sekcií chceme mať. Miesto montáže rozdeľovača podlahového kúrenia musí byť správne zvolené, obmedzuje nás funkčnosť miestností a možnosť pripojenia všetkých okruhov.

Prívod k rozdeľovaču podlahového kúrenia spočíva v privedení vykurovacieho média (vody alebo roztoku glykolu) zo zdroja tepla. Smer prietoku musí byť v súlade s označeniami. Prívod by nemal mať príliš malý priemer rúry; v niektorých malých systémoch postačí 3/4 palca, ale vo väčšine prípadov to bude málo. Výber rúry závisí od výkonu inštalácie a dĺžky potrubí.

Montáž

1. Pevne zoskrutkujte rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne (ventily s teplomermi, odvzdušňovače, rohové ventily).
2. Namontujte rozdeľovač do skrinky - začnite jeho montážou na stenu pomocou úchytov na montážnych konzolách.
3. Vykurovacie sekcie podlahového kúrenia (rúry) sa pripájajú podľa pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú spravidla rozmer 3/4" (DN20), preto potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (najčastejšie 16 mm x 2 mm hrúbky).
4. Najlepšie je tiež opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností.
5. Pomaly otvárajte všetky slučky a postupne ich plňte vodou - nenásilne a pomaly.

Hydraulické vyváženie a optimálne teploty

Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne.

Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C. Pred nastavením podlahového kúrenia je dobré poznať ideálne teploty v miestnostiach. Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok (napríklad okruh s polovičnou dĺžkou priškrtíme o polovicu).

Inteligentné systémy a moderné riešenia

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome.

Starosti so správnou reguláciou ľahko prevezmú inteligentné systémy regulácie. Napríklad, nová NEA SMART 2.0 od Rehau je už 5. generáciou regulačných systémov špeciálne vyvinutých pre plošné systémy, akým je podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Spojenie s radiátormi a iné konfigurácie

V budovách s nízkou tepelnou potrebou je možné použiť len podlahovku. Naopak, v starých budovách s veľkou tepelnou potrebou podlahovka nemusí stačiť na vykurovanie celej plochy - optimálne môže byť napríklad kombinovaný systém s radiátormi. V takom prípade, ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, bude nutné zvoliť hybridný rozdeľovač pre podlahové kúrenie.

V popisovanom prípade musí byť rozdeľovač vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti. Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení.

Mnohí dodávatelia odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory - dva oddelené rozdeľovače. Hlavným argumentom je fakt, že tieto obiehy vyžadujú úplne odlišné zásobovanie teplotou. Slučky podlahového vykurovania by mali byť zásobované teplotou v rozmedzí 30-35°C, zatiaľ čo radiátory zvyčajne vyžadujú teplotu 45-55°C. Z tohto dôvodu môže byť dobrým riešením nastaviť zásobovanie zdroja tepla na vyššiu teplotu, ktorou zásobíme celý systém (hlavne radiátory). Pred rozdeľovačom podlahového vykurovania potom nainštalujeme ďalší termostatický ventil, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie.

Dôležité aspekty kvality

Hoci rozdeľovač nie je mechanicky náročné zariadenie, počas prevádzky je sústavne namáhané, a práve preto by ste mali klásť dôraz na jeho kvalitu. Nároky na jeho kvalitu sa znižujú, čo môže mať na celý vykurovací systém negatívne dopady. Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny.

Systémové izolačné dosky a potrubie

Veľmi dôležitým prvkom, skrytým v konštrukcii podlahy a významným pre realizáciu moderného vykurovacieho systému, sú systémové izolačné dosky. Napríklad systémové izolačné dosky typu IVAR.TH a IVAR.COMBITOP sú vyrobené z expandovaného polystyrénu, ktorý spĺňa funkciu tepelnej a krokovej izolácie. Špeciálna fólia s funkciou parotesnej bariéry bráni zatekaniu zámesovej vody a vsakovaniu vlhkosti. Špeciálne tvarované montážne nopy umožňujú rýchlu a jednoduchú inštaláciu vykurovacích slučiek.

Voľba nekvalitných systémových izolačných dosiek, nevhodná alebo nedostačujúca izolačná vrstva určite spôsobí v priebehu rokov nestabilitu podkladu, ktorá môže viesť k poklesu betónovej dosky a v horšom prípade i k jej deštrukcii (prasknutiu). Kvalitná rúrka je vedľa systémových izolačných dosiek ďalším zo základných prvkov skrytej inštalácie. Viacvrstvové potrubie ALPEX alebo plastové rúrky IVAR.PE-X sú testované podľa noriem a zabezpečujú dlhú životnosť a spoľahlivosť.

Na trhu sa vyskytuje veľa rúrok s ťažko dohľadateľným pôvodom. Varovaním pre investorov by mala byť neúmerne nízka cena rúrky alebo neštandardne dlhá doba trvania záruky. Pri použití uceleného systému IVARTRIO je poskytovaná záruka po dobu 10 rokov s podmienkou dodržania všetkých zásad prepravy, skladovania, inštalácie a užívateľského prevádzkového režimu.
