Máte doma podlahové kúrenie a kotol ohrieva vodu na 70-80 °C, ale do rozdeľovača nesmie vstúpiť nič horúcejšie ako 45 °C? Bez termostatického zmiešavacieho ventilu (napríklad modelu AFRISO ATM 563) riskujete prehrievanie podlahy, krútenie laminátu a predčasné opotrebenie rúrkovej siete.
Čo je termostatický zmiešavací ventil a prečo je nevyhnutný
Termostatický zmiešavací ventil (skrátene TMV alebo termostatický zmiešavač) je mechanické zariadenie, ktoré automaticky miesi horúcu vodu z kotla so studenou spätnou vodou tak, aby výstupná teplota zodpovedala nastavenej hodnote. Pracuje bez elektrickej energie - využíva princíp tepelnej rozťažnosti vstavaného termostatického prvku. To znamená nízku poruchovosť, dlhú životnosť a nulové prevádzkové náklady na reguláciu.
Kotol bežne pracuje s teplotou vody 60-80 °C, avšak podlahové kúrenie (UFH) potrebuje maximálne 35-50 °C podľa typu podlahy. Bez zmiešavacieho ventilu by horúca voda priamo z kotla spôsobovala teplotné rozťahovanie betónu, praskanie spár a u drevených podláh trvalé poškodenie. AFRISO ATM 563 tento problém rieši spoľahlivo - keď teplota stúpne nad nastavený limit, ventil automaticky primiesi viac studenej vody a ochladzuje prívod.
Technické parametre a výber správneho modelu
Pri výbere je dôležité zohľadniť technické údaje ventilu, aby vyhovoval vášmu systému:
| Parameter | Hodnota/Vlastnosť |
|---|---|
| Model | AFRISO ATM 563 |
| Regulačný rozsah | 35-60 °C |
| Menovitá svetlosť | DN20 (pre systémy do 150 m²) |
| Prietok (Kvs) | 2,5 m³/h |
| Princíp regulácie | Mechanický (bez elektrickej energie) |
Hodnota Kvs = 2,5 m³/h je ideálna pre bežný rodinný dom s plochou 80-150 m². Ak máte veľký dom nad 200 m², poraďte sa s projektantom, či nepotrebujete väčší priemer DN25.
Inštalácia zmiešavacieho ventilu: Návod krok za krokom
Pred začatím inštalácie si pripravte nastaviteľný kľúč, teflónovú pásku, vypúšťaciu hadicu a kontaktný teplomer. Bezpečnostné upozornenie: Pred akýmkoľvek zásahom vypnite kotol a nechajte vodu vychladnúť. Nikdy nepracujte na systéme pod tlakom.
- Vypustenie systému: Uzavrite hlavný prívod a vypustite vodu z pracovného úseku cez vypúšťací kohút.
- Identifikácia prípojok: Na ventile nájdete: H (horúci prívod z kotla), C (spätná studená voda) a M (zmiešaný výstup do rozdeľovača).
- Utesnenie závitov: Použite teflónovú pásku alebo konopné tesnenie. Precízne tesnenie chráni vašu podlahu pred haváriou.
- Montáž: Zaskrutkujte ventil, pričom dbajte na správny smer prietoku vyznačený šípkami na tele zariadenia.
- Kontrola tesnosti: Po napustení systému sledujte spoje. Akékoľvek mokré miesto vyžaduje okamžitú opravu.
- Nastavenie teploty: Spustite kotol a po 30 minútach odmerajte výstupnú teplotu kontaktným teplomerom.

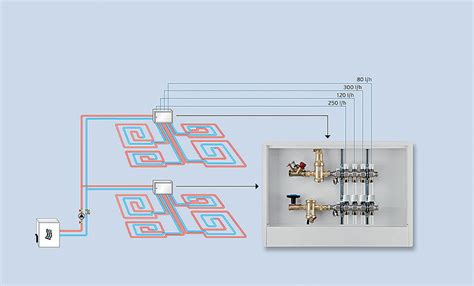

VRG Application example
Optimálne nastavenie teploty podľa podlahovej krytiny
Správna teplota vody je kľúčová pre zachovanie životnosti podlahy:
- Keramická dlažba: 42-50 °C
- Laminát alebo vinyl: 35-40 °C
- Masívne drevo a parkety: 35-38 °C
- Koberec: 45-55 °C
Časté chyby pri inštalácii
- Zamenenie prípojok (H/C/M): Najčastejšia chyba, ktorá vedie k zablokovaniu cirkulácie.
- Nesprávny smer prietoku: Šípky na tele musia súhlasiť so smerom prúdenia.
- Zabudnutie na odvzdušnenie: Vzduch v systéme spôsobuje hluk a koróziu.
- Nedostupnosť pre údržbu: Ventil treba sezónne dolaďovať; nezamurujte ho bez revízneho otvoru.
Automatizácia a moderné systémy
Hoci mechanické termostatické ventily postačujú na základnú reguláciu, moderné systémy využívajú pohony zmiešavacích ventilov. Tie v kombinácii s izbovými termostatmi alebo poveternostnou reguláciou dynamicky prispôsobujú teplotu vody podľa aktuálnych potrieb domu, čím zvyšujú komfort a úspory energie.
