Kotly radu ZEUS sú moderné vykurovacie zariadenia určené primárne na spaľovanie dreva a iných pevných palív. Vďaka pokročilým konštrukčným riešeniam a automatickým regulačným prvkom dosahujú vysokú účinnosť pri spaľovaní, čím prispievajú k úspore paliva a ochrane životného prostredia. Tieto kotly predstavujú ekologickú a ekonomickú alternatívu k tradičným vykurovacím systémom.
Konštrukcia a materiály kotlov ZEUS
Kotlové teleso je vyrobené zo žiaruvzdornej kotlovej ocele. V prípade kotlov MODRATHERM ZEUS 25 je použitý vysokokvalitný oceľový plech s hrúbkou 5 mm na stenách spaľovacej komory, ktoré sú v priamom kontakte s plameňom a vodou. Ostatné steny, ktoré sú v kontakte iba s vodou, majú hrúbku 3 mm. Izolačný kryt je z oceľového plechu hrúbky 1 mm a je povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu tvorí minerálna vata, v niektorých prevedeniach krytá hliníkovou fóliou.
Rošt je typicky liatinový, článkový. Na želanie môže byť kotol dodaný s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30, ktoré zabezpečujú dokonalé vyhorenie paliva. V spodnej časti spalinového priestoru sa môžu nachádzať aj tvarovky zo šamotu, ktoré zvyšujú odolnosť voči vysokým teplotám.
Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalé spaľovanie s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Kľúčové komponenty kotlov ZEUS:
- 1. Nakladacie dvierka: Veľké a pohodlné pre plnenie paliva.
- 2. Liatinové článkové rošty: Zabezpečujú efektívne spaľovanie.
- 3. Popolníkové dvierka: Pre jednoduché čistenie a vyberanie popola.
- 4. Klapka prívodu spaľovacieho vzduchu: Pre reguláciu primárneho vzduchu.
- 5. Popolník: Zberná nádoba na popol.
- 6. Tepelná izolácia: Znižuje tepelné straty.
- 7. Nátrubok výstupnej vody: Pripojovací bod pre vykurovací systém (G 6/4").
- 8. Vyústenie dymovodu s komínovou klapkou: Pre odvod spalín, s možnosťou regulácie ťahu.
- 9. Články spalinových ciest: Zabezpečujú dlhú dráhu spalín pre maximálne využitie tepla.
- 10. Napájacie otvory bezpečnostného výmenníka / integrovaného výmenníka TÚV: Pre pripojenie dodatočných zariadení (G 1/2").
- 11. Spalinový priestor: Miesto, kde prebieha spaľovanie.
- 12. Šamotová tvárnica: Zvyšuje odolnosť spaľovacej komory.
- 13. Nátrubok vratnej vody: Pripojovací bod pre vratnú vodu z vykurovacieho systému (G 6/4").
- 14. Usmerňovacia klapka toku spalín: Riadi smer toku spalín.
- 15. Usmerňovač spalín: Pomáha pri čistení spalinových ciest.
Prevádzka a regulácia kotlov ZEUS
Kotly sú prednostne určené na spaľovanie dreva. Pre zabezpečenie vysokej účinnosti pri spaľovaní pevných palív slúžia automatické regulačné prvky a moderné konštrukčné riešenie. Postupné prehorievanie paliva v spaľovacom priestore je riadené automaticky termostatickou reguláciou prívodu primárneho vzduchu na spaľovanie.
Kotol nemá zabudovaný teplomer, ale má predprípravu na teplomer aj tlakomer. Pre optimálnu prevádzku a dlhú životnosť kotla je dôležité dodržiavať odporúčanú teplotu vratnej vody, ktorá by nemala klesať pod 60-65 °C. Toto opatrenie zabraňuje kondenzácii vlhkosti v kotle a tvorbe dechtu.
Komínová klapka umožňuje manuálne nastaviť optimálny komínový ťah, pričom sa odporúča hodnota okolo 0,15 mbar.
Technické parametre a rozmery
Kotly radu ZEUS sú dostupné v rôznych výkonových variantoch. Konkrétne pre model ZEUS 25 sú uvedené nasledujúce technické údaje:

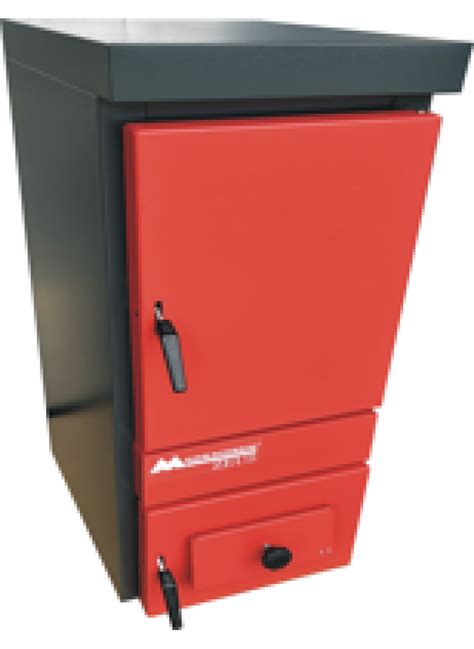

MODRATHERM ZEUS 25:
| Parameter | Hodnota |
|---|---|
| Typ | ZEUS 25 |
| Rozsah tepelného výkonu (min/max) | 8/27 kW |
| Účinnosť | 74 - 78% |
| Doporučené palivo (EN 303-5) | Guľaté drevo mäkké A1 a tvrdé A2, štiepané drevo B1 (maximálna vlhkosť paliva 20%) |
| Náhradné palivo | Drevené brikety, uhlie |
| Maximálna dĺžka dreva | 400 mm |
| Objem vody | 50 l |
| Tlaková strata kotla pri V=1,5 m3.h-1 (∆ p=2V2) | 3,1 mbar |
| Prikladací priestor | 61 l |
| Doporučený ťah komína | 15 Pa |
| Maximálny prevádzkový tlak kotla | 2,5 bar |
| Max. tlak bezpečnostného výmenníka | 6 bar |
| Rozmery plniaceho otvoru (š x v) | 290 x 360 mm |
| Rozmery kotla (š x v x h) | 435 x 1050 x 760 mm |
| Celková hmotnosť kotla | 200 kg |
| Pripojovací priemer hrdla odvodu spalín | 150 mm |
Hlavné rozmery pre kotly MODRATHERM ZEUS:
| Rozmer | ZEUS 25 | ZEUS 30 | ZEUS 35/40 |
|---|---|---|---|
| A | 760 mm | 910 mm | 910 mm |
| B | 435 mm | 435 mm | 535 mm |
| C | 1050 mm | 1050 mm | 1050 mm |
| D | 120 mm | 120 mm | 120 mm |
| E | 985 mm | 985 mm | 985 mm |
| F | 600 mm | 600 mm | 600 mm |
| G | 130 mm | 130 mm | 130 mm |
| H | 900 mm | 900 mm | 900 mm |
| K | 70 mm | 70 mm | 70 mm |
| L | 217,5 mm | 217,5 mm | 267,5 mm |
| M | 380 mm | 380 mm | 480 mm |
Prevedenia kotlov a ich výhody
Kotly MODRATHERM ZEUS sa dodávajú v troch základných prevedeniach:
- Prevedenie 1: Určené pre otvorené vykurovacie systémy bez obehového čerpadla. V kombinácii s trojcestným zmiešavacím ventilom (DBV2) je možné použiť aj v systémoch s čerpadlom.
- Prevedenie 2: Vybavené integrovaným bezpečnostným medeným výmenníkom, ktorý slúži ako ochrana kotla proti prekúreniu.
- Prevedenie 3: Obsahuje integrovaný medený výmenník na ohrev teplej úžitkovej vody (TÚV), prípadne aj s integrovaným bezpečnostným medeným výmenníkom pre ochranu proti prekúreniu.
Prednosti kotlov MODRATHERM ZEUS:
- Možnosť spaľovania mäkkého i tvrdého dreva.
- Veľká násypná komora a veľké nakladacie dvierka pre pohodlné plnenie.
- Hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30).
- Vysoká účinnosť spaľovania vedúca k nízkej spotrebe paliva.
- Dlhá doba horenia v porovnaní s liatinovými kotlami.
- Termostatická regulácia výkonu.
- Integrované bezpečnostné zariadenie proti prehriatiu (pre prevedenie 2 a 3).
- Možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko.
- Možnosť prevádzky aj na samotiaž.
- Možnosť regulácie komínového ťahu.
- Možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti.
Porovnanie s inými kotlami a výhody spaľovania dreva
Kotly ZEUS sú konštruované na spaľovanie dreva, ktoré horí plameňom. Na rozdiel od liatinových kotlov, ktoré sú primárne určené na spaľovanie uhlia a koksu (horia žiarom), kotly ZEUS efektívnejšie spaľujú drevo. Pri horení dreva sa uvoľňujú prchavé látky, ktoré na dokonalé vyhorenie vyžadujú dlhé spalinové cesty, čo kotly ZEUS poskytujú.
Spaľovanie dreva a drevnej hmoty predstavuje výhodu vďaka tomu, že patrí k najdostupnejším zdrojom obnoviteľnej energie. Význam biomasy tohto druhu neustále rastie, čo môže viesť k štvrtinovým nákladom v porovnaní s inými bežne dostupnými zdrojmi palív.
Ako funguje vonkajšia pec na drevo s centrálnym kotlom │Centrálny kotol
Upozornenie: Uvedené informácie sú len orientačné. Pred nákupom odporúčame overiť špecifické vlastnosti predávaného modelu u predajcu, aby ste sa uistili, že spĺňa vaše požiadavky. Aj keď sa snažíme o maximálnu presnosť, nemôžeme zaručiť 100% správnosť všetkých údajov.
Kondenzačný kotol Immergas VICTRIX Zeus 25
Okrem tradičných kotlov na tuhé palivo existujú aj kondenzačné kotly s označením Zeus. Napríklad kondenzačný kotol Immergas VICTRIX Zeus 25 je závesný plynový kotol so zabudovaným 45-litrovým zásobníkom TÚV. Tento kotol disponuje tepelným výkonom 3,5 - 25 kW.
Zabudovaný zásobník TÚV je vyrobený z kvalitnej antikorovej ocele a poskytuje dostatočné množstvo teplej vody pri okamžitých odberoch. Vysoký výkon zásobníka so schopnosťou využiť až 25 kW výkonu kotla zaručuje nepretržitú dodávku TÚV. Kompaktné rozmery (hĺbka len 41 cm) umožňujú jeho umiestnenie kdekoľvek v interiéri. Ovládací panel je vybavený tradičnými ovládačmi s podsvieteným digitálnym displejom. Pre maximálne využitie možností kotla a úsporu energie je odporúčané použiť príslušenstvo Immergas, ako priestorový regulátor CAR a vonkajšiu sondu.
Kotly VICTRIX Zeus 25 sú zaradené do skupiny 5 ako veľmi ohľaduplné k životnému prostrediu podľa európskych noriem UNI EN 297 a UNI EN 483 vďaka nízkym emisiám CO a NOx. Kotly vyhovujú podmienkam ErP (Energy related Products).
