Pri výbere vhodných materiálov pre vykurovacie systémy, kotly a priemyselné aplikácie zohrávajú železné rúry kľúčovú úlohu. Tieto rúry, často označované aj ako oceľové rúry, sa vyrábajú v rôznych špecifikáciách a normách, aby spĺňali špecifické požiadavky na pevnosť, odolnosť voči tlaku a teplote, ako aj chemickú stabilitu. V tomto článku sa zameriame na rôzne typy železných rúr používaných v súvislosti s kotlami a inými náročnými prevádzkami, pričom preskúmame ich vlastnosti, normy a aplikácie.

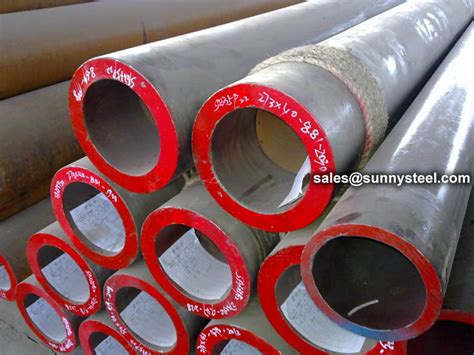

Štandardné vysokotlakové potrubie kotla ASTM A335
Norma ASTM A335 definuje bezšvíkové oceľové rúry z legovanej ocele určené pre prevádzku pri vysokých teplotách. Tieto rúry sú ideálne pre aplikácie, kde je potrebná vysoká odolnosť voči tlaku a teplu, ako napríklad v parných potrubiach, kotloch a výmenníkoch tepla.
Kľúčové charakteristiky podľa ASTM A335:
- Norma: ASTM A335
- Zliatina: Áno, zahŕňa rôzne skupiny zliatin ako P5, P9, P11, P22, P91, P92 a iné.
- Použitie: Kotlové rúry, vysokotlakové parné potrubia, výmenníky tepla.
- Hrúbka steny: 1 - 100 mm
- Vonkajší priemer (okrúhly): 10 - 1000 mm
- Technika výroby: Valcované za tepla / ťahané za studena
- Dĺžka: Pevná dĺžka alebo náhodná dĺžka
- Tepelné spracovanie: Žíhanie, normalizácia, popúšťanie
- Tvar profilu: Okrúhly
- Špeciálna rúra: Hrubostenná rúra
- Miesto pôvodu: Čína
Špecifikácia pre pažnice a rúrky API 5CT
Norma API 5CT sa zameriava na výrobu rúr používaných v ropnom a plynárenskom priemysle, predovšetkým ako olejové a plášťové rúry. Tieto rúry sú navrhnuté tak, aby odolávali náročným podmienkam pri ťažbe a preprave ropy a plynu.
Kľúčové charakteristiky podľa API 5CT:
- Norma: API 5CT
- Zliatina: Nie
- Skupina triedy: J55, K55, N80, L80, P110 a iné.
- Použitie: Olejové a plášťové rúry
- Hrúbka steny: 1 - 100 mm
- Vonkajší priemer (okrúhly): 10 - 1000 mm
- Technika výroby: Valcované za tepla
- Dĺžka: R1, R2, R3
- Tepelné spracovanie: Kalenie a normalizácia
- Tvar profilu: Okrúhly
- Špeciálna rúra: Krátky spoj
- Miesto pôvodu: Čína
- Certifikácia: ISO9001:2008
- Skúška: NDT (nedestruktívne testovanie)
ASME SA-106/SA-106M-2015: Rúrky z uhlíkovej ocele
Bezšvíkové oceľové rúry podľa normy ASTM A106 sú široko používané pre prevádzku pri vysokých teplotách. Sú bežnou voľbou v rôznych priemyselných odvetviach vrátane ropného, chemického, energetického a strojárstva.
Použitie a triedy podľa ASME SA-106:
- Použitie: Bezšvíkové oceľové rúry pre prevádzku pri vysokých teplotách, ropný a chemický priemysel, kotly, elektrárne, lode, strojárstvo, automobilový, letecký, kozmický, energetický, geologický, stavebný a vojenský priemysel.
- Hlavné triedy: GR.A, GR.B, GR.C
APISPEC5L-2012: Bezšvíkové oceľové potrubie z uhlíka
Norma API 5L sa špecificky zameriava na rúry používané na prepravu ropy, pary a vody z podzemných zdrojov do spracovateľských závodov. Tieto potrubia musia spĺňať prísne požiadavky na odolnosť voči korózii a tlaku.
Triedy ocele pre potrubné potrubia API 5L:
- Hlavná trieda: Gr.B, X42, X52, X60, X65, X70
- Chemické zloženie (príklad pre L175 alebo A25):
- C: max 0,21 %
- Mn: max 0,60 %
- P: max 0,030 %
- S: max 0,030 %
Prehľad kotlového potrubia a súvisiace normy
Pre kotly sa používajú špecifické typy bezšvíkových oceľových rúr, ktoré sú navrhnuté na prevádzku pri vysokých tlakoch a teplotách. Existuje niekoľko noriem, ktoré pokrývajú tieto aplikácie.
Normy a triedy pre kotlové potrubia:
- GB3087: Vysokokvalitné uhlíkové konštrukčné bezšvíkové oceľové rúry na výrobu rôznych druhov nízkotlakových a stredotlakových kotlov.
- ASME SA106: Triedy B a C.
- ASME SA179/SA192/SA210A1, SA210C: Pokrývajú bezšvíkové rúry pre kotly.
- ASME SA213: Triedy P11, P12, P22, P23, P91, P92, ktoré sú legované oceľové rúry pre kotly a výmenníky tepla.
- ASME SA335: Triedy P11, P12, P22, P36, P91, P92, určené pre vysokotlakové aplikácie.
- DIN17175: Triedy ST35.8, ST45.8, 15Mo3, 13CrMo44, 10CrMo910.
- EN10216: Triedy P195GH, P235GH, P265GH, 16Mo3.
Prehľad mechanických a chemických rúr
Mechanické a chemické rúry pokrývajú široké spektrum aplikácií, kde je potrebná špecifická pevnosť, odolnosť voči korózii alebo chemická inertnosť.
Typy a normy mechanických/chemických rúr:
| Štandard | Trieda | Vonkajší priemer (OD) | Hrúbka steny | Poznámka |
|---|---|---|---|---|
| ASTM A106 | 106B, 106C | 21,3-914 mm | 2-150 mm | Oceľová rúra |
| ASTM A213 | T5, T9, T11, T12, T22, T91 | 19-127 mm | 2-20 mm | Oceľová rúra pre výmenník tepla |
| ASTM A335 | P5, P9, P11, P12, P22, P36, P91 | 60,3-914 mm | 2-150 mm | Oceľová rúra |
| ASTM A333 | Gr6, Gr8, Gr10 | 21,3-914 mm | 2-80 mm | Nízkoteplotná oceľová rúra |
| EN10216-2 | P195GH, P235GH, P265GH, 16Mo3, 13CrMo4-5, 10CrMo9-10, 15NiCuMoNb5-6-4(WB36), X10CrMoVNb9-1, X20CrMoV11-1 | - | - | - |
Prehľad ropných potrubí a konštrukčných potrubí
Ropné potrubia a konštrukčné potrubia sú navrhnuté pre špecifické účely v ropnom priemysle a stavebníctve.
Kategórie produktov a normy:
- Bezšvíkové oceľové rúry pre strojárstvo a bežné konštrukcie:
- Triedy ocele: 10, 20, 35, 45, Q345, Q460, Q490, Q620
- Štandard: GB/T8162
- Použitie: Potrubia, tvarovky, zariadenia a mechanické konštrukcie.
- Bezšvíkové oceľové potrubia pre výrobu potrubí:
- Triedy ocele: 42CrMo, 35CrMo, 42CrMo, 40CrNiMoA, 12cr1MoV, 1018, 1026, 8620, 4130, 4140
- Štandard: ASTM A519
- Použitie: Všeobecné konštrukcie.
- Duté konštrukčné profily tvárnené za tepla:
- Triedy ocele: S235JRH, S275J0H, S275J2H, S355J0H, S355NLH, S355J2H
- Štandard: EN10210
- Použitie: Stavebníctvo, strojárstvo, energetika.
Prečo si vybrať SANONPIPE?
Spoločnosť SANONPIPE sa profiluje ako profesionálny dodávateľ a vývozca rúr s dlhoročnými skúsenosťami na globálnom trhu. Ponúkajú široké spektrum produktov a služieb, ktoré pokrývajú potreby rôznych priemyselných odvetví.
Výhody spolupráce so SANONPIPE:
- Miliónový export: Ročný obrat presahujúci 100 miliónov, s mesačnou kapacitou 200 000 ton uhlíkových oceľových rúr a 30 000 ton legovaných rúr.
- Elitný tím: Poskytujú dokonalé riešenia a odborné poradenstvo v oblasti obstarávania a kvality produktov.
- Profesionálne služby: Pôsobia v 50 krajinách, pokrývajúc Európu, Ameriku, Blízky východ, Áziu a Afriku.
- Exportné skúsenosti: 8 rokov skúseností s exportom, s dôrazom na konkurencieschopné ceny, dobrú kvalitu a vynikajúce služby.
Spoločnosť SANONPIPE bola založená v roku 1992 a rozprestiera sa na ploche 0,1 milióna metrov štvorcových. Zamestnáva 520 pracovníkov, vrátane skúsených inžinierov a technického personálu. Ročná výrobná kapacita presahuje 20 000 ton.
Účasť na výstavných aktivitách
Spoločnosť SANONPIPE sa aktívne zúčastňuje na medzinárodných výstavách a veľtrhoch, čo potvrdzuje jej postavenie na globálnom trhu s oceľovými rúrami.
Bezpečnostné opatrenia pri nákupe rúr zo zliatiny A333GR6
Pri nákupe špecifických typov rúr, ako sú zliatinové rúry podľa normy A333GR6, je dôležité venovať pozornosť detailom, aby sa zabezpečilo efektívne rozhodovanie.
Kľúčové body pri nákupe:
- Objasnenie noriem a materiálových požiadaviek: Potvrdenie najnovšej verzie normy ASTM A333/A 333M, vrátane zmien v chemickom zložení po roku 2016.
Bezšvíkové oceľové potrubie GB/T9948-2013
Norma GB/T9948-2013 pokrýva bezšvíkové oceľové potrubia určené pre proces krakovania ropy. Tieto rúry sú kľúčové pre vysokoteplotné a vysokotlakové aplikácie v rafinérskom priemysle.
Aplikácie:
- Rúry pecí
- Tepelné výmenníky
- Ďalšie kľúčové zariadenia v ropnom priemysle.
Bezšvíkové oceľové potrubie A335 zo štandardnej legovanej ocele
Štandardná legovaná oceľ A335 (ASTM A335/ASME S-A335) je medzinárodná špecifikácia pre bezšvíkové rúry z feritickej legovanej ocele, ktoré sú určené pre prevádzku v prostrediach s vysokou teplotou a vysokým tlakom.
Oblasti použitia:
- Petrochemický priemysel
- Energetika (tepelná a jadrová)
Bezšvíkové oceľové rúry EN10210
Vysokopevnostné oceľové rúry tvárnené za tepla podľa normy EN10210 sú ideálne pre konštrukčné použitie v stavebníctve, strojárstve a energetike.
Použitie:
- Stavebníctvo
- Strojárske konštrukcie
- Mostové konštrukcie
BS EN 10217-1: Zvárané oceľové rúry
Táto norma sa vzťahuje na zvárané oceľové rúry, vrátane tých, ktoré sú vyrobené metódami elektrického odporového zvárania (ERW) a zvárania pod tavivom (SAW).
Klasifikácia:
- Trieda A (základná úroveň)
- Trieda B (pokročilá úroveň)
Typy oceľových rúr a ich výroba
Ponuka oceľových rúr je široká a líši sa v závislosti od spôsobu ich výroby, čo ovplyvňuje ich konkrétne využitie.
Základné rozdelenie:
- Hrubostenné a tenkostenné rúry: Rozlíšené podľa hrúbky steny.
- Zvárané rúry: Vyrábané metódou tvárnenia za tepla alebo za studena z oceľového pásu. Pozinkované zvárané rúry majú zvýšenú odolnosť proti korózii.
- Bezšvové oceľové rúry: Vyrábané valcovaním z plnej guľatiny pretlačením cez tŕň. Sú vyrobené z jednoúčelovej ocele, ktorá je veľmi odolná proti hrdzi, kyselinám a extrémnym teplotám.
Výrobné dĺžky:
- Štandardná dĺžka: 6 m
- Bezšvové rúry: 5 - 7 m
- Individuálne rozmery sú zabezpečiteľné podľa špecifických požiadaviek zákazníka.
